Rosan automatski gornji deo sifona sa polugom G 1¼″ Ø65 mm S245

Automatski odvodni ventil za lavabo

Rosan S245 je gornji odvodni deo koji se ugrađuje direktno u odvodni otvor lavaboa. Njegova funkcija je da prihvati vodu iz sanitarne posude, omogući otvaranje i zatvaranje odvoda i sprovede vodu prema zasebnom donjem sifonu.

Rosan proizvod zvanično označava kao automatski gornji deo za sifon. Konstrukcija uključuje okrugli poklopac, telo sa otvorima za preliv, donji navojni priključak i bočni mehanizam sa horizontalnom upravljačkom šipkom.

Osnovne funkcije proizvoda su:

• zatvaranje odvoda lavaboa
• otvaranje odvoda pomoću poluge slavine
• zadržavanje vode u sanitarnoj posudi
• prihvat vode iz prelivnog kanala
• povezivanje sa sifonom G 1¼″
• dekorativno završavanje odvodnog otvora
• povezivanje sa mehanizmom slavine

Upravljanje preko poluge slavine

Model S245 nije Klik-Klak ventil. Njegov poklopac se podiže i spušta pomoću mehaničkog sistema povezanog sa odgovarajućom slavinom za lavabo.

Način rada:

• podizna poluga na slavini pomera vertikalnu spojnu šipku
• vertikalna šipka prenosi pokret na horizontalnu polugu
• horizontalna poluga podiže ili spušta čep
• podizanjem čepa odvod se otvara
• spuštanjem čepa odvod se zatvara
• zatvoren odvod omogućava zadržavanje vode

Za pravilno funkcionisanje potreban je kompatibilan podizni mehanizam slavine ili odgovarajući komplet spojnih elemenata.

Poklopac prečnika Ø65 mm

Tehnički crtež navodi prečnik vidljivog poklopca od Ø65 mm. Poklopac prekriva odvodni otvor i predstavlja pokretni element koji zatvara ili otvara protok vode.

Pre kupovine treba proveriti:

• dimenziju odvodnog otvora
• oblik površine oko odvoda
• ravnost nalegajuće zone
• prostor za poklopac Ø65 mm
• mogućnost slobodnog podizanja poklopca
• kompatibilnost sa konkretnim lavaboom

Poklopac treba da bude pravilno centriran i da se kreće bez zapinjanja.

Hromirani vidljivi deo

Na zvaničnoj fotografiji vidljivi poklopac ima sjajnu hromiranu završnu obradu. Telo proizvoda izvedeno je u svetloj boji, dok proizvođač na stranici ne navodi tačan materijal konstrukcije.

Hromirani poklopac može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim sifonom
• hromiranim produžetkom za sifon
• belim keramičkim lavaboom
• hromiranom kupatilskom galanterijom
• drugim odvodnim elementima u sjajnoj obradi

Priključak G 1¼″

Donji navojni priključak označen je kao G 5/4″, što odgovara dimenziji G 1¼″. Namenjen je povezivanju sa kompatibilnim sifonom za lavabo ili odgovarajućom produžnom cevi.

Model se može povezati sa odgovarajućim:

• čašastim sifonom
• cevnim sifonom
• dekorativnim sifonom
• prostorno štedljivim sifonom
• produžetkom za sifon G 1¼″
• drugim sifonskim sklopom odgovarajuće dimenzije

Pre povezivanja treba proveriti oblik priključne matice, vrstu zaptivke i raspoloživu montažnu visinu.

Telo visine 50 mm

Tehnički crtež prikazuje vertikalnu meru tela od 50 mm. Ova dimenzija se odnosi na donji deo sklopa između odvodne zone lavaboa i početka navojnog priključka G 1¼″.

Prilikom provere kompatibilnosti treba uzeti u obzir:

• debljinu lavaboa
• položaj prelivnog kanala
• prostor ispod sanitarije
• mesto bočnog mehanizma
• položaj donjeg sifona
• raspored fioka i polica
• prostor za upravljačku šipku

Minimalna montažna mera 30 mm

Na tehničkom crtežu označena je minimalna mera od 30 mm u gornjoj zoni tela sa otvorima za preliv.

Pre montaže treba proveriti:

• debljinu lavaboa u odvodnoj zoni
• položaj prelivnog kanala
• visinu bočnih otvora
• položaj gornje i donje zaptivke
• da zaptivke ne zatvaraju prelivni prolaz
• pravilno naleganje tela u odvodnom otvoru

Izvedba sa otvorima za preliv

Na fotografiji i tehničkom crtežu jasno su prikazani bočni otvori na telu proizvoda. Oni omogućavaju da voda iz prelivnog kanala lavaboa uđe u odvodni sklop.

Kada voda dostigne prelivni otvor:

• ulazi u kanal unutar lavaboa
• dolazi do bočnih otvora gornjeg odvoda
• ulazi u telo proizvoda
• nastavlja prema donjem sifonu
• odvodi se u kanalizacionu instalaciju

Model je zato namenjen kompatibilnom lavabou sa funkcionalnim prelivnim kanalom.

Horizontalna upravljačka šipka do 170 mm

Tehnički crtež navodi maksimalnu dužinu horizontalne upravljačke šipke od 170 mm. Šipka prenosi pokret sa spojnog mehanizma slavine na čep odvodnog ventila.

Pri montaži treba proveriti:

• udaljenost odvodnog ventila od vertikalne šipke slavine
• mogućnost podešavanja spojnog elementa
• slobodno kretanje mehanizma
• odsustvo kontakta sa sifonom
• odsustvo kontakta sa fiokom ormarića
• pravilan hod čepa
• pravilno poravnanje šipki

Horizontalna šipka ne treba da bude savijena niti postavljena pod velikim uglom.

Bočni upravljački mehanizam

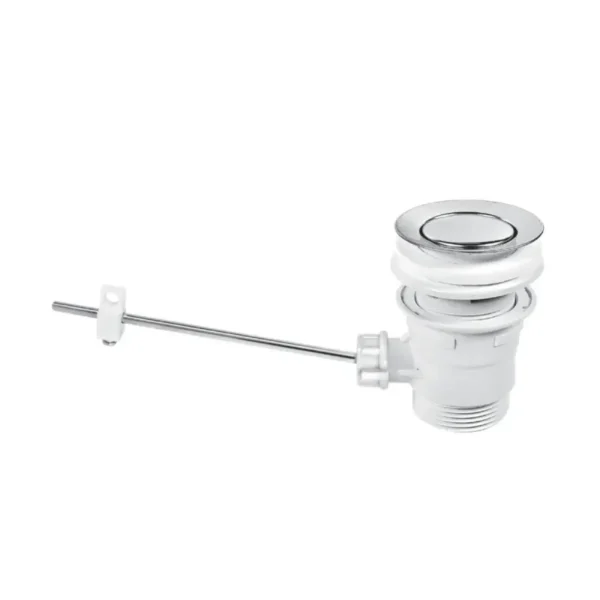

Sa strane tela nalazi se mehanizam kroz koji prolazi horizontalna šipka. Zvanična fotografija prikazuje bočnu spojnu maticu, zglobni deo i šipku sa plastičnim spojnim elementom.

Prilikom montaže potrebno je:

• pravilno postaviti zglobni element
• uvući šipku u predviđeni otvor čepa
• postaviti zaptivku bočnog spoja
• ravnomerno zategnuti maticu
• ostaviti dovoljno slobode za kretanje
• proveriti da nema curenja

Prekomerno zatezanje može otežati pomeranje upravljačke šipke.

Primena kod lavaboa sa prelivom

S245 je konstrukcijski prilagođen lavabou sa prelivnim kanalom.

Pre ugradnje treba proveriti:

• da lavabo ima preliv
• položaj prelivnog kanala
• dimenziju odvodnog otvora
• debljinu sanitarne keramike
• kompatibilnost sa poklopcem Ø65 mm
• prostor za bočni mehanizam
• priključak donjeg sifona
• kompatibilnost sa slavinom koja ima podiznu polugu

Primena kod zidnog lavaboa

Model se može koristiti kod kompatibilnog zidnog lavaboa sa prelivnim kanalom.

Kod montaže treba proveriti:

• prostor za horizontalnu šipku
• položaj vertikalne šipke slavine
• dostupnost ispod lavaboa
• priključak G 1¼″
• položaj sifona
• mogućnost podešavanja hoda čepa
• pristup radi održavanja

Primena kod ugradnog lavaboa

Kod ugradnog lavaboa treba proveriti raspoloživ prostor unutar ormarića.

Posebno treba obratiti pažnju na:

• dubinu lavaboa
• položaj fioka
• položaj sifonskog tela
• slobodan hod horizontalne poluge
• mesto vertikalne šipke
• pristup bočnoj matici
• mogućnost naknadnog podešavanja

Primena kod lavaboa na ormariću

Kod lavaboa postavljenog na kupatilski ormarić horizontalna upravljačka šipka može ući u zonu gornje fioke.

Pre montaže treba proveriti:

• dubinu fioke
• položaj sifona
• mesto vertikalne šipke slavine
• slobodan prostor za šipku do 170 mm
• pristup bočnom spoju
• mogućnost demontaže
• prostor za redovno održavanje

Razlika u odnosu na Klik-Klak ventil

Rosan S245 koristi mehaničku vezu sa slavinom, dok se Klik-Klak ventil aktivira pritiskom na poklopac.

S245:

• koristi podiznu polugu na slavini
• ima horizontalnu upravljačku šipku
• ima bočni zglobni mehanizam
• ne zahteva pritiskanje poklopca rukom
• nema unutrašnji Klik-Klak mehanizam

Klik-Klak ventil:

• aktivira se neposrednim pritiskom
• nije povezan sa slavinom
• nema horizontalnu šipku
• koristi unutrašnji opružni mehanizam

Razlika u odnosu na Rosan S246

Modeli S245 i S246 imaju veoma sličnu konstrukciju i iste prikazane osnovne dimenzije:

• poklopac Ø65 mm
• telo visine 50 mm
• minimalnu montažnu meru 30 mm
• priključak G 1¼″
• upravljačku šipku do 170 mm
• otvore za preliv.

Rosan za model S246 u nazivu izričito navodi mesing, dok kod modela S245 materijal nije naveden. Zato se S245 ne treba deklarisati kao mesingani model bez dodatne potvrde proizvođača.

Razlika između gornjeg dela i kompletnog sifona

Rosan S245 nije kompletan sifon.

Kompletan odvodni sklop obično obuhvata:

• automatski gornji deo S245
• pokretni čep
• horizontalnu upravljačku šipku
• vertikalnu šipku slavine
• priključak G 1¼″
• donje sifonsko telo
• izlaznu cev
• kanalizacioni priključak

S245 omogućava otvaranje i zatvaranje odvoda, dok donji sifon formira vodeni zatvarač koji smanjuje prolazak neprijatnih mirisa.

Montaža automatskog gornjeg dela

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru dimenzija lavaboa
• postavljanje gornje zaptivke
• umetanje tela odvoda
• poravnanje otvora sa prelivnim kanalom
• postavljanje donje zaptivke
• učvršćivanje sklopa
• povezivanje sifona G 1¼″
• postavljanje pokretnog čepa
• umetanje horizontalne šipke
• povezivanje sa vertikalnom šipkom slavine
• podešavanje hoda
• puštanje vode
• proveru nepropusnosti

Podešavanje čepa

Nakon montaže potrebno je podesiti visinu i hod čepa.

Pravilno podešen čep treba da:

• potpuno zatvori odvod u spuštenom položaju
• dovoljno se podigne u otvorenom položaju
• ne zapinje o telo odvoda
• ostane centriran
• reaguje na hod poluge slavine
• omogući nesmetano oticanje vode

Ako je čep postavljen previsoko, neće zadržavati vodu. Ako se podiže premalo, protok može biti ograničen.

Provera prelivnog kanala

Nakon montaže treba proveriti funkciju preliva:

• zatvoriti odvod
• postepeno napuniti lavabo
• sačekati da voda dođe do prelivnog otvora
• proveriti prolaz kroz bočne otvore
• pregledati donje spojeve
• proveriti da nema curenja

Ako voda ne prolazi kroz preliv, treba proveriti položaj zaptivki i tela proizvoda.

Provera nepropusnosti

Kontrolu treba izvršiti na:

• spoju poklopca i lavaboa
• donjoj zaptivnoj površini
• bočnom upravljačkom mehanizmu
• priključku G 1¼″
• spoju sa sifonom
• prelivnom kanalu
• zatvorenom položaju čepa
• otvorenom položaju čepa

Proveru treba obaviti pri kontinuiranom protoku i prilikom brzog pražnjenja napunjenog lavaboa.

Održavanje automatskog odvoda

Tokom korišćenja na čepu i u telu mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kamenac
• kozmetički preparati
• mineralne naslage
• sitne nečistoće

Redovno održavanje obuhvata:

• čišćenje poklopca
• uklanjanje dlaka iz odvoda
• proveru slobodnog hoda čepa
• proveru horizontalne šipke
• čišćenje bočnog zgloba
• proveru prelivnih otvora
• kontrolu spoja sa sifonom
• ponovno podešavanje po potrebi

Čišćenje hromirane površine

Za čišćenje vidljivog poklopca preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• struganje oštrim predmetima
• nezaštićen metalni alat

Sadržaj isporuke

Na osnovu zvanične fotografije i tehničkog crteža, proizvod obuhvata:

• Rosan automatski gornji deo sifona S245
• okrugli hromirani poklopac Ø65 mm
• telo sa otvorima za preliv
• bočni upravljački mehanizam
• horizontalnu šipku maksimalne dužine 170 mm
• spojni element za povezivanje sa vertikalnom šipkom
• donji priključak G 1¼″.

Kao deo proizvoda nisu navedeni:

• kompletan donji sifon
• vertikalna podizna šipka slavine
• slavina
• lavabo
• produžna cev
• kanalizacioni priključak
• alat za montažu
