Opis

Rosan DARK produžetak za sifon G 1¼″ dužine 500 mm S480/50D

Produžna cev za sifonski sklop

Rosan S480/50D je produžetak koji se postavlja između gornjeg odvodnog ventila i odgovarajućeg sifona. Rosan ga zvanično vodi u kategoriji sifona pod nazivom „Produžetak za sifon 500 mm DARK“.

Proizvod se koristi kada standardna priključna cev sifona nije dovoljne dužine ili kada položaj odvoda zahteva spuštanje sifonskog tela na nižu montažnu visinu.

Njegove osnovne funkcije su:

• produženje vertikalnog odvoda
• povezivanje odvodnog ventila sa sifonom
• prilagođavanje različitim visinama montaže
• zamena postojeće kraće ili oštećene cevi
• usklađivanje sa DARK završnom obradom
• omogućavanje pravilnog položaja sifonskog tela

Dužina od 500 mm

Zvanični tehnički crtež navodi ukupnu dužinu proizvoda od 500 mm. Ova dimenzija omogućava veću rezervu pri određivanju tačne visine sifona ispod lavaboa.

Produžena cev može biti potrebna kada:

• je zidni odvod postavljen niže
• se koristi visok nadgradni lavabo
• je lavabo postavljen na deblju radnu ploču
• postoji veće rastojanje između ventila i sifona
• se menja položaj sifonskog tela
• standardna cev nije dovoljno duga
• se izvodi nestandardna odvodna instalacija

Pre montaže treba precizno izmeriti potrebnu dužinu kako bi sifon ostao pravilno poravnat sa kanalizacionim priključkom.

Priključak G 1¼″

Na tehničkom crtežu proizvoda naveden je gornji priključak G 5/4″, odnosno G 1¼″. To je standardna priključna dimenzija koja se često koristi kod odvodnih ventila i sifona za lavabo.

Pre kupovine treba proveriti:

• priključak odvodnog ventila
• ulaznu dimenziju sifona
• tip spojne matice
• oblik i dimenziju zaptivke
• raspoloživu dubinu umetanja
• kompatibilnost sa postojećim Rosan delovima

Ista oznaka navoja ne garantuje automatski potpunu kompatibilnost ako se razlikuju oblik spoja, zaptivka ili konstrukcija sifona.

DARK završna obrada

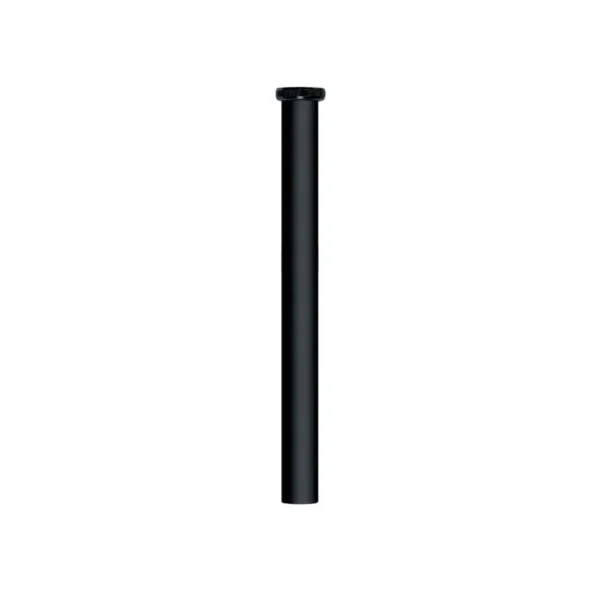

Model S480/50D izveden je u Rosan DARK završnoj obradi. Zvanična fotografija prikazuje ravnu produžnu cev u tamnoj, gotovo crnoj boji, sa priključnom maticom u istoj završnoj obradi.

DARK izvedba omogućava vizuelno usklađivanje sa:

• tamnim dekorativnim sifonom
• Rosan DARK slavinom
• crnim odvodnim ventilom
• crnom kupatilskom galanterijom
• lavaboom tamne ili bele boje
• metalnim konzolama u crnoj završnoj obradi
• kupatilskim elementima industrijskog izgleda

Kod vidljive montaže preporučljivo je da odvodni ventil, produžetak i sifon imaju međusobno usklađenu nijansu i površinsku obradu.

Vertikalna montaža ispod lavaboa

Produžetak se postavlja vertikalno ispod odvodnog ventila lavaboa. Njegov donji deo povezuje se sa kompatibilnim sifonskim telom ili priključnim elementom.

Pre montaže treba proveriti:

• osu odvodnog otvora lavaboa
• raspoloživu visinu ispod sanitarije
• položaj sifona
• visinu zidnog kanalizacionog odvoda
• položaj kupatilskog ormarića
• prostor za fioke i police
• pristup spojevima radi održavanja

Cev treba postaviti pravo, bez bočnog savijanja i naprezanja spojeva.

Primena kod zidnog lavaboa

Rosan S480/50D može se koristiti ispod kompatibilnog zidnog lavaboa kada je potrebno produžiti vezu između odvodnog ventila i sifona.

Kod otvorene montaže treba proveriti:

• da produžetak ostaje centriran ispod odvoda
• da se DARK završna obrada uklapa sa sifonom
• da priključne matice budu pravilno postavljene
• da cev nije pod bočnim opterećenjem
• da sifon ostane pristupačan za servisiranje
• da je zidni odvod pravilno poravnat

Primena kod nadgradnog lavaboa

Produžna cev može se koristiti kod nadgradnog lavaboa, naročito kada velika visina posude i radne ploče povećava rastojanje do sifona.

Pre ugradnje treba izmeriti:

• visinu lavaboa
• debljinu radne ploče
• dužinu gornjeg odvodnog ventila
• raspoloživi prostor ispod ploče
• položaj sifonskog tela
• visinu zidnog odvoda
• potrebnu završnu dužinu produžetka

Ako odvodni ventil prolazi kroz lavabo i radnu ploču, potrebno je uzeti u obzir ukupnu visinu kompletnog sklopa.

Primena unutar kupatilskog ormarića

Model se može postaviti i unutar kupatilskog ormarića kada raspored fioka i polica omogućava vertikalnu cev dužine do 500 mm.

Treba proveriti:

• dubinu gornje fioke
• položaj unutrašnje police
• ukupnu visinu ormarića
• prostor za sifonsko telo
• položaj zidnog odvoda
• mogućnost demontaže spoja
• pristup radi kontrole curenja

Kod ormarića sa dubokim fiokama može biti potrebno skraćivanje cevi ili upotreba prostorno štedljivog sifona.

Prilagođavanje dužine

Produžna cev od 500 mm daje mogućnost prilagođavanja stvarnoj montažnoj visini. Pre skraćivanja potrebno je obaviti precizno merenje sa postavljenim odvodnim ventilom i približno pozicioniranim sifonom.

Postupak prilagođavanja obuhvata:

• određivanje konačnog položaja sifona
• merenje potrebne dužine cevi
• obeležavanje mesta reza
• proveru dubine umetanja u spoj
• pravolinijsko skraćivanje
• uklanjanje oštrih ivica
• čišćenje cevi pre montaže
• postavljanje odgovarajuće zaptivke

Cev ne treba skratiti pre nego što se provere svi elementi odvodnog sklopa.

Pravilno skraćivanje cevi

Kada je potrebno skraćivanje, rez treba da bude pod pravim uglom u odnosu na osu cevi. Ukoso isečena ivica može izazvati nejednako naleganje zaptivke i otežati pravilno povezivanje.

Nakon sečenja treba:

• ukloniti opiljke
• obraditi oštru ivicu
• očistiti unutrašnjost cevi
• proveriti da nema deformacije
• zaštititi DARK završnu obradu
• proveriti potrebnu dubinu umetanja
• ponovo izvršiti probno pozicioniranje

Ako proizvođački spoj zahteva fabrički završetak cevi, skraćivanje treba izvršiti samo na strani predviđenoj za umetanje.

Povezivanje sa odvodnim ventilom

Gornji priključak G 1¼″ povezuje se sa kompatibilnim odvodnim ventilom lavaboa.

Produžetak se može koristiti sa odgovarajućim:

• Klik-Klak ventilom
• slobodnoprotočnim ventilom
• klasičnim ventilom sa čepom
• ventilom sa upravljačkom polugom
• drugim odvodnim ventilom sa kompatibilnim priključkom

Pre povezivanja treba proveriti:

• navojnu dimenziju
• vrstu spojne matice
• oblik zaptivnog prstena
• dužinu priključnog dela
• pravilno centriranje
• kompatibilnost završnih obrada

Povezivanje sa sifonom

Donji deo produžne cevi uvodi se u kompatibilni sifon ili odgovarajući priključni deo sifonskog sklopa.

Za pravilno povezivanje potrebno je:

• postaviti maticu odgovarajućim smerom
• postaviti zaptivni prsten
• umetnuti cev dovoljno duboko
• poravnati cev i sifon
• ručno započeti navoj
• ravnomerno zategnuti spoj
• proveriti da zaptivka nije uvrnuta
• izvršiti probu vodom

Produžetak samostalno ne formira vodeni zatvarač i zato se mora koristiti sa odgovarajućim sifonom.

Razlika između produžetka i sifona

Rosan S480/50D nije kompletan sifon. Njegova funkcija je produžavanje veze između odvodnog ventila i sifonskog tela.

Kompletan odvodni sistem obično čine:

• gornji odvodni ventil
• Rosan produžetak S480/50D
• priključne matice i zaptivke
• sifonsko telo
• izlazna cev
• zidni kanalizacioni priključak

Sifon zadržava određenu količinu vode i formira vodeni zatvarač, dok produžetak samo sprovodi vodu do sifona.

Razlika u odnosu na kraći produžetak

Model S480/50D ima dužinu 500 mm i koristi se kada je potrebno veće vertikalno rastojanje.

U odnosu na kraću cev omogućava:

• veći raspon montažne visine
• lakše prilagođavanje nestandardnoj instalaciji
• mogućnost skraćivanja prema meri
• spuštanje sifona na niži položaj
• povezivanje visokog nadgradnog lavaboa

Duži produžetak ne treba ostaviti u punoj dužini ako to dovodi sifon u nepravilan položaj ili stvara smetnju unutar ormarića.

Montaža produžetka

Osnovni postupak montaže obuhvata:

• zatvaranje dovoda vode tokom rada
• demontažu postojećeg sifona po potrebi
• proveru priključka G 1¼″
• merenje potrebne dužine
• skraćivanje cevi ako je potrebno
• uklanjanje oštrih ivica
• postavljanje matice i zaptivke
• povezivanje sa odvodnim ventilom
• povezivanje sa sifonom
• pravilno poravnanje elemenata
• ravnomerno zatezanje
• puštanje vode
• proveru nepropusnosti

Spojeve treba prvo pravilno započeti rukom kako ne bi došlo do ukrštanja navoja.

Provera nepropusnosti

Nakon montaže treba proveriti:

• gornji spoj sa odvodnim ventilom
• položaj priključne matice
• pravilno naleganje zaptivke
• donji spoj sa sifonom
• vertikalno poravnanje cevi
• stabilnost kompletnog sklopa
• odsustvo kapanja pri stalnom protoku
• odsustvo curenja pri pražnjenju punog lavaboa

Spojeve je preporučljivo ponovo vizuelno proveriti nakon prvih nekoliko korišćenja.

Održavanje produžne cevi

Produžna cev nema pokretni mehanizam, ali se unutar nje vremenom mogu formirati naslage od:

• sapuna
• paste za zube
• kozmetičkih preparata
• dlaka
• kamenca
• mineralnih naslaga
• drugih nečistoća iz lavaboa

Ako voda sporije otiče, potrebno je proveriti:

• gornji odvodni ventil
• unutrašnjost produžne cevi
• sifonsko telo
• izlaznu cev sifona
• kanalizacioni priključak

Pre demontaže treba postaviti posudu ispod sifonskog sklopa.

Čišćenje DARK završne obrade

Za čišćenje spoljašnje površine preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• sušenje mekom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• nezaštićen metalni alat
• dugotrajan kontakt sa sredstvima protiv kamenca

Tokom montaže preporučljivo je zaštititi priključnu maticu i vidljivu površinu mekanom tkaninom.

Materijal proizvoda

Zvanična Rosan stranica navodi naziv, dužinu, DARK izvedbu i tehnički priključak, ali ne objavljuje materijal cevi. Zbog toga se materijal ne treba navoditi bez dodatne fabričke potvrde.

Sadržaj isporuke

Na osnovu zvaničnog naziva, fotografije i tehničkog crteža, proizvod obuhvata:

• Rosan produžetak za sifon S480/50D
• produžnu cev dužine 500 mm
• gornju priključnu maticu G 1¼″
• DARK završnu obradu.

U isporuku nisu navedeni kao uključeni:

• kompletan sifon
• gornji odvodni ventil
• lavabo
• slavina
• izlazna cev sifona
• kanalizacioni priključak
• dodatne redukcije
• alat za montažu
