Opis

Rosan sifon za lavabo od zamaka sa čepom i lančićem Ø32 mm S200/Z

Kompletan sifon za lavabo

Rosan S200/Z predstavlja kompletan odvodni sklop za lavabo. Za razliku od podsklop modela S200/ZB, ovaj proizvod obuhvata i gornji deo koji se ugrađuje u odvodni otvor lavaboa, zajedno sa čepom i lančićem. Proizvođač ga zvanično označava kao sifon za lavabo izrađen od zamaka.

Kompletan sklop služi za:

• prihvat vode iz lavaboa
• ručno zatvaranje odvoda
• zadržavanje vode u lavabou
• formiranje vodenog zatvarača
• odvođenje vode prema zidnoj kanalizaciji
• smanjenje prolaska neprijatnih mirisa
• dekorativno završavanje vidljivog odvoda

Gornji deo sa čepom i lančićem

Model ima klasičan odvodni čep povezan sa kugličnim lančićem. Čep se ručno postavlja preko odvodnog otvora kada je potrebno zadržati vodu u lavabou, dok se povlačenjem lančića uklanja i omogućava oticanje.

Ovakav sistem:

• nema Klik-Klak mehanizam
• nema opružni element
• ne povezuje se sa polugom slavine
• omogućava jednostavno ručno upravljanje
• olakšava uklanjanje čepa iz odvoda

Gornja prirubnica Ø65 mm

Tehnički crtež navodi prečnik gornjeg vidljivog dela od Ø65 mm. Prirubnica prekriva zonu oko odvodnog otvora i naleže na površinu lavaboa.

Pre kupovine treba proveriti:

• prečnik odvodnog otvora lavaboa
• ravnost površine oko odvoda
• raspoloživu zonu za prirubnicu Ø65 mm
• debljinu sanitarne keramike
• kompatibilnost sa prelivnim kanalom
• položaj donje zaptivke

Montaža kroz lavabo do 50 mm

Na tehničkom crtežu označena je maksimalna montažna mera od 50 mm između gornjeg i donjeg dela odvodnog ventila.

Pre montaže treba proveriti:

• debljinu lavaboa u odvodnoj zoni
• dužinu centralnog pričvršćenja
• položaj gornje zaptivke
• položaj donje zaptivke
• prolaz vode iz prelivnog kanala
• pravilno naleganje odvodnog dela

Čašasto sifonsko telo

Donji deo proizvoda ima čašastu konstrukciju u kojoj se zadržava određena količina vode. Ta voda formira vodeni zatvarač između prostorije i kanalizacione instalacije.

Vodeni zatvarač smanjuje prolazak:

• kanalizacionih mirisa
• gasova iz odvodne instalacije
• vazduha iz kanalizacije
• manjih insekata iz cevnog sistema

Ako se lavabo duže ne koristi, voda u sifonu može ispariti. Puštanjem vode zatvarač se ponovo uspostavlja.

Izrada od zamaka

Rosan za model S200/Z izričito navodi da je izrađen od zamaka.

Zamak je legura na bazi cinka koja omogućava:

• precizno oblikovanje sifonskog tela
• čvrste priključne površine
• kompaktnu konstrukciju
• dekorativnu hromiranu obradu
• primenu kod vidljivih instalacija

Tokom montaže treba izbegavati prekomerno zatezanje, udaranje i direktan kontakt nezaštićenog metalnog alata sa hromiranom površinom.

Sjajna hromirana završna obrada

Vidljivi delovi sifona izvedeni su u sjajnoj hromiranoj obradi. Takva završna obrada može se uskladiti sa:

• hromiranom slavinom
• hromiranom kupatilskom galanterijom
• belom sanitarnom keramikom
• zidnim lavaboom
• nadgradnim lavaboom
• otvorenom konzolom
• kupatilskim elementima sa metalnim detaljima

Kod otvorene montaže sifon treba pravilno centrirati i postaviti bez naginjanja.

Vertikalno podešavanje do 100 mm

Tehnički crtež prikazuje maksimalnu vertikalnu meru od 100 mm između gornjeg odvoda i glavnog sifonskog tela.

Ovo podešavanje omogućava:

• prilagođavanje različitim dubinama lavaboa
• usklađivanje sa visinom zidnog odvoda
• korekciju položaja sifonskog tela
• povezivanje sa različitim sanitarnim elementima
• pravilno poravnanje horizontalne cevi

Vertikalna cev mora biti dovoljno duboko uvedena kako bi zaptivni prsten pravilno nalegao.

Horizontalna izlazna cev 200 mm

Tehnički crtež navodi horizontalnu meru od 200 mm od zida do ose sifonskog tela.

Ovaj podatak je važan za proveru:

• udaljenosti odvodnog otvora od zida
• dubine lavaboa
• položaja zidne kanalizacione cevi
• mogućnosti skraćivanja izlazne cevi
• položaja zidne rozete
• centriranja sifona

Kod kraćeg rastojanja cev se može prilagoditi prema potrebnoj meri, uz pravilan rez i uklanjanje oštrih ivica.

Izlazni prečnik Ø32 mm

Horizontalna izlazna cev ima prečnik Ø32 mm.

Pre montaže treba proveriti:

• dimenziju zidnog odvoda
• potrebu za redukcijom
• odgovarajuću gumenu manžetnu
• dubinu ulaska cevi
• položaj kanalizacionog priključka
• pravac i nagib cevi

Izlazna cev ne treba da bude pod bočnim naprezanjem niti uvedena pod izraženim uglom.

Visina sifonskog tela 95 mm

Donje sifonsko telo ima visinu 95 mm.

Ova mera utiče na:

• potreban prostor ispod lavaboa
• položaj kupatilskog ormarića
• dubinu fioke
• pristup radi čišćenja
• visinu zidnog odvoda
• ukupnu montažnu visinu sistema

Ispod sifona treba ostaviti dovoljno prostora za demontažu donjeg dela.

Primena kod zidnog lavaboa

Rosan S200/Z može se koristiti uz kompatibilan zidni lavabo.

Pre ugradnje treba proveriti:

• dimenziju odvodnog otvora
• debljinu sanitarne keramike
• položaj preliva
• udaljenost odvoda od zida
• visinu zidnog priključka
• raspoloživ prostor za sifonsko telo
• kompatibilnost izlaza Ø32 mm

Kod zidnog lavaboa bez ormarića kompletan sifon ostaje vidljiv, pa je važna precizna montaža.

Primena kod nadgradnog lavaboa

Model se može koristiti i uz kompatibilan nadgradni lavabo ako ukupna debljina odvodne zone odgovara montažnoj meri.

Treba proveriti:

• debljinu lavaboa
• eventualnu debljinu radne ploče
• dužinu gornjeg dela sifona
• potrebu za dodatnim produžetkom
• položaj zidnog odvoda
• prostor ispod radne ploče
• mogućnost pričvršćivanja lančića

Primena unutar ormarića

Sifon se može ugraditi i unutar kupatilskog ormarića.

Pre montaže treba proveriti:

• dubinu fioke
• položaj police
• visinu sifonskog tela
• horizontalnu dužinu cevi
• prostor za demontažu donjeg dela
• pristup priključnim maticama
• položaj drugih instalacija

Čašasti sifon može zauzimati više prostora u zoni ispod odvoda od prostorno štedljivih modela.

Razlika u odnosu na S200/ZB

Rosan S200/Z i S200/ZB izrađeni su od zamaka, ali se razlikuju po sadržaju.

S200/Z:

• kompletan sifon
• uključuje gornji odvodni deo
• uključuje čep
• uključuje lančić
• povezuje se direktno sa lavaboom

S200/ZB:

• sifonski podsklop
• nema kompletan gornji odvodni ventil
• namenjen povezivanju sa zasebnim gornjim delom

Zbog toga se S200/Z koristi kada je potreban kompletan odvodni sklop.

Razlika u odnosu na S200

Rosan S200 ima istu osnovnu namenu, ali ga proizvođač vodi kao model izrađen od mesinga, dok je S200/Z izrađen od zamaka.

Pri izboru treba proveriti:

• deklarisani materijal
• dimenzije
• sadržaj isporuke
• završnu obradu
• kompatibilnost sa lavaboom
• položaj zidnog odvoda

Montaža sifona

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• postavljanje gornje zaptivke
• umetanje gornjeg dela sifona
• postavljanje donje zaptivke
• pričvršćivanje odvodnog tela
• povezivanje vertikalne cevi
• podešavanje visine
• merenje horizontalnog rastojanja
• prilagođavanje izlazne cevi
• postavljanje zidne rozete
• povezivanje sa zidnim odvodom
• ravnomerno zatezanje matica
• puštanje vode
• proveru nepropusnosti

Hromirane površine treba zaštititi mekom krpom tokom korišćenja alata.

Provera rada čepa

Nakon montaže treba proveriti zatvaranje odvoda:

• očistiti nalegajuću površinu
• postaviti čep
• napuniti lavabo manjom količinom vode
• proveriti da li se nivo vode zadržava
• povući lančić
• proveriti slobodno oticanje vode

Ako čep ne zadržava vodu, treba proveriti njegovo centriranje i čistoću nalegajuće površine.

Provera nepropusnosti

Kontrolu treba izvršiti na:

• spoju gornjeg dela i lavaboa
• donjoj zaptivnoj površini
• spoju vertikalne cevi
• spoju sifonskog tela
• donjem čašastom delu
• spoju horizontalne cevi
• zidnom kanalizacionom priključku

Proveru treba obaviti pri kontinuiranom protoku i prilikom brzog pražnjenja napunjenog lavaboa.

Održavanje i čišćenje sifona

U sifonu se vremenom mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitni predmeti
• mineralne naslage

Kod usporenog oticanja treba proveriti gornju rešetku, vertikalnu cev, čašasto telo i horizontalni izlaz.

Pre demontaže treba postaviti posudu ispod sifona, jer se u njemu nalazi voda.

Čišćenje donjeg sifonskog tela

Postupak čišćenja može obuhvatiti:

• zatvaranje slavine
• postavljanje posude ispod sifona
• pažljivo odvrtanje donjeg dela
• pražnjenje vode
• uklanjanje naslaga
• ispiranje unutrašnjosti
• proveru zaptivke
• ponovno sklapanje
• puštanje vode
• kontrolu spojeva

Oštećene ili otvrdnule zaptivke treba zameniti odgovarajućim rezervnim delom.

Čišćenje hromirane površine

Za spoljašnje čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• sušenje mekom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• nezaštićen metalni alat
• struganje oštrim predmetima

Sadržaj isporuke

Na osnovu zvaničnog naziva i tehničkog crteža, proizvod obuhvata:

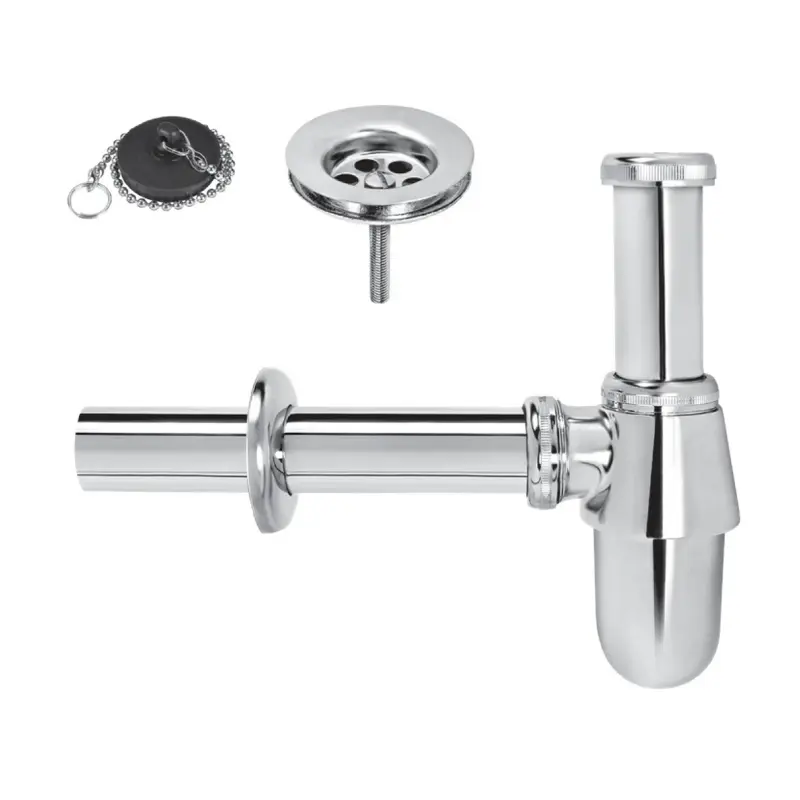

• Rosan sifon za lavabo S200/Z
• gornji odvodni deo Ø65 mm
• čep
• kuglični lančić
• vertikalnu priključnu cev
• čašasto sifonsko telo
• horizontalnu izlaznu cev Ø32 mm
• spojne matice
• zidnu dekorativnu rozetu.

Kao deo proizvoda nisu navedeni:

• lavabo
• slavina
• kanalizaciona manžetna
• dodatna redukcija
• montažni alat
