Rosan cevni sifon za lavabo podsklop od mesinga Ø32 mm hrom S215/B

Cevni sifon za odvod lavaboa

Rosan S215/B je cevni sifon namenjen odvođenju vode iz lavaboa prema zidnom kanalizacionom priključku. Proizvod predstavlja donji deo odvodnog sklopa i povezuje se sa kompatibilnim gornjim odvodnim ventilom ili produžnom cevi lavaboa.

Rosan ovaj model označava kao cevni sifon za lavabo podsklop od mesinga. Podsklop izvedba znači da se proizvod isporučuje kao donji cevni deo sifonskog sistema, bez kompletnog gornjeg odvodnog ventila za lavabo.

Osnovne funkcije sifona su:

• prihvat vode iz gornjeg odvoda lavaboa
• formiranje vodenog zatvarača
• odvođenje vode prema kanalizaciji
• smanjenje prolaska neprijatnih mirisa
• povezivanje lavaboa sa zidnim odvodom
• omogućavanje podešavanja visine priključka
• dekorativno završavanje vidljive instalacije

Podsklop izvedba

Model S215/B predstavlja podsklop, odnosno donji deo cevnog sifona. Konstrukcija obuhvata:

• vertikalnu ulaznu cev
• U-oblikovano sifonsko telo
• horizontalnu izlaznu cev
• spojne matice
• zaptivne elemente na priključcima
• zidnu dekorativnu rozetu

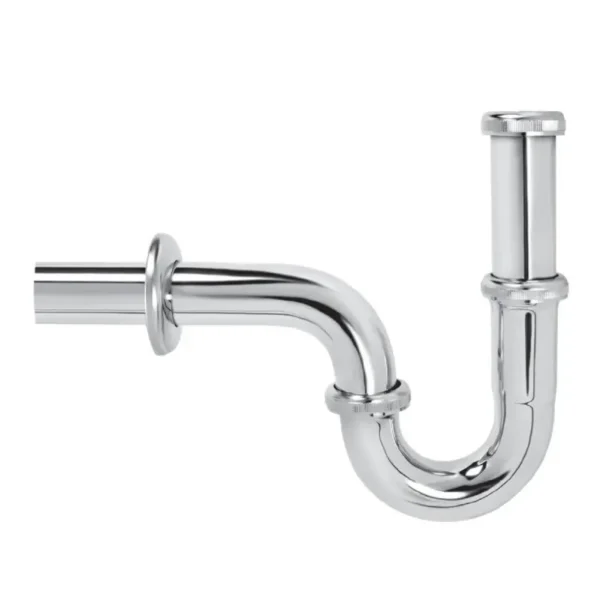

Na zvaničnoj fotografiji prikazani su kompletno cevno telo, vertikalni priključak, horizontalna izlazna cev i rozeta, dok gornji odvodni ventil lavaboa nije prikazan kao deo proizvoda.

Mesingana konstrukcija

Rosan u zvaničnom nazivu proizvoda navodi da je sifon izrađen od mesinga.

Mesingana konstrukcija doprinosi:

• stabilnosti cevnog tela
• precizno izrađenim spojnim površinama
• čvrstom povezivanju elemenata
• mogućnosti kvalitetne hromirane završne obrade
• primeni kod vidljivih instalacija
• dugotrajnom korišćenju uz pravilno održavanje

Tokom montaže hromirane delove treba zaštititi od direktnog kontakta sa nezaštićenim kleštima ili ključem.

Sjajna hromirana završna obrada

Zvanična fotografija prikazuje sifon u sjajnoj hromiranoj završnoj obradi.

Takva izvedba može se kombinovati sa:

• hromiranom slavinom za lavabo
• hromiranim odvodnim ventilom
• hromiranom kupatilskom galanterijom
• zidnim lavaboom
• nadgradnim lavaboom
• konzolnim lavaboom
• otvorenom instalacijom bez kupatilskog ormarića

Kod vidljivog sifona preporučljivo je uskladiti završnu obradu sifona, odvodnog ventila i slavine.

Izlazna cev Ø32 mm

Tehnički crtež navodi prečnik horizontalnog izlaza Ø32 mm. Ovaj deo sifona povezuje se sa odgovarajućim zidnim kanalizacionim priključkom ili kompatibilnom redukcijom.

Pre montaže treba proveriti:

• dimenziju zidnog odvoda
• dubinu ulaska cevi u priključak
• položaj zidne gumene manžetne
• potrebu za dodatnom redukcijom
• horizontalno poravnanje sifona
• udaljenost lavaboa od zida

Izlazna cev treba da bude postavljena bez bočnog naprezanja i sa pravilnim padom prema kanalizacionom priključku.

Horizontalna montažna mera 245 mm

Na tehničkom crtežu prikazana je ukupna horizontalna mera od zida do ose vertikalnog dela sifona od približno 245 mm.

Ova dimenzija je važna za proveru:

• udaljenosti odvodnog otvora lavaboa od zida
• položaja zidnog kanalizacionog priključka
• dubine lavaboa
• položaja konzole ili ormarića
• mogućnosti skraćivanja izlazne cevi
• pravilnog centriranja sifona

Kod kraćeg rastojanja horizontalna cev se može prilagoditi prema konstrukciji spoja i potrebnoj montažnoj meri.

Visina sifonskog luka 105 mm

Tehnički crtež navodi vertikalnu meru od donje tačke sifonskog luka do gornjeg priključnog nivoa od 105 mm.

Ova mera utiče na:

• ukupnu visinu sifonskog sklopa
• raspoloživ prostor ispod lavaboa
• položaj police ili fioke
• pristup radi održavanja
• poziciju zidnog odvoda
• mogućnost otvorene ili ugradne montaže

Pre kupovine treba proveriti da ispod lavaboa postoji dovoljno prostora za U-oblikovano telo sifona.

Gornje podešavanje do 80 mm

Vertikalni gornji deo sifona ima mogućnost podešavanja do najviše 80 mm, prema tehničkom crtežu.

Podešavanje omogućava:

• prilagođavanje visini odvodnog ventila
• povezivanje sa kraćom ili dužom priključnom cevi
• poravnanje sifona sa zidnim odvodom
• korekciju položaja sifonskog tela
• lakšu montažu ispod različitih modela lavaboa

Cev treba uvući dovoljno duboko da zaptivni prsten pravilno nalegne i da spoj ostane stabilan.

Vodeni zatvarač

U-oblik sifona zadržava određenu količinu vode u donjem delu cevi. Ta voda formira vodeni zatvarač između kupatilskog prostora i kanalizacione instalacije.

Vodeni zatvarač smanjuje prolazak:

• neprijatnih mirisa
• kanalizacionih gasova
• vazduha iz odvodne instalacije

Ako se lavabo duže ne koristi, voda iz sifona može postepeno ispariti. Tada je dovoljno pustiti vodu kako bi se vodeni zatvarač ponovo formirao.

Primena kod zidnog lavaboa

Rosan S215/B može se koristiti kod kompatibilnog zidnog lavaboa kada položaj odvoda i raspoloživi prostor odgovaraju dimenzijama sifona.

Pre montaže treba proveriti:

• položaj odvodnog otvora lavaboa
• visinu zidnog odvoda
• udaljenost od zida
• gornji priključak odvodnog ventila
• raspoloživ prostor za sifonski luk
• mogućnost pristupa spojnim maticama
• vizuelno poravnanje sifona

Kod otvorene instalacije sifon ostaje vidljiv, pa je posebno važno pravilno centriranje.

Primena kod nadgradnog lavaboa

Model se može koristiti i uz nadgradni lavabo kada raspored radne ploče i odvodne instalacije omogućava montažu cevnog sifona.

Treba proveriti:

• visinu lavaboa i radne ploče
• dužinu gornjeg odvodnog ventila
• potrebu za produžnom cevi
• visinu zidnog kanalizacionog priključka
• prostor ispod ploče
• udaljenost od zida
• mogućnost pristupa radi održavanja

Kod vidljivog nadgradnog lavaboa hromirani sifon može biti deo ukupnog izgleda umivaoničke zone.

Primena ispod otvorene konzole

Cevni sifon S215/B pogodan je za situacije u kojima odvodni sklop ostaje potpuno vidljiv.

Može se koristiti uz:

• lavabo na metalnoj konzoli
• zidni lavabo bez ormarića
• lavabo na otvorenoj radnoj ploči
• minimalističku umivaoničku zonu
• sanitarne prostore u kojima je potreban dekorativni sifon

Sjajna završna obrada treba da bude zaštićena tokom svih građevinskih i montažnih radova.

Primena unutar ormarića

Sifon se može montirati i unutar kupatilskog ormarića, pod uslovom da postoji dovoljno prostora za njegov U-oblik.

Pre ugradnje treba proveriti:

• dubinu gornje fioke
• položaj police
• visinu sifonskog luka
• horizontalnu meru do zida
• prostor za odvrtanje spojnih matica
• pristup radi čišćenja
• položaj drugih instalacija

Zbog klasične cevne konstrukcije može zauzimati više prostora od pojedinih prostorno štedljivih sifona.

Razlika između cevnog i čašastog sifona

Rosan S215/B ima cevnu U-formu, dok čašasti sifon koristi zasebno cilindrično ili čašasto telo.

Cevni sifon:

• ima neprekidno savijeno cevno telo
• formira vodeni zatvarač u U-luku
• ima izražen dekorativni izgled
• često se koristi kod vidljive montaže
• čisti se demontažom spojnih delova

Čašasti sifon:

• ima zasebnu donju posudu
• često omogućava odvrtanje donje čaše
• može biti kompaktniji po visini
• ima drugačiji oblik i način održavanja

Razlika između podsklopa i kompletnog sifona

Model S215/B je označen kao podsklop, pa ne predstavlja kompletan gornji i donji odvodni sistem.

Kompletan sklop obično obuhvata:

• gornji odvodni ventil lavaboa
• vertikalnu priključnu ili produžnu cev
• Rosan S215/B cevni sifon
• horizontalnu izlaznu cev
• zidnu rozetu
• kanalizacioni priključak

Pre kupovine treba proveriti koji su dodatni delovi potrebni za povezivanje sa konkretnim lavaboom.

Povezivanje sa gornjim odvodom

Vertikalni ulaz sifona povezuje se sa kompatibilnim gornjim odvodnim ventilom ili produžnom cevi.

Pre povezivanja treba proveriti:

• prečnik priključne cevi
• tip spojne matice
• oblik zaptivnog prstena
• potrebnu dužinu cevi
• dubinu umetanja
• vertikalno poravnanje
• raspoloživo podešavanje do 80 mm

Spoj treba da bude prav i bez bočnog pritiska.

Povezivanje sa zidnim odvodom

Horizontalna cev Ø32 mm uvodi se u kompatibilni zidni kanalizacioni priključak.

Postupak obuhvata:

• merenje potrebne dužine
• skraćivanje cevi ako je potrebno
• uklanjanje oštrih ivica
• postavljanje zidne rozete
• postavljanje odgovarajuće manžetne
• umetanje cevi u zidni priključak
• poravnanje sifona
• proveru nepropusnosti

Rozeta prekriva otvor oko cevi i daje uredan završni izgled.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru položaja odvodnog ventila
• proveru dimenzije zidnog odvoda
• merenje horizontalnog rastojanja
• prilagođavanje dužine izlazne cevi
• postavljanje rozete
• povezivanje gornjeg dela sifona
• postavljanje zaptivnih prstenova
• povezivanje horizontalne cevi
• poravnanje sifonskog tela
• ručno započinjanje navoja
• ravnomerno zatezanje matica
• puštanje vode
• kontrolu svih spojeva

Hromiranu površinu tokom montaže treba zaštititi mekom tkaninom.

Provera nepropusnosti

Nakon montaže treba proveriti:

• gornji priključak sifona
• spoj vertikalne cevi
• obe matice na sifonskom luku
• spoj horizontalne izlazne cevi
• zidni kanalizacioni priključak
• položaj zaptivnih prstenova
• stabilnost kompletnog sklopa

Proveru treba izvršiti pri kontinuiranom protoku i prilikom brzog pražnjenja napunjenog lavaboa.

Održavanje cevnog sifona

U unutrašnjosti sifona vremenom se mogu zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• mineralne naslage
• sitne nečistoće

Ako voda sporije otiče, potrebno je proveriti gornji odvod, vertikalnu cev, sifonski luk i horizontalni izlaz.

Pre demontaže treba postaviti posudu ispod sifona jer se u njegovom luku nalazi voda.

Čišćenje unutrašnjosti

Postupak čišćenja može obuhvatiti:

• zatvaranje slavine
• postavljanje posude ispod sifona
• pažljivo odvrtanje spojnih matica
• pražnjenje vode iz sifonskog luka
• uklanjanje naslaga
• ispiranje delova mlakom vodom
• proveru zaptivki
• ponovno sklapanje
• proveru nepropusnosti

Oštećene, deformisane ili otvrdnule zaptivke treba zameniti odgovarajućim delovima.

Čišćenje hromirane površine

Za spoljašnje čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• sušenje mekom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• nezaštićen metalni alat
• struganje oštrim predmetima

Sadržaj isporuke

Na osnovu zvaničnog naziva, fotografije i tehničkog crteža, proizvod obuhvata:

• Rosan cevni sifon za lavabo S215/B
• mesingano U-oblikovano sifonsko telo
• vertikalnu priključnu cev
• horizontalnu izlaznu cev Ø32 mm
• spojne matice
• zidnu dekorativnu rozetu
• hromiranu završnu obradu.

Kao deo proizvoda nisu navedeni:

• gornji odvodni ventil
• lavabo
• slavina
• kanalizaciona manžetna
• dodatna redukcija
• alat za montažu
