Rosan čašasti sifon za lavabo podsklop od zamaka Ø32 mm hrom S200/ZB

Čašasti sifon za odvod lavaboa

Rosan S200/ZB je donji deo odvodnog sklopa koji se ugrađuje ispod lavaboa. Prihvata vodu iz gornjeg odvodnog ventila, zadržava deo vode u svom donjem telu i zatim je odvodi kroz horizontalnu cev prema zidnom kanalizacionom priključku.

Proizvođač model S200/ZB opisuje kao sifon za lavabo u podsklop izvedbi, izrađen od zamaka.

Osnovne funkcije proizvoda su:

• prihvat vode iz odvoda lavaboa
• povezivanje lavaboa sa zidnim odvodom
• formiranje vodenog zatvarača
• smanjenje prolaska kanalizacionih mirisa
• prilagođavanje vertikalnoj montažnoj visini
• prilagođavanje rastojanju od zida
• dekorativno završavanje vidljive odvodne instalacije
• omogućavanje pristupa radi čišćenja

Podsklop izvedba

Oznaka podsklop znači da proizvod predstavlja donji sifonski deo, bez kompletnog gornjeg odvodnog ventila koji se ugrađuje u sam lavabo.

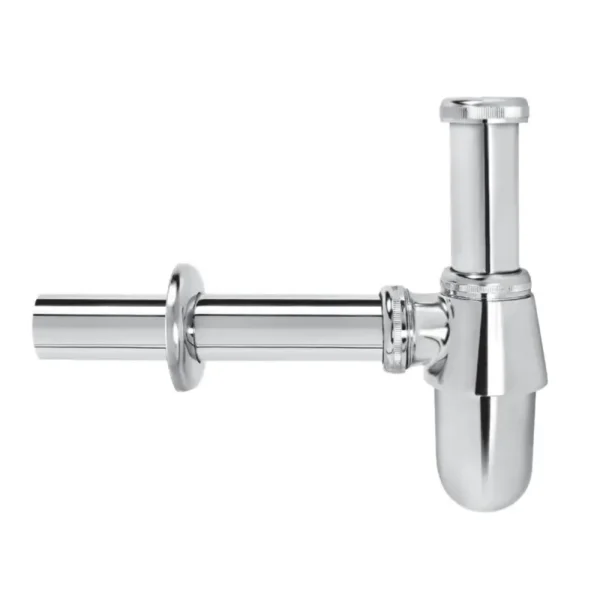

Na zvaničnoj fotografiji prikazani su:

• gornja vertikalna priključna cev
• čašasto sifonsko telo
• donji zaobljeni deo
• horizontalna izlazna cev
• priključne matice
• zidna dekorativna rozeta.

Za kompletiranje odvoda može biti potreban odgovarajući gornji odvodni ventil ili produžna cev, u zavisnosti od konstrukcije konkretnog lavaboa.

Čašasta konstrukcija sifona

Model ima kompaktno, vertikalno čašasto telo. U donjem delu sifona zadržava se voda koja formira prepreku između prostorije i kanalizacione instalacije.

Čašasta konstrukcija omogućava:

• kompaktno postavljanje ispod lavaboa
• formiranje stabilnog vodenog zatvarača
• uredan izgled kod vidljive montaže
• pristup donjem delu radi čišćenja
• povezivanje sa horizontalnim zidnim odvodom
• podešavanje položaja vertikalne priključne cevi

Donji deo sifona treba ostaviti pristupačnim kako bi se po potrebi mogao demontirati i očistiti.

Izrada od zamaka

Rosan u zvaničnom nazivu proizvoda navodi da je sifon izrađen od zamaka.

Zamak je legura na bazi cinka koja se koristi za izradu oblikovanih metalnih elemenata. Kod ovog sifona omogućava:

• kompaktno oblikovano telo
• stabilne priključne zone
• precizno izrađene spojne površine
• nanošenje dekorativne hromirane završne obrade
• primenu kod vidljivih odvodnih instalacija

Prilikom montaže treba izbegavati udaranje, prekomerno pritezanje matica i direktan kontakt nezaštićenog metalnog alata sa hromiranom površinom.

Sjajna hromirana završna obrada

Zvanična fotografija prikazuje sifon, izlaznu cev, priključne matice i zidnu rozetu u sjajnoj hromiranoj završnoj obradi.

Model se može vizuelno uskladiti sa:

• hromiranom slavinom za lavabo
• hromiranim odvodnim ventilom
• hromiranim produžetkom za sifon
• belim keramičkim lavaboom
• zidnim lavaboom
• nadgradnim lavaboom
• hromiranom kupatilskom galanterijom
• otvorenom metalnom konzolom

Kod otvorene montaže treba voditi računa da sifon bude pravilno centriran i postavljen bez vidljivog naginjanja.

Horizontalni izlaz Ø32 mm

Tehnički crtež navodi prečnik horizontalne izlazne cevi Ø32 mm. Cev se povezuje sa kompatibilnim zidnim kanalizacionim priključkom ili odgovarajućom zaptivnom manžetnom.

Pre montaže treba proveriti:

• prečnik zidnog odvoda
• potrebu za redukcijom
• vrstu zaptivne manžetne
• dubinu umetanja cevi
• položaj kanalizacionog priključka
• horizontalno poravnanje sifona
• rastojanje od ose lavaboa do zida

Cev ne treba uvoditi u zidni priključak pod uglom niti je prisilno savijati.

Maksimalna horizontalna mera 200 mm

Na tehničkom crtežu prikazana je horizontalna mera od zida do ose sifonskog tela od 200 mm.

Ovaj podatak je važan za proveru:

• udaljenosti odvodnog otvora lavaboa od zida
• položaja zidnog kanalizacionog priključka
• dubine lavaboa
• mesta sifona u odnosu na konzolu
• mogućnosti skraćivanja izlazne cevi
• položaja zidne rozete

Kod manjeg rastojanja horizontalna cev se može prilagoditi prema potrebnoj montažnoj meri, uz pravilan rez i uklanjanje oštrih ivica.

Visina sifonskog tela 95 mm

Tehnički crtež navodi visinu donjeg sifonskog dela od 95 mm. Mera je prikazana od donje tačke čašastog tela do zone horizontalnog priključka.

Ova dimenzija utiče na:

• ukupnu visinu odvodnog sklopa
• prostor potreban ispod lavaboa
• položaj fioka i polica
• dostupnost donjeg dela sifona
• visinu zidnog odvoda
• mogućnost ugradnje unutar ormarića

Ispod sifona treba ostaviti dovoljno prostora za demontažu donjeg dela i postavljanje posude tokom čišćenja.

Gornji podesivi priključak do 100 mm

Na tehničkom crtežu gornja vertikalna zona označena je merom max 100 mm. Ova mera omogućava prilagođavanje rastojanju između odvodnog ventila lavaboa i glavnog sifonskog tela.

Podešavanje gornje cevi omogućava:

• usklađivanje sa različitim visinama lavaboa
• povezivanje sa gornjim odvodnim ventilom
• korekciju visine sifonskog tela
• poravnanje sa zidnim odvodom
• prilagođavanje nadgradnom ili zidnom lavabou

Priključna cev mora ostati dovoljno duboko uvedena u spoj kako bi zaptivka pravilno nalegla.

Vodeni zatvarač

Donje čašasto telo zadržava određenu količinu vode i tako formira vodeni zatvarač.

Njegova funkcija je da ograniči prolazak:

• neprijatnih mirisa
• kanalizacionih gasova
• vazduha iz odvodne instalacije
• manjih insekata iz kanalizacionog sistema

Ako se lavabo duže ne koristi, voda može postepeno ispariti. Puštanjem vode vodeni zatvarač se ponovo uspostavlja.

Primena kod zidnog lavaboa

Rosan S200/ZB može se koristiti kod kompatibilnog zidnog lavaboa ako položaj gornjeg odvoda i zidnog priključka odgovara dimenzijama sifona.

Pre montaže treba proveriti:

• osu odvodnog otvora lavaboa
• udaljenost od zida
• visinu kanalizacionog priključka
• raspoloživu meru gornje cevi
• položaj horizontalnog izlaza Ø32 mm
• pristup donjem delu sifona
• usklađenost završne obrade

Kod otvorene instalacije sifon ostaje potpuno vidljiv, pa treba pravilno podesiti vertikalni i horizontalni položaj.

Primena kod nadgradnog lavaboa

Model se može koristiti i uz kompatibilan nadgradni lavabo kada odvodna instalacija omogućava montažu čašastog sifona.

Treba proveriti:

• visinu lavaboa
• debljinu radne ploče
• dužinu gornjeg odvodnog ventila
• potrebu za dodatnim produžetkom
• visinu zidnog odvoda
• horizontalno rastojanje do zida
• prostor ispod radne ploče
• dostupnost radi čišćenja

Kod otvorene radne ploče sjajni hromirani sifon može ostati vidljiv kao deo umivaoničke kompozicije.

Primena unutar kupatilskog ormarića

Sifon se može montirati i unutar ormarića ako postoji dovoljno prostora za njegovo telo i priključne cevi.

Pre ugradnje treba proveriti:

• dubinu gornje fioke
• visinu sifonskog tela
• položaj police
• prostor za horizontalnu cev
• mogućnost demontaže donjeg dela
• pristup spojnim maticama
• položaj zidnog odvoda

Kod ormarića sa dubokim fiokama čašasto telo može zauzimati više prostora od prostorno štedljivog sifona.

Razlika između podsklopa i kompletnog sifona

Rosan S200/ZB predstavlja sifonski podsklop. Gornji odvodni ventil koji se ugrađuje u lavabo nije naveden kao sastavni deo ovog proizvoda.

Kompletan odvodni sistem obično obuhvata:

• gornji odvodni ventil
• vertikalnu priključnu ili produžnu cev
• Rosan S200/ZB sifonski podsklop
• horizontalnu izlaznu cev Ø32 mm
• zidnu rozetu
• kanalizacionu manžetnu ili redukciju

Pre kupovine treba proveriti koji dodatni delovi su potrebni za konkretan lavabo.

Razlika između čašastog i cevnog sifona

S200/ZB ima čašasto telo, dok cevni sifon koristi savijenu cev u obliku slova U ili P.

Čašasti sifon:

• ima kompaktno vertikalno telo
• zadržava vodu u donjoj posudi
• omogućava pristup odvrtanjem donjeg dela
• ima uredan dekorativni izgled
• često se koristi kod otvorene montaže

Cevni sifon:

• formira vodeni zatvarač u savijenoj cevi
• ima dužu cevnu konstrukciju
• može zauzimati drugačiji prostor po dubini i visini
• čisti se demontažom cevnih spojeva

Razlika u odnosu na Rosan S200/B

Rosan u ponudi ima dva srodna podsklopa za lavabo:

• S200/B: podsklop od mesinga
• S200/ZB: podsklop od zamaka.

Osnovna namena im je ista, ali se razlikuju po deklarisanom materijalu. Pri zameni treba proveriti i dimenzije, konstrukciju spojeva i sadržaj konkretnog pakovanja.

Povezivanje sa gornjim odvodom

Gornja vertikalna cev povezuje se sa kompatibilnim gornjim odvodnim ventilom ili odgovarajućim produžetkom.

Pre povezivanja treba proveriti:

• spoljni prečnik priključne cevi
• oblik spojne matice
• vrstu zaptivke
• dubinu umetanja
• potrebnu vertikalnu meru
• centriranje sifona
• odsustvo bočnog opterećenja

Spoj treba prvo ručno sastaviti, a zatim ravnomerno zategnuti.

Povezivanje sa zidnim odvodom

Horizontalna cev Ø32 mm povezuje se sa zidnim kanalizacionim priključkom.

Postupak obuhvata:

• merenje potrebne dužine
• skraćivanje cevi po potrebi
• izvođenje ravnog reza
• uklanjanje opiljaka i oštrih ivica
• postavljanje dekorativne rozete
• postavljanje odgovarajuće zaptivne manžetne
• umetanje cevi u zidni priključak
• poravnanje sifona
• proveru nepropusnosti

Rozeta prekriva otvor oko izlazne cevi i daje uredan završni izgled.

Montaža sifona

Osnovni postupak montaže obuhvata:

• proveru položaja gornjeg odvodnog ventila
• proveru visine zidnog odvoda
• merenje horizontalnog rastojanja
• prilagođavanje izlazne cevi
• postavljanje zidne rozete
• povezivanje gornje vertikalne cevi
• postavljanje zaptivnih prstenova
• poravnanje sifonskog tela
• ravnomerno zatezanje matica
• povezivanje sa zidnim odvodom
• puštanje vode
• proveru svih spojeva

Hromirane površine treba zaštititi mekanom krpom prilikom upotrebe alata.

Provera nepropusnosti

Nakon montaže treba proveriti:

• gornji priključak sifona
• spoj vertikalne cevi
• priključnu maticu na telu sifona
• donje čašasto telo
• spoj horizontalne izlazne cevi
• zidni kanalizacioni priključak
• položaj svih zaptivki

Proveru treba izvršiti pri stalnom protoku i prilikom brzog pražnjenja napunjenog lavaboa.

Održavanje i čišćenje sifona

U donjem delu sifona mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kozmetički preparati
• kamenac
• sitni predmeti
• mineralne naslage

Kod usporenog oticanja treba proveriti gornji odvod, vertikalnu cev, čašasto telo i horizontalni izlaz.

Pre demontaže donjeg dela treba postaviti posudu ispod sifona, jer se u njemu nalazi voda.

Čišćenje donjeg dela

Postupak održavanja može obuhvatiti:

• zatvaranje slavine
• postavljanje posude ispod sifona
• pažljivo odvrtanje donjeg dela
• pražnjenje zadržane vode
• uklanjanje nečistoća
• ispiranje unutrašnjosti
• proveru zaptivke
• ponovno sklapanje
• puštanje vode
• kontrolu nepropusnosti

Oštećenu, deformisanu ili otvrdnulu zaptivku treba zameniti odgovarajućim rezervnim delom.

Čišćenje hromirane površine

Za spoljašnje čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• neabrazivni sunđer
• ispiranje čistom vodom
• brisanje mekom suvom krpom

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• sredstva sa visokom koncentracijom hlora
• nezaštićen metalni alat
• struganje oštrim predmetima

Sadržaj isporuke

Na osnovu zvaničnog naziva, fotografije i tehničkog crteža, proizvod obuhvata:

• Rosan čašasti sifon za lavabo S200/ZB
• sifonsko telo od zamaka
• gornju vertikalnu priključnu cev
• horizontalnu izlaznu cev Ø32 mm
• priključne matice
• donji čašasti deo
• zidnu dekorativnu rozetu
• sjajnu hromiranu završnu obradu.

Kao deo proizvoda nisu navedeni:

• gornji odvodni ventil
• lavabo
• slavina
• kanalizaciona manžetna
• dodatna redukcija
• alat za montažu
