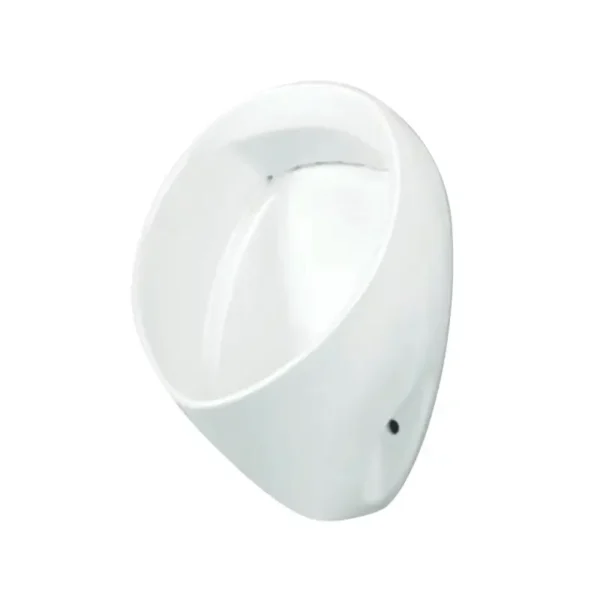

Rubicer pisoar sa priključkom za fluksometar beli (RSKZ223)

Opis

Zidni keramički pisoar sa priključkom za fluksometar

Rubicer RSKZ223 je zidni pisoar izrađen za montažu neposredno na završenu zidnu površinu. Keramičko telo ima zaobljenu formu sa unutrašnjom zonom oblikovanom za prijem i usmeravanje vode prema zadnjem odvodu.

Zidna montaža oslobađa podnu površinu ispod pisoara i omogućava jednostavnije čišćenje sanitarnog prostora. Proizvođač ovaj model preporučuje za javne prostore, što obuhvata objekte sa većom učestalošću korišćenja i potrebom za jednostavnim održavanjem.

Priprema za ispiranje pomoću fluksometra

Proizvod je nazvan pisoarom sa fluksometrom, ali zvanična specifikacija navodi da slavina, odnosno ventil za ispiranje, nije uključen u pakovanje. To znači da je keramički pisoar pripremljen za povezivanje sa odgovarajućim spoljnim ili skrivenim fluksometrom, koji se bira i poručuje zasebno.

Fluksometar omogućava kontrolisano ispiranje pisoara direktnim korišćenjem pritiska iz vodovodne instalacije. U zavisnosti od izabranog modela, aktiviranje može biti:

• mehaničko, pritiskom na taster
• ručno, pomoću ventila
• elektronsko, preko senzora
• vremenski kontrolisano
• povezano sa ugradnim sistemom

Pre izbora fluksometra potrebno je proveriti priključne dimenzije, potreban radni pritisak, količinu vode po ispiranju i kompatibilnost sa zadnjim dovodom pisoara.

Fluksometar nije uključen

Uz artikal RSKZ223 ne isporučuje se ventil za ispiranje. Na zvaničnoj stranici u stavci „Torneira“ navedeno je „Não incluída“, odnosno da slavina ili ventil nije uključen.

Za kompletiranje sistema potrebno je zasebno obezbediti:

• odgovarajući fluksometar
• dovodnu cev ili priključni element
• ugaoni ili servisni ventil, kada ga zahteva instalacija
• potrebne zaptivke
• odvodni priključak ili sifon, ako nije deo postojećeg sistema
• završne rozete i priključni pribor

Izbor dodatnih komponenti treba izvršiti prema tehničkom crtežu pisoara i stvarnom položaju instalacija.

Zadnji dovod vode

Ulaz vode nalazi se sa zadnje strane keramičkog tela. Takav položaj omogućava da se dovodna instalacija i priključak fluksometra vode kroz zid ili instalacionu oblogu, bez vidljive dovodne cevi preko prednje strane pisoara.

Zadnji dovod doprinosi:

• urednijem izgledu sanitarne prostorije
• manjem broju vidljivih instalacionih elemenata
• jednostavnijem čišćenju spoljne površine
• smanjenoj dostupnosti priključaka korisnicima
• primeni sa skrivenim ili zidnim sistemima ispiranja
• pogodnosti za javne sanitarne prostore

Položaj dovoda mora biti precizno izveden pre završnog oblaganja zida.

Zadnji odvod

Odvod pisoara usmeren je prema zadnjoj strani, odnosno prema zidu. Kanalizacioni priključak zato treba pripremiti u zidu ili odgovarajućoj instalacionoj šupljini.

Zadnji odvod omogućava:

• skrivanje odvodne instalacije
• povezivanje sa zidnim sifonom
• slobodnu podnu površinu ispod pisoara
• jednostavnije održavanje poda
• pravilno postavljanje više pisoara u nizu
• ugradnju uz instalacioni zid ili noseću konstrukciju

Pre montaže potrebno je proveriti visinu i osovinu kanalizacionog priključka prema tehničkom crtežu proizvođača.

Dimenzije 36 × 32 × 56 cm

Ukupne dimenzije Rubicer pisoara iznose:

• Širina: 36 cm
• Dubina: 32 cm
• Visina: 56 cm

U milimetrima, dimenzije iznose 360 × 320 × 560 mm.

Širina od 360 mm omogućava postavljanje pojedinačnog pisoara ili formiranje niza u većim sanitarnim prostorima. Dubina od 320 mm predstavlja rastojanje od zida do prednje ivice keramičkog tela, dok visina od 560 mm određuje ukupnu vertikalnu dimenziju proizvoda.

Prilikom planiranja potrebno je uzeti u obzir:

• visinu montaže od završenog poda
• položaj zadnjeg dovoda
• položaj kanalizacionog odvoda
• razmak između više pisoara
• prostor za pregrade
• slobodan prostor ispred pisoara
• pristup priključcima radi servisiranja
• debljinu završne zidne obloge

Zaobljen dizajn

Proizvođač oblik proizvoda definiše kao zaobljen. Keramičko telo nema izražene pravougaone ivice, već se bočne i prednje površine postepeno spajaju u kompaktan oblik.

Zaobljen dizajn doprinosi:

• jednostavnijem brisanju spoljne površine
• manjem broju oštrih prelaza
• lakšem uklapanju sa različitim sanitarnim programima
• kompaktnoj širini proizvoda
• primeni u tehnički uređenim javnim toaletima
• vizuelno neutralnom izgledu

Bela sanitarna keramika

Pisoar se isporučuje u beloj boji. Bela glazirana sanitarna keramika omogućava vizuelnu kontrolu čistoće i kombinovanje sa standardnim belim WC šoljama, lavaboima i drugom sanitarnom opremom.

Bela površina može se kombinovati sa:

• hromiranim fluksometrima
• inox sanitarnim elementima
• belim aktivacionim elementima
• sivim i antracit pločicama
• pločicama sa efektom cementa
• neutralnim zidnim oblogama
• pregradama za pisoare
• sanitarnom opremom u javnim objektima

Preporučen za javne prostore

Rubicer izričito navodi da je model RSKZ223 preporučen za javne prostore.

Moguća primena obuhvata:

• poslovne zgrade
• tržne centre
• restorane i kafiće
• hotele
• sportske objekte
• škole i fakultete
• proizvodne pogone
• magacinske objekte
• servisne centre
• javne ustanove
• autobuske i železničke stanice
• aerodrome
• benzinske stanice
• sanitarne prostorije za zaposlene

Konačan izbor treba uskladiti sa očekivanim brojem korisnika, režimom održavanja i zahtevima sanitarnog projekta.

Elementi za pričvršćivanje uključeni

Elementi za pričvršćivanje nalaze se u pakovanju.

Pričvrsni elementi služe za stabilno postavljanje keramičkog tela na odgovarajuću zidnu konstrukciju. Pre montaže potrebno je proveriti:

• nosivost zida
• vrstu podloge
• debljinu završne obloge
• položaj instalacija
• odgovarajuću visinu montaže
• osovinsko poravnanje proizvoda
• stanje isporučenih pričvrsnih elemenata

Kod lakih pregradnih zidova može biti potrebna dodatna noseća konstrukcija ili odgovarajući ugradni element.

Uputstvo za montažu uključeno

Proizvod se isporučuje sa uputstvom za montažu.

Uputstvo treba koristiti za proveru:

• položaja montažnih otvora
• visine postavljanja
• položaja zadnjeg dovoda
• položaja odvoda
• redosleda montaže
• načina pričvršćivanja
• potrebnih zaptivki
• priključenja fluksometra
• provere nepropusnosti

Montažu treba izvesti prema tehničkoj dokumentaciji i pravilima vodoinstalaterske struke.

Masa proizvoda 15,5 kg

Neto masa jednog pisoara iznosi 15,5 kg.

Masa proizvoda važna je za:

• izbor odgovarajućeg pričvršćenja
• proveru nosivosti zida
• planiranje transporta
• ručno prenošenje proizvoda
• skladištenje
• zaštitu tokom montaže

Pored mase keramičkog tela, konstrukcija mora da primi i opterećenja koja nastaju tokom korišćenja ili mogućeg naslanjanja korisnika.

Zapremina pakovanja

Zvanični podaci navode zapreminu od 0,08 m³ po jedinici i jedno pakovanje po proizvodu.

Ovaj podatak može se koristiti za:

• obračun skladišnog prostora
• planiranje transporta
• organizaciju paletnog mesta
• obračun logističkih troškova
• planiranje prijema robe

Keramički proizvod treba prevoziti i skladištiti u originalnoj ambalaži, zaštićen od udara i prevrtanja.

Planiranje visine montaže

Konačna visina postavljanja nije određena samo dimenzijom proizvoda, već zavisi od namene objekta i korisničke grupe.

Prilikom određivanja visine potrebno je uzeti u obzir:

• završni nivo poda
• visinu donje ivice pisoara
• visinu korisničke prednje ivice
• položaj dovoda
• položaj odvoda
• visinu fluksometra
• zahteve za odrasle ili decu
• zahteve pristupačnosti
• raspored više pisoara u nizu

Sve instalacione kote treba odrediti pre postavljanja završnih zidnih pločica.

Ugradnja više pisoara u nizu

Rubicer RSKZ223 može se postaviti pojedinačno ili u nizu, uz pravilno određivanje osovinskog razmaka i položaja pregrada.

Kod ugradnje više pisoara potrebno je uskladiti:

• jednaku visinu svih keramičkih tela
• međusobni osovinski razmak
• položaj dovoda vode
• zajedničku vodovodnu trasu
• kanalizacionu instalaciju
• položaj pojedinačnih fluksometara
• prostor za servisiranje
• položaj pregrada
• slobodan prostor za korisnike

Priključci treba da budu precizno pripremljeni kako bi svi elementi nakon montaže bili pravilno poravnati.

Izbor fluksometra

Pošto fluksometar nije uključen, potrebno je izabrati model kompatibilan sa pisoarom i vodovodnom instalacijom.

Prilikom izbora treba proveriti:

• način montaže fluksometra
• dimenziju priključka
• potreban radni pritisak
• količinu vode po ispiranju
• trajanje ispiranja
• mogućnost podešavanja protoka
• ručno ili senzorsko aktiviranje
• otpornost na intenzivno korišćenje
• dostupnost rezervnih delova
• način servisiranja

Za javne objekte često se koriste vremenski zatvarajući ili elektronski fluksometri kako bi se ograničila potrošnja vode.

Ručni fluksometar

Ručni fluksometar aktivira se pritiskom na taster ili ručicu. Nakon aktiviranja ventil ostaje otvoren tokom unapred određenog vremena, a zatim se automatski zatvara.

Prednosti ručnog sistema uključuju:

• jednostavnu konstrukciju
• rad bez električnog napajanja
• jednostavnije servisiranje
• kontrolisanu količinu vode
• mogućnost primene u javnim sanitarnim prostorima

Ventil treba postaviti tako da bude dostupan korisniku, ali zaštićen od prekomernog opterećenja.

Senzorski fluksometar

Pisoar se može povezati i sa kompatibilnim senzorskim sistemom koji automatski aktivira ispiranje nakon korišćenja.

Senzorsko upravljanje omogućava:

• beskontaktno aktiviranje
• smanjen dodir sa sanitarnom opremom
• kontrolisanu potrošnju vode
• automatsko ispiranje
• ujednačeno funkcionisanje više pisoara
• mogućnost higijenskog ispiranja nakon perioda nekorišćenja

Kod elektronskog sistema potrebno je predvideti baterijsko ili mrežno napajanje i pristup elektronici radi servisiranja.

Zidna konstrukcija

Zid na koji se pisoar montira mora biti ravan, stabilan i dovoljno nosiv za masu keramičkog proizvoda i opterećenja tokom korišćenja.

Za montažu na:

• betonski zid
• zid od pune opeke
• zid od blokova
• instalacioni zid
• gips-kartonsku konstrukciju

potrebno je koristiti odgovarajući tip pričvršćenja i, kada je potrebno, dodatno ojačanje.

Kod gips-kartonskih zidova ne treba pričvršćivati pisoar samo za ploču, već za metalnu ili drugu noseću konstrukciju.

Ugradnja pisoara

Osnovni postupak montaže obuhvata:

1. proveru šifre proizvoda i sadržaja pakovanja
2. određivanje završnog nivoa poda
3. obeležavanje centralne ose pisoara
4. pripremu zadnjeg dovoda vode
5. pripremu zadnjeg kanalizacionog odvoda
6. proveru tehničkih kota
7. završetak zidne obloge
8. postavljanje pričvrsnih elemenata
9. povezivanje odvodnog elementa
10. povezivanje dovoda vode
11. montažu keramičkog pisoara
12. pričvršćivanje za zid
13. ugradnju zasebno kupljenog fluksometra
14. zaptivanje priključaka
15. proveru stabilnosti
16. probno ispiranje
17. proveru nepropusnosti i oticanja

Ugradnju treba izvesti prema uputstvu koje se isporučuje uz proizvod.

Provera nepropusnosti

Nakon montaže, a pre redovnog korišćenja, potrebno je proveriti:

• spoj dovodne instalacije
• spoj fluksometra
• priključak vode na pisoar
• spoj pisoara i odvoda
• kanalizacioni priključak
• ravnomernost ispiranja
• potpuno oticanje vode
• stabilnost zidnog pričvršćenja
• odsustvo curenja iza keramičkog tela

Svako curenje iza pisoara treba otkloniti pre zatvaranja servisnih otvora ili puštanja proizvoda u upotrebu.

Čišćenje sanitarne keramike

Za redovno održavanje koristi se meka krpa ili neabrazivni sunđer i sredstvo namenjeno sanitarnoj keramici.

Potrebno je čistiti:

• unutrašnju površinu pisoara
• zonu dovoda vode
• odvodni otvor
• prednju i bočne površine
• spoj pisoara i zida
• prostor ispod keramičkog tela
• dostupne delove fluksometra

Metalne četke i izrazito abrazivna sredstva mogu oštetiti keramičku glazuru.

Sprečavanje stvaranja naslaga

U pisoarima koji se intenzivno koriste mogu se formirati mineralne i organske naslage. Pravilno podešavanje količine vode i redovno čišćenje smanjuju rizik od nastanka urinskog kamenca i smanjenja protočnosti.

Na učestalost održavanja utiču:

• broj korisnika
• tvrdoća vode
• količina vode po ispiranju
• učestalost aktiviranja
• stanje odvoda
• kvalitet čišćenja
• ventilacija sanitarnog prostora

Sredstva za uklanjanje naslaga treba koristiti prema njihovom uputstvu i prethodno proveriti kompatibilnost sa sanitarnom keramikom i priključnim delovima.

Primena

Rubicer RSKZ223 namenjen je za:

• javne toalete
• poslovne zgrade
• tržne centre
• hotele
• restorane i kafiće
• škole i fakultete
• sportske objekte
• stadione
• aerodrome
• železničke i autobuske stanice
• proizvodne pogone
• industrijske objekte
• benzinske stanice
• servisne centre
• administrativne objekte
• sanitarne prostorije za zaposlene

Sadržaj isporuke

Artikal obuhvata:

• Rubicer zidni keramički pisoar
• belo glazirano keramičko telo
• zadnji dovod vode
• zadnji odvod
• elemente za pričvršćivanje
• uputstvo za montažu
• fabričko pakovanje

U sadržaj isporuke nije uključen:

• fluksometar
• slavina ili ventil za ispiranje
• dodatni priključni pribor koji nije izričito naveden
• instalacioni materijal prilagođen konkretnoj vodovodnoj i kanalizacionoj instalaciji
