Opis

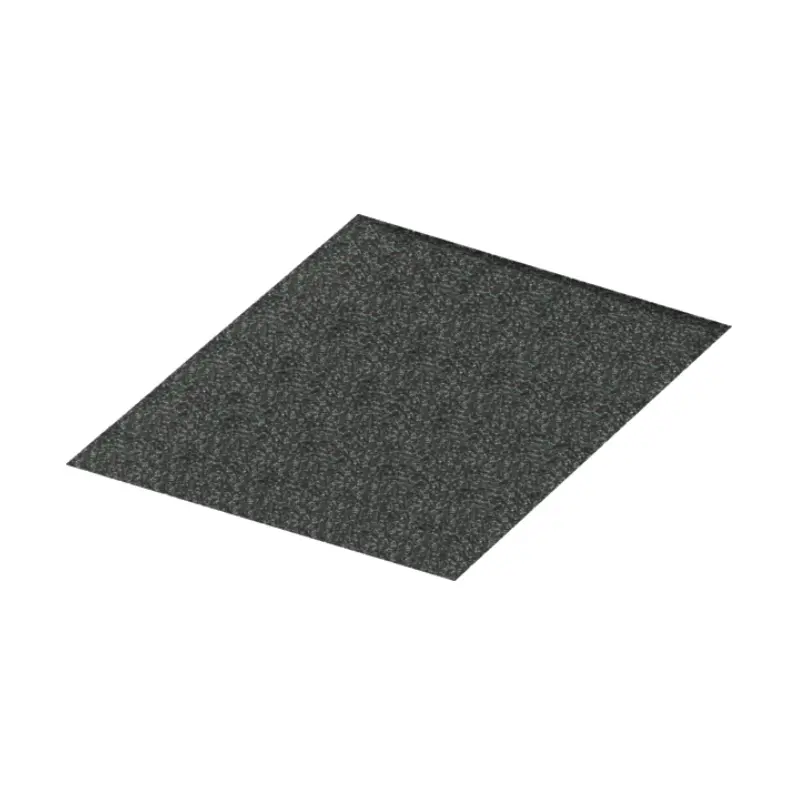

TECE Drainbase zvučno-izolaciona podloga 125 × 125 cm 660001

Zvučna izolacija poda u kupatilu

TECE Drainbase 660001 je elastična zvučno-izolaciona podloga namenjena za ugradnju ispod plivajuće košuljice u kupatilima i tuš prostorima. Može se postaviti samo u zoni tuša izvedenog u ravni sa podom ili preko kompletne površine kupatila.

Osnovna namena podloge je smanjenje prenosa zvuka kroz podnu konstrukciju. Postavljanjem između noseće podloge i plivajuće košuljice ograničava se prenos vibracija koje nastaju prilikom hodanja, korišćenja tuša i proticanja vode kroz sanitarne i odvodne instalacije.

TECE navodi da se Drainbase koristi za smanjenje instalacione i udarne buke u novim objektima i prilikom renoviranja postojećih kupatila.

Ugradnja ispod plivajuće košuljice

TECE Drainbase postavlja se na pripremljenu podlogu pre izvođenja plivajuće košuljice. Podloga odvaja košuljicu od noseće konstrukcije i smanjuje direktan prenos vibracija prema međuspratnoj ploči i susednim prostorijama.

Može se koristiti:

• ispod kompletne površine kupatila
• u prostoru tuša u ravni sa podom
• oko linijske tuš kanalice
• oko podnog slivnika
• pri renoviranju postojećeg kupatila
• u novogradnji
• u stambenim objektima
• u hotelskim i apartmanskim kupatilima

Za postizanje odgovarajućeg efekta zvučne izolacije potrebno je izbeći krute spojeve između košuljice, zidova, instalacija i noseće konstrukcije.

Dimenzije 125 × 125 cm

TECE Drainbase podloga isporučuje se u formatu 1,25 × 1,25 m, sa debljinom od 6 mm. Jedan komad pokriva površinu od približno 1,56 m², pre uračunavanja otpada nastalog krojenjem i uklapanjem oko instalacija.

Dimenzije proizvoda:

• dužina 1250 mm
• širina 1250 mm
• debljina 6 mm
• površina približno 1,56 m²

Prilikom izračunavanja potrebne količine treba uzeti u obzir:

• ukupnu površinu kupatila
• oblik prostorije
• površinu tuš zone
• prodore vodovodnih i odvodnih instalacija
• položaj kanalice ili slivnika
• potrebu za preciznim krojenjem
• mogući otpad materijala

Podloga debljine 6 mm

Debljina TECE Drainbase podloge iznosi 6 mm. Mala konstrukciona visina omogućava njenu primenu i u kupatilima u kojima je raspoloživa visina poda ograničena.

Podloga se ugrađuje kao deo višeslojne podne konstrukcije, koja može sadržati:

• noseću međuspratnu ploču
• izravnavajući sloj
• TECE Drainbase podlogu
• plivajuću cementnu košuljicu
• hidroizolacioni sistem
• lepak za pločice
• završnu podnu keramiku

Ukupnu visinu poda treba projektovati prema zahtevima kanalice, sifona, odvodne cevi, potrebnog pada i završne podne obloge.

Izrađena od recikliranih gumenih granula

TECE Drainbase izrađena je od recikliranih gumenih granula visoke zatezne čvrstoće koje su povezane PUR elastomerom. Takva struktura formira elastičan sloj koji apsorbuje deo vibracija i ograničava njihovo prenošenje kroz podnu konstrukciju.

Materijal doprinosi:

• elastičnom odvajanju košuljice
• smanjenju prenosa vibracija
• smanjenju udarne buke
• stabilnosti pod opterećenjem
• jednostavnom krojenju
• prilagođavanju obliku kupatila
• primeni u vlažnim sanitarnim prostorima
• korišćenju recikliranog materijala

Podlogu treba postaviti ravno, bez nabora, preklapanja i otvorenih spojeva koji mogu umanjiti efekat zvučne izolacije.

Smanjenje udarne buke do 20 dB(A)

Deklarisano smanjenje udarne buke iznosi ΔLw = 20 dB(A) kod primene sa košuljicom debljine 50 mm. Ovaj podatak predstavlja laboratorijski utvrđen efekat sistema pod definisanim uslovima ispitivanja.

Stvarni rezultat u objektu zavisi od:

• konstrukcije međuspratne ploče
• debljine i vrste košuljice
• pravilnog postavljanja podloge
• načina obrade spojeva
• postojanja krutih zvučnih mostova
• položaja instalacionih cevi
• kvaliteta izvođenja
• završne podne obloge

Podloga ne treba da bude probušena ili čvrsto povezana sa nosećom konstrukcijom na način koji omogućava direktan prenos vibracija.

Smanjenje instalacione buke

Pored udarne buke, TECE Drainbase koristi se i za smanjenje buke koja nastaje radom sanitarnih i odvodnih instalacija. Protok vode, pražnjenje tuša i vibracije odvodnih cevi mogu se prenositi kroz košuljicu i građevinsku konstrukciju.

Elastičan sloj ispod košuljice pomaže u odvajanju završne podne konstrukcije od noseće ploče i smanjenju prenosa takvih vibracija.

TECE navodi da podloga ispunjava povećane zahteve za zvučnu izolaciju instalacione buke prema standardu DIN 4109-5 iz avgusta 2020. godine.

Najviši nivo zvučne zaštite SSt III

TECE Drainbase ispunjava zahteve najvišeg nivoa zvučne zaštite SSt III prema smernici VDI 4100 iz oktobra 2012. godine. Proizvođač navodi da je potvrda zvučnog ispitivanja dostupna na zahtev.

Nivo SSt III odnosi se na objekte i prostore u kojima se postavljaju visoki zahtevi za zaštitu od buke između stambenih i drugih funkcionalnih jedinica.

Postizanje projektovanog nivoa zvučne zaštite zavisi od kompletnog građevinskog sistema, a ne samo od jednog sloja podloge. Potrebno je pravilno izvesti:

• podnu izolaciju
• rubne izolacione trake
• plivajuću košuljicu
• prolaze instalacija
• vezu kanalice sa konstrukcijom
• zidne spojeve
• završnu podnu oblogu

Sabijanje pri opterećenju

Sabijanje podloge pri opterećenju od 15 t/m² iznosi 0,6 mm. Ovaj podatak pokazuje promenu debljine materijala pri definisanom pritisku i važan je za projektovanje stabilne plivajuće podne konstrukcije.

Nakon ugradnje košuljica mora ravnomerno raspoređivati opterećenje preko površine izolacione podloge.

Potrebno je izbegavati:

• tačkasta opterećenja pre izvođenja košuljice
• hodanje direktno po nezaštićenoj podlozi
• oštre građevinske ostatke ispod podloge
• neravnu noseću površinu
• preklapanje više slojeva bez projekta
• krute spojeve sa zidovima

Toplotni otpor 0,05 m²K/W

Deklarisani toplotni otpor TECE Drainbase podloge iznosi 0,05 m²K/W.

Kod kombinovanja sa podnim grejanjem potrebno je uzeti u obzir da svaki sloj podne konstrukcije utiče na prolaz toplote. Projektovanje treba uskladiti sa:

• tipom podnog grejanja
• položajem grejnih cevi ili kablova
• debljinom košuljice
• završnom keramikom
• zahtevima proizvođača sistema grejanja
• ukupnim toplotnim otporom poda

Podloga ima prvenstveno funkciju zvučne izolacije, dok njen termički uticaj treba uključiti u proračun kompletnog poda.

Klasa gorivosti B2

TECE Drainbase pripada klasi gorivosti B2 prema DIN 4102.

Klasa B2 prema ovom standardu označava normalno zapaljive građevinske materijale. Podloga se nakon ugradnje nalazi zatvorena ispod košuljice i završnih slojeva poda.

Skladištenje i ugradnju treba obavljati:

• dalje od otvorenog plamena
• dalje od izvora visoke temperature
• u skladu sa građevinskim propisima
• prema tehničkim uputstvima proizvođača
• u suvom i čistom prostoru pre ugradnje

Primena u tuševima u ravni sa podom

TECE Drainbase posebno je namenjena za područje tuševa izvedenih bez klasične izdignute tuš kade. Može se postaviti ispod podne konstrukcije oko linijskih kanalica, podnih slivnika i drugih odvodnih elemenata.

Prilikom ugradnje oko tuš kanalice treba obratiti pažnju na:

• visinu tela kanalice
• položaj sifona
• pravac odvodne cevi
• potreban pad kanalizacije
• stabilno pričvršćivanje kanalice
• odvajanje kanalice od građevinske konstrukcije
• položaj plivajuće košuljice
• hidroizolaciju mokre zone
• završnu visinu pločica

Zvučno-izolaciona podloga nije hidroizolacija i ne može zameniti odgovarajući hidroizolacioni sistem tuš prostora.

Primena preko cele površine kupatila

Pored lokalne ugradnje u tuš zoni, TECE Drainbase može se postaviti preko kompletne površine kupatila. Na taj način plivajuća košuljica odvaja se od noseće konstrukcije na celoj površini prostorije.

Ovakva izvedba doprinosi smanjenju prenosa buke koja nastaje:

• hodanjem po podnoj keramici
• pomeranjem kupatilske opreme
• korišćenjem tuša
• proticanjem vode
• radom odvodnih instalacija
• udarcima predmeta o pod

Uz podlogu je potrebno koristiti odgovarajuće rubne izolacione trake kako košuljica ne bi ostvarila krut kontakt sa zidovima.

Primena u novogradnji

U novogradnji se TECE Drainbase može predvideti još tokom projektovanja slojeva poda. Time se mogu unapred uskladiti:

• debljina podne konstrukcije
• položaj kanalice
• visina sifona
• nagib odvodne cevi
• debljina košuljice
• nivo završne keramike
• sistem podnog grejanja
• zahtevi zvučne zaštite

Planiranje pre izvođenja instalacija smanjuje rizik od improvizovanih spojeva i zvučnih mostova.

Primena prilikom renoviranja

Debljina od 6 mm omogućava primenu podloge i kod renoviranja kupatila u kojem je raspoloživa visina poda ograničena.

Pre ugradnje u postojećem objektu potrebno je proveriti:

• stanje noseće podloge
• ukupnu raspoloživu visinu
• položaj postojećih cevi
• mogućnost izvođenja plivajuće košuljice
• visinu vrata i pragova
• položaj odvoda
• završni nivo susednih prostorija
• nosivost postojeće konstrukcije

Podloga se ne postavlja preko nestabilnih, prašnjavih ili izrazito neravnih površina bez prethodne pripreme.

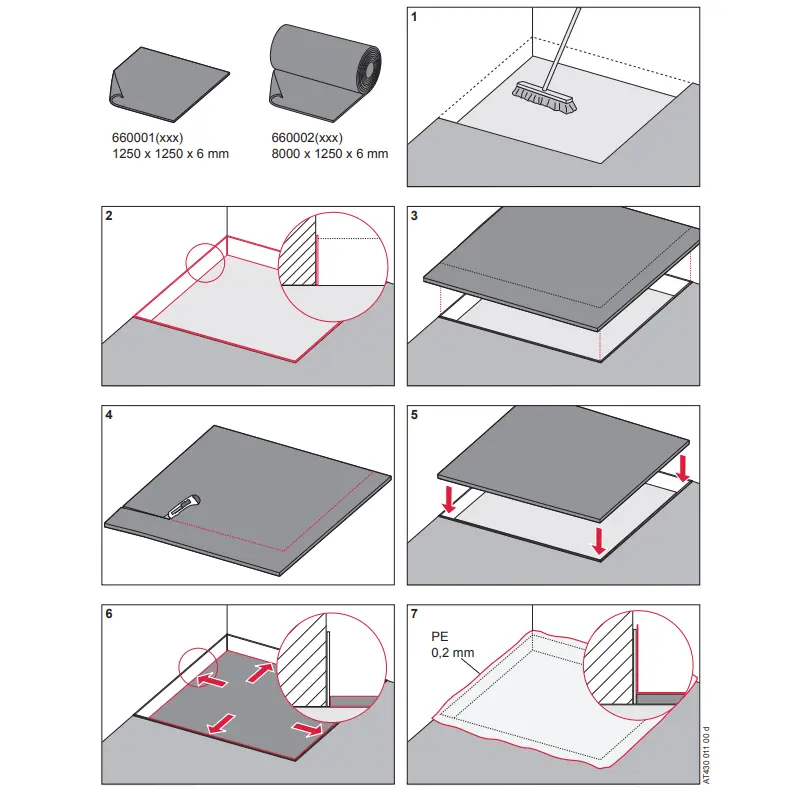

Krojenje i postavljanje podloge

TECE Drainbase može se krojiti prema obliku prostorije i položaju sanitarnih instalacija. Rezove treba izvesti precizno kako bi susedni komadi nalegali jedan uz drugi bez većih praznina.

Tokom postavljanja treba obezbediti:

• čistu i ravnu noseću površinu
• tesno spajanje susednih komada
• odsustvo preklapanja
• precizne otvore oko instalacija
• zaštitu od pomeranja tokom izvođenja košuljice
• odvajanje košuljice od zidova
• izbegavanje oštećenja i cepanja

Praznine između komada mogu formirati neujednačeno oslanjanje košuljice i smanjiti zvučno-izolacioni efekat.

Zvučni mostovi u podnoj konstrukciji

Zvučni most nastaje kada plivajuća košuljica ili završni pod ostvare krut kontakt sa zidom, međuspratnom pločom, instalacionom cevi ili drugim građevinskim elementom.

Najčešća mesta nastanka zvučnih mostova su:

• rubovi košuljice uz zid
• prodori cevi
• pričvršćenja kanalice
• pragovi i vrata
• stubovi
• instalaciona okna
• nedovoljno spojeni komadi izolacije
• oštećena rubna traka

Za postizanje deklarisanog učinka potrebno je pravilno izvesti kompletan sistem plivajućeg poda.

Podloga nije hidroizolacija

TECE Drainbase ima funkciju zvučne i udarne izolacije. Ne predstavlja hidroizolacionu membranu i ne sprečava prodor vode u podnu konstrukciju.

Iznad košuljice u mokroj zoni potrebno je izvesti odgovarajući hidroizolacioni sistem koji obuhvata:

• površinu poda
• spoj poda i zida
• prostor oko kanalice
• unutrašnje uglove
• prodore instalacija
• zidove u zoni direktnog kvašenja
• zaptivne trake i manžetne

Hidroizolacija se bira prema vrsti podloge, završnoj oblozi i zahtevima konkretnog kupatila.

Sadržaj isporuke

Artikal obuhvata:

• jedan komad TECE Drainbase zvučno-izolacione podloge
• format 1250 × 1250 mm
• debljinu 6 mm
• ukupnu površinu od približno 1,56 m²

Artikal ne obuhvata:

• rubnu izolacionu traku
• plivajuću košuljicu
• hidroizolaciju
• lepak
• podne pločice
• tuš kanalicu
• sifon
• montažni pribor
• materijal za spajanje
• ostale slojeve poda
