Opis

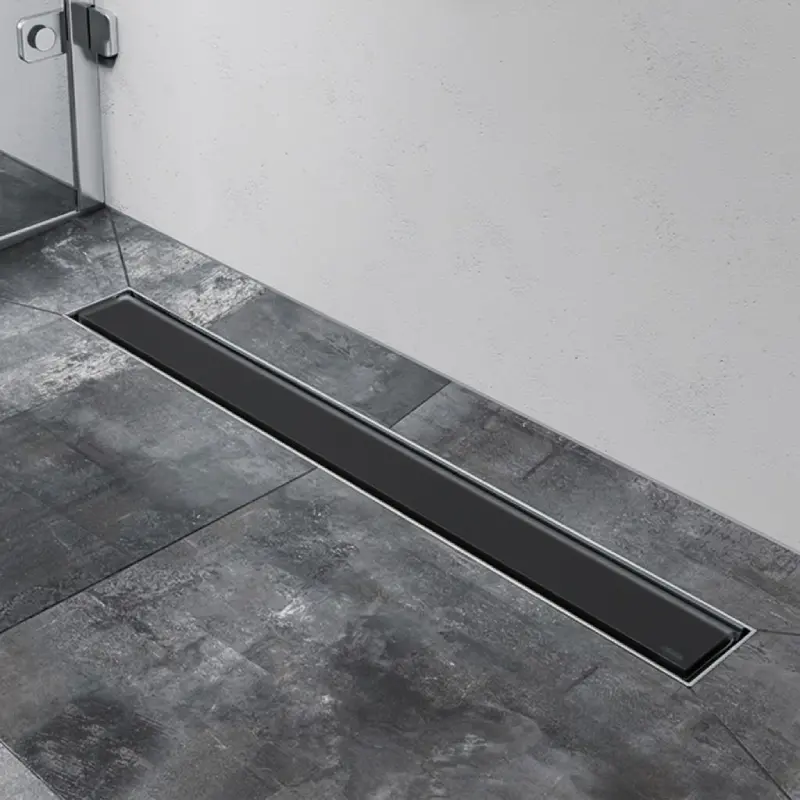

TECE Drainline staklena rešetka za tuš kanalicu 90 cm satinirano crno staklo 600994

Dizajnerska crna staklena rešetka 90 cm

TECE Drainline 600994 je završna dizajnerska rešetka namenjena za TECE Drainline sistem tuš kanalica. Postavlja se direktno u odgovarajuće telo kanalice i formira vidljivi završni element sistema za linijsko odvodnjavanje tuš prostora.

Noseća konstrukcija izrađena je od nerđajućeg čelika, dok se na gornjoj strani nalazi površina od satiniranog crnog stakla. Nazivna dužina proizvoda iznosi 900 mm, odnosno 90 cm. Šifra artikla je 600994, a GTIN 4027255093379.

Ravna staklena površina daje kanalici zatvoreniji izgled u odnosu na klasične perforirane rešetke. Voda se odvodi kroz prostor između ivica rešetke i tela kanalice, dok rešetka ostaje uklonjiva radi čišćenja i održavanja odvodnog sistema.

Dužina rešetke 900 mm

Nazivna dužina TECE Drainline staklene rešetke iznosi 900 mm, odnosno 90 cm. Rešetka je namenjena za kompatibilno telo TECE Drainline tuš kanalice odgovarajuće nominalne dužine.

Pre poručivanja potrebno je proveriti:

• nominalnu dužinu tela kanalice
• kompatibilnost postojećeg TECE Drainline sistema
• unutrašnje dimenzije kanalice
• položaj distancionih kopči
• stanje oslonaca
• šifru postojeće rešetke
• boju i obradu staklene površine

Rešetke različitih dužina nisu međusobno zamenljive. Model dužine 900 mm treba koristiti sa odgovarajućim telom TECE Drainline kanalice.

Satinirano crno staklo

Vidljivu površinu rešetke čini satinirano crno staklo. Satinirana obrada daje površini ujednačen matiran izgled i smanjuje izraženu refleksiju karakterističnu za potpuno sjajno staklo.

Satinirano crno staklo može se kombinovati sa:

• crnim slavinama
• crnim tuš ružama
• crnim tuš ručicama
• kliznim šipkama u crnoj boji
• crnim profilima tuš kabina
• crnom kupatilskom galanterijom
• tamnim keramičkim pločicama
• TECEsquare II staklenim aktivacionim tipkama

TECE navodi da su boje završnih površina ove porodice rešetki usklađene sa TECEsquare II staklenim aktivacionim tipkama.

Konstrukcija od nerđajućeg čelika

Noseći deo rešetke izrađen je od nerđajućeg čelika. Na vidljivoj strani nalazi se satinirana crna staklena površina, čime su objedinjeni metalna osnova i dekorativni završni sloj.

Konstrukcija omogućava:

• postavljanje u telo TECE Drainline kanalice
• stabilno oslanjanje na predviđene elemente
• ravnu vidljivu završnu površinu
• prolazak vode uz ivice rešetke
• uklanjanje rešetke radi čišćenja
• pristup unutrašnjosti kanalice
• korišćenje odgovarajućih distancionih kopči

Artikal predstavlja završnu rešetku i ne obuhvata telo tuš kanalice, sifon ni odvodni element.

Ugradnja u telo TECE Drainline kanalice

TECE Drainline staklena rešetka 600994 postavlja se direktno u kompatibilno telo tuš kanalice. Rešetka se ne pričvršćuje trajno jer mora ostati uklonjiva radi pristupa unutrašnjosti sistema.

Prilikom postavljanja potrebno je proveriti:

• odgovarajuću nominalnu dužinu
• pravilan položaj distancionih kopči
• ravnomerno oslanjanje
• stabilnost bez pomeranja
• jednak razmak uz bočne ivice
• poravnanje sa završnom keramikom
• slobodan prolaz vode
• odsustvo oštećenja na staklu

Staklenu rešetku treba pažljivo postavljati kako bi se izbegli udarci o ivice kanalice, keramiku ili druge tvrde površine.

Klasa opterećenja K3

TECE Drainline staklena rešetka pripada klasi opterećenja K3. Maksimalno ispitno opterećenje prema zvaničnim podacima proizvođača iznosi 300 kg.

Deklarisano opterećenje podrazumeva:

• pravilno ugrađeno telo kanalice
• ravnomerno oslanjanje rešetke
• ispravne distancione kopče
• stabilnu podnu konstrukciju
• neoštećenu staklenu površinu
• potpuno završenu ugradnju
• očvrsle okolne građevinske slojeve

Rešetku ne treba koristiti ako su na staklu vidljive pukotine, okrnjene ivice ili druga mehanička oštećenja.

Maksimalno ispitno opterećenje 300 kg

Maksimalno ispitno opterećenje od 300 kg odnosi se na rešetku pravilno postavljenu u odgovarajuće telo TECE Drainline kanalice.

Na stabilnost ugrađenog sistema utiču:

• pravilan položaj rešetke
• stanje staklene površine
• ravnomerno oslanjanje
• stanje distancionih kopči
• pravilna ugradnja tela kanalice
• stabilnost podne konstrukcije
• odsustvo deformacija i oštećenja

Oštećenu staklenu rešetku ne treba vraćati u upotrebu bez zamene ili stručne provere.

Usklađena sa TECEsquare II aktivacionim tipkama

Boja i završna obrada crne staklene površine usklađene su sa TECEsquare II staklenim aktivacionim tipkama. Time se završni elementi tuš kanalice i ugradnog vodokotlića mogu povezati kroz istu kombinaciju boje i materijala.

Usklađivanje kupatilskih elemenata može obuhvatiti:

• crnu staklenu rešetku
• crnu staklenu aktivacionu tipku
• crne slavine
• crne profile tuš kabine
• crnu kupatilsku galanteriju
• tamne keramičke površine

Vizuelni utisak nijanse može zavisiti od osvetljenja, ugla posmatranja i okolnih materijala.

Izrada posebnih dužina nije moguća

TECE navodi da proizvodnja ove staklene rešetke u posebnim dužinama nije moguća. Rešetka se isporučuje u fabrički definisanoj meri od 900 mm i nije namenjena za skraćivanje ili prilagođavanje na gradilištu.

Pre poručivanja treba precizno proveriti:

• dužinu ugrađenog tela kanalice
• fabričku šifru sistema
• raspoloživi prostor
• položaj završne keramike
• kompatibilnost sa rešetkom od 900 mm

Staklenu rešetku ne treba seći, brusiti, bušiti niti naknadno prilagođavati.

Uklanjanje rešetke radi čišćenja

Staklena rešetka može se ukloniti kako bi se omogućio pristup unutrašnjosti TECE Drainline kanalice.

Uklanjanje omogućava:

• čišćenje unutrašnjosti kanala
• uklanjanje dlaka i nečistoća
• pristup sifonskom elementu
• proveru prohodnosti odvoda
• čišćenje distancionih kopči
• uklanjanje naslaga sapunice
• servisiranje sistema

Kao odgovarajući rezervni deo proizvođač navodi TECE alat za podizanje sa šifrom 668014. Za ovu rešetku prikazan je jedan alat za podizanje.

Alat za podizanje 668014

TECE alat za podizanje 668014 namenjen je za kontrolisano uklanjanje staklene rešetke iz tela kanalice.

Njegova upotreba omogućava:

• pravilno podizanje rešetke
• smanjen rizik od oštećenja stakla
• izbegavanje improvizovanih metalnih alata
• jednostavniji pristup kanalici
• lakše redovno održavanje
• kontrolisano vraćanje rešetke

Za podizanje ne treba koristiti odvijače, noževe ili druge oštre predmete koji mogu oštetiti staklenu površinu ili njene ivice. Alat za podizanje 668014 zvanično je naveden kao rezervni deo.

Distancione kopče 668016

Za pravilno pozicioniranje rešetke koriste se distancione kopče. Kao rezervni deo navedena je kopča sa šifrom 668016, a za ovu rešetku prikazane su dve kopče.

Distancione kopče doprinose:

• pravilnom položaju rešetke
• stabilnom oslanjanju
• održavanju potrebnog razmaka
• slobodnom prolazu vode
• smanjenju bočnog pomeranja
• ujednačenom izgledu odvodne linije

Oštećene, deformisane ili izgubljene kopče treba zameniti odgovarajućim originalnim delovima.

Održavanje satinirane staklene površine

Satinirano crno staklo treba redovno čistiti kako bi se uklonili kamenac, sapunica, ostaci kozmetičkih sredstava i tragovi vode.

Za održavanje se mogu koristiti:

• meka krpa
• mikrofiber krpa
• mekan sunđer
• mlaka voda
• blago sredstvo za čišćenje stakla
• pH neutralno sredstvo

Ne treba koristiti:

• čeličnu vunu
• metalne četke
• grube abrazivne sunđere
• abrazivne praškove
• oštre predmete
• agresivne kiseline
• jaka sredstva na bazi hlora

Nakon čišćenja površinu treba isprati čistom vodom i osušiti mekom krpom. Posebnu pažnju treba posvetiti ivicama stakla kako bi se izbegli udarci i okrnjivanje.

Redovno čišćenje TECE Drainline kanalice

Pored vidljive staklene površine, potrebno je redovno čistiti i unutrašnjost tuš kanalice.

Postupak održavanja obuhvata:

1. pažljivo podizanje staklene rešetke
2. odlaganje rešetke na meku i stabilnu površinu
3. uklanjanje dlaka i krupnih nečistoća
4. čišćenje unutrašnjosti kanalice
5. proveru sifonskog elementa
6. ispiranje čistom vodom
7. čišćenje distancionih kopči
8. pažljivo vraćanje rešetke

Kod rešetke dužine 900 mm treba proveriti pravilno oslanjanje duž cele konstrukcije nakon vraćanja u telo kanalice.

Kompatibilnost sa TECE Drainline sistemom

Artikal 600994 predstavlja završnu staklenu rešetku. Ne predstavlja kompletnu tuš kanalicu i ne sadrži telo kanalice ni odvodni element.

Za kompletan sistem potrebni su:

• kompatibilno telo TECE Drainline tuš kanalice
• odgovarajući TECE Drainline odvod
• staklena rešetka 600994
• odvodna cev
• montažni elementi
• površinska hidroizolacija
• cementna košuljica
• lepak za pločice
• završna podna obloga

Pre poručivanja treba proveriti dimenziju, model i šifru postojećeg TECE Drainline sistema.

Ostale varijante staklenih rešetki

Porodica TECE Drainline staklenih rešetki sa satiniranom površinom obuhvata bele i crne varijante u više dužina.

Među zvanično prikazanim varijantama nalaze se:

• 600793: satinirano belo staklo, 700 mm
• 600794: satinirano crno staklo, 700 mm
• 600893: satinirano belo staklo, 800 mm
• 600894: satinirano crno staklo, 800 mm
• 600993: satinirano belo staklo, 900 mm
• 600994: satinirano crno staklo, 900 mm
• 601093: satinirano belo staklo, 1000 mm
• 601094: satinirano crno staklo, 1000 mm
• 601293: satinirano belo staklo, 1200 mm
• 601294: satinirano crno staklo, 1200 mm
• 601593: satinirano belo staklo, 1500 mm

Porodica proizvoda obuhvata ukupno 11 varijanti, pri čemu se poslednja varijanta nalazi na narednoj stranici liste.

Primena TECE Drainline staklene rešetke

TECE Drainline 600994 može se koristiti u:

• walk-in tuš prostorima
• tuševima bez izdignutog praga
• stambenim kupatilima
• hotelskim kupatilima
• wellness prostorima
• kupatilima sa crnim elementima
• tuš zonama sa linearnim odvodom
• TECE Drainline kanalicama dužine 900 mm

Kod ugradnje je potrebno pravilno nivelisati telo kanalice i formirati odgovarajući pad poda prema odvodnoj liniji.

Sadržaj isporuke

Artikal obuhvata:

• TECE Drainline dizajnersku staklenu rešetku
• nazivnu dužinu 900 mm
• konstrukciju od nerđajućeg čelika
• površinu od satiniranog crnog stakla

Artikal ne obuhvata:

• telo TECE Drainline tuš kanalice
• odvodni element
• kanalizacionu cev
• montažne nogice
• površinsku hidroizolaciju
• cementnu košuljicu
• lepak za pločice
• završnu keramiku
