TECE Drainline montažne nogice 94–142 mm za flat i standard odvode 660003

Montažne nogice za TECE Drainline tuš kanalice

TECE Drainline 660003 je komplet od četiri montažne nogice namenjen za podešavanje visine i fiksiranje položaja tela TECE Drainline tuš kanalice tokom ugradnje. Montažne nogice se postavljaju ispod tela kanalice i omogućavaju da se kanalica precizno nivelira pre povezivanja sa odvodnom instalacijom i izvođenja završnih slojeva poda.

Set je predviđen za TECE Drainline kanalice koje se koriste sa flat i standard odvodima. Raspon podešavanja od 94 do 142 mm omogućava prilagođavanje visine kanalice različitim dubinama podne konstrukcije i planiranom nivou završne keramike.

Komplet obuhvata četiri montažne nogice, zvučno-izolacione kapice i materijal potreban za pričvršćivanje. Šifra proizvoda je 660003, dok je GTIN 4027255022591.

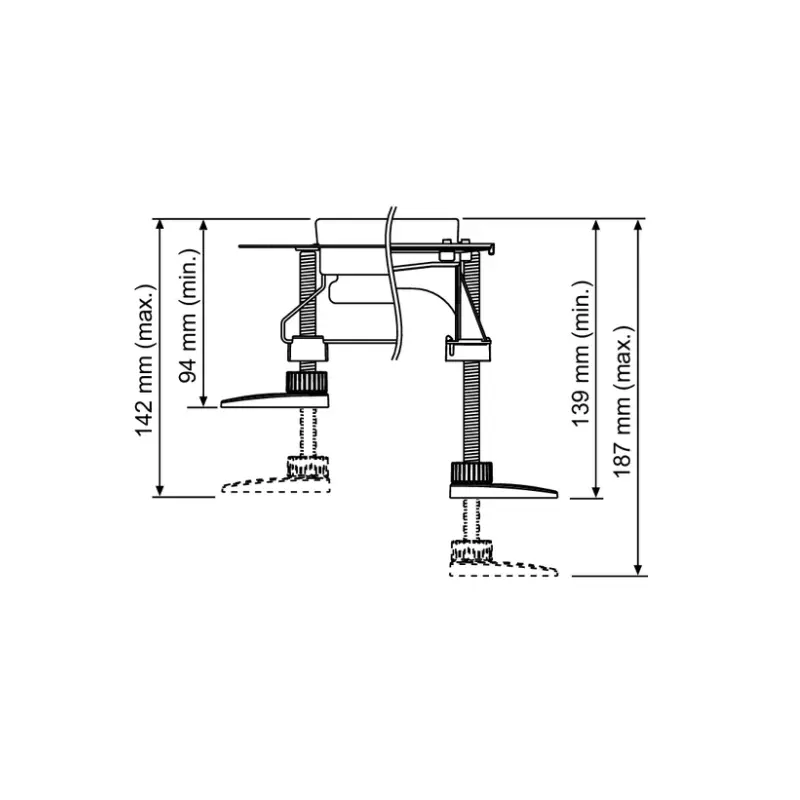

Podešavanje visine od 94 do 142 mm

Montažne nogice omogućavaju podešavanje visine tela kanalice u rasponu od 94 do 142 mm. Visina se podešava prema položaju odvodne cevi, dubini poda, debljini cementne košuljice i planiranoj visini završne podne obloge.

Podešavanje visine olakšava usklađivanje kanalice sa:

• položajem odvodnog elementa
• padom kanalizacione cevi
• visinom cementne košuljice
• nivoom hidroizolacije
• debljinom lepka
• debljinom podnih pločica
• završnim nivoom tuš prostora

Raspon od 94 do 142 mm odnosi se na mogućnost podešavanja montažnih nogica. Pre montaže potrebno je proveriti ukupnu ugradnu visinu kompletnog sistema, uključujući telo kanalice, izabrani odvod i sve građevinske slojeve.

Za flat i standard TECE Drainline odvode

Set 660003 namenjen je za TECE Drainline kanalice koje se kombinuju sa flat i standard odvodima.

Montažne nogice mogu se koristiti sa:

• TECE Drainline flat bočnim odvodom
• TECE Drainline standardnim bočnim odvodom
• odgovarajućim TECE Drainline telima kanalica
• različitim dužinama kompatibilnih kanalica

Za TECE Drainline Max odvod koristi se druga varijanta montažnih nogica, sa drugačijim rasponom podešavanja. Zbog toga je pre poručivanja potrebno proveriti tip izabranog odvoda i potrebnu ugradnu visinu.

Precizno nivelisanje tela kanalice

Montažne nogice omogućavaju precizno nivelisanje tela tuš kanalice pre izvođenja cementne košuljice. Pravilno nivelisana kanalica važna je za kasnije postavljanje završne rešetke ili poklopca i za usklađivanje sa nivoom podnih pločica.

Nivelisanje omogućava:

• postavljanje kanalice u pravilan horizontalni položaj
• podešavanje potrebne visine na svim osloncima
• stabilno povezivanje sa odvodnim elementom
• usklađivanje sa završnom visinom poda
• sprečavanje pomeranja tokom izvođenja radova
• precizno formiranje pada poda prema kanalici

Položaj kanalice treba proveriti libelom pre konačnog pričvršćivanja i zatvaranja podne konstrukcije.

Fiksiranje tokom grubih građevinskih radova

Osnovna funkcija montažnih nogica je da zadrže telo kanalice u definisanom položaju tokom grubih građevinskih radova. Kanalica se pomoću nogica postavlja na potrebnu visinu i učvršćuje pre izvođenja cementne košuljice.

Stabilno fiksiranje je važno tokom:

• povezivanja sa odvodnom cevi
• izvođenja cementne košuljice
• nanošenja hidroizolacije
• postavljanja podnih pločica
• formiranja pada tuš poda
• drugih radova u neposrednoj blizini kanalice

Bez pravilnog fiksiranja može doći do promene visine, nagiba ili položaja kanalice tokom izvođenja radova.

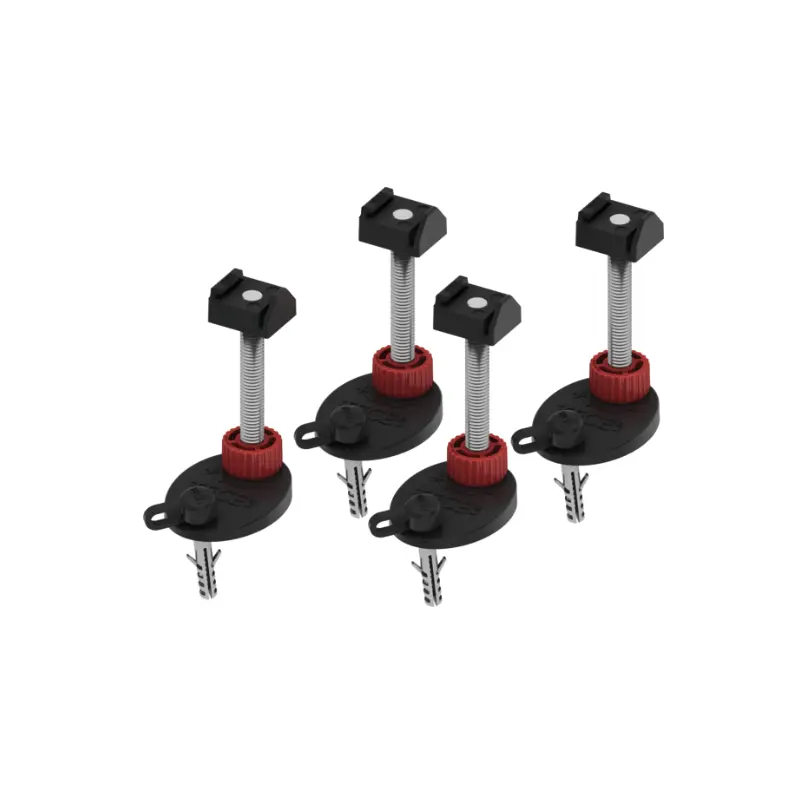

Četiri montažne nogice u kompletu

Set obuhvata četiri montažne nogice. Raspoređuju se duž tela kanalice kako bi se obezbedilo stabilno oslanjanje i ravnomerno podešavanje visine.

Četiri oslonca omogućavaju:

• stabilno postavljanje kanalice
• podešavanje visine na više tačaka
• nivelisanje po dužini i širini
• smanjenje mogućnosti uvijanja tela kanalice
• održavanje položaja tokom ugradnje
• ravnomerno prenošenje opterećenja na podlogu

Sve nogice treba pravilno postaviti i podesiti pre pričvršćivanja za podlogu.

Zvučno-izolacione kapice

Svaka montažna nogica isporučuje se sa zvučno-izolacionom kapicom. Kapice se postavljaju na mestu kontakta između montažne nogice i građevinske podloge.

Njihova namena je da:

• smanje direktan kontakt metalnih elemenata sa podlogom
• doprinesu akustičkom odvajanju kanalice
• smanje prenos vibracija kroz konstrukciju
• obezbede stabilniju kontaktnu površinu
• spreče direktno oslanjanje nogice na grubu podlogu

Zvučno-izolacione kapice ne zamenjuju kompletnu zvučnu izolaciju poda, već predstavljaju deo sistema za smanjenje prenosa zvuka preko tačaka oslanjanja.

Materijal za pričvršćivanje uključen u set

Uz montažne nogice isporučuje se i potreban materijal za pričvršćivanje. To omogućava fiksiranje nogica za pripremljenu podlogu nakon podešavanja visine i položaja kanalice.

Pre pričvršćivanja potrebno je proveriti:

• nosivost podloge
• ravnost površine
• položaj instalacija u podu
• konačnu visinu kanalice
• pravac odvodne cevi
• horizontalni položaj tela kanalice
• udaljenost kanalice od zida

Vrstu i način pričvršćivanja treba prilagoditi konkretnoj građevinskoj podlozi i tehničkim uputstvima za montažu.

Ugradnja montažnih nogica

Montažne nogice postavljaju se na predviđena mesta na telu TECE Drainline kanalice. Nakon njihovog postavljanja kanalica se dovodi na potrebnu visinu i nivelira.

Osnovni redosled montaže obuhvata:

1. postavljanje montažnih nogica na telo kanalice
2. postavljanje zvučno-izolacionih kapica
3. pozicioniranje kanalice na mesto ugradnje
4. podešavanje visine od 94 do 142 mm
5. nivelisanje tela kanalice
6. povezivanje sa odgovarajućim odvodom
7. proveru položaja prema završnom nivou poda
8. fiksiranje nogica za građevinsku podlogu
9. proveru stabilnosti kompletnog sklopa

Pre konačnog pričvršćivanja potrebno je još jednom proveriti sve dimenzije i položaj kanalice.

Planiranje završne visine poda

Prilikom podešavanja montažnih nogica potrebno je unapred izračunati završnu visinu poda. U obračun treba uključiti:

• visinu odvodnog elementa
• visinu tela kanalice
• debljinu cementne košuljice
• sloj površinske hidroizolacije
• debljinu lepka
• debljinu podne keramike
• visinu završne rešetke ili poklopca

Pogrešno podešena visina može dovesti do toga da kanalica ostane iznad ili ispod završnog nivoa poda. Korekcija položaja nakon izvođenja košuljice i hidroizolacije znatno je složenija.

Formiranje pada prema kanalici

Montažne nogice služe za podešavanje i stabilizaciju tela kanalice, ali ne formiraju pad tuš poda. Potreban pad mora biti izveden cementnom košuljicom i završnim podnim oblogama.

Prilikom podešavanja kanalice potrebno je ostaviti dovoljno prostora za:

• formiranje pada poda
• odgovarajuću debljinu košuljice
• nanošenje hidroizolacije
• postavljanje lepka
• ugradnju podnih pločica
• pravilan spoj sa završnom rešetkom

Pad treba da usmerava vodu sa cele površine tuša prema TECE Drainline kanalici.

Stabilna podloga za montažu

Montažne nogice treba postaviti na čvrstu, nosivu i pripremljenu podlogu. Površina treba da omogući sigurno pričvršćivanje i da zadrži položaj nogica tokom izvođenja građevinskih radova.

Pre montaže potrebno je ukloniti:

• prašinu
• rastresite delove materijala
• ostatke maltera
• masnoću
• druge nečistoće koje mogu uticati na pričvršćivanje

Takođe je potrebno proveriti da se na mestima pričvršćivanja ne nalaze cevi, električne instalacije ili drugi skriveni elementi.

Kompatibilnost sa drugim delovima sistema

TECE Drainline montažne nogice 660003 predstavljaju dodatnu komponentu sistema i ne mogu se koristiti kao samostalan proizvod.

Za kompletan sistem potrebni su:

• telo TECE Drainline tuš kanalice
• odgovarajući flat ili standard odvod
• montažne nogice 660003
• odgovarajuća dizajnerska rešetka ili poklopac
• odvodna cev
• površinska hidroizolacija
• cementna košuljica
• lepak za pločice
• završna podna obloga

Pre poručivanja treba proveriti kompatibilnost nogica sa izabranim telom kanalice i modelom odvoda.

Primena TECE Drainline montažnih nogica

TECE Drainline montažne nogice 660003 mogu se koristiti kod:

• ugradnje walk-in tuševa
• montaže TECE Drainline kanalica uz zid
• ugradnje kanalica na odstojanju od zida
• novih kupatila
• renoviranja postojećih kupatila
• stambenih objekata
• hotelskih kupatila
• poslovnih i sanitarnih prostora
• sistema sa flat odvodom
• sistema sa standardnim odvodom

Raspon podešavanja treba uporediti sa raspoloživom dubinom poda i ukupnom visinom izabranog odvodnog sistema.

Sadržaj isporuke

Set obuhvata:

• 4 TECE Drainline montažne nogice
• zvučno-izolacione kapice
• materijal za pričvršćivanje

Set ne obuhvata:

• telo TECE Drainline tuš kanalice
• flat odvod
• standardni odvod
• dizajnersku rešetku
• završni poklopac
• kanalizacionu cev
• hidroizolaciju
• cementnu košuljicu
• lepak za pločice
• podnu keramiku

Zvanični TECE podaci navode da se artikal isporučuje kao set od četiri montažne nogice sa zvučno-izolacionim kapicama i materijalom za pričvršćivanje
