TECE One set ugaonih ventila 1/2″ x 3/8″ (9820464)

Opis

Set ugaonih ventila za TECE One WC sa funkcijom bidea

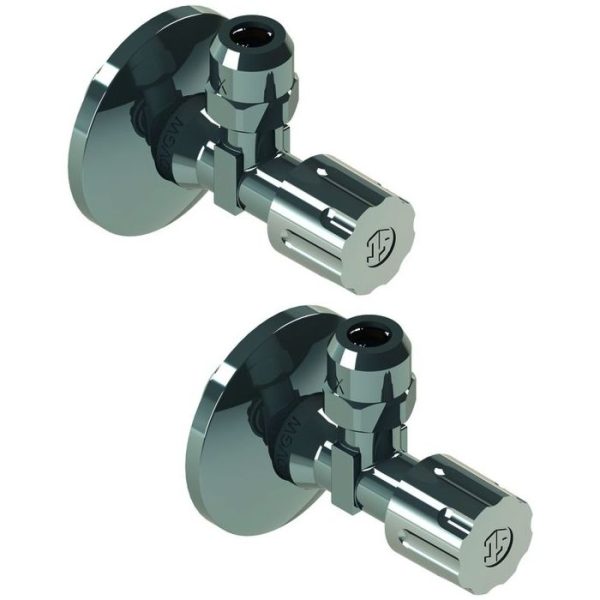

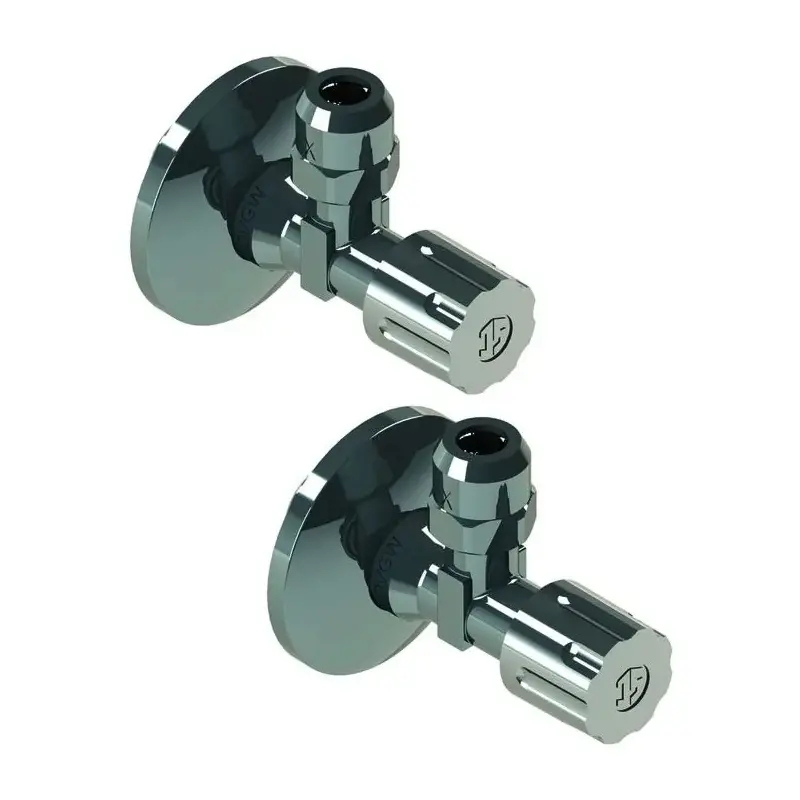

TECE One set ugaonih ventila 1/2″ x 3/8″ 9820464 predstavlja originalni komplet sanitarnih priključnih elemenata namenjen prvenstveno povezivanju dovoda tople i hladne vode za odgovarajući TECE One WC sa funkcijom bidea. U setu se nalaze dva hromirana ugaona ventila i pripadajuće ukrasne rozete, što omogućava formiranje dva odvojena priključka vode uz ujednačen završni izgled.

Na ITIM stranici proizvod je naveden u jednini kao EK ventil, ali zvanična TECE dokumentacija potvrđuje da šifra 9820464 označava komplet od dva ugaona ventila. Zbog toga se proizvod ne treba predstavljati kao jedan komad. Jedinica prodaje je set, a oba ventila imaju priključnu kombinaciju 1/2″ x 3/8″.

Glavna funkcija ugaonih ventila jeste omogućavanje kontrolisanog otvaranja i zatvaranja dovoda vode prema sanitarnoj opremi. Kod TECE One sistema dva ventila mogu se koristiti za odvojeni priključak hladne i tople vode, u skladu sa instalacionim zahtevima konkretnog modela WC-a sa funkcijom bidea.

TECE One dodatna oprema

Proizvod pripada dodatnoj opremi za TECE One sanitarni sistem. TECE One predstavlja WC sa funkcijom bidea koji koristi vodu za ličnu higijenu bez obavezne primene složenih elektronskih funkcija. Za pravilno povezivanje njegove funkcije pranja potrebno je obezbediti odgovarajuće dovode vode i priključne elemente.

Ugaoni ventili 9820464 čine završni deo između zidne vodovodne instalacije i priključnih creva sanitarnog uređaja. Njihov ugaoni oblik omogućava da se pravac dovoda promeni približno pod pravim uglom, što olakšava povezivanje kada priključna creva treba voditi paralelno sa zidom ili prema zadnjoj priključnoj zoni keramike.

Iako je proizvod naveden kao TECE One dodatna oprema, pre montaže treba proveriti tačan model keramike, način izvođenja dovoda i položaj zidnih priključaka. Ventili ne mogu da nadoknade nepravilno postavljene instalacione izvode ili neodgovarajuće rastojanje između priključnih tačaka.

Dva ugaona ventila u jednom setu

Zvanični TECE podaci potvrđuju da se u setu nalaze dva ugaona ventila. Ovakav obim odgovara sistemu sa zasebnim dovodom hladne i tople vode. Svaki ventil može zasebno da kontroliše pripadajući dovodni vod.

Mogućnost pojedinačnog zatvaranja dovoda praktična je prilikom početne montaže, provere instalacije i kasnijeg servisiranja. Kada je potrebno odvojiti priključno crevo ili pregledati sanitarnu opremu, odgovarajući ventil može se zatvoriti bez obaveznog prekidanja dovoda vode u celom objektu, pod uslovom da je ventil ispravan i pravilno ugrađen.

Oba ventila treba postaviti tako da ostanu dostupna za rukovanje i kontrolu. Ne treba ih sakriti iza konstrukcije ili keramike na način koji sprečava kasnije zatvaranje vode, pregled spojeva ili zamenu priključnog creva.

Priključne dimenzije 1/2″ x 3/8″

Svaki ugaoni ventil poseduje priključnu kombinaciju 1/2″ x 3/8″. Priključak od 1/2″ namenjen je povezivanju sa odgovarajućim zidnim priključkom vodovodne instalacije, dok se izlaz od 3/8″ koristi za povezivanje odgovarajućeg fleksibilnog priključnog creva.

Oznake 1/2″ i 3/8″ predstavljaju nominalne navojne dimenzije. Ne treba ih tumačiti kao stvarni spoljašnji prečnik kompletnog ventila. Pre montaže potrebno je proveriti da zidni izvodi, priključna creva i zaptivni elementi odgovaraju ovim dimenzijama.

Neodgovarajući adapteri i improvizovani prelazi mogu povećati broj spojeva i rizik od propuštanja. Kada god je moguće, priključno crevo treba neposredno povezati sa izlazom od 3/8″, u skladu sa tehničkim zahtevima sanitarne opreme.

Hromirana završna obrada

Zvanična TECE dokumentacija potvrđuje da su ugaoni ventili hromirani. Hromirana površina omogućava vizuelno usklađivanje sa velikim brojem sanitarnih armatura, priključaka i drugih metalnih detalja u kupatilu.

Pošto ventili mogu ostati vidljivi pored ili iza sanitarne keramike, završna obrada ima i estetsku ulogu. Površinu treba zaštititi od ogrebotina tokom montaže. Alat ne treba direktno postavljati preko vidljivog hromiranog dela bez odgovarajuće zaštite.

Za redovno čišćenje preporučuje se meka krpa i blago sredstvo pogodno za hromirane sanitarne površine. Gruba sredstva, abrazivni sunđeri, jake kiseline i neodgovarajući alati mogu ostaviti tragove ili oštetiti završni sloj.

Ukrasne rozete u kompletu

Uz oba ugaona ventila isporučuju se odgovarajuće rozete. Rozeta se postavlja uz završnu površinu zida i prekriva prelaz između ventila, zidnog priključka i otvora u keramičkoj ili drugoj zidnoj oblozi.

Rozete imaju prvenstveno završnu i dekorativnu funkciju. One ne zamenjuju pravilno zaptivanje navojnog spoja i ne rešavaju curenje iz priključka. Vodonepropusnost mora biti obezbeđena na samom spoju odgovarajućim postupkom i materijalom.

Pre konačnog povezivanja treba proveriti da li rozeta ravnomerno naleže uz zid. Prevelik, nepravilno izveden ili pomeren otvor u pločici može ostati delimično vidljiv i nakon postavljanja rozete.

Primena za dovod tople i hladne vode

Set od dva ventila odgovara instalaciji sa odvojenim priključkom hladne i tople vode za TECE One WC sa funkcijom bidea. Svaki dovod treba jasno identifikovati pre povezivanja kako ne bi došlo do zamene tople i hladne vode.

Položaj priključaka mora biti usklađen sa tehničkim crtežom sanitarnog uređaja i pripadajućim instalacionim setom. Pogrešan raspored može izazvati ukrštanje ili prekomerno savijanje priključnih creva.

Creva ne smeju biti zategnuta, priklještena ili savijena pod suviše malim poluprečnikom. Moraju imati dovoljno prostora da bez naprezanja povežu ugaoni ventil i odgovarajući priključak na sanitarnom uređaju.

Razlika između ugaonog i regulacionog ventila

Osnovna namena ugaonog ventila jeste otvaranje i zatvaranje dovoda vode prema priključenom uređaju. Ne treba ga automatski predstavljati kao precizan regulacioni element za kontinuirano podešavanje protoka, osim u okviru mogućnosti predviđenih njegovom konstrukcijom.

Tokom normalnog korišćenja ventil se uglavnom drži u potpuno otvorenom položaju. Zatvara se kada je potrebno servisiranje, zamena priključnog creva ili prekid dovoda prema sanitarnom uređaju.

Ako ventil ne može potpuno da zatvori vodu, teško se okreće ili propušta oko vretena i priključaka, potrebno je izvršiti pregled i po potrebi zamenu. Neispravan ventil ne treba ostaviti kao jedini servisni zaporni element.

Planiranje položaja zidnih priključaka

Zidni priključci za ventile moraju biti izvedeni na pravilnoj visini, međusobnom rastojanju i dubini u odnosu na završnu zidnu površinu. Planiranje treba obaviti prema tehničkoj dokumentaciji TECE One sistema koji se ugrađuje.

Ako je priključak postavljen preduboko, ventil i rozeta možda neće moći pravilno da nalegnu. Ako je priključak previše izvučen, između rozete i zida može ostati vidljiv razmak. Nepravilan položaj može otežati i povezivanje fleksibilnog creva.

Pre postavljanja pločica preporučuje se provera položaja oba priključka. Naknadno pomeranje već izvedenih vodova može zahtevati otvaranje završne zidne obloge.

Priprema pre montaže

Pre montaže potrebno je zatvoriti dovod vode i proveriti da u instalaciji nema pritiska. Zidni priključci moraju biti čisti, bez ostataka maltera, lepka, stare zaptivne trake ili drugih nečistoća.

Treba pregledati oba ventila i rozete. Na navojima ne sme biti deformacija, udaraca ili drugih oštećenja. Vidljiva hromirana površina treba da bude bez dubokih ogrebotina i tragova nastalih tokom transporta.

Pre ugradnje treba proveriti i da li priključna creva imaju odgovarajuće priključke od 3/8″. Nije poželjno započeti montažu pre nego što su potvrđene dimenzije svih delova kompletnog spoja.

Zaptivanje priključka od 1/2″

Navojni priključak od 1/2″ prema zidnoj instalaciji mora biti pravilno zaptiven odgovarajućim materijalom i postupkom za konkretnu vrstu navoja. Izbor zaptivnog sredstva treba uskladiti sa pravilima struke i karakteristikama priključka.

Zaptivni materijal ne treba nanositi u prevelikoj količini. Višak može otežati pravilno zavrtanje, povećati opterećenje na zidni priključak ili dospeti u unutrašnjost instalacije.

Ventil se postavlja tako da nakon zatezanja njegov izlaz od 3/8″ bude usmeren u odgovarajućem pravcu. Ne treba ga silom vraćati unazad ako takav postupak ugrožava zaptivenost navojnog spoja.

Povezivanje priključnog creva od 3/8″

Odgovarajuće fleksibilno crevo povezuje se sa izlazom ventila od 3/8″. Pre povezivanja treba proveriti da li se u matici creva nalazi ispravna zaptivka i da li su dodirne površine čiste.

Spoj se prvo postavlja rukom kako bi se izbeglo ukrštanje navoja. Završno zatezanje izvodi se kontrolisano, bez prekomerne sile koja bi mogla oštetiti zaptivku, maticu creva ili ventil.

Priključno crevo ne treba uvrtati oko njegove ose. Nakon montaže mora ostati slobodno položeno, bez oštrih pregiba, kontakta sa grubim ivicama ili stalnog mehaničkog naprezanja.

Kontrola nakon puštanja vode

Nakon završetka povezivanja oba ventila treba da budu zatvorena. Glavni dovod vode potom se otvara postepeno, a spojevi ventila sa zidnom instalacijom pažljivo se pregledaju.

Zatim se svaki ventil pojedinačno polako otvara. Potrebno je proveriti spoj od 3/8″, priključno crevo i priključak na sanitarnom uređaju. Na površinama ne sme biti kapljica niti tragova vlaženja.

Kontrolu treba ponoviti nakon određenog vremena i nakon nekoliko ciklusa korišćenja funkcije pranja. Sitno propuštanje ponekad nije odmah vidljivo, pa je važno pregledati celu priključnu zonu dok je još lako dostupna.

Servisiranje i bezbedno zatvaranje vode

Pre svakog servisiranja TECE One uređaja prvo treba zatvoriti oba ugaona ventila. Nakon zatvaranja proverava se da voda više ne dolazi do odgovarajućih priključaka.

Ako se priključno crevo uklanja, u njemu može ostati određena količina vode. Prostor treba zaštititi krpom ili odgovarajućom posudom kako voda ne bi dospela iza keramike ili na završne zidne površine.

Ventile je poželjno povremeno pažljivo zatvoriti i ponovo otvoriti tokom redovnog održavanja, kako bi se proverila njihova funkcionalnost. Postupak treba izvoditi bez prekomerne sile.

Pravilno održavanje hromiranih površina

Vidljive delove ventila i rozete treba čistiti mekom, vlažnom krpom. Posle čišćenja površina se može obrisati suvom mekom krpom kako bi se smanjilo zadržavanje kapljica i tragova kamenca.

Ne treba koristiti čeličnu vunu, abrazivne praškove, grube sunđere ili agresivna sredstva. Sredstvo za čišćenje ne treba ostavljati da deluje duže nego što je preporučeno, niti ga nanositi direktno u otvore i pokretne delove ventila.

TECE One set ugaonih ventila 1/2″ x 3/8″ 9820464 predstavlja originalni komplet od dva hromirana ventila sa rozetama. Namenjen je prvenstveno formiranju priključaka tople i hladne vode za odgovarajući TECE One WC sa funkcijom bidea. Pouzdan rad zahteva pravilno izvedene zidne priključke, odgovarajuća creva, stručno zaptivanje navojnih spojeva i temeljnu kontrolu nakon puštanja vode.
