Opis

Opis proizvoda

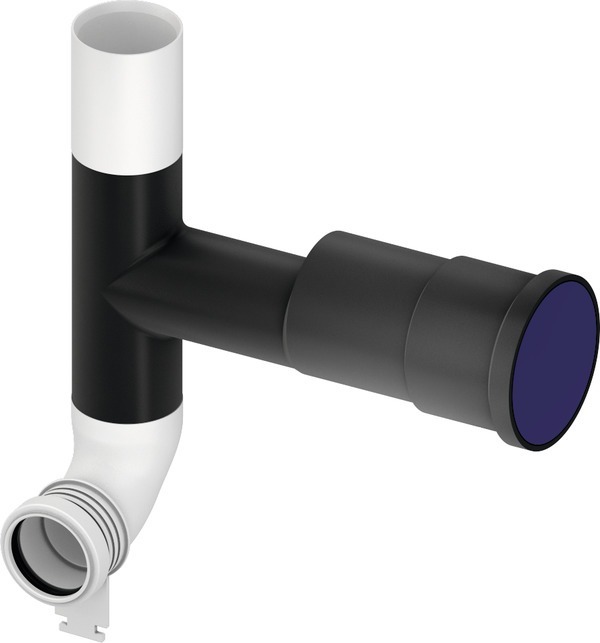

TECE Profil ispirna cev za odsis mirisa DN70 leva 90°, šifra 9820126, predstavlja originalni instalacioni i rezervni element namenjen odgovarajućim TECE Profil WC modulima sa funkcijom odvoda neprijatnih mirisa. ITIM proizvod vodi kao „TECE Ispirna Cev-Miris DN70 L“, dok zvanični TECE katalog precizira da je reč o levoj DN70 ispirnoj cevi pod uglom od 90°, namenjenoj zameni standardne ispirne cevi u sistemu sa odsisom mirisa.

Leva varijanta

Šifra 9820126 predstavlja levu varijantu. Ova oznaka je veoma važna jer TECE ima i desnu verziju sa šifrom 9820078. Dve cevi imaju istu osnovnu funkciju i nominalnu meru, ali je položaj priključka za ventilacioni sistem usmeren na različitu stranu.

Izbor leve ili desne verzije zavisi od rasporeda ventilacione cevi i prostora u konkretnoj predzidnoj konstrukciji.

Ugao 90°

Aktuelni TECE katalog za 9820126 navodi DN70, levu izvedbu i ugao 90°. To znači da priključna zona za odsis mirisa omogućava promenu pravca pod pravim uglom prema odgovarajućoj ventilacionoj instalaciji.

Ova geometrija treba da bude usklađena sa trasom ventilacione cevi još pre zatvaranja predzida.

Nominalna mera DN70

DN70 odnosi se na priključak sistema za odsis neprijatnih mirisa. Ova mera omogućava povezivanje sa odgovarajućim ventilacionim vodom i kompatibilnim sistemom ventilatora.

DN70 ne treba mešati sa odvodom WC šolje, koji koristi znatno veću nominalnu meru. Ova cev pripada ispiranju i ventilacionoj funkciji, ne fekalnom odvodu.

Ispirna cev

Ispirna cev vodi vodu iz vodokotlića prema WC šolji tokom ciklusa ispiranja. Kod verzije 9820126 konstrukcija je dodatno prilagođena povezivanju sistema za odsis neprijatnih mirisa.

Zato ona obavlja deo standardne funkcije ispiranja, ali istovremeno formira put kojim se vazduh može usmeravati prema ventilacionom sistemu.

Odsis neprijatnih mirisa

Sistem omogućava da se neprijatni mirisi izvlače neposredno iz zone WC šolje, umesto da se prvo prošire po kupatilu. Vazduh se preko prilagođene ispirne cevi i DN70 priključka vodi prema odgovarajućoj ventilaciji.

Za pravilan rad potreban je kompletan ventilacioni sistem. Sama ispirna cev nema motor ili ventilator i ne može samostalno usisavati vazduh.

Zamena standardne ispirne cevi

TECE izričito navodi da se ova komponenta koristi za zamenu standardne ispirne cevi. To znači da se kod kompatibilnog WC modula osnovna cev menja specijalnom verzijom koja omogućava priključivanje odvoda mirisa.

Takva nadogradnja mora biti izvedena dok je instalaciona zona dostupna ili prema mogućnostima konkretnog sistema.

TECE Profil modul visine 112 cm

Zvanična TECE dokumentacija navodi da su DN70 ispirne cevi za odsis mirisa pogodne za WC module konstrukcijske visine 1120 mm. To je važna kompatibilna karakteristika.

Ne treba automatski pretpostaviti da ista cev odgovara nižim modulima visine 980, 820 ili 750 mm, jer oni imaju drugačiju unutrašnju geometriju.

TECE Profil sistem

TECE Profil je sistem suve gradnje i predzidnih instalacija u kojem se WC modul integriše u noseću konstrukciju. Kod modula sa pripremom za odsis mirisa ventilaciona cev može da se vodi unutar predzida, tako da nakon završetka kupatila ostaje potpuno skrivena.

To daje čist završni izgled bez dodatnih vidljivih uređaja neposredno uz WC šolju.

Planiranje ventilacione trase

Pre izbora leve cevi treba utvrditi na kojoj strani modula postoji prostor za ventilacioni vod. Cevi, profili, susedni sanitarni elementi ili konstrukcija zida mogu ograničiti raspoloživu trasu.

Ako je ventilacija pogodnija sa desne strane, treba proveriti šifru 9820078 umesto ove leve verzije.

Povezivanje sa ventilatorom

TECE tehnička dokumentacija za module sa odsisom mirisa navodi povezivanje sa odgovarajućom ventilacijom preko DN70 priključka. Konkretan ventilator bira se prema projektu i potrebnim karakteristikama protoka.

Ventilator nije deo ispirne cevi i nabavlja se zasebno.

Dovod vode za ispiranje

Iako cev ima dodatnu ventilacionu funkciju, ona i dalje mora pravilno prenositi vodu tokom ispiranja. Zbog toga svi spojevi sa vodokotlićem i WC keramikom moraju biti pravilno postavljeni i zaptiveni.

Nepravilna montaža može uticati i na ispiranje i na rad sistema za odsis.

Kompatibilnost WC keramike

Starija TECE dokumentacija upozorava da određene WC šolje nisu pogodne za odsis mirisa kroz ovaj princip. Razlog može biti unutrašnja geometrija keramike koja ne omogućava pravilan protok vazduha.

Zato je kod projektovanja kompletnog sistema korisno proveriti kompatibilnost konkretne WC keramike, a ne samo samog TECE modula.

Montaža pre zatvaranja zida

Najjednostavnije je specijalnu ispirnu cev i ventilacioni priključak postaviti tokom grube faze instalacije. Tada su svi delovi dostupni za pravilno pozicioniranje i proveru.

Naknadna ugradnja nakon završetka zida može biti znatno složenija i zavisi od konstrukcije postojećeg modula.

Zaptivanje spojeva

Ispirna cev koristi odgovarajuće zaptivke prema vodokotliću i WC priključnoj zoni. One moraju biti čiste, neoštećene i pravilno postavljene.

Ventilacioni spoj takođe mora biti dovoljno zaptiven kako se vazduh ne bi nekontrolisano uvlačio iz predzida umesto iz WC zone.

Provera rada ispiranja

Nakon montaže treba izvršiti više ciklusa ispiranja i proveriti da nema curenja. Protok vode treba da ostane stabilan kao kod standardne ispirne cevi.

Ako postoje tragovi vode u predzidu, sistem se ne zatvara dok uzrok nije otklonjen.

Provera sistema za odsis

Nakon povezivanja ventilatora treba proveriti da vazduh pravilno ulazi iz zone WC šolje i odvodi se kroz DN70 instalaciju. Nepravilan smer, labav spoj ili blokirana cev mogu smanjiti efikasnost.

Kompletan sistem treba testirati pre završetka građevinskih radova.

Razlika u odnosu na desnu varijantu

9820126 je leva verzija, dok je 9820078 desna. Funkcija, DN70 priključak i primena na odgovarajućim 1120 mm modulima su isti, ali se razlikuje strana izvođenja ventilacione veze.

Ta razlika mora biti jasno navedena u nazivu proizvoda kako kupac ne bi poručio pogrešan element.

Održavanje

Sama ispirna cev nakon pravilne montaže nema delove koji zahtevaju redovno održavanje. Održava se ventilacioni sistem i eventualni ventilator prema njegovom proizvođačkom uputstvu.

Ako se tokom servisa vodokotlića uoči oštećenje zaptivke ili cevi, treba koristiti odgovarajući originalni rezervni deo.

Provera pre kupovine

Pre poručivanja treba potvrditi šifru 9820126, levu orijentaciju, DN70 priključak, ugao 90° i da se koristi odgovarajući TECE Profil WC modul visine 112 cm. Takođe treba proveriti trasu ventilacije i kompatibilnost planirane WC keramike sa sistemom odvoda mirisa.

TECE Profil ispirna cev za odsis mirisa DN70 leva 90° 9820126 predstavlja originalno sistemsko rešenje kojim se standardni put ispiranja kombinuje sa priključkom za odvođenje neprijatnih mirisa direktno iz WC zone, uz uredno skrivanje ventilacione instalacije unutar predzida.
