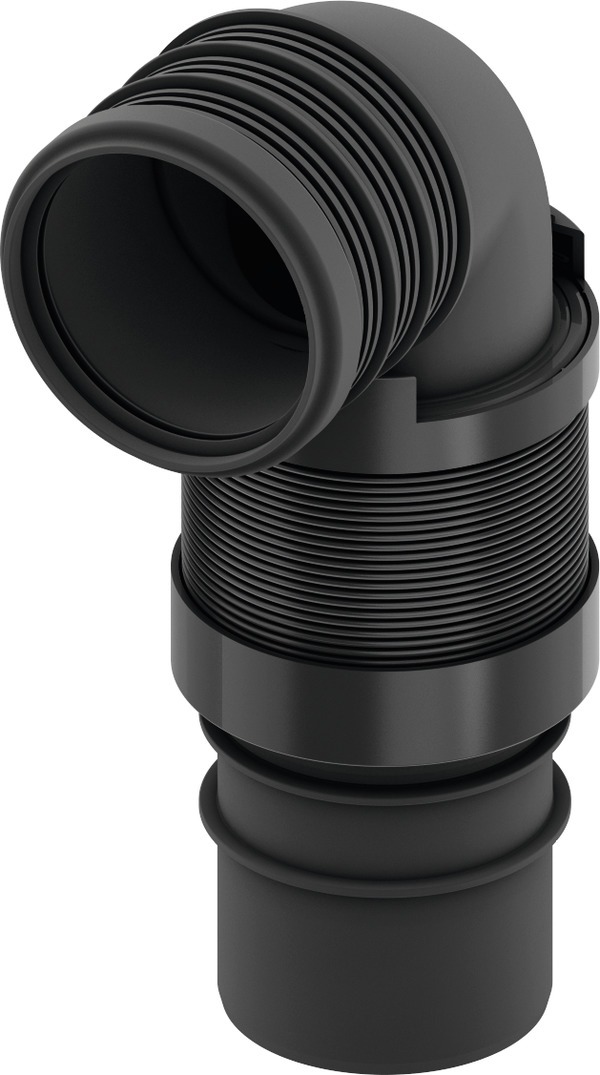

TECE fleksibilno WC priključno koleno DN90, šifra 9820317, predstavlja originalni odvodni priključni element namenjen odgovarajućim TECE WC instalacionim sistemima. ITIM proizvod vodi pod nazivom „TECE Koleno Za Kotlić 90 Flexi“, dok zvanična TECE dokumentacija preciznije definiše ovu šifru kao fleksibilno WC priključno koleno nominalne mere DN90 sa odgovarajućim priključnim setom. Proizvod je namenjen situacijama u kojima je potrebno povezati WC šolju sa odvodnom instalacijom uz veću mogućnost prilagođavanja položaja nego kod potpuno krutog standardnog odvodnog kolena.

Fleksibilna konstrukcija

Ključna karakteristika šifre 9820317 jeste fleksibilna konstrukcija. Za razliku od standardnog krutog kolena čija geometrija unapred određuje pravac priključka, fleksibilni element pruža dodatnu mogućnost prilagođavanja instalacionoj situaciji. To može biti korisno kada položaj kanalizacionog odvoda nije idealno usklađen sa standardnom osom WC modula ili kada konstrukcija konkretnog TECE sistema zahteva posebno oblikovan priključak.

Fleksibilnost ipak ne znači da se koleno može proizvoljno savijati u bilo kom položaju. Potrebno je zadržati pravilnu geometriju odvoda, dovoljan unutrašnji prolaz i spoj bez trajnog mehaničkog naprezanja.

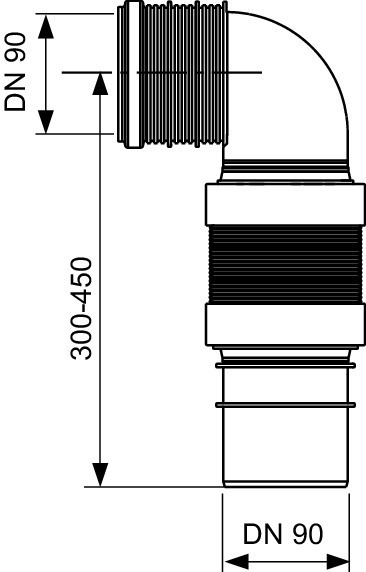

Nominalna mera DN90

Zvanični TECE podaci potvrđuju DN90 kao nominalnu priključnu meru. Oznaka DN90 odnosi se na kategoriju odvodnog priključka, a ne na ukupnu fizičku širinu proizvoda. To je važan podatak pri povezivanju WC šolje sa odgovarajućom kanalizacionom instalacijom.

Ako glavna kanalizaciona cev koristi drugu nominalnu meru, može biti potreban odgovarajući TECE adapter ili drugi sistemski prelaz. Takav dodatni element ne treba automatski podrazumevati kao deo ovog artikla osim kada je konkretno naveden u pakovanju.

PE-HD priključni set

TECE za 9820317 navodi priključni set od PE-HD materijala. PE-HD, odnosno polietilen visoke gustine, koristi se u sanitarnim i odvodnim instalacijama zbog odgovarajućih mehaničkih i hemijskih karakteristika.

U tehničkom opisu zato se PE-HD može navesti kao potvrđena karakteristika priključnog seta, ali nije potrebno u prodajni naziv dodavati komplikovanu oznaku materijala kada je kupcu važnija funkcija fleksibilnog DN90 priključka.

Namena u WC instalaciji

Koleno predstavlja deo odvodnog puta između WC keramike i kanalizacione instalacije. Njegova funkcija nije vezana za samo ispiranje vodokotlića, već za pouzdano odvođenje otpadne vode iz WC šolje.

Zbog toga ga treba razlikovati od ispirne cevi koja vodi čistu vodu iz vodokotlića prema WC šolji. Ispirna cev i odvodno koleno nalaze se u istoj zoni, ali imaju potpuno različite funkcije.

Primena u TECE Lux modulima

Zvanični servisni katalog navodi 9820317 kao originalnu komponentu odgovarajućih TECE Lux 200 i Lux 400 WC modula. To potvrđuje da se deo koristi u specifičnim TECE konstrukcijama gde je fleksibilni WC priključak predviđen fabričkim sistemom.

To ipak ne znači da je proizvod ograničen samo na jedan model. Najpouzdaniji način za potvrdu kompatibilnosti jeste servisni crtež konkretnog TECE modula.

Originalni rezervni deo

Kada se postojeće koleno ošteti tokom renoviranja, demontaže keramike ili servisa, originalna šifra 9820317 omogućava nabavku odgovarajućeg rezervnog dela bez menjanja čitavog modula.

Originalni deo je posebno važan kod skrivenih odvodnih instalacija jer nepravilna geometrija zamenskog proizvoda može otežati naleganje WC šolje ili stvoriti dodatno naprezanje spoja.

Prilagođavanje položaju odvoda

Fleksibilni priključak može olakšati usklađivanje položaja WC šolje i kanalizacione cevi. Ipak, osnovni kanalizacioni vod i dalje treba projektovati što pravilnije, sa odgovarajućim pravcem i padom.

Fleksibilno koleno nije zamena za loše projektovanu kanalizaciju niti bi trebalo da se koristi za kompenzaciju velikih grešaka u položaju odvoda.

Priprema za montažu

Pre postavljanja treba proveriti da su svi priključni delovi čisti, neoštećeni i odgovarajuće nominalne mere. Na površinama za zaptivanje ne sme biti građevinske prašine, ostataka maltera ili drugih čestica koje mogu uticati na naleganje zaptivke.

Takođe treba pregledati postojeće zaptivne elemente i po potrebi ih zameniti originalnim odgovarajućim delovima.

Pravilno zaptivanje

Svaki spoj u fekalnoj kanalizaciji mora pouzdano da zadržava otpadnu vodu i sprečava izlazak neprijatnih mirisa. Zaptivni elementi zato moraju biti pravilno postavljeni bez uvrtanja, presavijanja ili oštećenja.

Ako se koristi odgovarajuće montažno sredstvo za klizne zaptivke, treba koristiti proizvod pogodan za konkretan materijal i sistem.

Montaža bez preteranog savijanja

Iako je koleno fleksibilno, treba ga postaviti u prirodan položaj. Preterano savijanje može smanjiti efektivni presek odvoda ili stvoriti stalno mehaničko opterećenje.

Najbolje rešenje je ono u kojem fleksibilnost služi za fino prilagođavanje, a ne za stvaranje ekstremne promene pravca.

Položaj prema WC šolji

Priključak mora biti pravilno centriran prema izlazu iz WC keramike. Ako je osovina značajno pomerena, WC šolja možda neće pravilno nalegnuti na zid ili će spoj biti pod pritiskom.

Pre konačnog pričvršćivanja keramike treba proveriti da je spoj slobodan i da se WC šolja može postaviti bez nasilnog povlačenja odvodnog elementa.

Povezivanje sa kanalizacijom

Druga strana priključka povezuje se sa kanalizacionim sistemom prema konkretnoj konfiguraciji. Ako je potreban prelaz DN90 prema drugoj meri, koristi se odgovarajući sistemski adapter.

Pri izboru dodatnih delova treba proveriti servisni crtež i nominalne mere postojeće instalacije.

Provera spoja

Nakon montaže preporučljivo je izvršiti funkcionalnu probu pre nego što pristup spoju postane otežan. Puštanjem više ciklusa ispiranja može se proveriti da nema curenja i da voda nesmetano prolazi kroz odvod.

Posebno treba pregledati sve zaptivne spojeve i potvrditi da koleno nije promenilo položaj tokom montaže keramike.

Servisna zamena

Ako se 9820317 menja na postojećem sistemu, treba uporediti staro i novo koleno pre montaže. Položaj, priključne zone i način fiksiranja treba da odgovaraju originalnoj instalaciji.

Prilikom skidanja stare WC šolje treba izbegavati grubo povlačenje koje može oštetiti okolne nosače ili druge skrivene komponente modula.

Razlika u odnosu na kruto koleno

Standardno kruto DN90 koleno ima unapred definisanu geometriju. 9820317 pruža dodatnu fleksibilnost i zbog toga je namenjeno specifičnim konfiguracijama u kojima je takvo prilagođavanje predviđeno.

Jedno ne treba automatski koristiti kao zamenu za drugo samo zato što oba nose oznaku DN90.

Održavanje

Nakon pravilne ugradnje fleksibilno koleno nema pokretne servisne delove i ne zahteva redovno održavanje. Intervencija je potrebna samo kod fizičkog oštećenja, curenja ili rekonstrukcije kanalizacione veze.

Pravilna prvobitna montaža i odsustvo trajnog naprezanja najvažniji su za dugotrajan pouzdan rad.

Provera pre kupovine

Pre poručivanja treba proveriti ITIM šifru 9820317, nominalnu meru DN90 i servisni crtež postojećeg TECE modula. Posebno je važno potvrditi da konkretna instalacija koristi fleksibilnu varijantu priključnog kolena, a ne standardno kruto koleno druge šifre.

TECE fleksibilno WC priključno koleno DN90 9820317 predstavlja originalno sistemsko rešenje za odgovarajuće TECE WC module, sa mogućnošću prilagođavanja položaja priključka i fabrički definisanim PE-HD priključnim setom za pouzdanu vezu između keramike i kanalizacione instalacije.
