Opis proizvoda

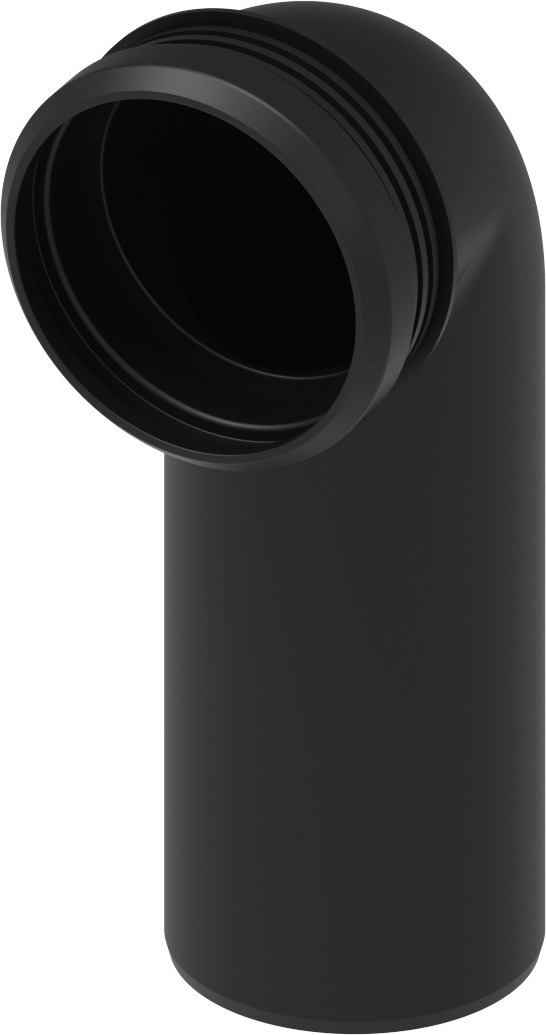

TECE koleno za ugradni vodokotlić 8 cm DN90, šifra 9820135, predstavlja originalni odvodni priključni element namenjen odgovarajućim TECE WC instalacionim sistemima. ITIM proizvod vodi kao „TECE Koleno Za Ugradni Kotlić 8cm 9820135“, dok tehnički podaci ovu šifru definišu kao WC odvodno koleno nominalne mere DN90 izrađeno od PP materijala. Šifra se pojavljuje u odgovarajućim TECEbox sistemima za zidanu odnosno mokru gradnju, uključujući instalacije male konstrukcijske dubine.

Odvodno koleno WC instalacije

Osnovna funkcija proizvoda je povezivanje WC odvodne zone sa kanalizacionom instalacijom. Koleno menja pravac trase i omogućava da se kanalizacioni vod usmeri prema postojećem ili projektovanom odvodu.

Pošto je deo fekalne kanalizacije, pravilno zaptivanje, pozicioniranje i mehanička stabilnost imaju veliki značaj za pouzdan rad instalacije.

Nominalna mera DN90

Za šifru 9820135 potvrđena je nominalna mera DN90. Ova oznaka odnosi se na priključnu kategoriju odvodnog sistema i ne predstavlja ukupnu spoljašnju dimenziju proizvoda.

Pri povezivanju sa glavnom kanalizacionom instalacijom treba proveriti da li se koristi DN90 direktno ili odgovarajući prelaz prema drugoj meri.

Materijal PP

Koleno je izrađeno od PP-a, odnosno polipropilena. Ovaj materijal pogodan je za sanitarne odvodne instalacije i omogućava sistemsko spajanje sa odgovarajućim kanalizacionim komponentama.

Materijal je potvrđena tehnička karakteristika i može se navesti u kratkom opisu proizvoda.

Primena u TECEbox sistemu

Šifra 9820135 pojavljuje se u dokumentaciji odgovarajućih TECEbox vodokotlića. TECEbox je prvenstveno namenjen mokroj odnosno zidanoj gradnji, gde se instalacioni delovi integrišu u zid.

Zbog toga ovaj proizvod ne treba opisivati kao univerzalno koleno za svaki TECE Profil suvomontažni modul bez dodatne provere.

Primena kod sistema dubine 8 cm

ITIM artikal direktno povezuje sa ugradnim vodokotlićem dubine 8 cm. Kod ovako tankih instalacionih konstrukcija odvodni elementi moraju biti pravilno oblikovani kako bi kompletna kanalizaciona veza stala u raspoloživi prostor.

Dubina sistema ipak nije jedini kriterijum kompatibilnosti. Potrebno je proveriti servisnu šifru konkretnog vodokotlića.

Mokra odnosno zidana gradnja

Kod zidane ugradnje koleno se postavlja pre završetka građevinskih radova. Nakon toga instalaciona zona se zatvara i oblaže završnim materijalom.

Zbog ograničenog kasnijeg pristupa svi spojevi moraju biti pravilno provereni pre zatvaranja zida.

Povezivanje sa WC šoljom

Odvodno koleno predstavlja jednu komponentu između sanitarne keramike i glavne kanalizacije. Završna veza prema WC šolji koristi odgovarajuću spojnu garnituru i zaptivne elemente.

9820135 ne treba predstavljati kao kompletan priključni set ako dodatni elementi nisu deo konkretne prodajne stavke.

Odnos prema redukciji

U odgovarajućim TECE instalacijama mogu se koristiti dodatni prelazni elementi za spajanje DN90 odvodne zone sa većim kanalizacionim prečnikom.

Redukcija odnosno prelaz i samo koleno nisu isti proizvod. Koleno prvenstveno menja pravac trase, dok redukcija prilagođava priključnu meru.

Zaptivke

Odvodno koleno koristi odgovarajuće zaptivne elemente u kompletnoj instalaciji. Ako se koleno menja zbog curenja, potrebno je pregledati i stanje zaptivke.

Novo koleno neće rešiti problem ako je zaptivni element nepravilno postavljen, istrošen ili fizički oštećen.

Nosač kolena

U određenim konstrukcijama odvodno koleno se dodatno stabilizuje nosačem ili stegom. Takav element pomaže da se odvod zadrži u pravilnoj osi prema budućoj WC šolji.

Šifra 9820135 odnosi se na samo odvodno koleno i ne treba automatski podrazumevati da se sa njim isporučuje svaki nosač prikazan na servisnom crtežu.

Montaža bez naprezanja

Koleno treba postaviti tako da kanalizaciona cev prirodno prati projektovanu trasu. Ne treba ga silom uvijati ili povlačiti kako bi se spojilo sa nepravilno postavljenom cevi.

Stalno bočno naprezanje može nepovoljno uticati na zaptivni spoj i stabilnost instalacije.

Priprema priključnih površina

Pre sklapanja treba proveriti da su sve priključne površine čiste i bez građevinske prašine, peska ili ostataka materijala. Nečistoća u zaptivnoj zoni može sprečiti pravilno naleganje spoja.

Takođe treba proveriti da ivice kolena i cevi nisu fizički oštećene.

Zaptivanje spoja

Zaptivni element mora biti pravilno smešten u predviđeni položaj. Tokom spajanja ne sme da se izvrne ili izgura.

Za sastavljanje treba koristiti postupak i eventualno montažno sredstvo pogodno za konkretnu vrstu kanalizacionog spoja, a ne proizvoljne lepkove.

Položaj WC odvoda

Odvod mora biti pravilno centriran prema budućoj WC šolji. Ako je instalacija previsoka, preniska ili bočno pomerena, završno povezivanje keramike može zahtevati nepotrebno naprezanje.

Zbog toga se položaj proverava prema tehničkim kotama vodokotlića i sanitarne keramike.

Provera pre zatvaranja zida

Nakon montaže treba proveriti stabilnost svih odvodnih spojeva i po mogućnosti izvršiti funkcionalnu probu sistema. Posebno se kontrolišu zaptivne zone i položaj kolena.

Sve korekcije znatno su jednostavnije dok je instalaciona konstrukcija otvorena.

Servisna zamena

Koleno 9820135 može biti potrebno kao rezervni deo ako je originalna komponenta oštećena tokom demontaže, građevinskih radova ili rekonstrukcije.

Ako je sistem već zatvoren zidom, način pristupa zavisiće od pozicije i vrste postojećeg instalacionog sistema.

Razlika u odnosu na druga TECE kolena

TECE koristi više različitih šifri odvodnih kolena za različite generacije i tipove WC modula. Zato 9820135 ne treba predstavljati kao univerzalnu zamenu za svako TECE DN90 koleno.

Servisna dokumentacija konkretnog vodokotlića ima prednost pri izboru rezervnog dela.

Razlika u odnosu na redukciju

Koleno i redukcija mogu biti deo iste odvodne instalacije, ali imaju različite funkcije. Redukcija menja nominalnu meru priključka, dok koleno omogućava promenu pravca odvodne trase.

Održavanje

Nakon pravilne montaže odvodno koleno nema pokretne delove i ne zahteva redovno održavanje. Intervencija je potrebna samo ako dođe do curenja, fizičkog oštećenja ili rekonstrukcije instalacije.

Najvažnije je da prvobitna montaža bude izvedena bez naprezanja i sa pravilno postavljenim zaptivkama.

Provera kompatibilnosti

Pre poručivanja treba proveriti da servisni crtež postojećeg TECE vodokotlića navodi šifru 9820135. Sama činjenica da sistem ima malu dubinu ili DN90 odvod nije dovoljna za potpunu potvrdu kompatibilnosti.

Originalna šifra treba da bude glavni kriterijum, a DN90 i PP dodatne potvrđene karakteristike.

Provera pre kupovine

Potrebno je proveriti šifru 9820135, nominalni odvod DN90, konstrukciju postojećeg vodokotlića i eventualnu potrebu za dodatnom zaptivkom, nosačem ili prelaznim elementom. Ako servisni crtež navodi drugu šifru, treba koristiti deo predviđen upravo za taj sistem.

TECE koleno za ugradni vodokotlić 8 cm DN90 9820135 predstavlja originalni PP odvodni element za odgovarajuće TECE WC instalacije. Njegova pravilna identifikacija, stabilno pozicioniranje i kvalitetno zaptivanje ključni su za pouzdanu kanalizacionu vezu skrivenu unutar zida.
