Opis

Opis proizvoda

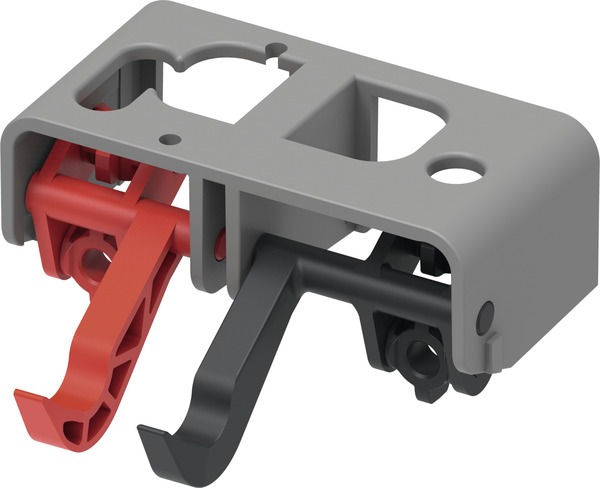

TECE kukica za tipku, šifra 9820016, predstavlja originalni rezervni element mehanizma aktiviranja odgovarajućih TECE ugradnih vodokotlića. ITIM ovaj proizvod vodi kao „kukica za tipku“, dok se u tehničkoj TECE dokumentaciji ista šifra pojavljuje kao aktivacioni blok. Zbog toga se u prodajnom nazivu zadržava jednostavan ITIM termin „kukica“, dok detaljan opis precizira njenu stvarnu funkciju unutar mehanizma.

Funkcija aktivacionog bloka

Aktivaciona tipka sama ne otvara odvodni ventil neposrednim kontaktom. Između završne ploče i unutrašnjeg mehanizma nalazi se više elemenata koji prenose pokret korisnika.

9820016 predstavlja jednu od komponenti tog sistema i učestvuje u pravilnom prenosu komande prema mehanizmu za ispiranje.

Originalni TECE rezervni deo

Šifra 9820016 pojavljuje se u servisnim crtežima odgovarajućih TECE Uni vodokotlića. To omogućava zamenu pojedinačne komponente bez menjanja čitavog vodokotlića kada su ostali delovi funkcionalni.

Originalna šifra je posebno važna jer male razlike u obliku i dimenzijama mogu uticati na pravilan hod aktivacione tipke.

Primena kod standardnih vodokotlića

Aktivacioni blok se pojavljuje u odgovarajućim Uni vodokotlićima različitih konstrukcijskih visina. To potvrđuje da njegova funkcija nije vezana samo za jednu završnu tipku ili jednu visinu predzida.

Tačnu kompatibilnost ipak treba proveriti prema servisnom crtežu konkretnog vodokotlića.

Odnos prema aktivacionoj tipki

Kukica odnosno aktivacioni blok nalazi se iza završne tipke i nije vidljiv tokom normalnog korišćenja. Njegova pravilna pozicija utiče na način prenosa komande.

Ako je deo polomljen, nedostaje ili je pogrešno postavljen, tipka može imati prevelik prazan hod ili ne aktivirati ispiranje.

Odnos prema aktivacionim šipkama

TECE koristi odgovarajuće aktivacione šipke i druge elemente između tipke i odvodnog ventila. Aktivacioni blok sarađuje sa njima, ali nije isto što i sama šipka.

Prilikom servisa treba utvrditi koji deo je zaista oštećen i naručiti odgovarajuću šifru.

Odnos prema odvodnom ventilu

9820016 nije odvodni ventil. Ventil se nalazi unutar rezervoara i direktno kontroliše ispuštanje vode, dok kukica samo učestvuje u prenosu komande.

Ako voda stalno curi u WC šolju bez pritiskanja tipke, problem je verovatnije u ventilu ili njegovoj zaptivci.

Simptomi mogućeg kvara

Problem sa aktivacionim blokom može se manifestovati kao nepravilan osećaj pri pritiskanju tipke, prevelik prazan hod, nemogućnost aktiviranja jednog režima ili pomeranje unutrašnjih montažnih delova.

Pre zamene treba pregledati i šipke, nosače, okvir i samu aktivacionu ploču.

Servisni pristup

Do komponente se pristupa preko servisnog otvora iza tipke. Ako je vodokotlić pravilno instaliran, nije potrebno otvarati zid ili skidati keramiku.

To predstavlja jednu od osnovnih servisnih prednosti ugradnog vodokotlića.

Demontaža

Aktivaciona tipka prvo se uklanja prema postupku za konkretnu seriju. Nakon toga se pažljivo skidaju potrebni unutrašnji elementi kako bi se pristupilo aktivacionom bloku.

Korisno je zapamtiti ili fotografisati položaj delova pre njihovog skidanja.

Montaža rezervnog dela

Novi 9820016 postavlja se na sistemski predviđenu poziciju. Ne treba ga nasilno prilagođavati ako geometrija ne odgovara postojećem mehanizmu.

Ako novi deo ne naleže na isti način kao prethodni, potrebno je proveriti model i generaciju vodokotlića.

Podešavanje tipke

Nakon zamene mogu biti potrebna podešavanja aktivacionih šipki kako bi tipka imala pravilan hod. Preduga šipka može stalno pritiskati mehanizam, dok prekratka može izazvati prevelik prazan hod.

Podešavanje treba izvršiti prema originalnom montažnom postupku.

Testiranje nakon servisa

Posle ponovne montaže treba testirati sve dostupne režime ispiranja. Tipka treba slobodno da se vraća u početni položaj i ne sme ostajati pod pritiskom.

Odvodni ventil nakon svakog ciklusa treba potpuno da zatvori protok vode.

Kompatibilnost sa različitim tipkama

Aktivacioni blok pripada unutrašnjem mehanizmu vodokotlića, dok se završne tipke mogu razlikovati po seriji, dizajnu i načinu montaže.

Zato kompatibilnost ne treba određivati samo prema izgledu tipke, već prema servisnoj dokumentaciji vodokotlića.

Razlika u odnosu na easy fit sistem

Novije TECE instalacije koriste easy fit elemente za jednostavniju montažu aktivacionih tipki. Aktivacioni blok i easy fit pričvršćenje predstavljaju različite komponente.

Jedno zato ne treba koristiti kao zamenu za drugo.

Starije i novije generacije

Šifra 9820016 pojavljuje se kroz više generacija odgovarajućih Uni vodokotlića, ali su neki drugi delovi sistema tokom vremena menjani i modernizovani.

Zbog toga je servisni crtež konkretnog sistema najbolji način za potvrdu svih potrebnih rezervnih komponenti.

Održavanje

Aktivacioni blok nema definisan redovan interval zamene. Menja se kada je fizički oštećen, nedostaje ili više ne omogućava pravilan rad mehanizma.

Prilikom servisa iz aktivacione zone treba ukloniti građevinsku prašinu i nečistoće koje mogu otežavati slobodan hod delova.

Zašto je originalna šifra važna

Na tržištu mogu postojati delovi sličnog izgleda, ali razlika od nekoliko milimetara ili drugačiji oblik kopče može biti dovoljan da mehanizam ne radi pravilno.

Zbog toga je ITIM šifra 9820016 ključni podatak za poručivanje.

Provera pre kupovine

Pre naručivanja treba proveriti šifru 9820016 i uporediti je sa servisnim crtežom postojećeg vodokotlića. Ako je problem u odvodnom ventilu, šipkama, okviru tipke ili drugom delu, potrebna je druga rezervna komponenta.

TECE kukica za tipku 9820016, tehnički aktivacioni blok, predstavlja mali ali važan originalni deo koji učestvuje u prenosu komande sa završne aktivacione tipke prema unutrašnjem mehanizmu odgovarajućeg TECE vodokotlića.
