Opis

Opis proizvoda

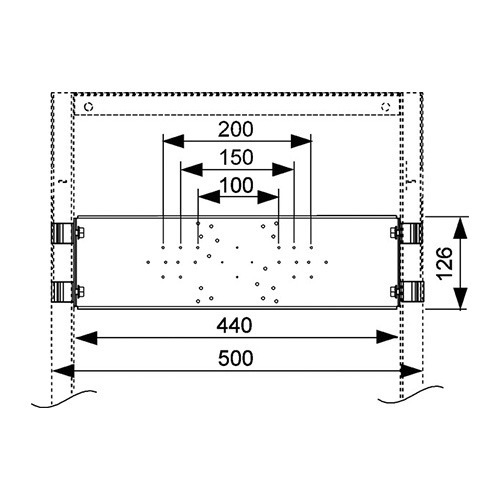

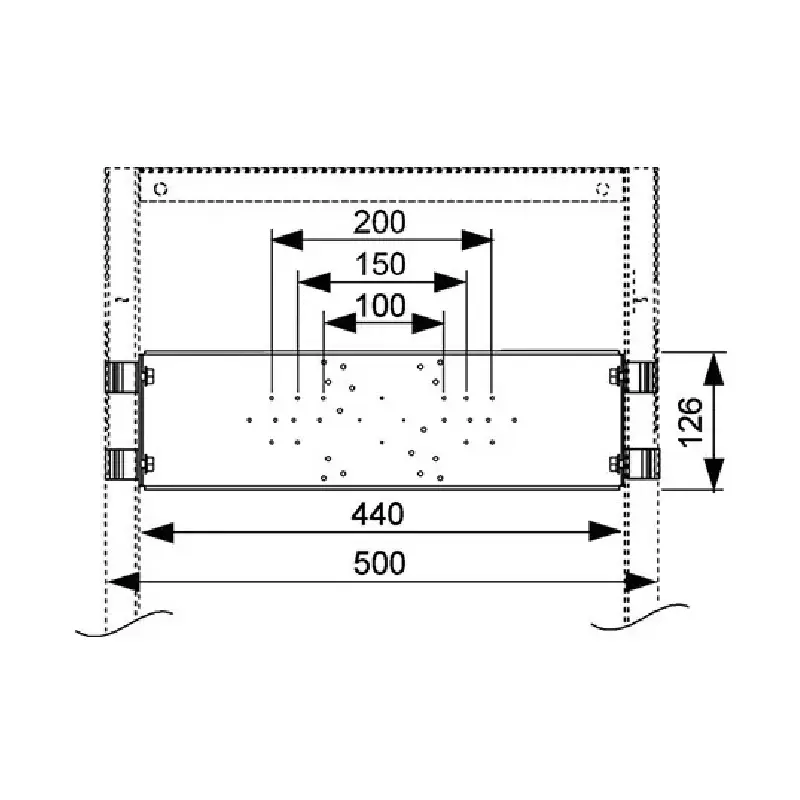

TECE Profil montažna traverza za ugradne i spoljne armature, šifra 9020041, predstavlja sistemski noseći element namenjen pripremi i stabilnom pričvršćivanju odgovarajućih sanitarnih armatura u TECE Profil predzidnoj konstrukciji. ITIM proizvod vodi pod nazivom koji pominje modul za lavabo, ali zvanični TECE izvor ovu konkretnu šifru jasno definiše kao montažnu traverzu za nadzidne i podžbukne odnosno ugradne armature. Zbog toga je za webshop preciznije koristiti naziv koji opisuje stvarnu funkciju artikla.

Šta predstavlja montažna traverza

Traverza je poprečni montažni element koji se postavlja između odgovarajućih delova TECE Profil konstrukcije i formira stabilnu zonu za pričvršćivanje armature ili njenih priključaka. Za razliku od kompletnog sanitarnog modula, ona nema sopstveni okvir koji se pruža od poda do veće konstrukcijske visine.

Njena prednost je u tome što se može pozicionirati tamo gde je potrebna čvrsta montažna površina, bez ugradnje kompletnog modula za lavabo, tuš ili kadu.

TECE Profil sistem

Proizvod pripada TECE Profil modularnom sistemu za izradu predzidnih i suvomontažnih sanitarnih instalacija. Sistem omogućava da se između nosećih profila postavljaju različite montažne traverze, priključni elementi i sanitarni moduli.

Na taj način instalaciona konstrukcija može biti prilagođena konkretnom kupatilu i rasporedu armatura.

Primena sa ugradnim armaturama

Ugradna armatura ima glavno funkcionalno telo skriveno iza završnog zida. To telo mora biti stabilno pričvršćeno i postavljeno na tačno definisanoj dubini u odnosu na buduću površinu pločice.

Montažna traverza omogućava da se odgovarajuće telo ili njegov nosač pričvrsti za čvrstu sistemsku osnovu, umesto direktno za završnu oblogu.

Primena sa spoljnim armaturama

Kod spoljne odnosno nadzidne armature sama baterija ostaje vidljiva, ali priključne tačke iza zida moraju biti stabilno postavljene. Traverza može služiti kao osnova za odgovarajuća zidna kolena ili priključne blokove.

Razmak i položaj priključaka određuju se prema modelu izabrane baterije.

Primena kod lavaboa

ITIM naziv pominje lavabo zato što je jedna od mogućih primena priprema armature u zoni umivaonika. Kod zidne lavabo baterije potrebno je pravilno postaviti telo ili priključke iznad sanitarne keramike.

Traverza omogućava da se ta pozicija definiše nezavisno od klasičnih priključaka ispod lavaboa.

Primena kod tuša

U tuš zoni proizvod može da posluži kao čvrsta montažna baza za odgovarajuće ugradne ili spoljne armature, u zavisnosti od projekta. Konačni raspored zavisi od položaja ručnog i nadglavnog tuša, mešača i drugih elemenata.

Pre montaže treba imati tehničku dokumentaciju svih funkcionalnih komponenti.

Primena kod kade

Traverza se može koristiti i za pripremu odgovarajućih kadnih armatura ako konkretna TECE konfiguracija i armatura to omogućavaju. Položaj se tada usklađuje sa visinom kade i priključnim zahtevima baterije.

Stabilnost priključaka

Jedna od najvažnijih funkcija traverze je sprečavanje pomeranja priključnih tačaka tokom završne montaže. Kada instalater zateže armaturu ili spojne elemente, sila se prenosi na stabilnu konstrukciju, a ne samo na cev.

To smanjuje rizik od mehaničkog naprezanja skrivenih cevnih spojeva.

Planiranje visine

Pošto traverza nije kompletan fiksni modul određene visine, njen položaj može da se prilagodi zahtevima konkretne instalacije u okviru kompatibilne TECE Profil konstrukcije.

Kod lavabo baterije visina se određuje prema keramičkom elementu, a kod tuš ili kadne instalacije prema ergonomiji i tehničkim zahtevima armature.

Planiranje dubine

Ugradne armature imaju vrlo precizan dozvoljeni raspon dubine. Pre pričvršćivanja traverze i tela armature treba uračunati završne ploče, hidroizolaciju, lepak i pločice.

Ako se dubina pogrešno proceni, završna rozeta ili ručica možda neće moći pravilno da se montiraju.

Vodovodni priključci

Hladna i topla voda dovode se prema armaturi na način predviđen konkretnim cevnim sistemom. Traverza obezbeđuje noseću osnovu, ali ne određuje automatski prečnik cevi ili vrstu spojnice.

Ove karakteristike treba birati prema armaturi i projektovanoj vodovodnoj instalaciji.

Montaža u TECE Profil konstrukciji

Traverza se postavlja u odgovarajući TECE Profil predzid pre završnog oblaganja. Položaj se proverava u odnosu na osu sanitarije i budući gotov pod.

Pre konačnog pričvršćivanja treba proveriti horizontalu, naročito kod zidnih baterija gde će nepravilnost biti jasno vidljiva nakon završetka kupatila.

Montaža u suvoj gradnji

Glavna prednost TECE Profil sistema je mogućnost izvođenja stabilne instalacije iza lakih zidnih obloga. Traverza preuzima mehaničku funkciju nosača, dok gips-kartonske ili druge završne ploče zatvaraju konstrukciju.

Armatura se zato ne oslanja direktno na samu ploču.

Hidroizolacija

Kada se proizvod koristi u zoni tuša, kade ili drugoj mokroj zoni, prodori oko armature moraju se pravilno hidroizolovati. Traverza nije hidroizolacioni element i ne zamenjuje zaptivne manžetne ili odgovarajuću hidroizolacionu obradu.

Proba pod pritiskom

Pre zatvaranja zida svi priključci armature treba da budu testirani. Dovod se stavlja pod pritisak i kontrolišu se svi skriveni spojevi.

Zid se ne zatvara dok se ne potvrdi potpuna nepropusnost.

Završna zidna obloga

Nakon provere instalacije konstrukcija se oblaže odgovarajućim pločama, hidroizoluje po potrebi i završava pločicama ili drugim materijalom. Otvori za armaturu moraju odgovarati proizvođačkom šablonu.

Razlika u odnosu na kompletan lavabo modul

9020041 nije kompletan TECE Profil montažni element za lavabo poput šifre 9310000. Lavabo modul ima samonoseći okvir, noge i noseće tačke za keramiku, dok 9020041 predstavlja montažnu traverzu za armature.

Ovo je važna razlika za kupca i razlog zbog kojeg u prodajnom nazivu ne treba ostaviti formulaciju koja bi mogla da sugeriše kompletan lavabo modul.

Razlika u odnosu na 9020040

TECE u istoj grupi ima više montažnih traverzi za armature. Slična namena ne znači da su različite šifre identične. Tačan izbor treba napraviti prema TECE dokumentaciji i potrebnoj konfiguraciji.

Servis

Nakon završetka zida sama traverza nema pokretne delove i ne zahteva redovno održavanje. Servisiraju se funkcionalni elementi armature sa prednje strane, u skladu sa njenom konstrukcijom.

Provera pre kupovine

Pre poručivanja treba potvrditi šifru 9020041, TECE Profil konstrukciju, model armature, njene montažne tačke i željenu poziciju. Ako je potreban kompletan okvir koji nosi i lavabo, treba izabrati odgovarajući TECE Profil lavabo modul, a ne ovu traverzu.

TECE Profil montažna traverza 9020041 predstavlja praktično sistemsko rešenje za precizno i stabilno pričvršćivanje odgovarajućih ugradnih i spoljašnjih armatura u predzidnoj konstrukciji, uz slobodu podešavanja položaja prema projektu.
