TECE montažne nogice za Drainprofile tuš kanalice 674000

Montažne nogice za TECE Drainprofile odvode

TECE 674000 je set montažnih nogica namenjen za podešavanje visine, nivelisanje i učvršćivanje TECE Drainprofile odvodnih elemenata tokom početne faze ugradnje. Nogice se postavljaju ispod odvodnog tela i omogućavaju da se njegov položaj uskladi sa planiranom visinom cementne košuljice, završnog tuš profila i podne keramike.

Zvanična TECE dokumentacija navodi da se montažne nogice koriste za jednostavno podešavanje visine i fiksiranje položaja Drainprofile odvoda tokom grube građevinske montaže. Komplet sadrži tri nogice, zvučno-izolacione kapice i potreban materijal za pričvršćivanje.

Šifra proizvoda je 674000, a GTIN 4027255059504. Proizvod se isporučuje kao jedan komplet.

Kompatibilnost sa TECE Drainprofile sistemom

Montažne nogice namenjene su odgovarajućim TECE Drainprofile odvodnim elementima. Mogu se koristiti sa tri osnovne izvedbe odvoda:

• standardnim Drainprofile odvodom
• niskim Drainprofile odvodom
• vertikalnim Drainprofile odvodom

Raspon podešavanja razlikuje se u zavisnosti od konstrukcione visine konkretnog odvoda.

Nogice nisu završni deo tuš kanalice i nakon ugradnje ostaju unutar podne konstrukcije. Njihova funkcija je da podrže i stabilizuju odvod pre izvođenja košuljice.

Podešavanje visine standardnog odvoda

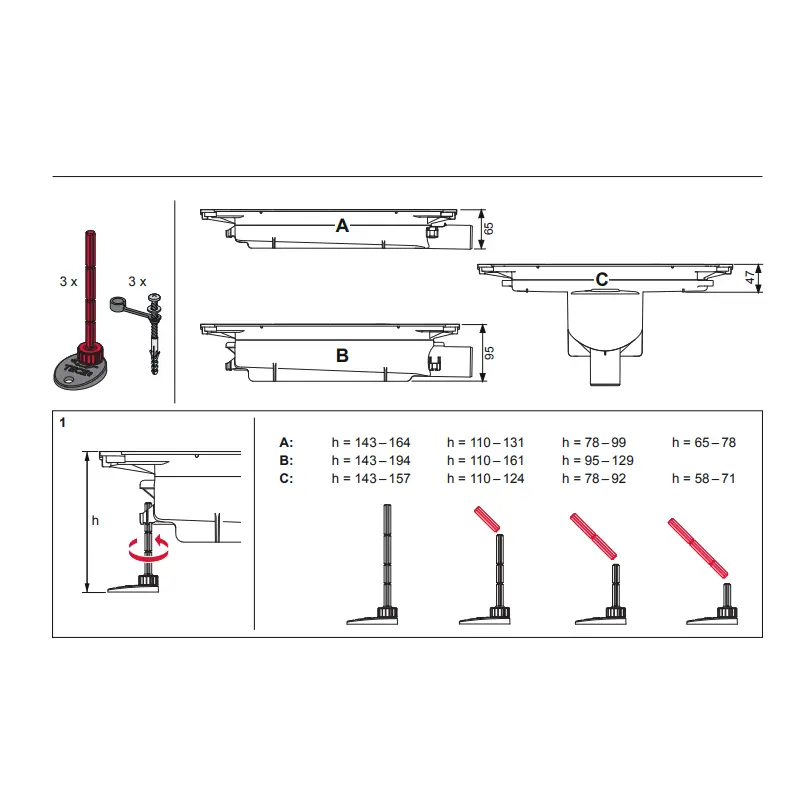

Kod korišćenja sa standardnim TECE Drainprofile odvodom, montažne nogice omogućavaju raspon podešavanja od 95 do 194 mm. Visina se meri od donje ivice nogica do gornje ivice odvodnog elementa ili završne površine košuljice.

Ovaj raspon omogućava prilagođavanje odvoda različitim podnim konstrukcijama i planiranim visinama završnih slojeva.

Prilikom podešavanja treba uzeti u obzir:

• položaj odvodne cevi
• potreban pad kanalizacione instalacije
• visinu sifonskog tela
• debljinu cementne košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podne keramike
• položaj završnog Drainprofile profila

Podešavanje nogica ne može da nadoknadi nepravilno izveden pad odvodne cevi ili pogrešno projektovanu ukupnu visinu poda.

Podešavanje visine niskog odvoda

Kod niskog, odnosno „flat“ TECE Drainprofile odvoda, raspon podešavanja iznosi 65–164 mm.

Ova kombinacija namenjena je podnim konstrukcijama sa ograničenom visinom, naročito tokom renoviranja postojećih kupatila. Montažne nogice omogućavaju da se niski odvod precizno nivelise i stabilizuje bez improvizovanih podmetača.

Pri podešavanju niskog odvoda potrebno je posebno proveriti:

• raspoloživu dubinu poda
• položaj bočne odvodne cevi
• dovoljan pad cevi
• visinu susednih prostorija
• završni nivo podne keramike
• mogućnost izvođenja plivajuće košuljice
• planirani položaj tuš profila

Podešavanje visine vertikalnog odvoda

Kod vertikalnog TECE Drainprofile odvoda montažne nogice omogućavaju raspon podešavanja od 58 do 157 mm.

Vertikalna izvedba koristi se kada se kanalizaciona cev spušta direktno kroz međuspratnu konstrukciju. Montažne nogice tada omogućavaju precizno pozicioniranje odvodnog tela u odnosu na pod, otvor u konstrukciji i završni tuš profil.

Pre konačnog fiksiranja potrebno je proveriti:

• položaj vertikalne cevi
• centriranje odvoda
• položaj prodora kroz ploču
• završnu visinu košuljice
• pravac i položaj tuš profila
• stabilnost kompletnog sklopa

Tri montažne nogice u kompletu

TECE komplet 674000 sadrži tri montažne nogice. Raspored u tri tačke omogućava stabilno oslanjanje odvodnog elementa i precizno nivelisanje njegovog položaja.

Tri tačke oslonca olakšavaju:

• podešavanje ukupne visine
• uzdužno nivelisanje odvoda
• poprečno nivelisanje
• stabilizaciju pre betoniranja
• održavanje planiranog položaja
• sprečavanje pomeranja tokom izvođenja košuljice

Sve nogice treba podesiti tako da odvodno telo bude ravnomerno oslonjeno i da nema uvijanja ili nestabilnosti.

Zvučno-izolacione kapice

U kompletu se nalaze zvučno-izolacione kapice za montažne nogice. One smanjuju direktan kontakt između čvrstih delova odvodnog sklopa i noseće podne konstrukcije.

Njihova funkcija je da doprinesu:

• smanjenju prenosa vibracija
• elastičnijem oslanjanju odvoda
• ograničavanju strukturne buke
• pravilnoj integraciji odvoda u sistem zvučne izolacije poda

Zvučno-izolacione kapice ne zamenjuju kompletnu zvučnu izolaciju kupatila. Za dodatnu zaštitu može biti potrebno koristiti odgovarajuću podnu zvučno-izolacionu podlogu i rubne trake.

Pribor za pričvršćivanje u kompletu

TECE montažne nogice isporučuju se sa odgovarajućim priborom za pričvršćivanje.

Pribor omogućava:

• povezivanje nogica sa odvodnim telom
• pričvršćivanje za podnu konstrukciju
• stabilizaciju podešene visine
• sprečavanje pomeranja tokom radova
• održavanje projektovanog položaja odvoda

Pre pričvršćivanja potrebno je proveriti stanje i nosivost podloge. Podloga treba da bude čista, stabilna i bez rastresitih delova.

Nivelisanje odvodnog elementa

Precizno nivelisanje Drainprofile odvoda važno je za pravilno povezivanje sa završnim tuš profilom. Nepravilno postavljen odvod može otežati montažu profila, narušiti završnu visinu kanalice ili uticati na odvođenje vode.

Tokom nivelisanja potrebno je proveriti:

• uzdužni položaj odvoda
• poprečni položaj
• visinu u odnosu na košuljicu
• položaj prema zidu
• položaj prema staklenoj pregradi
• centriranje u odnosu na tuš profil
• pravac priključne cevi
• stabilnost nakon zatezanja

Podešavanje treba izvršiti pre zatvaranja konstrukcije i izvođenja završnih podnih slojeva.

Fiksiranje položaja tokom grube montaže

TECE navodi da montažne nogice služe i za fiksiranje položaja odvoda tokom grube faze gradnje.

U ovoj fazi izvode se:

• kanalizacione instalacije
• postavljanje odvodnog elementa
• podešavanje visine
• povezivanje sa odvodnom cevi
• ispitivanje nepropusnosti
• priprema za košuljicu

Nakon podešavanja odvod treba stabilno učvrstiti kako se ne bi pomerio tokom nanošenja cementne mase, hodanja po gradilištu ili izvođenja drugih radova.

Ugradnja pre cementne košuljice

Montažne nogice postavljaju se pre izvođenja cementne košuljice. Njima se odvodni element dovodi u projektovani položaj, nakon čega se povezuje sa kanalizacijom i proverava njegova stabilnost.

Tipičan redosled radova obuhvata:

• određivanje položaja tuš kanalice
• pripremu kanalizacione cevi
• postavljanje nogica na odvod
• podešavanje potrebne visine
• nivelisanje sklopa
• pričvršćivanje nogica
• povezivanje odvoda sa cevi
• proveru nepropusnosti
• izvođenje košuljice
• povezivanje sa hidroizolacijom
• montažu završnog tuš profila

Precizno usklađivanje sa završnim tuš profilom

TECE Drainprofile sistem sastoji se od odvodnog elementa u košuljici i završnog tuš profila koji se postavlja u sloj lepka za pločice. Položaj donjeg odvoda mora biti dovoljno precizan da bi se završni profil pravilno povezao sa njim.

Montažne nogice olakšavaju usklađivanje:

• visine odvoda
• ose odvodnog priključka
• položaja u odnosu na zid
• položaja završnog profila
• nivoa buduće košuljice
• nivoa podnih pločica

Konačno podešavanje treba izvršiti prema tehničkom crtežu odabranog Drainprofile odvoda i završnog profila.

Stabilnost tokom izvođenja košuljice

Tokom izvođenja košuljice na odvod deluju pritisak cementne mase, vibracije i mehanička opterećenja. Nepričvršćen ili loše nivelisan element može promeniti položaj.

Montažne nogice doprinose:

• stabilnom oslanjanju
• zadržavanju podešene visine
• sprečavanju pomeranja odvoda
• ravnomernom rasporedu opterećenja
• preciznom položaju spoja sa profilom

Košuljicu treba ravnomerno rasporediti oko odvodnog tela i izbeći šupljine koje bi mogle narušiti stabilnost sistema.

Montažne nogice nisu odvodni element

Šifra 674000 odnosi se isključivo na set montažnih nogica za TECE Drainprofile odvode. Proizvod ne predstavlja sifon, tuš kanalicu niti završni profil.

Artikal ne sadrži:

• TECE Drainprofile odvod
• sifonski uložak
• odvodni priključak
• završni tuš profil
• poklopac rešetke
• hidroizolacionu manžetnu
• zvučno-izolacionu podlogu
• kanalizacionu cev
• cementnu košuljicu
• podnu keramiku

Odgovarajući Drainprofile odvodni element mora se kupiti zasebno.

Kompatibilnost treba proveriti pre poručivanja

Pre kupovine potrebno je potvrditi da je ugrađeni ili planirani odvod deo TECE Drainprofile sistema.

Treba proveriti:

• naziv serije
• šifru odvodnog elementa
• tip odvoda
• potrebnu minimalnu ugradnu visinu
• projektovanu visinu košuljice
• položaj kanalizacione cevi
• potreban raspon podešavanja

Montažne nogice nisu univerzalni pribor za sve TECE tuš kanalice niti za odvode drugih proizvođača.

Sadržaj isporuke

Artikal obuhvata:

• tri TECE Drainprofile montažne nogice
• zvučno-izolacione kapice
• pribor za pričvršćivanje

Artikal ne obuhvata:

• TECE Drainprofile odvodni element
• završni tuš profil
• sifon
• Seal System hidroizolacionu manžetnu
• odvodnu cev
• košuljicu
• podnu zvučno-izolacionu podlogu
• podnu keramiku
• hidroizolacioni premaz
• ostali građevinski materijal
