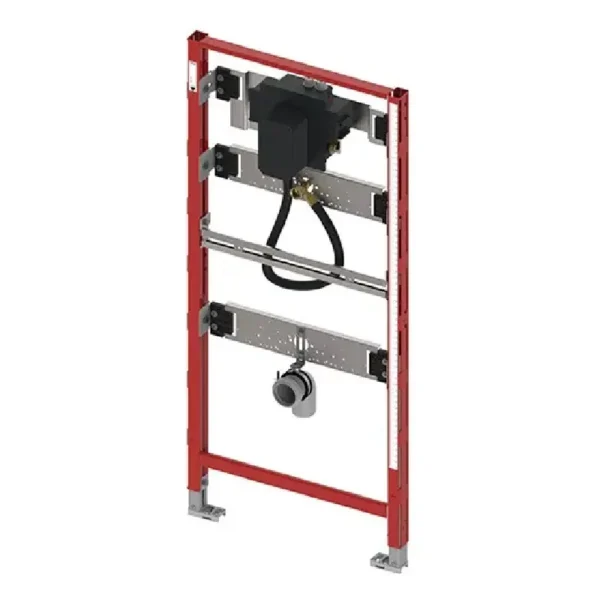

TECE Profil montažni element za pisoar TECEfilo, šifra 9320013, predstavlja kompletno pripremljen instalacioni modul namenjen odgovarajućem zidnom pisoaru i elektronskom TECEfilo sistemu ispiranja. ITIM ga vodi kao „TECE Montažni Element Pisoara Filo“, dok zvanični TECE koristi naziv TECEprofil modul za pisoar sa kućištem ventila za ispiranje U2. Ova šifra je posebno važna zato što se razlikuje od standardnih modula sa U1 kućištem i namenjena je TECEfilo elektronskom upravljanju.

TECE Profil sistem

Modul pripada TECE Profil porodici za suvu gradnju. Samonoseći okvir može da se ugradi u TECE Profil konstrukciju, odgovarajući metalni ili drveni pregradni zid, kao predzidni ili ugaoni modul.

Nakon završetka instalacije okvir ostaje skriven, dok se na površini zida nalaze pisoar i odgovarajući TECEfilo senzorski završni element.

TECEfilo elektronsko upravljanje

TECEfilo je elektronski sistem za beskontaktno upravljanje ispiranjem pisoara. Senzor detektuje korišćenje i upravlja ventilom prema podešenom programu.

Modul 9320013 predstavlja grubu instalacionu osnovu za takav sistem. Sama završna TECEfilo senzorska ploča odnosno elektronika bira se kao odgovarajuća komponenta.

Kućište ventila U2

Ključna komponenta modula je TECE kućište ventila U2. U okviru TECEfilo modularnog sistema upravo U2 predstavlja potrebnu instalacionu osnovu za elektronsku jedinicu.

U1 i U2 nisu isto kućište, pa završni delovi za jednu konfiguraciju ne treba automatski koristiti sa drugom.

Ugradna visina 112 cm

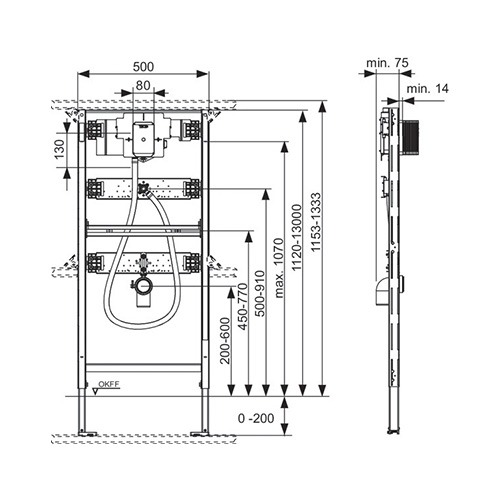

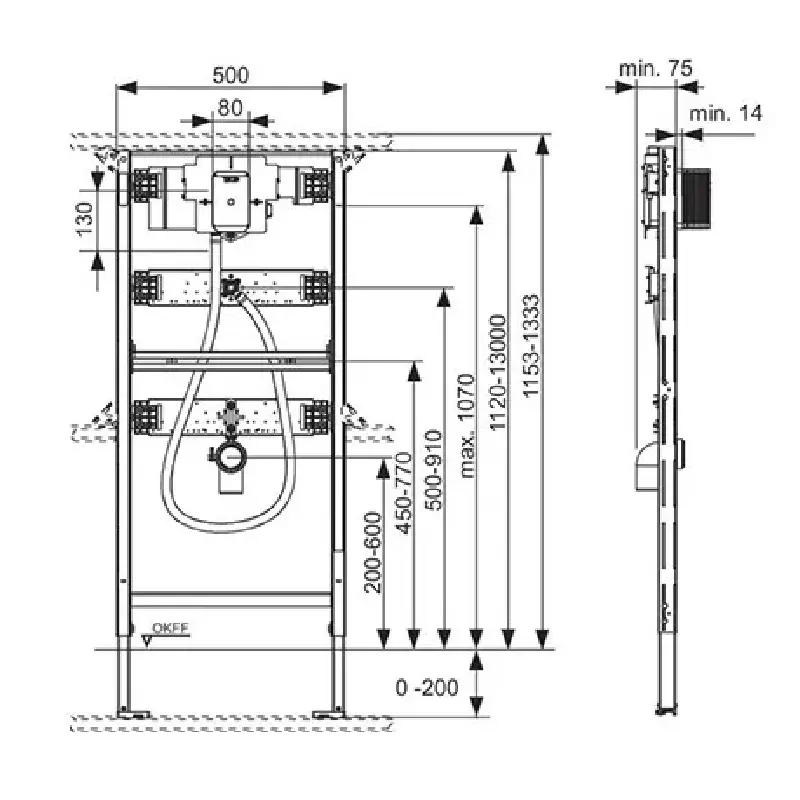

Modul ima konstrukcijsku visinu 1120 mm, odnosno 112 cm. Položaj samog pisoara može da se podešava u okviru predviđenih šina i nosača.

Konačna visina keramike određuje se prema projektu i tehničkom crtežu pisoara.

Integrisani transformator 230/12 V

Jedna od najvažnijih karakteristika ove konfiguracije je integrisani transformator za povezivanje na mrežno napajanje 230 V i obezbeđivanje odgovarajućeg niskog napona za elektronski sistem.

Električnu instalaciju mora izvesti stručno lice prema propisima i TECE uputstvu, pre zatvaranja predzida.

Priključak vode 1/2″

Kućište ventila koristi priključak vode 1/2″. Dovod mora biti stabilno izveden i proveren pod pritiskom pre zatvaranja zida.

U kućištu se nalazi i funkcionalna zona za kontrolu ulaznog protoka vode.

Podesive noge

Dve noge modula omogućavaju prilagođavanje podnoj konstrukciji u rasponu 0–200 mm, odnosno do 20 cm. Time se okvir može pravilno nivelisati prema koti gotovog poda.

Montažna dubina 75 mm

Za 9320013 se navodi montažna dubina približno 75 mm za osnovnu konstrukcijsku zonu modula. Ukupna dubina kompletnog predzida zavisi i od profila, cevi, završnih ploča i drugih komponenti.

Ovaj podatak je važan kod projektovanja prostora gde se želi racionalna dubina predzida.

M8 pričvršćenje pisoara

Modul sadrži dve M8 pričvrsne tačke za sanitarni element. Njihov položaj se podešava prema konkretnom pisoaru.

Pre završetka zida treba proveriti razmak rupa na keramici kako bi se izbegla naknadna korekcija.

Podesive montažne šine

TECE koristi kontinuirano podesive montažne šine za prilagođavanje položaja dovodnog i pričvrsnog dela. To povećava kompatibilnost sa različitim odgovarajućim pisoarima.

Ipak, univerzalnost nije apsolutna; tehnički crtež sanitarne keramike ostaje osnov za podešavanje.

Podesiv odvod

Odvodni priključak može da se podešava po visini. To je važno jer različiti modeli pisoara imaju odvod na različitim pozicijama.

Priključak se usklađuje pre postavljanja završne zidne obloge.

Odvod DN50

Modul koristi odvodno koleno DN50 sa odgovarajućom zaštitom tokom građevinskih radova. Sifon i priključni deo samog pisoara moraju biti kompatibilni sa izabranom keramikom.

Ulazni set 1/2″

U konfiguraciji je predviđen i odgovarajući ulazni priključni set 1/2″ kojim se voda iz ventila vodi prema pisoaru. Položaj se podešava prema sanitarnom elementu.

Montaža u metalnom zidu

TECE Profil okvir može da se ugradi u odgovarajuće metalne pregradne konstrukcije. Modul se nivelise i čvrsto povezuje sa nosećim delovima zida.

Završni gips-karton ne treba da preuzima glavno opterećenje pisoara.

Montaža u drvenoj konstrukciji

Proizvođač predviđa primenu i u odgovarajućim drvenim zidnim konstrukcijama. Pričvrsni pribor i način oslanjanja moraju biti usklađeni sa konkretnom podlogom.

Električna priprema

Pošto TECEfilo koristi elektronski senzor, dovod električne energije planira se zajedno sa vodovodom. Kablovi i transformator moraju biti postavljeni tako da budu zaštićeni i dostupni prema servisnoj koncepciji sistema.

Proba sistema pre zatvaranja

Pre oblaganja konstrukcije proveravaju se voda, odvod i električna instalacija. Svaki spoj treba da bude potpuno funkcionalan pre nego što mu pristup postane ograničen.

Završna TECEfilo elektronika

TECEfilo završni sistem danas se sastoji od odgovarajuće senzorske ploče i ventilskog modula koji se kombinuju sa U2 kućištem. Tačna boja i način napajanja biraju se prema željenoj završnoj konfiguraciji.

Sam 9320013 zato ne treba opisivati kao komplet sa vidljivom senzorskom tipkom ako ona nije uključena u konkretnu prodajnu stavku.

Servis

Elektronska i ventilska jedinica ostaju servisno dostupne sa prednje strane. To omogućava kasniju proveru i zamenu funkcionalnih delova bez rušenja kompletnog predzida.

Razlika u odnosu na 9420000

9420000 je TECE Base modul sa U1 kućištem, dok 9320013 koristi U2 i namenjen je TECEfilo elektronici. To je ključna tehnička razlika i mora se uzeti u obzir pri izboru završnog upravljanja.

Provera pre kupovine

Pre kupovine treba potvrditi šifru 9320013, TECEfilo sistem, model pisoara, način električnog napajanja i potrebne završne komponente. Ako se kupuje samo grubi modul, senzorska ploča i odgovarajuća elektronika proveravaju se zasebno.

TECE Profil 9320013 predstavlja namensku osnovu za profesionalnu senzorsku pisoar instalaciju, sa U2 kućištem, integrisanim napajanjem, podesivim priključnim zonama i DN50 odvodom.
