Opis

Opis proizvoda

TECE Base montažni element za pisoar, šifra 9420000, predstavlja samonoseći instalacioni modul namenjen pripremi i montaži odgovarajućeg zidnog pisoara. ITIM ga vodi kao „TECE Montažni Element Pisoara New“, dok aktuelna tehnička identifikacija šifre 9420000 proizvod svrstava u TECEbase program i povezuje ga sa kućištem ventila za ispiranje U1. Modul objedinjuje noseću konstrukciju, podesive zone pričvršćenja, dovod vode i odvodni priključak potreban za završetak kompatibilne instalacije.

TECE Base sistem

TECE Base predstavlja funkcionalnu liniju montažnih elemenata namenjenih standardnim sanitarnim instalacijama. Kod ovog modula akcenat je na stabilnoj osnovi za pisoar i preciznom pozicioniranju instalacionih priključaka.

Nakon završetka radova metalni okvir ostaje potpuno skriven iza zidne obloge, dok su u prostoru vidljivi samo pisoar i završni upravljački element ispiranja.

Kućište ispirača U1

Šifra 9420000 povezana je sa TECE kućištem ventila za ispiranje U1. To znači da modul nije samo prazan okvir, već je pripremljen za odgovarajući TECE sistem upravljanja ispiranjem.

Izbor završne tipke ili upravljačkog seta mora biti usklađen sa U1 kućištem. Ne treba automatski kombinovati elektroniku ili tipku projektovanu za drugi TECE sistem.

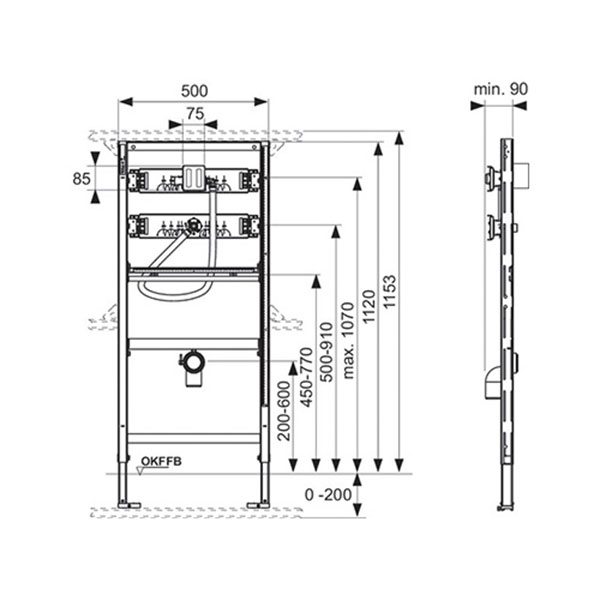

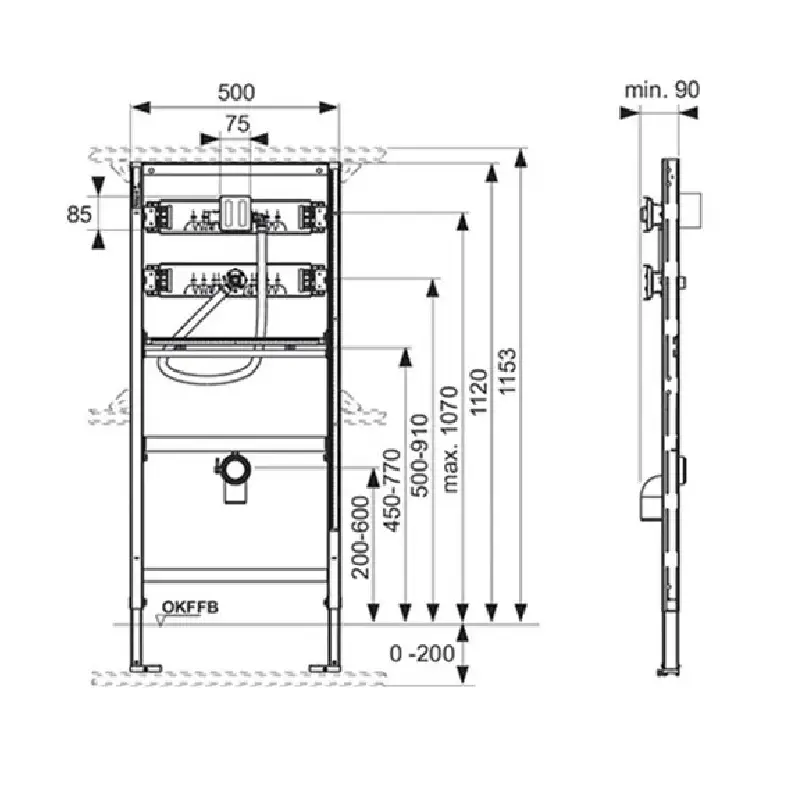

Ugradna visina

Osnovna visina modula iznosi približno 1120 mm. Tehnički podaci za ovu konfiguraciju navode mogućnost podešavanja ukupne visine sistema u većem rasponu, što olakšava prilagođavanje različitim modelima pisoara i visinama montaže.

Konačnu visinu sanitarne keramike treba odrediti prema projektu i tehničkom crtežu izabranog pisoara.

Širina 50 cm

Okvir ima širinu približno 500 mm. Ova mera obezbeđuje stabilnu konstrukciju i dovoljan prostor za podešavanje pričvrsnih i priključnih tačaka.

Pri planiranju više pisoara u nizu potrebno je uzeti u obzir širinu samih sanitarnih elemenata i potrebne razmake, a ne samo širinu modula.

Podesiva visina pisoara

Jedna od važnih karakteristika je mogućnost podešavanja pozicije sanitarne keramike. To omogućava da se isti koncept modula prilagodi različitim modelima zidnih pisoara.

Pre zatvaranja zida obavezno treba koristiti tehnički crtež keramike kako bi se precizno uskladili pričvršćenje, dovod ispiranja i odvod.

Priključak vode 1/2″

Potvrđen je priključak vode sa unutrašnjim navojem 1/2″. Dovod vode vodi prema kućištu ispirača i kasnije omogućava kontrolisano ispiranje pisoara.

Svi spojevi treba da budu testirani pod pritiskom pre zatvaranja zida.

Regulacija protoka

Sistem ispirača omogućava podešavanje protoka vode. To je važno zato što različiti pisoari mogu zahtevati različito ponašanje mlaza kako bi ispiranje bilo efikasno bez nepotrebnog prskanja.

Konačno podešavanje treba izvršiti tek nakon montaže odgovarajuće keramike i završnog ventila.

Minimalni pritisak

Za sistem se navodi minimalni protočni pritisak od približno 0,5 bara. Ako je pritisak instalacije niži od potrebnog, učinak ispiranja može biti nedovoljan.

Pre izbora sistema u objektima sa specifičnom vodovodnom instalacijom treba proveriti realne radne uslove.

Odvod DN50

Odvodna zona modula koristi priključak DN50. Položaj odvoda može da se prilagodi prema keramici i instalacionoj situaciji.

Sifon nije automatski deo modula ako nije naveden kao uključen u konkretnu konfiguraciju; njegova kompatibilnost zavisi od pisoara.

Samonoseća konstrukcija

Metalni okvir projektovan je kao samonoseća konstrukcija. Opterećenje pisoara prenosi se na okvir, a ne samo na završnu zidnu oblogu.

Pravilno pričvršćivanje modula za pod i odgovarajuće noseće tačke presudno je za stabilnost završne sanitarije.

Zaštita metalnog okvira

Tehnički podaci navode zaštićenu odnosno lakiranu metalnu površinu. Okvir nakon završetka instalacije ostaje unutar predzida i ne predstavlja vidljivi dekorativni element.

Montaža u suvoj gradnji

Modul je namenjen predzidnim i odgovarajućim suvomontažnim konstrukcijama. Pre zatvaranja zida podešavaju se visina, pričvrsne tačke, dovod vode i odvod.

Konstrukcija se zatvara tek nakon provere svih spojeva.

Priprema završne tipke

Pošto modul koristi U1 kućište, završni način upravljanja treba birati iz odgovarajuće TECE grupe. Mehanička ili elektronska rešenja mogu imati različite završne setove.

Pre kupovine tipke ili elektronike potrebno je potvrditi kompatibilnost sa kućištem instaliranog modula.

Provera odvoda

Odvodno koleno i sifon moraju biti postavljeni bez naprezanja. Nakon montaže treba izvršiti probu vodom pre zatvaranja završne obloge.

Svako curenje u ovoj fazi može se lako korigovati dok je konstrukcija otvorena.

Montaža pisoara

Nakon završetka zida pisoar se postavlja na predviđene pričvrsne elemente, povezuje sa dovodom ispiranja i odvodom, a zatim ravnomerno učvršćuje.

Tačan postupak zavisi od konstrukcije same keramike.

Primena u javnim prostorima

Moduli za pisoar posebno su česti u poslovnim, ugostiteljskim, sportskim i drugim sanitarnim prostorima sa većim intenzitetom korišćenja. Stabilna instalaciona osnova olakšava uredno izvođenje više sanitarnih elemenata.

Servis

Kućište ventila treba da ostane dostupno kroz završnu servisnu zonu. Upravljanje i funkcionalni delovi mogu se servisirati sa prednje strane bez rušenja kompletnog zida ako je sistem pravilno izveden.

Razlika u odnosu na TECEfilo modul

9420000 ne treba mešati sa 9320013. Model 9320013 koristi kućište U2 i namenjen je TECEfilo elektronskom sistemu, dok 9420000 pripada TECEbase konfiguraciji sa U1 kućištem.

Ova razlika je ključna pri izboru završne elektronike ili aktivacione tipke.

Provera pre kupovine

Pre poručivanja treba proveriti šifru 9420000, model pisoara, način upravljanja ispiranjem, položaj dovoda i odvoda i potreban montažni pribor. Takođe treba potvrditi da je U1 sistem odgovarajući za planirani završni set.

TECE Base montažni element 9420000 predstavlja stabilnu i prilagodljivu osnovu za zidni pisoar, sa 1/2″ dovodom, DN50 odvodnom zonom i sistemskim kućištem ispirača namenjenim završetku kompatibilne TECE instalacije.
