Opis

Opis proizvoda

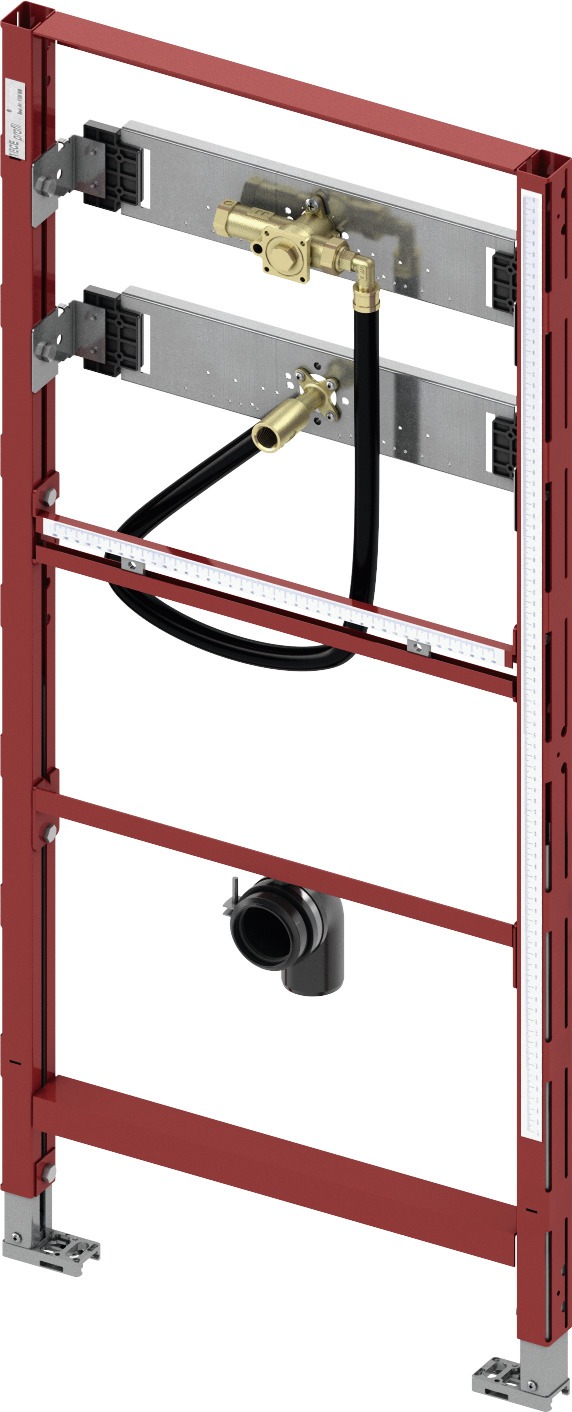

TECE Profil montažni element za pisoar sa U1 kućištem, šifra 9320008, predstavlja kompletno pripremljen instalacioni modul za zidni pisoar i odgovarajući TECE sistem ispiranja. ITIM artikal vodi jednostavno kao „TECE Montažni Element Pisoara 9320008“, dok se ova šifra tehnički vezuje za TECE Profil modul sa kućištem ventila za ispiranje U1. Upravo je U1 konfiguracija najvažnija karakteristika pri izboru završnog upravljanja.

TECE Profil sistem

Modul pripada TECE Profil porodici sanitarnih elemenata za suvu gradnju. Samonoseći okvir može da se integriše u predzidni sistem, metalnu ili drvenu pregradnu konstrukciju i odgovarajuće ugaono rešenje.

Okvir obezbeđuje stabilnu noseću osnovu za keramiku i organizuje vodovodne i odvodne priključke iza završnog zida.

U1 kućište ventila

U okviru modula nalazi se TECE kućište ventila U1. Kućište predstavlja grubu instalacionu osnovu u koju se kasnije postavlja kompatibilni završni ventil odnosno upravljački set.

Zato šifru 9320008 treba povezivati sa U1 završnim komponentama, a ne sa TECEfilo U2 sistemom.

Dovod vode Rp 1/2″

Kućište koristi priključak vode Rp 1/2″. Dovod se povezuje tokom grube instalacije i obavezno testira pre zatvaranja zida.

Pravilno postavljen priključak obezbeđuje stabilan protok prema sistemu ispiranja.

Predzatvaranje vode

U1 kućište uključuje zonu za kontrolu i zatvaranje dovoda vode. To omogućava servisiranje završnog ventila bez potrebe za zatvaranjem kompletne vodovodne instalacije objekta, u skladu sa konstrukcijom sistema.

Servisni pristup mora ostati dostupan kroz završnu aktivacionu zonu.

Ugradna visina

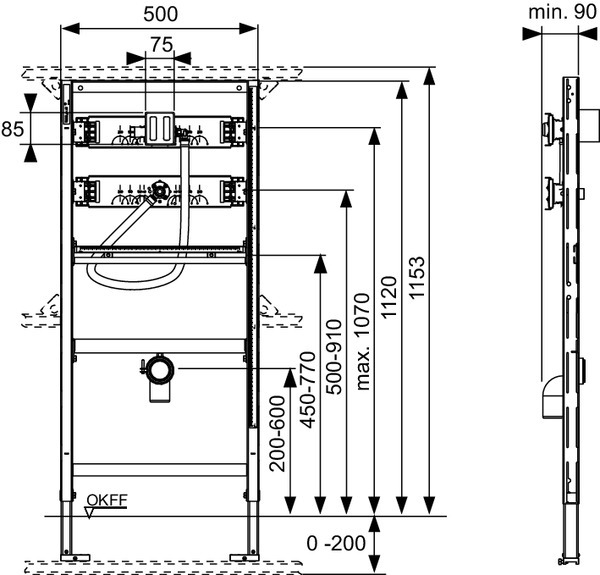

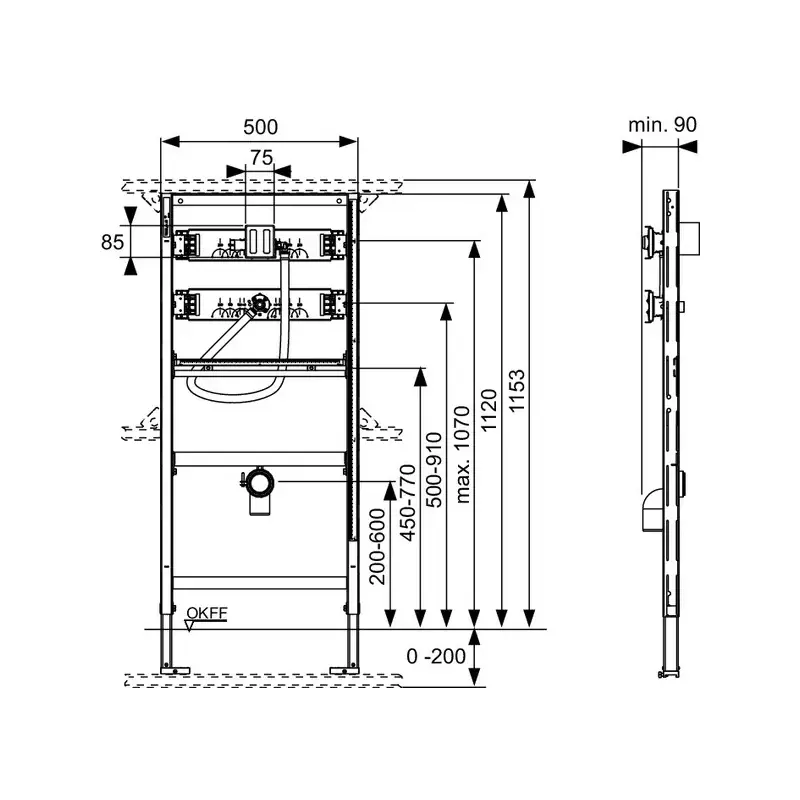

Ova porodica TECE Profil modula koristi konstrukcijsku visinu oko 1120 mm. Položaj samog pisoara nije fiksiran samo tom merom, jer se pričvrsne šine i odvod podešavaju prema izabranoj keramici.

Visinu treba odrediti prema koti gotovog poda.

Podesive noge 0–20 cm

Modul koristi dve podesive noge za podne konstrukcije u rasponu 0–200 mm. One omogućavaju nivelisanje i prilagođavanje različitim završnim visinama poda.

Posle podešavanja noge se stabilno učvršćuju.

M8 pričvršćenje

Za pričvršćivanje pisoara koriste se dve M8 navojne tačke. Njihov položaj se prilagođava prema razmaku otvora na sanitarnoj keramici.

Pre zatvaranja zida treba potvrditi model pisoara kako bi nosači bili pravilno postavljeni.

Podesive montažne šine

Kontinuirano podesive šine omogućavaju prilagođavanje montažnih tačaka različitim modelima kompatibilnih pisoara.

Ovo je posebno korisno kod projekata gde se keramika bira nezavisno od instalacionog sistema.

Podesiv odvod

Odvodni priključak se može podešavati po visini kako bi se uskladio sa izlazom iz konkretnog pisoara. Time se smanjuje potreba za dodatnim improvizovanim cevnim prelazima.

Odvod DN50

Modul koristi odvodno koleno DN50 sa zaštitnim čepom tokom građevinskih radova. Nakon odabira keramike odvod se povezuje sa odgovarajućim sifonom i izlazom pisoara.

Ulazna garnitura 1/2″

Sistem uključuje odgovarajuću ulaznu garnituru 1/2″ za povezivanje ventila ispiranja sa pisoarom. Položaj ulaza mora odgovarati konstrukciji keramike.

Ova zona se podešava zajedno sa odvodom i pričvrsnim tačkama.

Montaža u TECE Profil konstrukciji

Okvir se može direktno kombinovati sa TECE Profil profilnim cevima, što olakšava izvođenje kompletnih predzidnih konstrukcija sa više sanitarnih elemenata.

Modul se nivelise pre konačnog učvršćivanja.

Montaža u metalnim zidovima

TECE predviđa ugradnju u odgovarajuće metalne pregradne konstrukcije. Okvir mora biti povezan sa nosećim delovima zida kako završna ploča ne bi preuzimala opterećenje keramike.

Montaža u drvenim zidovima

Moguća je i ugradnja u odgovarajuće drvene skeletne zidove. Tip pričvršćenja bira se prema materijalu i nosivosti konkretne konstrukcije.

Izbor završne tipke ili ventila

Pošto modul koristi U1 kućište, završni upravljački element mora biti kompatibilan sa tom TECE konfiguracijom. Različite serije tipki za pisoar mogu imati različite funkcionalne umetke.

Ne treba kupovati završnu tipku samo prema boji ili dimenzijama bez provere kućišta.

Mehaničko upravljanje

U1 sistem može da se kombinuje sa odgovarajućim mehaničkim TECE završnim setovima. Kod takvog rešenja korisnik pritiskom na taster mehanički aktivira ventil.

Tačna količina ispiranja i podešavanje zavise od završnog ventilskog uloška.

Elektronske varijante

Za pojedine istorijske i sistemske U1 konfiguracije postoje i odgovarajuća elektronska rešenja. Kompatibilnost treba proveriti prema tačnoj šifri završnog seta, posebno ako se radi o starijoj instalaciji.

Provera pre zatvaranja zida

Dovod vode i odvod treba potpuno testirati dok je konstrukcija otvorena. Kućište ventila mora biti pravilno postavljeno i zaštićeno tokom oblaganja zida.

Građevinski materijal ne sme ući u unutrašnjost kućišta ili oštetiti navojne priključke.

Montaža završne obloge

Predzid se zatvara odgovarajućim pločama, a otvori za pisoar i aktivacioni element izvode se prema tehničkom šablonu.

Posebno treba sačuvati tačnu servisnu zonu oko U1 kućišta.

Montaža sanitarne keramike

Nakon završetka zida pisoar se povezuje sa dovodom ispiranja i odvodom, postavlja na M8 nosače i ravnomerno pričvršćuje.

Spoj odvoda zatim se proverava puštanjem vode kroz sistem.

Servisni pristup

Najvažniji funkcionalni delovi sistema ispiranja dostupni su preko završne servisne zone. Ovo omogućava održavanje bez otvaranja celog predzida.

Razlika u odnosu na 9320010

9320010 je modul za spoljašnji ispirač i nema integrisano U1 kućište. 9320008 već sadrži kućište ventila i pripremljen je za odgovarajući TECE završni set.

Razlika u odnosu na 9320013

9320013 koristi novije U2 kućište i namenjen je TECEfilo elektronskom sistemu. 9320008 koristi U1 i zato završne komponente između ova dva proizvoda ne treba automatski menjati.

Provera pre kupovine

Pre kupovine treba potvrditi ITIM šifru 9320008, U1 sistem, model pisoara i planirani završni način upravljanja. Kod zamene starog modula ili završne tipke posebno je važno proveriti generaciju postojećeg sistema.

TECE Profil montažni element 9320008 predstavlja kompletnu grubu osnovu za zidni pisoar sa U1 kućištem, podesivim pričvršćenjima, priključkom vode 1/2″ i DN50 odvodom, namenjenu profesionalnoj i servisno pristupačnoj instalaciji.
