Opis

Opis proizvoda

TECE Profil montažni element za bateriju, šifra 9340000, predstavlja samonoseći instalacioni modul namenjen pripremi i stabilnom pričvršćivanju odgovarajućih ugradnih i spoljašnjih armatura u kupatilu. ITIM proizvod vodi jednostavnim nazivom „montažni element za bateriju“, dok ga TECE preciznije definiše kao modul za kadu i tuš za ugradne i spoljne armature. Njegova osnovna funkcija je da iza završne zidne obloge formira stabilnu konstrukciju na kojoj se precizno pozicioniraju priključci i telo izabrane armature.

TECE Profil sistem

Proizvod pripada TECE Profil porodici montažnih elemenata. Ovaj sistem koristi samonoseće okvire namenjene suvoj gradnji, predzidnim instalacijama i odgovarajućim konstrukcijama od metalnih ili drvenih profila. Modul može da se kombinuje sa TECE Profil profilnim cevima, ali i da se ugrađuje u odgovarajuće pregradne konstrukcije.

Prednost ovakvog koncepta je što armatura ne zavisi samo od čvrstoće završne ploče ili keramike. Nosač preuzima funkciju konstrukcijske osnove, pa priključci mogu biti stabilno postavljeni pre zatvaranja zida.

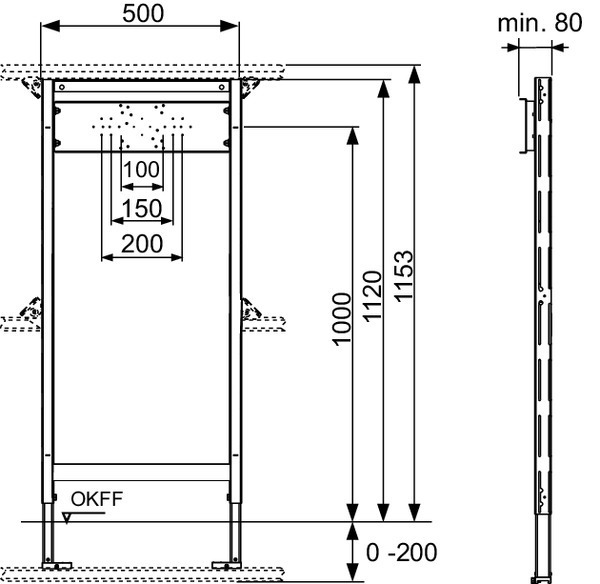

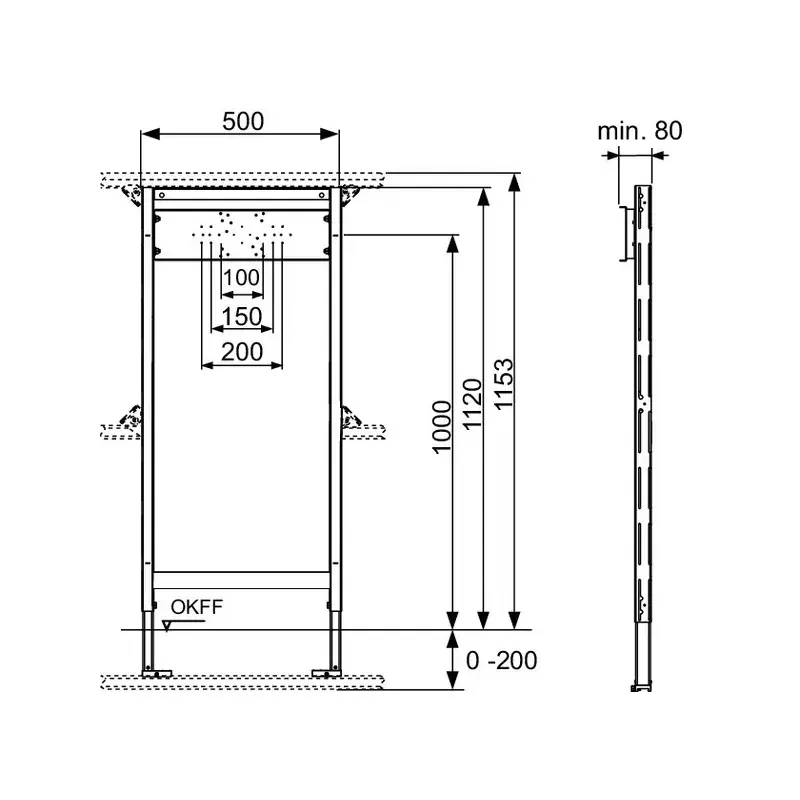

Ugradna visina 112 cm

Zvanična visina modula iznosi 1120 mm, odnosno 112 cm. Ova mera predstavlja konstrukcijsku visinu samog montažnog elementa i daje dovoljno prostora za pozicioniranje armature prema konkretnom projektu.

Konačna visina tuš ili kadne baterije ne određuje se automatski visinom samog modula. Podesiva traverza omogućava da se priključna zona smesti na odgovarajuću poziciju prema tehničkom crtežu armature, kade ili tuš sistema.

Širina 50 cm

Modul ima širinu približno 500 mm, odnosno 50 cm. Ova širina omogućava stabilnu vezu sa predzidnom konstrukcijom i dovoljno prostora za različite tipove armatura i priključnih elemenata.

Pri projektovanju treba proveriti da raspoloživi prostor u zidu odgovara širini modula i da ne postoji konflikt sa susednim instalacijama, cevima ili drugim sanitarnim elementima.

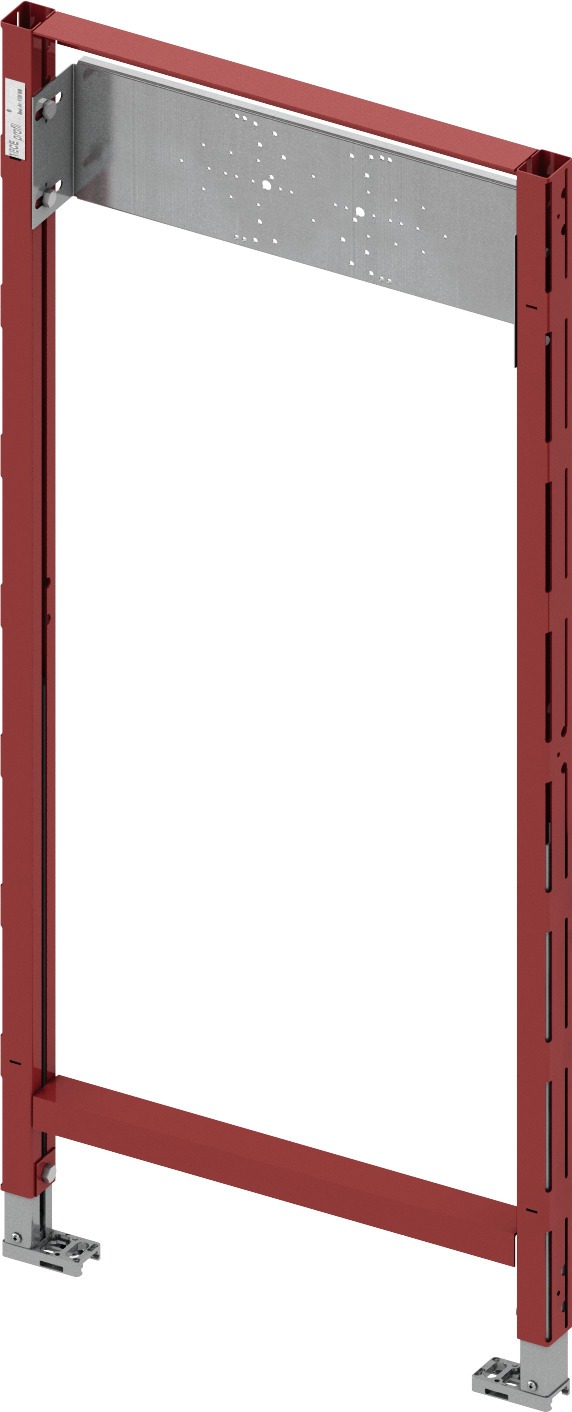

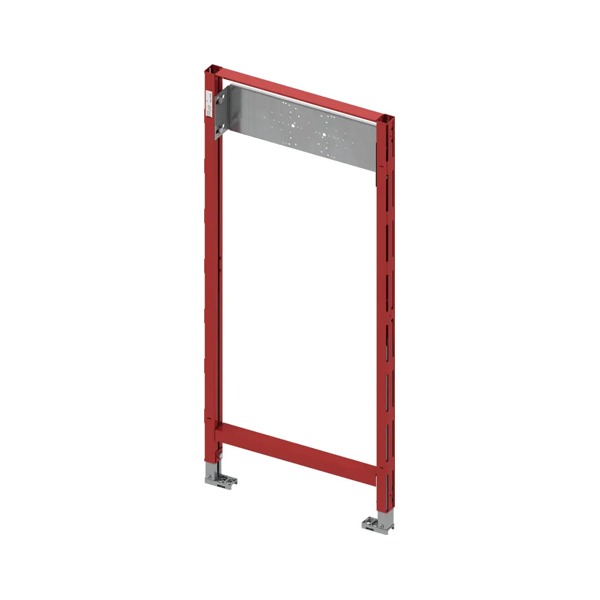

Samonoseći metalni okvir

Konstrukciju čini samonoseći montažni okvir sa praškasto zaštićenom površinom. Metalni okvir služi kao čvrsta baza za priključne komponente i omogućava da se opterećenje prenosi na pod i odgovarajuće tačke konstrukcije.

Praškasta završna zaštita korisna je tokom transporta, montaže i dugotrajnog boravka modula iza zidne obloge. Nakon završetka radova okvir ostaje potpuno skriven.

Podesive noge

Modul koristi dve podesive noge namenjene prilagođavanju podnoj konstrukciji u rasponu 0–200 mm, odnosno do 20 cm. Ova mogućnost olakšava nivelisanje modula prema koti završnog poda.

Prilikom podešavanja treba uzeti u obzir buduću košuljicu, hidroizolaciju, lepak i završnu podnu oblogu. Ako se modul podesi samo prema sirovoj ploči, konačna visina priključaka može odstupati od projekta.

Podesiva montažna traverza

Jedna od najvažnijih komponenti je kontinuirano podesiva poprečna traverza. Ona služi za prihvat odgovarajuće ugradne armature ili zidnih priključnih elemenata. Položaj traverze može da se prilagodi konkretnoj armaturi bez potrebe za izradom nestandardnog nosača na gradilištu.

To je naročito korisno kod ugradnih tuš baterija, mešača i priključnih blokova koji zahtevaju veoma preciznu visinu i dubinu.

Primena sa ugradnim armaturama

Kod ugradne armature funkcionalno telo slavine nalazi se iza završne obloge. Zbog toga njegov položaj mora biti definisan pre postavljanja pločica. Montažni element 9340000 obezbeđuje stabilnu osnovu za takvu instalaciju.

Pre pričvršćivanja treba koristiti montažno uputstvo konkretne armature, jer proizvođači mogu zahtevati različitu dubinu u odnosu na završnu površinu zida.

Primena sa spoljnim armaturama

TECE modul može da se koristi i za odgovarajuće spoljne odnosno nadzidne armature. U toj konfiguraciji na traverzi se postavljaju zidni priključci koji nakon završetka zida ostaju dostupni za montažu slavine.

Razmak priključaka mora biti podešen prema izabranom modelu baterije. Kod standardnih zidnih baterija to je posebno važno da bi završne ekscentrične veze mogle pravilno da se montiraju.

Primena kod tuša

Modul je pogodan za pripremu tuš instalacije kada je potrebno stabilno pozicionirati ugradni mešač, zidne izlaze ili druge priključke. Njegova prednost je što se visina elemenata može odrediti prema korisniku i konkretnom rasporedu tuša.

Pri kompleksnijim tuš sistemima može se kombinovati sa dodatnim instalacionim elementima za izlaze prema ručnom ili nadglavnom tušu.

Primena kod kade

Kod kade se isti koncept koristi za ugradnu ili zidnu kadnu armaturu. Položaj izljeva, mešača i eventualnog priključka za ručni tuš treba planirati zajedno sa dimenzijama same kade.

Važno je unapred znati konačnu visinu gornje ivice kade, jer ona direktno utiče na optimalni položaj armature.

Montaža u TECE Profil konstrukciji

Modul se može pričvrstiti na TECE Profil profilne cevi i uklopiti u kompletan sistem predzida. Time se dobija čvrsta i modularna instalaciona konstrukcija koja se kasnije oblaže odgovarajućim pločama.

Kod takve montaže treba proveriti vertikalu i horizontalu modula pre konačnog zatezanja.

Montaža u metalnim i drvenim zidovima

TECE predviđa i ugradnju u odgovarajuće metalne ili drvene konstrukcije. Modul se može koristiti kao predzidni ili ugaoni element, u zavisnosti od projekta i potrebnog pribora.

Način pričvršćenja mora odgovarati nosećoj konstrukciji. Sam završni gips-karton nije zamena za pravilno mehaničko pričvršćenje okvira.

Provera vodovodnih spojeva

Nakon postavljanja armature i cevi potrebno je sprovesti probu pod pritiskom. Svi spojevi koji će ostati iza zida moraju biti provereni dok su još potpuno dostupni.

Čak i vrlo malo curenje iza završne keramike može izazvati ozbiljnu štetu, pa se zid ne zatvara dok se ne potvrdi nepropusnost.

Dubina ugradne armature

Posebnu pažnju treba posvetiti dubini tela ugradne baterije u odnosu na buduću završnu površinu. Većina ugradnih armatura ima označen minimalni i maksimalni raspon završne dubine.

Podesiva konstrukcija modula pomaže pri pozicioniranju, ali konačna mera mora da se preuzme iz dokumentacije same armature.

Završna obloga

Nakon uspešne provere instalacije konstrukcija se zatvara odgovarajućim pločama, hidroizoluje u mokrim zonama i oblaže keramikom ili drugim završnim materijalom. Otvori za priključke moraju biti precizno izvedeni.

Servis i održavanje

Sam TECE Profil okvir nakon zatvaranja zida ne zahteva redovno održavanje. Servisiraju se armatura, kertridž, ventili i drugi funkcionalni delovi prema konstrukciji izabranog sistema.

Kod ugradnih armatura važno je izabrati model koji omogućava servis funkcionalnih delova sa prednje strane, bez otvaranja zida.

Provera pre kupovine

Pre poručivanja treba proveriti šifru 9340000, vrstu planirane armature, raspoloživu širinu zida, potrebnu visinu i dubinu ugradnje. Takođe treba proveriti potreban pribor za pričvršćivanje modula u konkretnoj predzidnoj ili ugaonoj konstrukciji.

TECE Profil montažni element 9340000 predstavlja fleksibilnu i stabilnu osnovu za profesionalnu pripremu kadnih i tuš armatura. Podesiva traverza, visina od 112 cm i noge sa rasponom do 20 cm omogućavaju precizno prilagođavanje velikom broju projektnih situacija.
