Opis

Opis proizvoda

TECE Profil montažni element za bide, šifra 9330000, predstavlja samonoseći instalacioni modul namenjen stabilnoj i preciznoj montaži odgovarajućeg konzolnog bidea u predzidnoj ili drugoj kompatibilnoj suvomontažnoj konstrukciji. ITIM proizvod vodi kao „TECE Montažni element za bide“, dok zvanični TECE program ovu šifru svrstava u TECEprofil porodicu modula za zidne bidee. Modul omogućava da se noseće tačke sanitarne keramike, dovodi hladne i tople vode i odvod unapred pravilno pozicioniraju pre zatvaranja zida.

TECE Profil sistem

Proizvod pripada TECE Profil sistemu za suvu gradnju. Ovaj sistem omogućava formiranje stabilnih predzidnih konstrukcija u kojima se sanitarni moduli integrišu pre postavljanja završnih ploča i keramike. Metalni okvir modula preuzima noseću funkciju, dok završna zidna obloga prvenstveno zatvara i estetski oblikuje instalacionu zonu.

Modul se može koristiti u odgovarajućim TECE Profil konstrukcijama, kao i u kompatibilnim metalnim i drvenim pregradnim zidovima. Tačan način pričvršćivanja zavisi od konkretne građevinske situacije i odgovarajućeg montažnog pribora.

Ugradna visina 112 cm

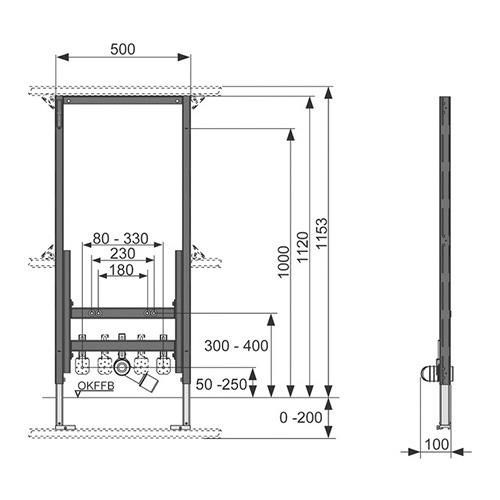

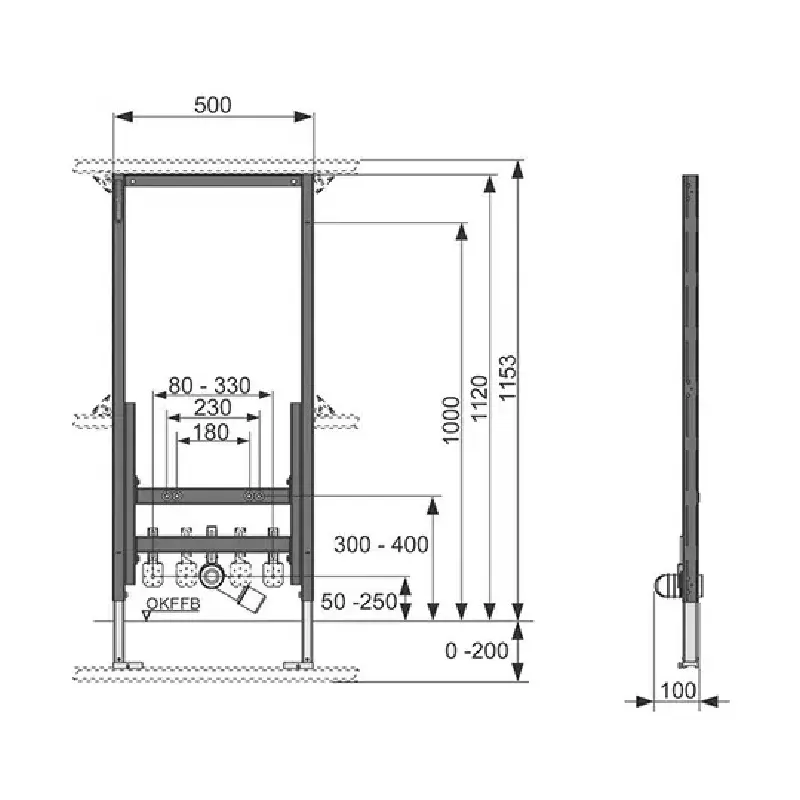

Potvrđena konstrukcijska visina iznosi 1120 mm, odnosno 112 cm. Ova mera predstavlja visinu samog instalacionog okvira i ne treba je poistovećivati sa konačnom visinom bidea. Položaj sanitarne keramike određuje se prema tehničkom crtežu konkretnog modela i koti gotovog poda.

TECE u programu ima i nižu varijantu bide modula visine 820 mm. Model 9330000 predstavlja standardnu višu izvedbu i pogodan je kada se predzid izvodi do veće visine ili kada projekat ne zahteva niski instalacioni zid.

Dimenzije konstrukcije

ITIM za ovaj artikal navodi približne dimenzije 1120x500x140 mm, odnosno oko 112x50x14 cm. Širina od približno 50 cm omogućava stabilnu osnovu i dovoljno prostora za pozicioniranje priključnih i pričvrsnih tačaka.

Konačna dubina kompletnog predzida ne zavisi samo od samog modula. Na nju utiču položaj cevi, profili, završne ploče, lepak i zidna keramika.

Samonoseći čelični okvir

Konstrukcija je izvedena kao samonoseći čelični ram sa praškastom zaštitom. Ovakav okvir projektovan je da prihvati opterećenje konzolne sanitarne keramike i prenese ga na pravilno izvedenu noseću konstrukciju.

Praškasto farbanje štiti metalnu površinu tokom transporta, montaže i dugotrajnog boravka iza zida. Nakon završetka kupatila okvir nije vidljiv.

Namena za konzolni bide

9330000 namenjen je zidnom odnosno konzolnom bideu. Za razliku od podnog modela, konzolni bide nema oslonac na pod, pa njegovu težinu i opterećenje tokom korišćenja preuzima instalacioni okvir iza zida.

Zbog toga je pravilna montaža samog modula važnija od čvrstoće završne gips-kartonske ploče ili pločica.

M12 pričvršćenje keramike

ITIM za ovaj modul navodi M12 pričvrsne elemente za sanitarnu keramiku. Položaj nosača mora biti usklađen sa razmakom montažnih otvora izabranog bidea.

Pre nego što se zid zatvori potrebno je imati tehnički crtež keramike. Naknadno pomeranje navojnih šipki nakon završetka zidne obloge može biti veoma komplikovano.

Podesive noge

Modul ima podesive noge u rasponu 0–200 mm, odnosno do 20 cm. One omogućavaju nivelisanje konstrukcije i prilagođavanje različitim visinama završnog poda.

Pri podešavanju treba računati od kote gotovog poda. Ako se okvir postavlja pre košuljice i pločica, buduća debljina svih podnih slojeva mora biti uračunata.

Dovod hladne vode

Bide sa standardnom stojećom baterijom zahteva priključak hladne vode. Dovod se priprema unutar montažne konstrukcije i pozicionira tako da nakon postavljanja keramike ostane dostupan za priključenje armature.

Priključak ne treba postaviti na mesto koje će kasnije ometati sifon ili zadnju geometriju bidea.

Dovod tople vode

Druga priključna tačka namenjena je toploj vodi. Položaj hladnog i toplog dovoda treba uskladiti sa konkretnom armaturom i jasno razlikovati tokom izvođenja instalacije.

Sve veze koje ostaju iza završnog zida treba proveriti pod pritiskom pre zatvaranja konstrukcije.

Odvod DN40/50

ITIM za modul navodi odvodnu konfiguraciju DN40/50. Položaj odvoda treba uskladiti sa sifonom i izlazom konkretnog bidea. Različiti modeli keramike mogu imati drugačiju geometriju zadnje strane i različitu visinu odvodnog priključka.

Odvod treba postaviti tako da se sifon može povezati bez nepotrebnog bočnog naprezanja ili oštrih promena pravca.

Planiranje armature

Pre zatvaranja zida treba znati da li se koristi standardna stojeća baterija na samom bideu ili drugačiji sistem armature. Montažni modul priprema osnovnu zonu za dovode, ali tačan raspored zavisi od izabranog sanitarnog proizvoda.

Slavina nije deo samog modula i bira se zasebno.

Montaža u predzidu

Modul se prvo postavlja, nivelise i mehanički pričvršćuje. Nakon toga se podešavaju M12 nosači, dovodi vode i odvod. Tek kada su sve kote proverene i instalacije testirane, konstrukcija može da se zatvori.

Posebno treba proveriti da okvir nije nagnut, jer će se greška preneti na položaj završne keramike.

Montaža u metalnoj konstrukciji

TECE Profil moduli prilagođeni su odgovarajućim metalnim pregradnim zidovima. Okvir mora da bude povezan sa nosećim profilima tako da završne ploče ne preuzimaju glavno opterećenje bidea.

Montaža u drvenoj konstrukciji

Moguća je i instalacija u odgovarajućoj drvenoj skeletnoj konstrukciji. Način pričvršćivanja mora biti prilagođen dimenzijama i nosivosti drvenih elemenata.

Provera instalacije

Pre zatvaranja zida dovodi hladne i tople vode testiraju se pod pritiskom, a odvod se proverava odgovarajućom probom. Svi spojevi moraju ostati potpuno suvi.

Ova faza je naročito važna jer će većina instalacionih delova nakon završetka kupatila biti skrivena.

Završna zidna obloga

Po završetku provere konstrukcija se oblaže odgovarajućim pločama. Otvori za M12 šipke, dovode i odvod moraju biti precizno preneti na završnu površinu.

Preveliki otvori mogu otežati urednu završnu montažu, a premali zahtevati naknadno sečenje neposredno uz instalacione delove.

Montaža bidea

Konzolni bide se postavlja na pripremljene navojne šipke i istovremeno povezuje sa dovodima i odvodom. Keramika se ravnomerno zateže prema uputstvu njenog proizvođača.

Prekomerna sila pri zatezanju nije poželjna jer može oštetiti keramiku. Stabilnost treba da dolazi iz pravilno izvedene konstrukcije i preciznog naleganja.

Razlika u odnosu na 9330005

TECE Profil 9330000 ima konstrukcijsku visinu 112 cm, dok 9330005 predstavlja nižu verziju visine 82 cm. Osnovna namena oba proizvoda jeste montaža zidnog bidea, ali niži model omogućava formiranje predzida delimične visine.

Servis i održavanje

Sam metalni okvir nakon završetka zida ne zahteva redovno održavanje. Servisiraju se dostupni delovi poput slavine, ventila, sifona i priključnih creva.

Dobro projektovan položaj instalacija omogućava da se redovne intervencije obavljaju bez otvaranja predzida.

Provera pre kupovine

Pre poručivanja treba proveriti šifru 9330000, konstrukcijsku visinu 112 cm, model bidea, M12 pričvršćenje, položaj dovoda i odvodnu konfiguraciju. ITIM dodatno napominje da se odgovarajući set za montažu može nabavljati zasebno, pa taj detalj treba proveriti prilikom kompletiranja instalacije.

TECE Profil montažni element 9330000 predstavlja pouzdanu samonoseću osnovu za odgovarajući konzolni bide, sa standardnom konstrukcijskom visinom, podesivim nogama i pripremom za precizno izvođenje vode i odvoda u modernoj predzidnoj instalaciji.
