Opis

Opis proizvoda

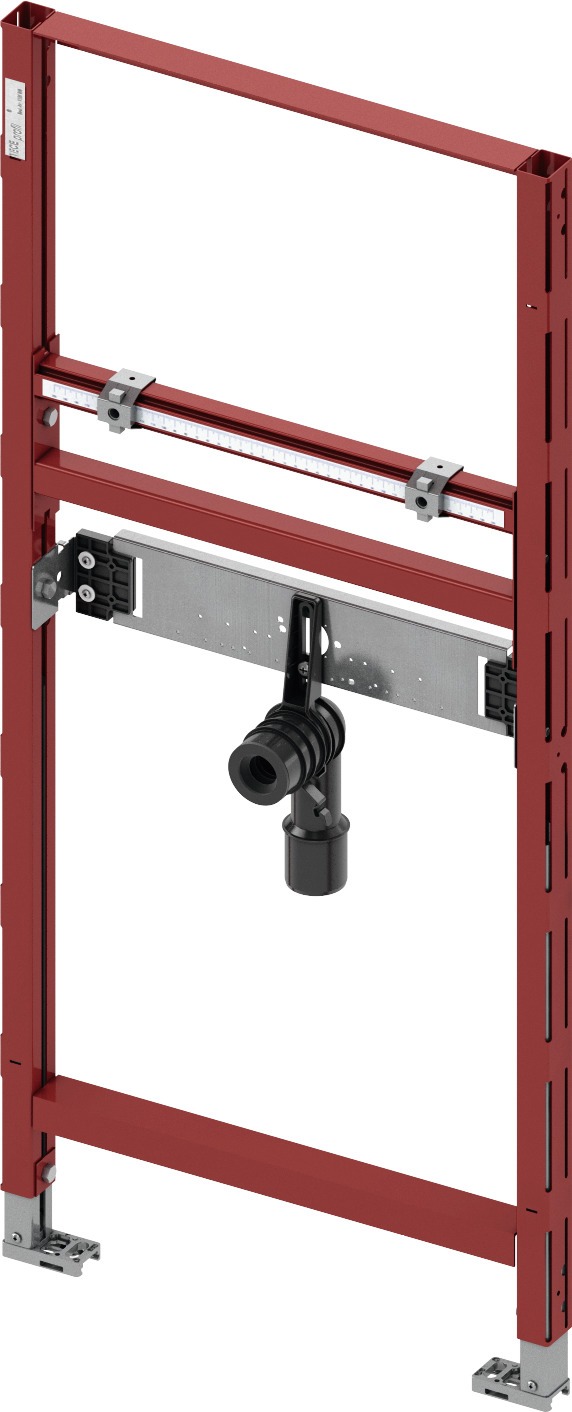

TECE Profil montažni element za lavabo 112 cm, šifra 9310000, predstavlja samonoseći instalacioni modul namenjen stabilnoj i preciznoj ugradnji odgovarajućeg zidnog lavaboa u predzidnoj odnosno suvomontažnoj konstrukciji. ITIM potvrđuje šifru 9310000 i prodajni naziv sa visinom 1120 mm, dok TECE ovaj model zvanično svrstava u porodicu TECEprofil lavabo modula. Visina od 112 cm predstavlja standardnu konstrukcijsku varijantu i razlikuje ovaj model od nižeg 9310011 modula visine 98 cm.

TECE Profil sistem

Modul pripada TECE Profil sistemu za suvu gradnju. TECE Profil omogućava formiranje predzidnih konstrukcija od profilnih cevi i integraciju sanitarnih modula za WC, lavabo, bide, pisoar i druge elemente.

Samonoseći okvir modula preuzima opterećenje zidnog lavaboa, dok završna obloga zida prvenstveno ima estetsku i zaštitnu funkciju.

Ugradna visina 112 cm

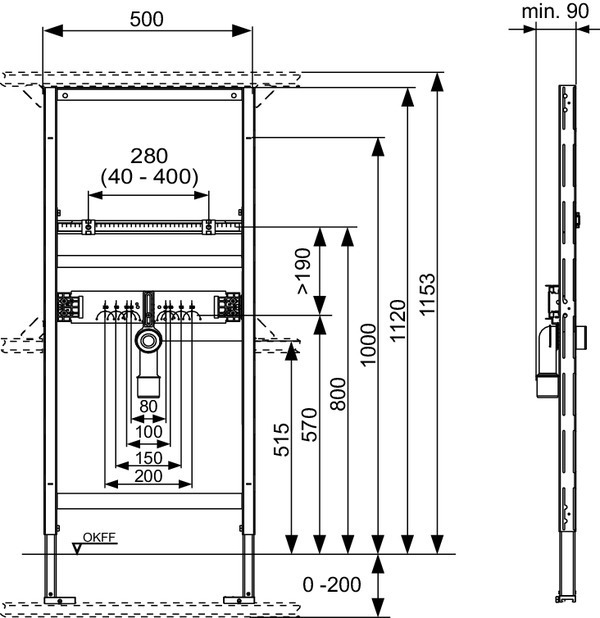

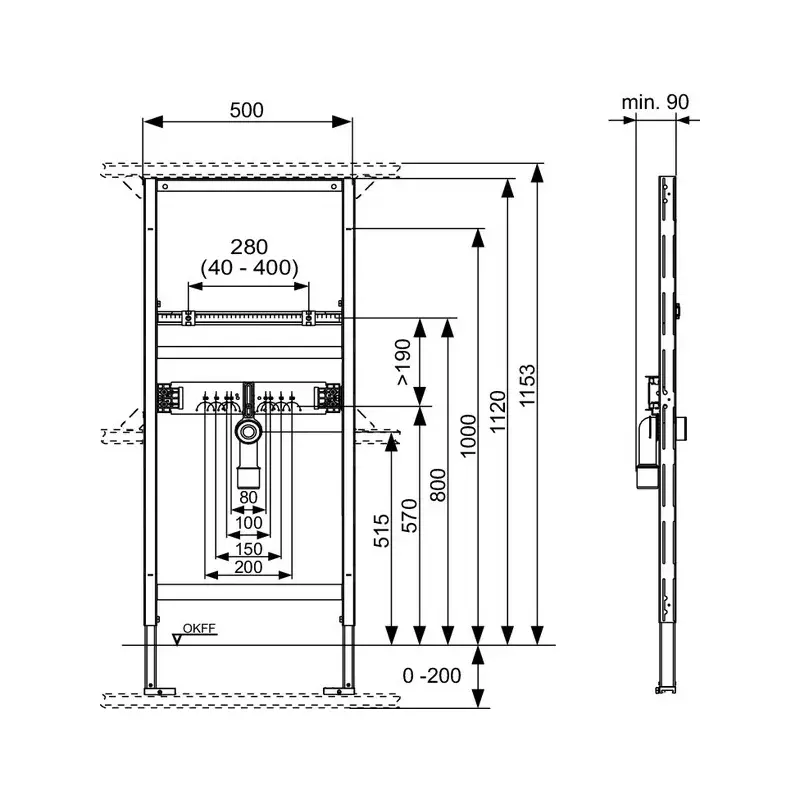

Potvrđena konstrukcijska visina iznosi 1120 mm, odnosno 112 cm. Ova mera predstavlja visinu samog modula od njegove osnovne konstrukcijske tačke, a ne automatsku visinu gornje ivice lavaboa.

Konačna visina sanitarne keramike određuje se podešavanjem nosača i prema koti gotovog poda. To omogućava da se jedan modul prilagodi različitim modelima lavaboa i zahtevima projekta.

Primena sa zidnim lavaboom

Proizvod je namenjen odgovarajućim zidnim lavaboima koji se pričvršćuju na nosače modula. Opterećenje keramike i sile koje nastaju tokom korišćenja prenose se na metalni okvir i dalje na konstrukciju.

To je naročito važno kod suvomontažnih zidova gde sama završna ploča ne bi bila dovoljna kao jedini nosač lavaboa.

Samonoseća konstrukcija

TECE Profil lavabo moduli koriste stabilan samonoseći montažni okvir pripremljen za suvu gradnju. Takav okvir može da se koristi u TECE Profil konstrukciji ili odgovarajućem metalnom odnosno drvenom pregradnom zidu. :contentReference[oaicite:3]{index=3}

Prilikom montaže okvir mora biti pravilno nivelisan i povezan sa nosećim delovima konstrukcije.

Planiranje visine lavaboa

Pre konačnog pričvršćivanja treba znati model lavaboa i željenu visinu njegove gornje ivice. Visina se određuje u odnosu na gotov pod, ne prema sirovoj građevinskoj ploči.

Debljina košuljice, hidroizolacije, lepka i završne keramike mora se uračunati tokom grube faze.

Pričvršćenje keramike

Nosači lavaboa postavljaju se prema razmaku montažnih otvora konkretne keramike. Različiti proizvođači i serije mogu imati različite dimenzije zadnje strane lavaboa.

Zato pre zatvaranja zida treba koristiti tehnički crtež baš onog lavaboa koji će biti ugrađen.

Priključci hladne i tople vode

Montažni element omogućava organizovanu pripremu hladne i tople vode u zoni ispod ili iza lavaboa. Položaj priključaka treba uskladiti sa vrstom armature.

Kod stojeće slavine ventili su uglavnom ispod lavaboa, dok zidna ili ugradna slavina može zahtevati drugačiji raspored.

Odvod lavaboa

Odvodna cev mora biti postavljena na odgovarajućoj visini prema sifonu i izlazu iz keramike. Standardni lavabo modul ne treba automatski opisivati kao model sa skrivenim sifonom, jer TECE za tu funkciju ima posebnu varijantu 9310004.

Za 9310000 treba koristiti kompatibilan odvodni i sifonski sistem prema konkretnoj instalaciji.

Razlika u odnosu na 9310004

TECE zvanično objavljuje zajedničko montažno uputstvo za 9310000 i 9310004, ali to su dve različite konfiguracije. 9310004 ima skriveni sifon i pogodniji je za pristupačne lavaboe, dok 9310000 predstavlja standardni lavabo modul visine 112 cm. :contentReference[oaicite:4]{index=4}

Zato se karakteristike skrivenog sifona ne prenose na 9310000 bez potvrde.

Razlika u odnosu na 9310011

9310011 predstavlja nižu verziju lavabo modula sa konstrukcijskom visinom 980 mm. TECE zvanično potvrđuje da program uključuje lavabo module visine 1120 i 980 mm. :contentReference[oaicite:5]{index=5}

Izbor između dva modela zavisi od planirane visine predzida, ogledala, nameštaja i rasporeda kupatila.

Montaža u TECE Profil konstrukciji

Modul se može integrisati u TECE Profil potkonstrukciju. Profilni sistem omogućava da se sanitarni moduli povežu u stabilan instalacioni zid i zatim oblože odgovarajućim pločama.

Pre zatvaranja treba proveriti vertikalu, horizontalu i čvrstoću svih spojeva.

Montaža u metalnom pregradnom zidu

TECE potvrđuje da se lavabo moduli mogu koristiti u metalnim skeletnim zidovima. Okvir se mora pričvrstiti za dovoljno čvrste profile prema pravilima suve gradnje. :contentReference[oaicite:6]{index=6}

Završni gips-karton ne treba samostalno da preuzima opterećenje keramike.

Montaža u drvenom pregradnom zidu

Moguća je i ugradnja u odgovarajuće drvene konstrukcije. Način pričvršćenja bira se prema nosećoj podlozi i projektnim zahtevima.

Pre oblaganja treba proveriti da drvena konstrukcija nema pomeranja koja bi uticala na završnu keramiku.

Priprema za kupatilski nameštaj

Ako će se ispod lavaboa koristiti ormarić, položaj odvoda i ventila treba uskladiti sa fiokama, pregradama i zadnjom stranom nameštaja.

Dobra koordinacija u ovoj fazi može sprečiti naknadno sečenje nameštaja ili pomeranje instalacija.

Proba vodovodne instalacije

Pre zatvaranja predzida dovodi vode treba da budu testirani pod pritiskom. Svi spojevi moraju ostati potpuno suvi.

Odvod takođe treba proveriti pre završnih radova kako bi se potvrdilo da nema curenja i da je položaj pravilan.

Završna obloga

Nakon provere okvir se zatvara odgovarajućim pločama i završava pločicama ili drugim materijalom. Otvori za pričvrsne tačke, vodu i odvod moraju biti precizno izvedeni.

Preveliki otvori mogu smanjiti kvalitet završne montaže, dok premali mogu zahtevati naknadno sečenje.

Montaža lavaboa

Nakon završetka zida lavabo se postavlja na pripremljene nosače i ravnomerno pričvršćuje. Istovremeno se povezuju slavina, ventili i sifon.

Keramiku ne treba prekomerno zatezati, jer pravilna stabilnost treba da dolazi iz dobro postavljenog okvira i tačnog naleganja.

Servis i održavanje

Sam metalni modul nakon završetka zida ne zahteva redovno održavanje. Servisiraju se dostupne komponente poput slavine, sifona, ventila i priključnih creva.

Dobro isplanirana instalacija omogućava da se većina tih intervencija obavi bez otvaranja predzida.

Provera pre kupovine

Pre kupovine treba proveriti šifru 9310000, konstrukcijsku visinu 112 cm, model lavaboa, razmak pričvršćenja, vrstu slavine i planirani sifon. Ako projekat zahteva niži predzid, 9310011 može biti pogodnija alternativa.

TECE Profil montažni element 9310000 predstavlja standardno i fleksibilno rešenje za zidni lavabo u suvoj gradnji, sa konstrukcijskom visinom 112 cm i mogućnošću precizne pripreme svih ključnih instalacionih tačaka.
