Opis

Opis proizvoda

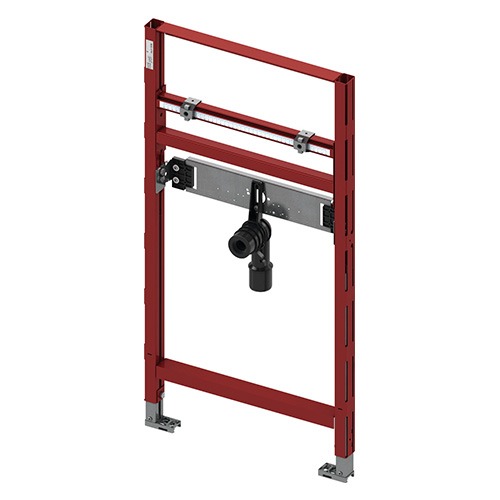

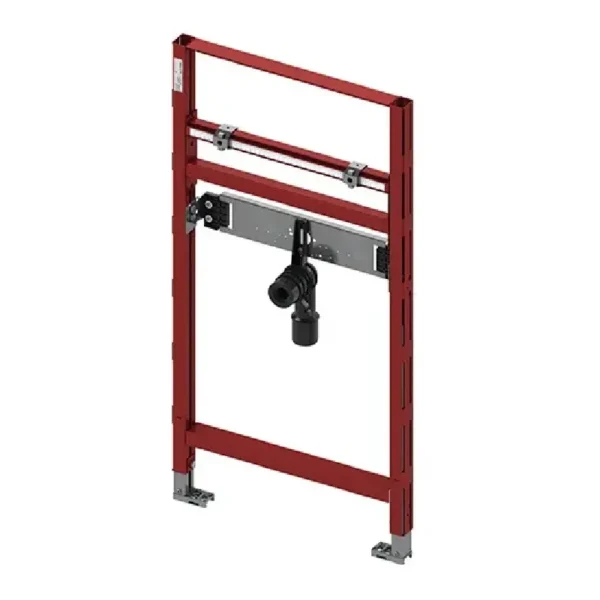

TECE Profil montažni element za lavabo 98 cm, šifra 9310011, predstavlja nižu varijantu samonosećeg instalacionog modula za odgovarajući zidni lavabo. ITIM proizvod vodi kao „TECE Montažni Element Za Lavabo 980 9310011“, dok TECE zvanični program potvrđuje da se lavabo moduli nude u konstrukcijskim visinama 1120 mm i 980 mm. Model 9310011 zato je pogodan za situacije u kojima standardni modul od 112 cm nije optimalan zbog visine predzida, ogledala, police ili druge prostorne organizacije.

TECE Profil sistem

Modul pripada TECE Profil programu za suvu gradnju. Samonoseći montažni okvir koristi se kao čvrsta osnova za zidni lavabo i omogućava organizovanu pripremu dovoda i odvoda unutar predzida.

TECE potvrđuje da se lavabo moduli mogu koristiti u TECE Profil potkonstrukciji, kao i u odgovarajućim metalnim i drvenim zidnim konstrukcijama.

Ugradna visina 98 cm

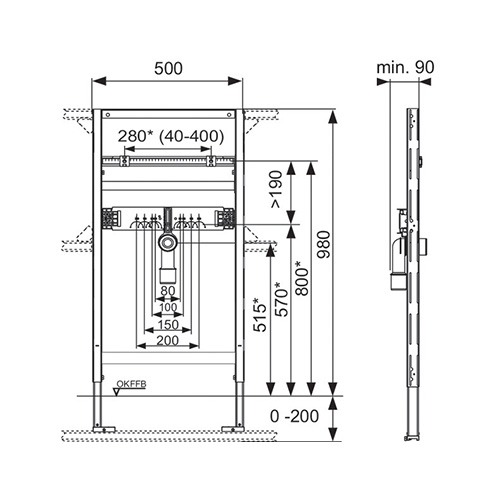

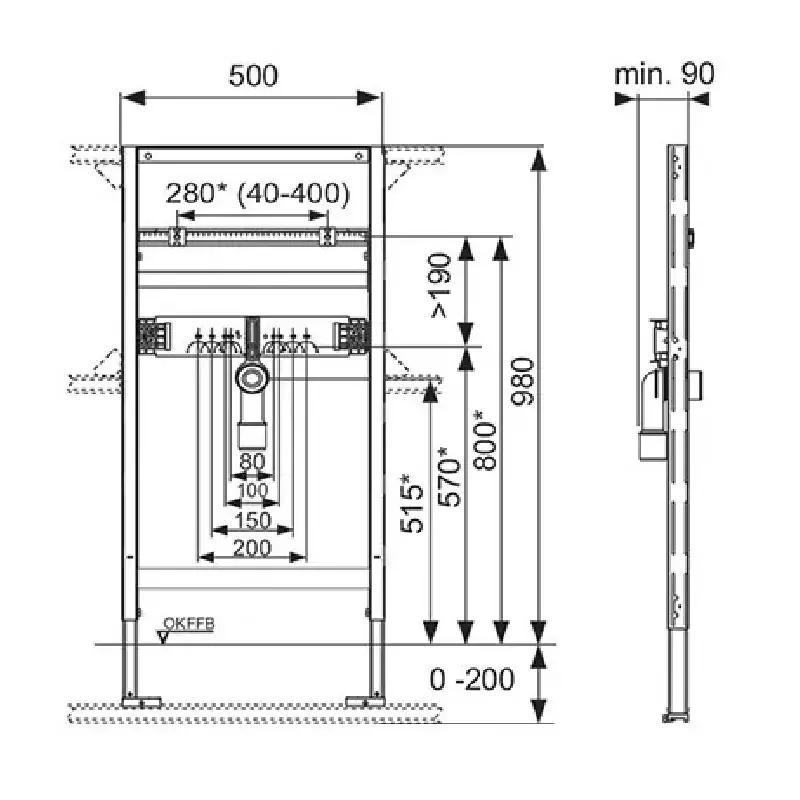

Ključna karakteristika ove šifre je konstrukcijska visina 980 mm, odnosno 98 cm. To je 14 cm niže od standardnog modela 9310000 visine 112 cm.

Niža konstrukcija može biti značajna tamo gde se iznad lavaboa želi ranije završiti predzid, postaviti polica ili druga arhitektonska površina.

Visina modula i visina lavaboa

Važno je razlikovati konstrukcijsku visinu modula od konačne visine gornje ivice lavaboa. Lavabo se pozicionira prema podešavanju montažnih tačaka i tehničkom crtežu keramike.

Modul visine 98 cm ne znači da lavabo mora biti postavljen na 98 cm. To je mera okvira, a ne visina korišćenja sanitarije.

Primena u nižem predzidu

Jedna od praktičnih prednosti nižeg modula jeste mogućnost izrade predzida delimične visine. Gornja površina takvog predzida može da se koristi kao polica ili da vizuelno deli zid.

Ovakvo rešenje može biti korisno u manjim kupatilima ili prostorima gde se ne želi predzid do plafona.

Primena ispod ogledala

Niži konstrukcijski okvir može olakšati pozicioniranje većeg ogledala ili ogledala koje se spušta niže prema lavabou. Visina instalacione konstrukcije tada manje utiče na raspored završnih elemenata.

Tačna korist zavisi od kompletnog projekta i ne treba je tumačiti kao obaveznu primenu.

Samonoseći okvir

Kao i ostali TECE Profil sanitarni moduli, 9310011 koristi konstrukcijsku osnovu namenjenu suvoj gradnji. Okvir preuzima opterećenje zidnog lavaboa i prenosi ga na noseće tačke.

To omogućava sigurnu montažu čak i kada završna zidna obloga nije masivni zid.

Pričvršćenje lavaboa

Položaj nosača mora biti usklađen sa konkretnim modelom lavaboa. Tehnički crtež keramike treba koristiti pre zatvaranja predzida.

Nije preporučljivo prvo završiti zid, a zatim tražiti lavabo koji će odgovarati već postavljenim priključcima i nosačima.

Dovod hladne i tople vode

Unutar modula pripremaju se dovodi hladne i tople vode prema odabranoj slavini. Kod standardne stojeće armature priključci se najčešće završavaju ispod lavaboa.

Za zidnu ili ugradnu slavinu mogu biti potrebni dodatni nosači ili drugačiji raspored instalacija.

Odvod

Odvod lavaboa mora biti pozicioniran prema sifonu i izlazu iz keramike. Pošto šifra 9310011 nije označena kao varijanta sa skrivenim sifonom, takvu karakteristiku ne treba dodavati bez direktne potvrde.

Odgovarajući sifon bira se prema projektu i modelu lavaboa.

TECE moduli 980 i 1120 mm

TECE zvanično navodi da program lavabo modula nudi verzije sa konstrukcijskom visinom 1120 i 980 mm. :contentReference[oaicite:9]{index=9} To kupcu omogućava izbor prema arhitektonskoj situaciji, a ne samo prema sanitarnoj keramici.

Obe visine imaju istu osnovnu namenu – noseću i instalacionu pripremu zidnog lavaboa – ali se razlikuju u ukupnoj visini konstrukcije.

Razlika u odnosu na 9310000

9310000 ima visinu 112 cm, dok 9310011 ima 98 cm. Razlika od 14 cm može imati veliki uticaj na završni oblik predzida.

Ako se predzid završava visoko ili ide do plafona, visina modula možda nije presudan faktor. Kod niskog predzida 980 mm varijanta može biti praktičnija.

Razlika u odnosu na novi pristupačni modul

TECE danas ima i posebne niže module namenjene pristupačnim i geronto instalacijama sa visinom u širem opsegu 820–980 mm. :contentReference[oaicite:10]{index=10} To ne znači da stari ili standardni 9310011 treba automatski opisivati kao modul za osobe sa invaliditetom.

Za pristupačan projekat treba koristiti tačno potvrđenu šifru i zahteve projekta.

Montaža u metalnom zidu

Modul se može uklopiti u odgovarajući metalni skeletni zid. Okvir mora biti čvrsto povezan sa nosećim profilima kako bi preuzeo opterećenje lavaboa.

Pre oblaganja treba proveriti da konstrukcija nema bočno pomeranje.

Montaža u drvenoj konstrukciji

Moguća je i primena u odgovarajućim drvenim pregradnim zidovima. Pričvrsne tačke treba uskladiti sa nosećim elementima zida.

Način pričvršćenja ne treba improvizovati samo prema dostupnom materijalu na gradilištu.

TECE Profil predzid

U TECE Profil sistemu modul se integriše sa profilnim cevima u kompletnu noseću konstrukciju. Prednost je modularno formiranje zida i precizno pozicioniranje sanitarnih elemenata.

Više modula može se postaviti u istoj konstrukciji ako projekat to zahteva.

Planiranje završnog poda

Sve visinske mere treba odnositi na budući gotov pod. Ako se modul montira pre košuljice, mora se uračunati kompletna debljina završnih slojeva.

Pogrešna referentna kota može dovesti do pogrešne visine lavaboa.

Proba instalacije

Dovodi vode treba da budu pod pritiskom pre zatvaranja predzida. Odvod treba proveriti puštanjem vode ili odgovarajućom metodom pre nego što više ne bude potpuno dostupan.

Sve korekcije najjednostavnije su u ovoj fazi.

Završna obloga

Predzid se oblaže odgovarajućim pločama, a zatim keramikom ili drugim završnim materijalom. Otvori za nosače, dovod i odvod moraju biti precizno preneti.

Niža visina modula može omogućiti formiranje završne horizontalne police iznad predzida.

Montaža keramike

Nakon završetka zida lavabo se postavlja na pripremljene nosače, nivelise i ravnomerno učvršćuje. Slavina i sifon se zatim povezuju prema projektu.

Po završetku se proverava nepropusnost svih vidljivih spojeva.

Održavanje

Sam okvir nakon zatvaranja predzida ne zahteva redovno održavanje. Servisiraju se dostupni vodovodni i odvodni delovi.

Dobro planiranje priključaka olakšava kasniji servis i eventualnu zamenu lavaboa.

Provera pre kupovine

Pre kupovine treba potvrditi šifru 9310011, konstrukcijsku visinu 98 cm, model lavaboa, vrstu armature i planiranu visinu predzida. Ako je potreban standardni viši modul, treba razmotriti 9310000.

TECE Profil montažni element 9310011 predstavlja funkcionalnu nižu alternativu standardnom 112 cm modulu. Konstrukcijska visina od 98 cm daje veću slobodu pri projektovanju niskih predzida, polica i rasporeda ogledala, uz zadržavanje sistemskog TECE Profil koncepta za stabilnu ugradnju zidnog lavaboa.
