Opis

Opis proizvoda

TECE Profil montažni element za pristupačni lavabo sa skrivenim sifonom, šifra 9310004, predstavlja samonoseći instalacioni modul namenjen zidnim lavaboima, uključujući rešenja kod kojih je potreban slobodan prostor ispod keramike za pristup korisnika invalidskih kolica. ITIM proizvod vodi kao „montažni element za lavabo invalidski“, dok TECE tehnički preciznije definiše modul kao lavabo element sa skrivenim sifonom. Takva konstrukcija oslobađa prostor neposredno ispod lavaboa i omogućava funkcionalnije projektovanje pristupačnog sanitarnog prostora.

TECE Profil konstrukcija

Modul pripada TECE Profil sistemu i koristi samonoseći montažni okvir namenjen suvoj gradnji. Može se kombinovati sa TECE Profil konstrukcijom ili odgovarajućim metalnim i drvenim pregradnim zidovima.

Okvir preuzima noseću funkciju lavaboa, dok se priključci vode i odvoda organizuju u predzidu.

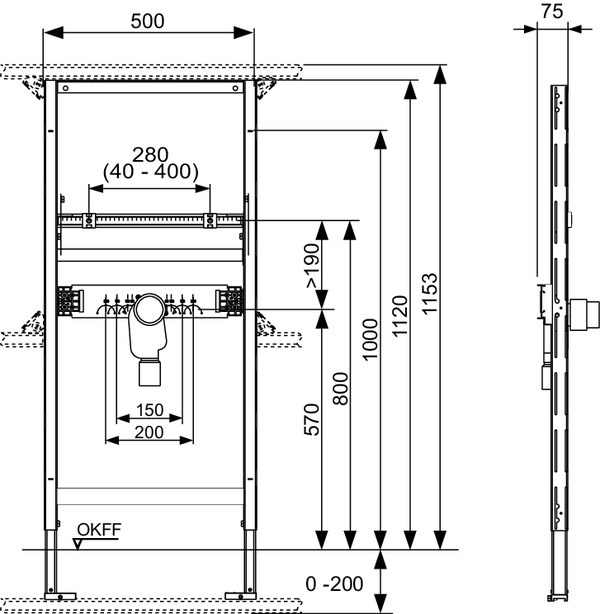

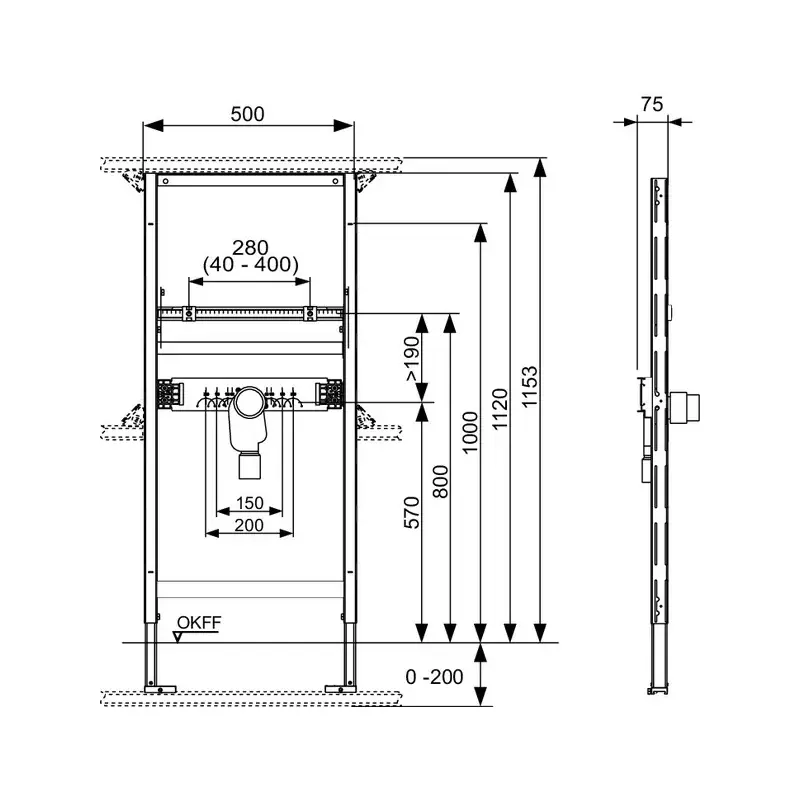

Ugradna visina 112 cm

Potvrđena konstrukcijska visina modula iznosi 1120 mm, odnosno 112 cm. To ne znači da gornja ivica svakog lavaboa mora biti na istoj visini, jer konačni položaj keramike zavisi od podešavanja pričvrsnih tačaka i projektnih zahteva.

Kod pristupačnih kupatila visina lavaboa mora biti usklađena sa konkretnim projektom i potrebama korisnika.

Primena za pristupačne sanitarne prostore

TECE potvrđuje da se ovakav tip modula može koristiti za lavaboe kojima se prilazi invalidskim kolicima. Ključna prednost je uklanjanje klasičnog vidljivog sifona iz prostora neposredno ispod lavaboa.

Na taj način se dobija više slobodnog prostora za kolena i noge korisnika koji prilazi umivaoniku u sedećem položaju.

Skriveni sifon

9310004 koristi ugradni zatvarač neprijatnih mirisa odnosno skriveni sifon. Glavni deo odvodnog sklopa nalazi se u predzidu umesto direktno ispod lavaboa.

To doprinosi urednijem izgledu, ali je posebno značajno kod pristupačnih rešenja jer se smanjuje broj isturenih instalacionih delova u zoni ispod keramike.

DN50 odvod

Za ugradni sifonski sklop potvrđen je priključak DN50. Sistem uključuje izvadivi unutrašnji element, što omogućava servis odvodnog sklopa bez potpunog rušenja zida.

Priključak prema samom lavabou i završni odvodni element treba izvesti prema TECE dokumentaciji.

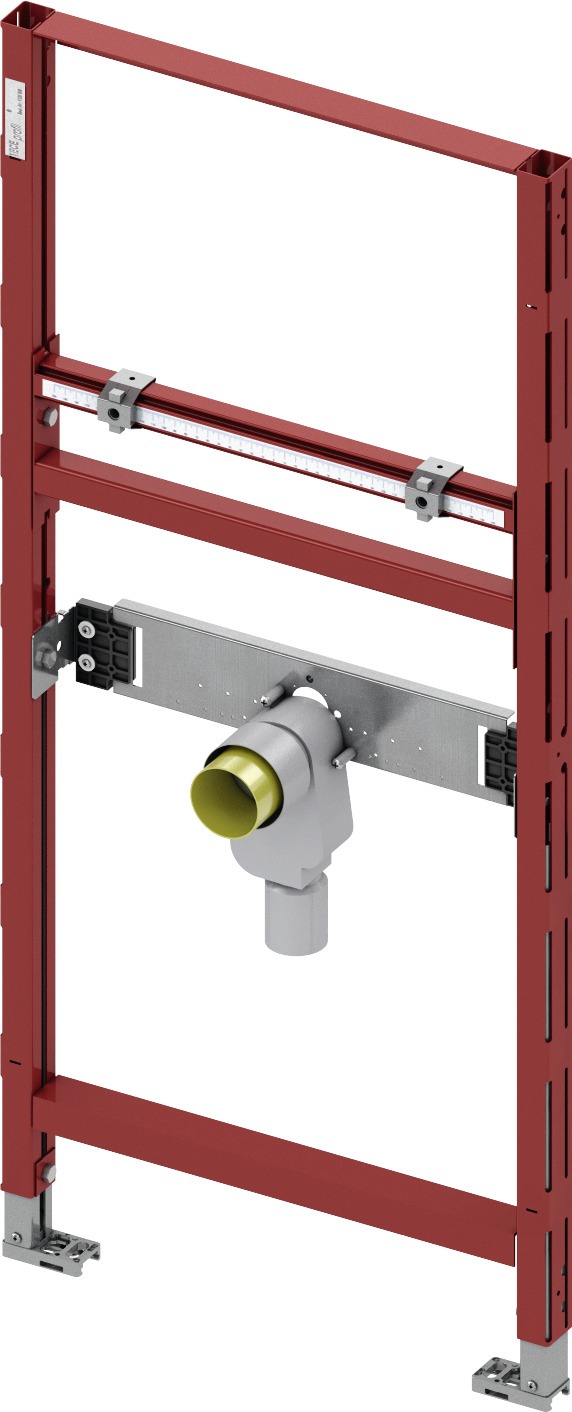

Samonoseći okvir

Metalni okvir sa zaštitnom završnom obradom preuzima opterećenje zidnog lavaboa. Zbog toga završna obloga zida ne mora samostalno da nosi sanitarni element.

Okvir mora biti pravilno pričvršćen i nivelisan pre završetka predzida.

M10 navojne šipke

Modul koristi dve M10 navojne šipke za pričvršćivanje odgovarajućeg lavaboa. Njihov položaj može da se prilagodi prema konkretnoj keramici.

Pre zatvaranja zida treba proveriti razmak otvora na lavabou i postaviti šipke u tačne pozicije.

Podešavanje pričvršćenja

Potvrđeno je da se pričvrsne tačke mogu podešavati u horizontalnom i vertikalnom pravcu. To omogućava prilagođavanje različitim modelima kompatibilnih zidnih lavaboa.

Fleksibilnost podešavanja ne znači da će modul odgovarati svakom lavabou bez provere; tehnički crtež keramike i dalje je obavezan deo planiranja.

Zvučno izolovane traverze

Modul koristi zvučno izolovane montažne traverze za pričvršćivanje zidnih priključaka vode. Potvrđeni razmaci priključnih zona uključuju 150 i 200 mm.

Zvučno odvajanje smanjuje direktan prenos vibracija sa vodovodnih priključaka na metalni okvir i završni zid.

Dovod hladne i tople vode

Na montažnim traverzama pripremaju se odgovarajući priključci hladne i tople vode. Njihov položaj se usklađuje sa slavinom i konkretnim rasporedom ispod ili iza lavaboa.

Kod pristupačnog lavaboa posebno treba izbegavati nepotrebno isturene cevi ili ventile u zoni pristupa korisnika.

Slavina

Modul ne određuje jedan specifičan model slavine. Izbor zavisi od projekta i potreba korisnika. U pristupačnim prostorima često se koriste slavine sa produženom ručicom ili drugim načinom lakšeg upravljanja.

Kompatibilnost same armature proverava se zasebno.

Montaža u suvoj gradnji

TECE Profil modul pogodan je za ugradnju u odgovarajuće metalne ili drvene pregradne zidove i predzidne konstrukcije. Okvir se postavlja i učvršćuje pre priključivanja instalacija.

Nakon nivelisanja izvode se voda i odvod, podešavaju nosači lavaboa i proverava kompletna geometrija.

Planiranje prostora za kolica

Kod pristupačnog sanitarnog prostora nije dovoljno samo montirati lavabo na odgovarajući okvir. Potrebno je obezbediti i dovoljno slobodnog prostora ispred i ispod lavaboa prema projektu pristupačnosti.

Skriveni sifon pomaže u ostvarivanju takvog prostora, ali konačna funkcionalnost zavisi i od keramike i položaja drugih instalacija.

Provera nepropusnosti

Svi dovodni i odvodni spojevi moraju biti testirani pre zatvaranja zida. Posebno je važan skriveni sifon, jer njegov veći deo nakon završetka radova ostaje unutar predzida.

Servisni elementi treba da ostanu dostupni na način koji predviđa TECE konstrukcija.

Montaža zidne obloge

Nakon provere instalacije modul se oblaže odgovarajućim pločama. Otvori za navojne šipke, priključke i odvod moraju biti precizno izvedeni.

Završna keramika ili druga zidna obloga ne sme da blokira servisni pristup sifonu tamo gde je predviđen.

Montaža lavaboa

Lavabo se nakon završetka zida postavlja na M10 pričvrsne elemente i zateže ravnomerno. Položaj mora omogućiti pravilan spoj sa vodom i odvodnim priključkom.

Pre konačnog zatezanja treba proveriti horizontalu keramike.

Održavanje skrivenog odvoda

Izvadivi sifonski element omogućava čišćenje i servis odvodnog sistema. To je značajno jer svaki lavabo vremenom može nakupiti nečistoće u sifonu.

Pristup treba zadržati prema originalnom TECE rešenju i ne zatvarati ga trajnim materijalima.

Razlika u odnosu na standardni lavabo modul

Najvažnija razlika je skriveni sifon i mogućnost primene kod lavaboa kojima se prilazi invalidskim kolicima. Standardni modul može koristiti klasičan sifon ispod lavaboa, koji zauzima više prostora u zoni nogu.

Provera pre kupovine

Pre kupovine treba potvrditi šifru 9310004, model lavaboa, željenu visinu, razmak pričvršćenja i način priključivanja slavine. Ako se projektuje pristupačno kupatilo, kompletna geometrija prostora treba da bude usklađena sa zahtevima projekta, a ne samo sa dimenzijama modula.

TECE Profil 9310004 predstavlja specijalizovano i funkcionalno rešenje za zidni lavabo sa skrivenim sifonom. Njegova konstrukcija posebno je korisna kada je potreban slobodan prostor ispod umivaonika, uz stabilan nosač i uredno skrivene instalacione komponente.
