TECE transformator za WC elektroniku sa priključnim kablom (9810012)

Opis

Transformator za elektronske TECE tipke

TECE transformator za WC elektroniku sa priključnim kablom 9810012 predstavlja originalnu komponentu namenjenu napajanju odgovarajućih elektronskih sistema za aktiviranje ispiranja. Transformator pretvara mrežni napon u niski jednosmerni napon koji je potreban za rad kompatibilne TECElux Mini ili TECEsolid WC elektronike.

Proizvod se koristi kada je izabrana elektronska tipka predviđena za mrežno napajanje od 12 V. Transformator se povezuje sa električnom instalacijom objekta, a zatim preko priključnog kabla dovodi odgovarajući napon do elektronike tipke. Na jedan transformator može se povezati jedna elektronska tipka za ispiranje.

Ovaj artikal nije sama tipka za aktiviranje, senzor, motor za ispiranje niti kompletan WC modul. Reč je o napojnoj komponenti koja se poručuje zasebno kada to zahteva izabrana elektronska tipka. Pre kupovine treba proveriti šifru tipke, način napajanja i zahteve iz njene tehničke dokumentacije.

Kompatibilnost sa TECElux Mini elektronikom

Zvanična TECE dokumentacija potvrđuje kompatibilnost transformatora 9810012 sa elektronskim tipkama iz programa TECElux Mini. TECElux Mini koristi elektronsko aktiviranje ispiranja i zahteva odgovarajući izvor napajanja kada se ugrađuje verzija predviđena za mrežni priključak.

Transformator omogućava pretvaranje mrežnog napona u 12 V DC, koji elektronika koristi za senzore, osvetljenje i pokretanje pripadajućeg mehanizma za ispiranje. Tačne funkcije zavise od konkretne TECElux Mini tipke i njenog podešavanja.

Prilikom planiranja instalacije treba proveriti da li su obezbeđeni odgovarajući instalacioni okvir, servisni prostor i trasa priključnog kabla. Transformator ne treba postavljati na mesto koje nakon završetka radova nije dostupno za pregled ili zamenu.

Kompatibilnost sa TECEsolid WC elektronikom

Transformator je zvanično namenjen i odgovarajućim TECEsolid elektronskim tipkama za WC. Kod mrežnih verzija TECEsolid elektronike transformator 9810012 predstavlja zasebno potrebnu komponentu za priključivanje na instalaciju od 230 V.

TECEsolid elektronske tipke mogu podržavati beskontaktno ili dodirno aktiviranje, u zavisnosti od konkretnog modela. Transformator nema upravljačku funkciju i ne određuje način aktiviranja. Njegov zadatak je obezbeđivanje odgovarajućeg napona za elektronski sistem.

Pre poručivanja treba razlikovati verzije tipki sa mrežnim napajanjem od modela koji koriste baterije. Transformator nije potreban za svaku TECEsolid tipku, već samo za odgovarajuću verziju od 12 V predviđenu za povezivanje na mrežno napajanje.

Ulazni napon od 100 do 240 V AC

Potvrđeni opseg ulaznog napona transformatora iznosi od 100 do 240 V AC pri frekvenciji od 50 do 60 Hz. Ovaj široki raspon omogućava upotrebu sa standardnim mrežnim instalacijama koje odgovaraju navedenim električnim parametrima.

U domaćim instalacijama proizvod se uobičajeno povezuje na mrežni napon od približno 230 V. Priključivanje mora biti izvedeno u skladu sa važećim pravilima za električne instalacije i zahtevima koji se odnose na sanitarne i vlažne prostorije.

Pre povezivanja potrebno je isključiti napajanje odgovarajućeg strujnog kola i potvrditi odsustvo napona odgovarajućim mernim instrumentom. Rad na mrežnom naponu ne treba da obavlja nestručno lice.

Izlazni napon od 12 V DC

Transformator na izlazu obezbeđuje 12 V jednosmerne struje. Ovaj niski napon vodi se prema kompatibilnoj WC elektronici preko pripadajućeg priključnog kabla.

Izlaz od 12 V DC ne treba povezivati sa uređajem koji zahteva drugačiji napon ili drugi tip napajanja. Pogrešno povezivanje može dovesti do neispravnog rada ili oštećenja elektronske komponente.

Pre prvog puštanja sistema u rad treba proveriti oznake priključaka, polaritet ako je naveden u uputstvu i kompatibilnost sa tačnom šifrom elektronske tipke. Ne treba praviti improvizovane spojeve niti menjati fabrički konektor.

Jedan transformator za jednu tipku

Zvanični TECE podaci izričito navode da se na jedan transformator može povezati jedna elektronska tipka. Proizvod nije namenjen istovremenom napajanju više WC elektronika.

U objektu sa više elektronskih tipki potrebno je planirati zaseban odgovarajući transformator za svaku tipku, osim ako tehnička dokumentacija nekog drugog sistema izričito ne predviđa drugačije rešenje.

Paralelno povezivanje više uređaja na transformator 9810012 ne treba izvoditi, jer takva primena nije potvrđena od proizvođača. Svaki komplet treba projektovati prema zvaničnom načinu povezivanja.

Priključni kabl dužine 5 m

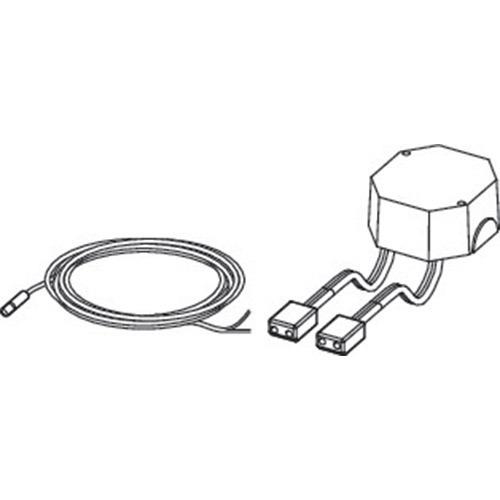

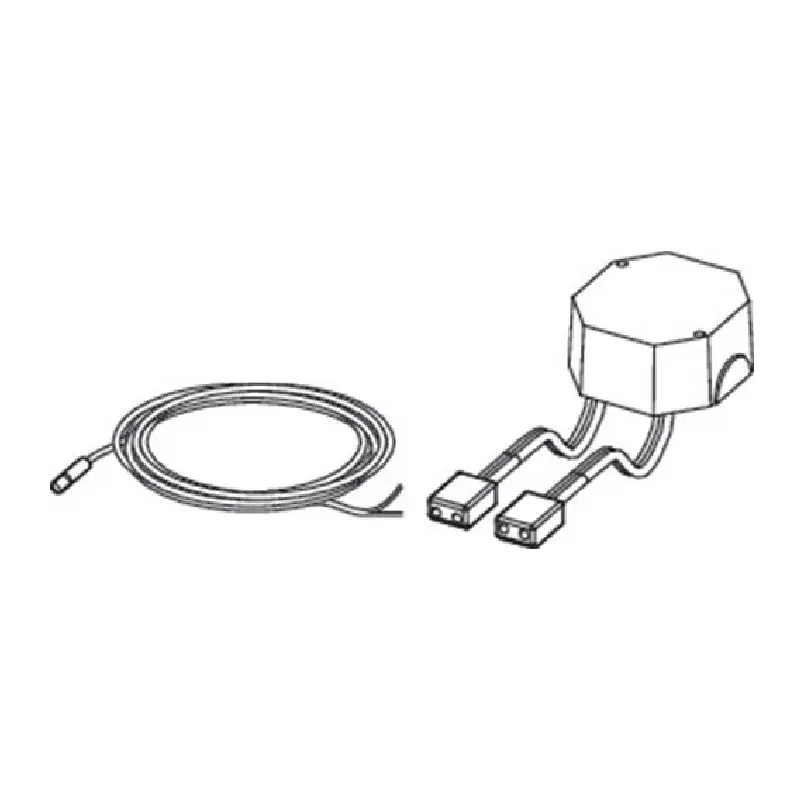

Uz transformator se isporučuje priključni kabl dužine 5 metara. Ova dužina omogućava određenu slobodu prilikom izbora položaja podžbukne kutije i vođenja kabla do elektronske tipke.

Kabl treba položiti tako da nije izložen oštrim ivicama, pritisku, uvrtanju ili nepotrebnom zatezanju. Trasa mora biti planirana pre zatvaranja instalacione konstrukcije i postavljanja završne zidne obloge.

Višak kabla ne treba sabijati uz oštre pregibe u malom prostoru. Potrebno ga je uredno rasporediti tako da ne ometa servisni otvor, mehanizam za aktiviranje ili druge komponente instalacionog modula.

Zvanična TECE baza navodi priključni kabl dužine 5 m kao zaseban rezervni deo sa šifrom 9820352. To omogućava njegovu zamenu kada je potrebno, uz prethodnu proveru tačne kompatibilnosti.

Montaža u podžbuknu kutiju

Transformator je predviđen za montažu u podžbuknu električnu kutiju prečnika 60 mm i dubine 63 mm. Potrebna dubina treba da bude obezbeđena pre završetka zidnih radova.

Standardna plića kutija možda neće imati dovoljno prostora za pravilno postavljanje transformatora i priključnih provodnika. Zbog toga se dimenzije kutije moraju proveriti još tokom pripreme instalacije.

Kutija treba da bude postavljena stabilno i u ravni koja omogućava pravilno zatvaranje odgovarajućim poklopcem. Priključni provodnici ne smeju biti priklješteni između transformatora i zida kutije.

Mesto montaže mora ostati dostupno za servis. Transformator ne treba trajno zazidati bez pristupnog poklopca, jer u slučaju provere ili zamene mora postojati mogućnost bezbednog pristupa električnim priključcima.

Položaj u odnosu na elektronsku tipku

Zvanični opis proizvoda navodi primenu sa elektronikom postavljenom na približno jedan metar visine, mereno do sredine tipke. Ovaj podatak odnosi se na tipičnu primenu kompatibilne TECEsolid elektronike, a ne na obaveznu poziciju samog transformatora.

Tačan položaj transformatora određuje se prema projektu instalacije, dužini kabla, dostupnosti servisnog mesta i zahtevima za električnu bezbednost. Ne treba ga postavljati neposredno u zonu u kojoj može biti izložen vodi ili kondenzaciji.

Pre zatvaranja zida treba proveriti da kabl bez naprezanja doseže do priključne tačke elektronske tipke. Naknadno produžavanje fabričkog kabla improvizovanim spojem nije preporučljivo bez potvrđenog tehničkog rešenja.

Planiranje električne instalacije

Napajanje za transformator treba predvideti još tokom grubih instalacionih radova. Potrebno je obezbediti odgovarajući električni vod, podžbuknu kutiju i trasu niskonaponskog kabla prema WC modulu.

Električni vod ne treba voditi na način koji otežava servisiranje vodokotlića ili se ukršta sa pokretnim elementima mehanizma za ispiranje. Sve trase treba međusobno uskladiti sa cevima za vodu, odvodom i konstrukcijom predzida.

Ako se koristi TECE Profil modul pripremljen za elektronsku tipku ili WC sa dodatnim električnim funkcijama, treba proveriti položaj fabrički predviđene priključne kutije i praznih cevi. Transformator se povezuje u skladu sa uputstvom za kompletan sistem.

Priključivanje na mrežni napon

Radove na strani od 100–240 V AC mora da izvede kvalifikovani električar. Pre priključivanja potrebno je isključiti odgovarajući osigurač i obezbediti sistem od slučajnog ponovnog uključenja.

Provodnici se povezuju prema oznakama i šemi iz originalnog montažnog uputstva. Ne treba pretpostavljati raspored priključaka samo prema boji kabla ako postoje nejasnoće ili je instalacija prethodno menjana.

Svi kontakti moraju biti pravilno zategnuti i smešteni unutar predviđene kutije. Ogoljeni provodnici ne smeju ostati dostupni niti dodirivati druge metalne ili električne komponente.

Povezivanje WC elektronike

Niskonaponski priključni kabl vodi se od transformatora do kompatibilne TECElux Mini ili TECEsolid elektronike. Fabrički konektor treba povezati u odgovarajući prihvat bez prekomerne sile.

Ako konektor ne ulazi pravilno, ne treba ga okretati ili gurati silom. Potrebno je proveriti orijentaciju, model tipke i da li je izabrana elektronika zaista kompatibilna sa transformatorom 9810012.

Kabl ne sme ometati montažu tipke, elektronske jedinice ili pogonskog motora. Nakon povezivanja treba ga uredno postaviti u predviđeni prostor.

Kontrola pre zatvaranja instalacije

Pre zatvaranja podžbukne kutije i završetka montaže potrebno je proveriti sve električne veze. Transformator treba da bude stabilno postavljen, a kablovi bez vidljivih oštećenja i prekomernog savijanja.

Nakon uključivanja napajanja proverava se da li elektronika tipke pokreće predviđene funkcije. Kod beskontaktnih modela treba proveriti reakciju senzora, osvetljenje tastera i aktiviranje ispiranja.

Ako sistem ne radi, napajanje treba ponovo isključiti pre bilo kakvog pregleda priključaka. Potrebno je proveriti mrežni dovod, konektore, kompatibilnost transformatora i podešavanje same elektronike.

Razlika između transformatora i upravljačke elektronike

Transformator 9810012 samo obezbeđuje odgovarajući napon. On ne sadrži senzor prisustva, Bluetooth programiranje, vremenske funkcije, upravljanje količinom vode niti motor za mehaničko pokretanje ispiranja.

Te funkcije nalaze se u kompatibilnoj elektronskoj tipki i njenim pripadajućim komponentama. Zbog toga zamena transformatora neće rešiti svaki mogući kvar elektronskog sistema.

Ako tipka prima napajanje, ali ne reaguje na korisnika ili ne aktivira ispiranje, problem može biti u senzoru, upravljačkoj elektronici, pogonskom motoru, kablu ili mehaničkom delu vodokotlića. Potrebna je sistematska provera kompletnog sklopa.

Primena sa baterijskim verzijama tipki

Određene TECE elektronske tipke dostupne su i u verzijama sa baterijskim napajanjem. Transformator 9810012 nije potreban kada se koristi model koji je fabrički predviđen isključivo za rad na baterije.

Pre kupovine treba proveriti punu šifru elektronske tipke i podatak da li koristi napajanje od 12 V ili baterijski sklop. Spoljašnji izgled tipki može biti veoma sličan, iako se način napajanja razlikuje.

Transformator ne treba pokušavati povezati sa baterijskom verzijom ako takva mogućnost nije navedena u zvaničnoj dokumentaciji konkretnog proizvoda.

Servisiranje i zamena priključnog kabla

Ako se utvrdi da je priključni kabl oštećen, zvanična TECE baza navodi rezervni kabl dužine 5 metara sa šifrom 9820352. Pre zamene treba potvrditi da oštećenje nije nastalo zbog nepravilno izvedene trase ili priklještenja unutar konstrukcije.

Zamenu kabla i proveru transformatora treba obavljati sa isključenim mrežnim napajanjem. Oštećeni kabl ne treba popravljati uvrtanjem provodnika, izolir-trakom ili drugim improvizovanim postupkom unutar zida.

Ako je kućište transformatora oštećeno, postoje tragovi pregrevanja, neprijatan miris ili prekidi u radu, proizvod treba isključiti iz upotrebe i zameniti nakon stručne provere.

Bezbednost i održavanje

Transformator se nakon pravilne montaže nalazi skriven u podžbuknoj kutiji i ne zahteva redovno korisničko održavanje. Pristup mu je potreban samo pri proveri, servisu ili zameni.

Poklopac podžbukne kutije treba da ostane pravilno postavljen. Korisnik ne treba da otvara priključnu zonu dok je sistem pod naponom.

TECE transformator za WC elektroniku sa priključnim kablom 9810012 predstavlja originalni izvor napajanja za kompatibilne TECElux Mini i TECEsolid elektronske tipke. Prima mrežni napon od 100 do 240 V AC pri frekvenciji od 50 do 60 Hz i obezbeđuje izlaz od 12 V DC. Isporučuje se sa kablom dužine 5 m, ugrađuje se u podžbuknu kutiju prečnika 60 mm i dubine 63 mm i namenjen je napajanju jedne elektronske tipke. Pouzdan i bezbedan rad zahteva pravilno planiranje instalacije i stručno povezivanje na električnu mrežu.
