TECE Solid odstojni okvir beli (9240440)

Opis

Opis proizvoda

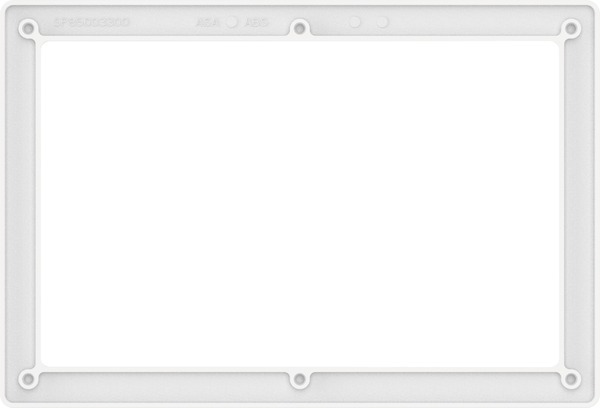

TECE Solid odstojni okvir beli, šifra 9240440, predstavlja sistemski dodatak namenjen odgovarajućim TECE Solid aktivacionim tipkama. ITIM proizvod vodi kao „TECE Solid Odstojni Okvir Beli“, a proizvođački podaci potvrđuju da se koristi kao međuram odnosno dodatni odstojni okvir pri montaži TECE Solid tipke. Naziv proizvoda pravilno prati redosled TECE kao brend, Solid kao serija, potom tip proizvoda i boja.

Namena odstojnog okvira

Osnovna funkcija odstojnog okvira jeste da obezbedi dodatno rastojanje između TECE Solid tipke i završne površine zida kada konkretna montažna situacija to zahteva. Kod ugradnog vodokotlića dubina servisnog otvora i završnog zida zavisi od konstrukcije, broja ploča, lepka i keramike, pa proizvođač predviđa originalne dodatke za pravilno završno pozicioniranje.

Odstojni okvir nije obavezan deo svake TECE Solid instalacije. Koristi se kada postoji potreba za dodatnim međuramom. Ako je servisni otvor već pravilno pripremljen za direktnu montažu tipke, dodatni okvir možda neće biti potreban.

Bela varijanta

Šifra 9240440 označava belu izvedbu. Boja je relevantna zato što rub odstojnog okvira može biti vidljiv oko završne tipke. Bela varijanta je prirodan izbor kod belih Solid tipki ili kod svetlih zidnih obloga kada se želi što diskretniji prelaz između tipke i zida.

TECE istovremeno nudi sivu izvedbu sa šifrom 9240441. Te dve šifre imaju istu osnovnu namenu i dimenzije, ali se razlikuju prema boji. Zbog toga je šifru potrebno proveriti pre poručivanja.

Dimenzije

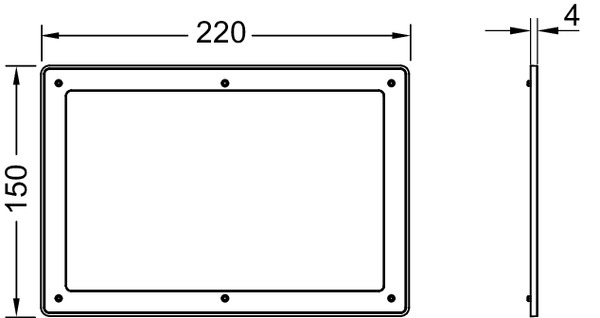

Potvrđene mere belog TECE Solid odstojnog okvira iznose 220 × 150 × 4 mm, odnosno 22x15x0,4 cm. Širina i visina prate gabarit Solid tipke, dok je debljina samo 4 mm.

Ova debljina pokazuje da je proizvod namenjen finom sistemskom odstojanju, a ne velikom produženju instalacije. Ako je servisni otvor postavljen više centimetara preduboko ili je zid izveden izvan dozvoljene geometrije, jedan okvir od 4 mm nije zamena za pravilnu rekonstrukciju montažne zone.

TECE Solid serija

Solid je serija vrlo ravnih TECE aktivacionih tipki. Standardne Solid tipke imaju prednju ploču približne dubine 6 mm i dostupne su u različitim bojama i metalnim završnim obradama. Ujednačeno naleganje uz zid važan je deo njihovog vizuelnog karaktera.

Originalni odstojni okvir omogućava da se i u specifičnoj montažnoj situaciji sačuva kontrolisan prelaz oko tipke. Korišćenje neoriginalnih lajsni ili improvizovanih podmetača može narušiti ravnomeran izgled i otežati demontažu radi servisa.

Razlika u odnosu na pričvrsni okvir

TECE Solid pričvrsni okvir 9820426 i beli odstojni okvir 9240440 nisu isti proizvod. Pričvrsni okvir je unutrašnji nosač tipke i učestvuje u njenom mehaničkom pričvršćivanju. Odstojni okvir se koristi kao dodatni međuelement između završne tipke i zida.

Prilikom naručivanja rezervnog dela zato treba utvrditi uzrok problema. Ako je polomljen nosač tipke, potreban je pričvrsni okvir. Ako je potrebna korekcija završnog odstojanja, koristi se 9240440 ili siva 9240441 varijanta.

Kompatibilnost

Proizvod je namenjen kombinovanju sa TECE Solid WC aktivacionim tipkama. Ne treba ga predstavljati kao univerzalni ram za TECE Base, Ambia, Loop, Now ili druge serije. Svaka porodica ima sopstvenu geometriju i način montaže.

Takođe nije namenjen tipkama drugih proizvođača. Dimenzije 22×15 cm same po sebi nisu dovoljne da se zaključi kompatibilnost, jer su bitni profil ruba i sistemsko naleganje.

Konstrukcija

Odstojni okvir je lagan sistemski element koji ne preuzima noseća opterećenja sanitarne opreme. Njegova uloga je lokalna, u zoni aktivacione tipke. Ne utiče na nosivost instalacionog modula niti na učvršćenje WC šolje.

Montaža

Pre montaže proverava se završna pozicija servisnog otvora i potreba za odstojnim okvirom. Beli okvir postavlja se pravilno i ravnomerno u odnosu na zidnu površinu. Nakon toga montiraju se ostali elementi TECE Solid tipke prema njenom sistemu pričvršćivanja.

Tipka nakon završetka treba da bude ravna, stabilna i pravilno pozicionirana. Okvir ne sme biti uvijen niti sabijen nejednako. Ako zidna površina ima izražene neravnine, njih treba ispraviti pre završne montaže.

Servis

TECE Solid tipka mora ostati demontažna radi servisnog pristupa vodokotliću. Odstojni okvir ne sme da bude ugrađen na način koji onemogućava skidanje prednje ploče. Zato treba pratiti sistemski način montaže, bez trajnog lepljenja tipke za okvir ili zid.

Estetsko uklapanje

Bela boja najdiskretnije funkcioniše uz bele tipke i svetle pločice. Kod hromiranih ili tamnijih Solid tipki moguće je da korisnik više odgovara siva varijanta 9240441. Izbor boje ne menja tehničku funkciju, ali utiče na izgled eventualno vidljivog ruba.

Provera pre kupovine

Pre kupovine treba potvrditi tri stvari: da je postojeća tipka iz TECE Solid serije, da je u konkretnoj instalaciji zaista potreban odstojni okvir i da se želi bela varijanta. Ako je potrebna siva boja, koristi se 9240441.

TECE Solid odstojni okvir beli 9240440 je zato precizan sistemski dodatak dimenzija 22x15x0,4 cm. Namenjen je finom prilagođavanju položaja odgovarajuće Solid tipke i očuvanju urednog završnog izgleda servisne zone u situacijama kada je međuram potreban.
