Opis

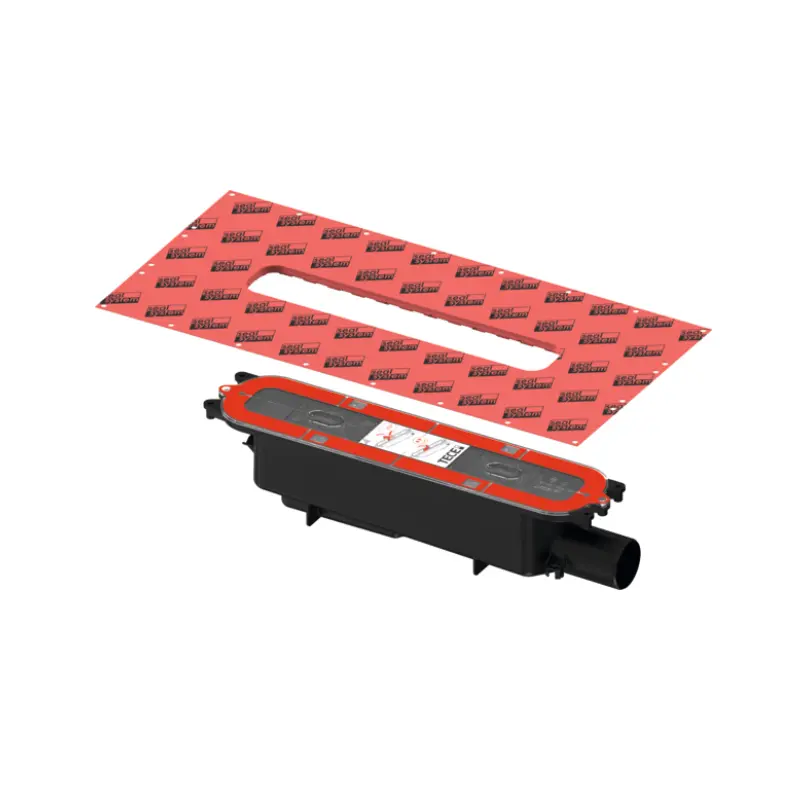

TECE standardni odvod za Drainprofile tuš kanalice DN 50 bočni 673002

Standardni odvod za TECE Drainprofile sistem

TECE 673002 je standardni odvodni element namenjen modularnom sistemu TECE Drainprofile. Ugrađuje se u cementnu košuljicu i povezuje sa bočno postavljenom kanalizacionom cevi nominalnog prečnika DN 50.

Proizvod predstavlja donji, funkcionalni deo sistema koji prihvata vodu iz završnog Drainprofile tuš profila i odvodi je prema kanalizacionoj instalaciji. Završni profil od brušenog ili dekorativno obrađenog nerđajućeg čelika nije deo artikla 673002 i bira se zasebno prema potrebnoj dužini, boji i završnoj obradi.

Zvanična šifra proizvoda je 673002, dok je GTIN 4027255059955.

Primena sa Drainprofile tuš kanalicama

TECE standardni odvod 673002 namenjen je isključivo odgovarajućim TECE Drainprofile tuš profilima. Modularna konstrukcija omogućava da se odvodni element ugradi u košuljicu, dok se završni profil postavlja naknadno u sloj lepka za pločice.

Ovakav sistem omogućava odvojeno biranje:

• odvodnog elementa
• završnog tuš profila
• dužine profila
• završne obrade profila
• položaja kanalice
• načina pričvršćivanja odvoda
• dodatne zvučne izolacije

Odvod nije namenjen za samostalnu upotrebu bez odgovarajućeg TECE Drainprofile tuš profila.

Bočni odvodni priključak DN 50

Odvod ima bočno postavljen priključak za povezivanje sa kanalizacionom cevi DN 50. Bočni izlaz namenjen je instalacijama kod kojih odvodna cev prolazi horizontalno kroz podnu konstrukciju.

Pre ugradnje potrebno je proveriti:

• položaj kanalizacione cevi
• pravac odvoda
• raspoloživu visinu poda
• potreban pad cevi
• položaj završnog tuš profila
• debljinu košuljice
• završnu visinu podne keramike
• mogućnost pristupa instalaciji
• kompatibilnost sa profilom

Spoj sa kanalizacionom instalacijom treba proveriti na nepropusnost pre zatvaranja podne konstrukcije.

Minimalna ugradna visina 95 mm

Minimalna ugradna visina TECE standardnog odvoda iznosi 95 mm. Visina se meri od donje ivice odvodnog elementa do gornje ivice cementne košuljice.

Ovaj podatak ne predstavlja ukupnu završnu visinu poda. Prilikom planiranja treba dodatno uračunati:

• hidroizolacioni sloj
• lepak za pločice
• debljinu podne keramike
• završni Drainprofile tuš profil
• potreban pad poda
• pad kanalizacione cevi

Minimalna ugradna visina od 95 mm svrstava ovaj model u standardnu izvedbu Drainprofile odvoda. Za objekte sa manjom raspoloživom visinom poda potrebno je proveriti druge odvodne varijante iz sistema.

Kapacitet odvodnje

Kapacitet odvodnje zavisi od visine vode iznad završnog poklopca tuš profila. Prema zvaničnim TECE podacima, odvod postiže:

• najmanje 0,72 l/s pri visini vode od 10 mm
• najmanje 0,82 l/s pri visini vode od 20 mm

Vrednosti su navedene prema standardu EN 1253.

Preračunato u litre u minuti, deklarisani protok iznosi približno:

• najmanje 43,2 l/min pri 10 mm vode
• najmanje 49,2 l/min pri 20 mm vode

Stvarni kapacitet ugrađenog sistema zavisi i od:

• pada kanalizacione cevi
• dužine odvodne instalacije
• pravilnog povezivanja
• čistoće sifona
• čistoće tuš profila
• količine nečistoća
• pravilno formiranog pada poda
• protoka tuš opreme

Kod velikih tuš ruža ili više izlaza koji mogu raditi istovremeno potrebno je uporediti njihov zbirni protok sa kapacitetom odvoda.

Vodeni zatvarač visine 50 mm

TECE standardni odvod ima vodeni zatvarač visine 50 mm. Vodeni stub u sifonu formira barijeru između kanalizacione instalacije i prostora kupatila i sprečava prolazak neprijatnih mirisa tokom redovne upotrebe.

Za pravilno funkcionisanje vodenog zatvarača potrebno je:

• pravilno postaviti sifonski uložak
• redovno koristiti ili dopunjavati odvod vodom
• čistiti naslage sapunice i dlaka
• proveriti pravilno naleganje svih delova
• sprečiti isušivanje sifona tokom dugog perioda nekorišćenja

U prostorima koji se duže ne koriste preporučuje se povremeno sipanje vode u odvod kako bi se obnovio vodeni zatvarač.

Uklonjivi sifonski uložak

Odvod je opremljen uklonjivim sifonskim uloškom. Njegovo vađenje omogućava pristup unutrašnjosti odvoda radi čišćenja, uklanjanja nečistoća i provere protoka.

Redovno održavanje može da obuhvati:

• uklanjanje završnog poklopca profila
• pristup odvodnom elementu
• vađenje sifonskog uloška
• uklanjanje dlaka
• uklanjanje naslaga sapunice
• ispiranje uloška
• čišćenje unutrašnjosti odvoda
• vraćanje sifona u pravilan položaj
• proveru protoka puštanjem vode

TECE kao rezervni deo za standardni odvod navodi sifonski uložak sa šifrom 675008.

Fabrički ugrađena Seal System manžetna

TECE 673002 isporučuje se sa fabrički montiranom, fleksibilnom hidroizolacionom manžetnom iz sistema Seal System. Manžetna se klikom povezuje sa odvodnim telom i služi za sigurno povezivanje odvoda sa hidroizolacijom poda.

Prednosti fabrički ugrađene manžetne obuhvataju:

• pripremljen spoj odvoda i hidroizolacije
• smanjenu potrebu za improvizovanim zaptivanjem
• fleksibilno povezivanje
• jednostavnije uklapanje sa hidroizolacionim premazom
• kontrolisan spoj u kritičnoj zoni odvoda
• kompatibilnost sa TECE Seal System rešenjem

Manžetna nije zamena za kompletnu hidroizolaciju tuš prostora. Hidroizolacioni premaz mora da obuhvati celu mokru zonu, spojeve poda i zida, uglove i prodore instalacija.

Pomična zaptivka za povezivanje sa tuš profilom

Odvod ima pomičnu zaptivku koja služi za povezivanje sa TECE Drainprofile tuš profilom i kompenzaciju građevinskih tolerancija.

Ova konstrukcija olakšava:

• poravnanje odvodnog elementa i završnog profila
• prilagođavanje manjim odstupanjima tokom ugradnje
• kompenzaciju građevinskih tolerancija
• precizno pozicioniranje završne kanalice
• sigurno povezivanje modularnih delova

Odvod i profil ipak moraju biti postavljeni prema tehničkom uputstvu i pravilno nivelisani pre zatvaranja podnih slojeva.

Integrisan anker za košuljicu

TECE standardni odvod ima integrisano sidrenje za cementnu košuljicu. Ovaj element omogućava stabilno povezivanje odvodnog tela sa okolnom podnom konstrukcijom.

Integrisani anker doprinosi:

• stabilnosti odvoda u košuljici
• smanjenju pomeranja tokom radova
• pouzdanom oslanjanju odvodnog elementa
• povezivanju odvoda sa podnom konstrukcijom
• preciznom zadržavanju planiranog položaja

Košuljica mora potpuno i ravnomerno obuhvatiti predviđene elemente za sidrenje, bez šupljina oko odvodnog tela.

Zvučno-izolaciona traka

U sadržaju isporuke nalazi se fabrički pripremljena zvučno-izolaciona traka prilagođena obliku odvodnog elementa. Njena funkcija je da smanji direktan prenos vibracija između odvoda i građevinske konstrukcije.

Za dodatno poboljšanje zvučne izolacije može se koristiti TECE Drainbase podloga, koja se kupuje zasebno.

Zvučno-izolaciona traka kao rezervni deo ima šifru 675004 i odgovara standardnom, ravnom i vertikalnom Drainprofile odvodu.

Zaštitni građevinski poklopac

Odvod se isporučuje sa zaštitnim građevinskim poklopcem. Poklopac štiti unutrašnjost od prodora cementa, lepka, prašine i drugih nečistoća tokom izvođenja podnih i keramičarskih radova.

Zaštitni poklopac treba ostaviti postavljen tokom:

• izvođenja košuljice
• nanošenja hidroizolacije
• postavljanja pločica
• fugovanja
• drugih građevinskih radova u zoni odvoda

Pre konačnog povezivanja sa završnim tuš profilom potrebno je ukloniti zaštitni poklopac i očistiti odvod.

Rezervni zaštitni poklopac sa vijcima ima šifru 675016.

Ugradnja u cementnu košuljicu

TECE standardni odvod 673002 ugrađuje se direktno u sloj cementne košuljice. Njegov položaj mora se uskladiti sa budućim završnim tuš profilom i položajem kanalizacione cevi.

Tipičan redosled ugradnje obuhvata:

• pozicioniranje kanalizacione cevi DN 50
• postavljanje odvodnog elementa
• povezivanje sa odvodnom cevi
• nivelisanje i pričvršćivanje
• postavljanje zvučne izolacije
• proveru nepropusnosti
• izvođenje košuljice
• povezivanje Seal System manžetne sa hidroizolacijom
• postavljanje završnog Drainprofile profila
• postavljanje podne keramike

Odvod mora ostati zaštićen od građevinskih nečistoća tokom celog procesa ugradnje.

Ugradnja uz montažne nosače ili nogice

Zidni i podni montažni nosači ili montažne nogice nisu uključeni u artikal i mogu se poručiti zasebno kao opciona oprema.

Dodatni nosači koriste se kada je potrebno:

• precizno podesiti visinu odvoda
• stabilizovati element pre izvođenja košuljice
• pričvrstiti odvod za pod
• pričvrstiti odvod uz zid
• održati tačnu poziciju tokom radova
• olakšati nivelisanje

Izbor dodatnog montažnog pribora zavisi od položaja kanalice i konstrukcije poda.

TECE Drainbase podloga kupuje se zasebno

TECE Drainbase zvučno-izolaciona podloga nije uključena u sadržaj isporuke. Može se koristiti kao opciona oprema ispod plivajuće košuljice radi smanjenja prenosa udarne i instalacione buke.

Kombinovanje sa Drainbase podlogom može biti korisno u:

• stambenim zgradama
• hotelskim kupatilima
• apartmanima
• kupatilima iznad spavaćih soba
• objektima sa povećanim zahtevima za zvučnu izolaciju

Podloga ne predstavlja hidroizolaciju i ne zamenjuje odgovarajući zaptivni sistem mokre zone.

Usklađenost sa standardom EN 1253-1

TECE standardni odvod ispunjava zahteve standarda EN 1253-1, koji se odnosi na odvode u zgradama.

Standard obuhvata zahteve koji se odnose na:

• kapacitet odvodnje
• vodeni zatvarač
• funkcionalnost odvoda
• konstrukciju sifona
• primenu u građevinskim objektima

Pravilan rad kompletnog sistema zavisi i od stručne montaže, odgovarajuće kanalizacione instalacije i redovnog održavanja.

Usklađenost sa standardom DIN 18534

Odvod i fabrički ugrađena Seal System manžetna ispunjavaju zahteve standarda DIN 18534, koji se odnosi na hidroizolaciju unutrašnjih prostora.

Za pouzdanu zaštitu od prodora vode potrebno je pravilno povezati:

• Seal System manžetnu
• hidroizolacioni premaz
• zaptivne trake u uglovima
• zidne i podne površine
• prodore instalacija
• spojeve oko tuš kanalice

Kompletan sistem treba izvesti prema uputstvu proizvođača hidroizolacionog materijala.

Završni Drainprofile tuš profil nije uključen

Šifra 673002 odnosi se isključivo na standardni odvodni element sa sifonom i bočnim DN 50 priključkom.

Artikal ne obuhvata:

• završni TECE Drainprofile tuš profil
• završni poklopac profila
• podnu keramiku
• lepak za pločice
• kompletan hidroizolacioni premaz
• kanalizacionu cev
• montažne nosače
• montažne nogice
• Drainbase zvučno-izolacionu podlogu

Završni profil bira se zasebno prema željenoj dužini i površinskoj obradi.

Rezervni delovi

Za TECE standardni odvod 673002 proizvođač navodi sledeće rezervne delove:

• Seal System hidroizolaciona manžetna: 675005
• Sifonski uložak za standardni odvod: 675008
• Zvučno-izolacione trake: 675004
• Kuka za uklanjanje sifona: 675009
• Zaštitni poklopac sa vijcima: 675016

Navedeni delovi omogućavaju servisiranje pojedinačnih komponenti bez zamene kompletnog odvodnog elementa.

Sadržaj isporuke

Artikal obuhvata:

• TECE standardni Drainprofile odvod
• bočni priključak DN 50
• uklonjivi sifonski uložak
• vodeni zatvarač visine 50 mm
• fabrički ugrađenu Seal System manžetnu
• integrisani anker za košuljicu
• zvučno-izolacionu traku
• zaštitni građevinski poklopac
• pomičnu zaptivku za povezivanje sa tuš profilom

Artikal ne obuhvata:

• završni Drainprofile tuš profil
• zidne ili podne montažne nosače
• montažne nogice
• Drainbase zvučno-izolacionu podlogu
• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni sistem
• lepak za pločice
• podnu keramiku
• ostali građevinski materijal
