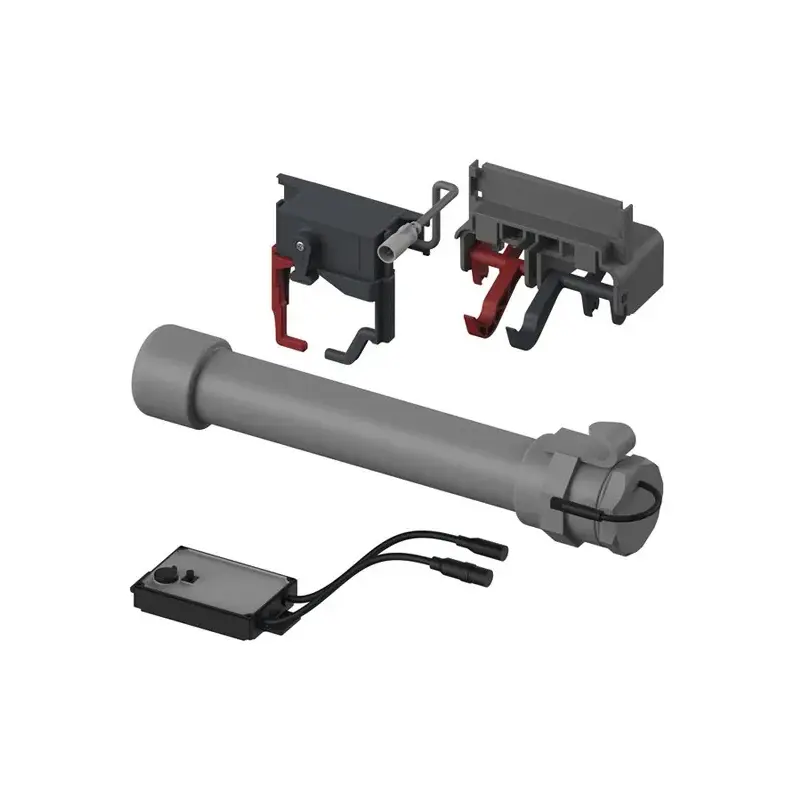

TECE Planus radio-sistem za daljinsko aktiviranje 6 V (9240354)

Opis

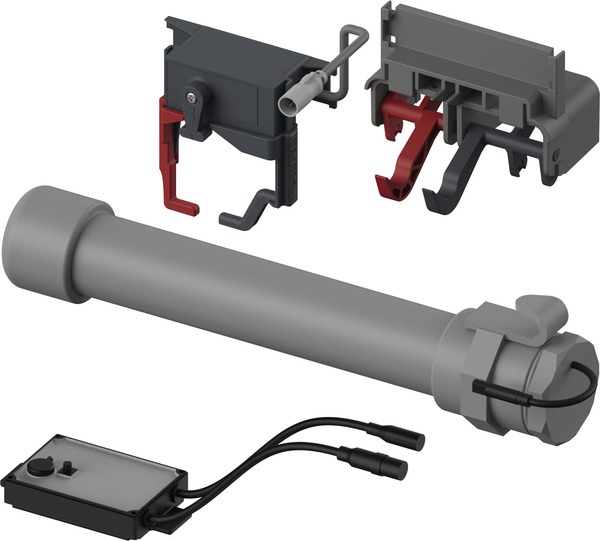

TECE Planus radio-sistem sa baterijskim napajanjem

TECE Planus radio-sistem za daljinsko aktiviranje 6 V sa šifrom 9240354 namenjen je pokretanju ispiranja TECE ugradnog vodokotlića preko bežične komande smeštene u kompatibilnom preklopnom potpornom rukohvatu. Sistem je razvijen za pristupačna kupatila i sanitarne prostorije u kojima standardna zidna tipka nije dovoljno lako dostupna korisniku.

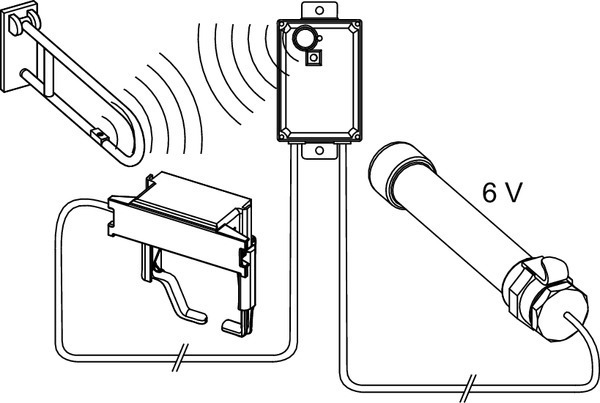

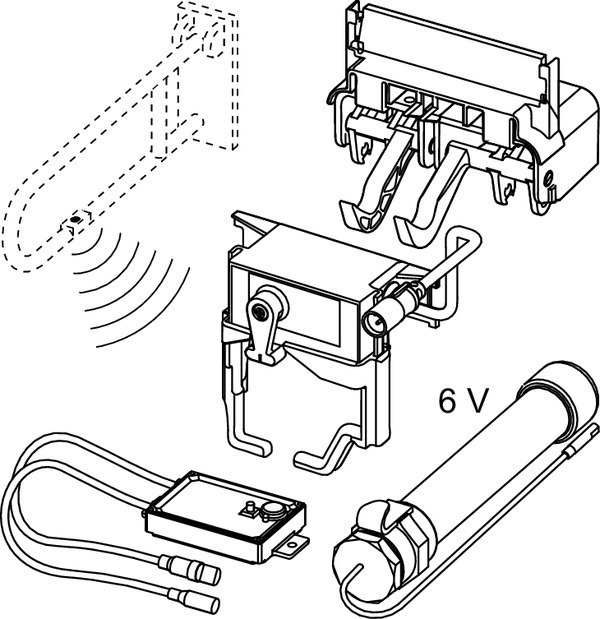

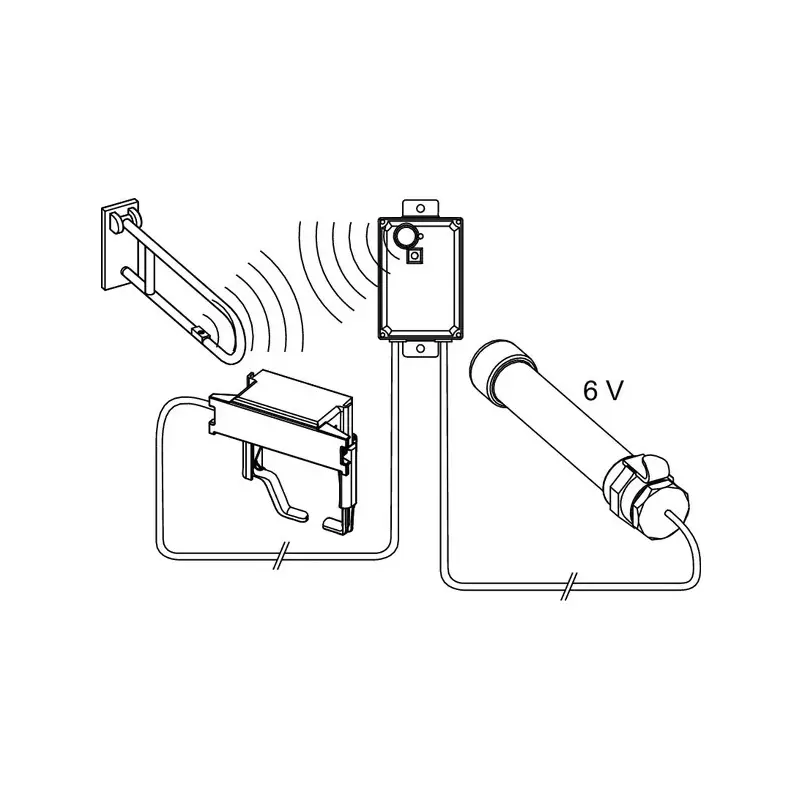

Komanda u rukohvatu šalje radio-signal prijemnoj elektronici, koja zatim upravlja motorom postavljenim na mehanizmu vodokotlića. Korisnik može aktivirati ispiranje bez dosezanja zida iza WC šolje. To može olakšati samostalnu upotrebu osobama koje koriste invalidska kolica, imaju ograničenu pokretljivost trupa ili se oslanjaju na preklopni rukohvat.

Primena sa kompatibilnim potpornim rukohvatima

Zvanični TECE podaci navode kompatibilnost sa određenim HEWI i KEUCO potpornim rukohvatima sa radio-aktiviranjem. Kod pojedinih HEWI modela potreban je odgovarajući komplet za nadogradnju. Zbog toga nije dovoljno da rukohvat samo ima prostor za taster; njegov radio-sistem mora biti kompatibilan sa TECE prijemnikom.

Pre poručivanja treba proveriti punu oznaku rukohvata, stranu ugradnje i eventualno potreban komplet za nadogradnju. Kod sistema bez već integrisanog tastera može biti potreban zaseban TECE Planus radio-taster 9240360. Taj taster nije automatski deo kompleta 9240354.

Radio-komunikacija

Komanda se prenosi bežičnim radio-signalom, pa između rukohvata i vodokotlića nije potreban signalni kabl. Ovo može pojednostaviti postavljanje ili naknadno prilagođavanje prostora, posebno kada je teško sprovesti dodatni kabl kroz završeni zid.

Bežična komunikacija ipak zahteva pravilno uparivanje kompatibilnih komponenti. Radio-taster, prijemna elektronika i motor moraju pripadati odgovarajućem sistemu. Prisustvo drugih bežičnih uređaja ne znači automatski da će doći do problema, ali sistem treba testirati u konačnom položaju i proveriti pouzdanost aktiviranja.

Baterijsko napajanje sa četiri D/LR20 baterije

Sistem koristi četiri baterije tipa Mono/D/LR20. One se postavljaju u vodootporno kućište namenjeno ugradnji u prostor vodokotlića. Ovakvo napajanje eliminiše potrebu za mrežnim priključkom od 230 V i spoljnim transformatorom.

Baterije treba menjati kao komplet i koristiti isti tip i kvalitet. Ne preporučuje se mešanje starih i novih baterija. Kućište mora biti pravilno zatvoreno kako bi se zaštitili kontakti i elektronika. Trajanje baterija zavisi od učestalosti aktiviranja, uslova rada i stanja motora.

Motor za aktiviranje

U okviru proizvoda nalazi se motor koji elektronsku komandu pretvara u mehaničko pokretanje ispiranja. Motor se postavlja na odgovarajući aktivacioni deo TECE vodokotlića. Nakon prijema radio-signala pokreće mehanizam i omogućava ispiranje bez direktnog pritiska na standardnu tipku.

Pravilno postavljanje motora važno je za pouzdan rad. Mehanizam mora imati odgovarajući hod i ne sme biti pod stalnim opterećenjem. Posle montaže treba testirati više ciklusa iz različitih položaja korisnika i proveriti da li sistem svaki put reaguje.

Podesiva količina vode

Puna količina ispiranja može se podesiti na 4,5, 6, 7,5 ili 9 litara. Odgovarajuća vrednost zavisi od WC šolje i kanalizacione instalacije. Najniža vrednost može smanjiti potrošnju, ali mora omogućiti pravilno ispiranje.

Podešavanje treba proveriti kroz praktične cikluse. Ako ispiranje nije dovoljno efikasno, treba odabrati veću vrednost. Daljinska komanda ne menja hidrauličke zahteve WC šolje i odvoda.

Kompatibilnost sa TECE vodokotlićima

Proizvod je namenjen TECE vodokotlićima sa prednjim aktiviranjem i visinom tipke od približno jednog metra. Ne treba ga koristiti kao univerzalni radio-komplet za druge proizvođače ili neproverene TECE modele.

Pre kupovine treba proveriti oznaku ugradnog elementa, položaj servisnog otvora i mogućnost postavljanja motora i baterijskog kućišta. Kod postojećeg starijeg sistema treba proveriti i generaciju prijemne elektronike.

Dodatna prednja tipka

Sistem omogućava i dodatno ručno aktiviranje preko odgovarajuće prednje tipke. Prednja tipka nije deo kompleta 9240354 i bira se zasebno. Ona istovremeno zatvara servisni otvor kroz koji se pristupa elektronici, baterijama i motoru.

Postojanje standardne prednje komande može biti praktično za druge korisnike i servisno osoblje. Radio-komanda u rukohvatu i zidna tipka mogu funkcionisati kao dve dostupne mogućnosti aktiviranja, pod uslovom da su pravilno ugrađene.

Servis i zamena baterija

Pristup baterijskom kućištu i motoru ostvaruje se kroz servisni otvor iza zasebne prednje tipke. Otvor ne treba blokirati završnim materijalom. Pri zameni baterija treba proveriti kontakte i pravilno zatvoriti kućište.

Ako sistem ne reaguje, treba proveriti baterije, radio-taster, uparivanje, prijemnu elektroniku, motor i mehanizam vodokotlića. Problem se ne mora nalaziti u samo jednoj komponenti, pa je potrebna sistematska dijagnostika.

Prednosti u pristupačnom kupatilu

Radio-komanda uklanja potrebu za signalnim kablom između rukohvata i vodokotlića. To može olakšati prilagođavanje prostora i omogućiti čistiju instalaciju. Najvažnija praktična korist je položaj komande neposredno uz ruku korisnika.

Ipak, elektronska komanda ne zamenjuje pravilno projektovanje celog prostora. Rukohvat mora biti stabilan i pravilno postavljen, WC šolja odgovarajuće visine, a slobodan prostor dovoljan za transfer i kretanje. Sistem treba posmatrati kao jednu komponentu pristupačnog kupatila.

Čišćenje i zaštita tastera

Radio-taster na rukohvatu treba čistiti prema uputstvu proizvođača rukohvata i tastera. Uobičajeno se koriste meka krpa i blago sredstvo. Tečnost ne treba direktno prskati u zazore komande.

Rukohvat i taster treba redovno pregledati. Labav taster, oštećen poklopac ili nepravilan rad treba otkloniti pre potpunog kvara. Elektroniku unutar vodokotlića ne treba izlagati vodi tokom servisiranja.

Dostupnost i rezervni delovi

TECE model 9240354 označava kao proizvod koji više nije dostupan u aktuelnom programu. ITIM ga može imati na preostaloj zalihi. Pre kupovine treba proveriti dostupnost radio-tastera, kompatibilnog rukohvata, prijemne elektronike, motora i drugih rezervnih delova.

TECE Planus radio-sistem 9240354 predstavlja baterijsko rešenje za daljinsko aktiviranje iz potpornog rukohvata. Njegova funkcionalnost zavisi od pravilnog usklađivanja TECE vodokotlića, radio-tastera, rukohvata, prijemnika, baterija i aktivacionog motora.
