TECE Planus kablovski sistem za daljinsko aktiviranje 230/12 V (9240357)

Opis

TECE Planus kablovski sistem sa mrežnim napajanjem

TECE Planus kablovski sistem za daljinsko aktiviranje 230/12 V sa šifrom 9240357 namenjen je elektronskom pokretanju ispiranja TECE ugradnog vodokotlića preko kablovski povezanog električnog tastera. Komandni taster može biti postavljen u kompatibilnom potpornom rukohvatu ili na zidu, na mestu koje je korisniku lakše dostupno od standardne prednje tipke.

Ovakav sistem posebno je značajan u pristupačnim sanitarnim prostorima. Osoba sa smanjenom pokretljivošću može aktivirati ispiranje sa rukohvata ili bočne zidne komande, bez potrebe da se okreće i doseže tipku iza WC šolje. Sistem može biti primenjen u bolnicama, rehabilitacionim centrima, domovima za starije, hotelima, javnim objektima i privatnim kupatilima prilagođenim konkretnom korisniku.

Kablovski električni taster

Električni taster povezuje se kablom sa upravljačkom elektronikom sistema. Komanda se zato ne prenosi radio-signalom. Kablovska veza treba da bude planirana pre završetka zidova ili u okviru konstrukcije kompatibilnog potpornog rukohvata.

Kada se taster postavlja u preklopni rukohvat, kabl mora biti sproveden tako da ne bude priklješten, previše savijen ili izložen zatezanju tokom pomeranja rukohvata. Kada se postavlja na zid, instalaciona cev ili kabl treba da omoguće zaštitu i eventualnu zamenu. Izvođenje treba uskladiti sa dokumentacijom izabranog električnog tastera.

Mrežni priključak i radni napon

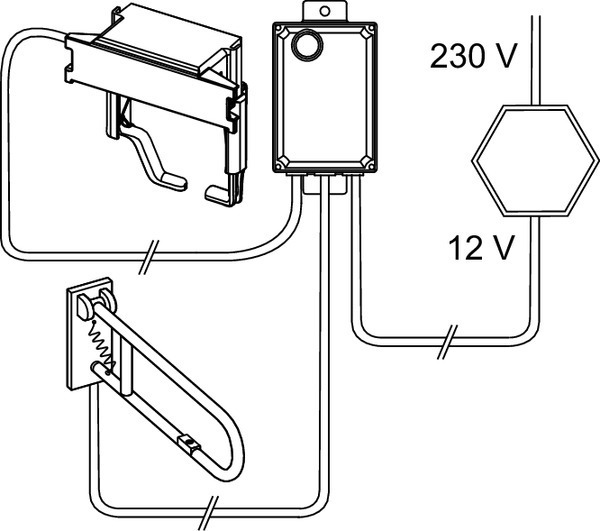

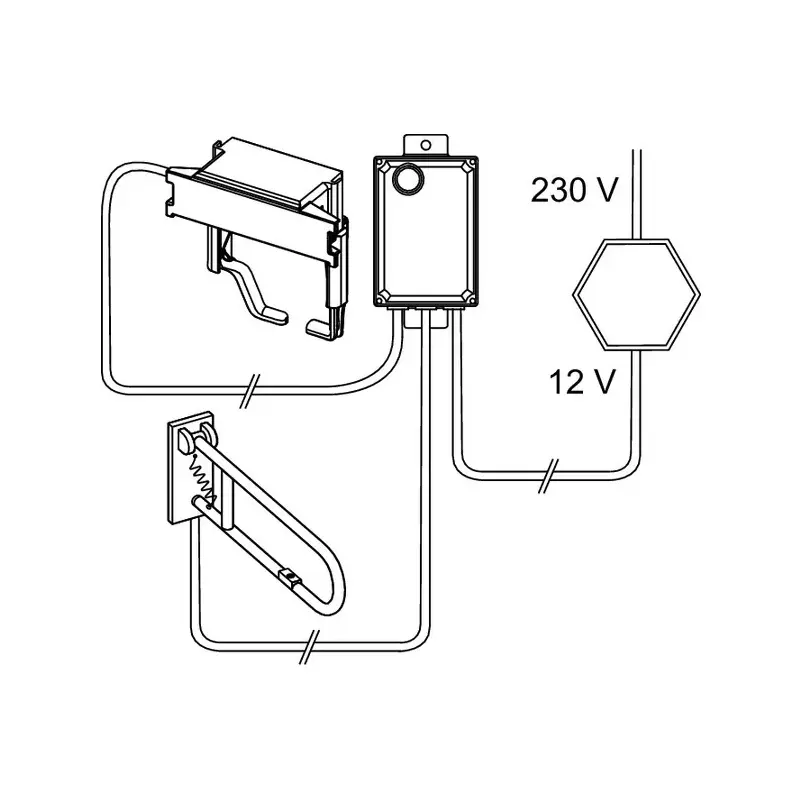

Važno je razlikovati mrežni priključak od radnog napona sistema. Objekat obezbeđuje električnu mrežu od 230 V, ali se TECE elektronika i aktivacioni motor ne povezuju direktno na taj napon. Potreban je spoljni transformator koji pretvara 230 V na 12 V DC.

Transformator nije deo proizvoda 9240357. Zvanični proizvođač navodi zaseban TECE Planus transformator sa šifrom 9810003. Takođe je potrebno zasebno obezbediti priključni kabl 12 V, koji TECE vodi pod šifrom 9810004. Direktno povezivanje elektronike na 230 V nije dozvoljeno i može dovesti do oštećenja i opasnosti.

Planiranje električne instalacije

Transformator je predviđen za ugradnju u odgovarajuću standardnu podžbuknu kutiju. Njegov položaj mora biti bezbedan, ali i pristupačan za servisiranje. Električne radove u sanitarnom prostoru treba da izvede kvalifikovani električar, uz poštovanje zona zaštite i važećih propisa.

Napajanje i signalni kabl treba pripremiti pre zatvaranja zida. Nije preporučljivo ostavljati spojeve na potpuno nepristupačnom mestu. Koordinacija električara, vodoinstalatera i izvođača suve gradnje važna je kako bi svi elementi bili pravilno smešteni.

Aktivacioni motor

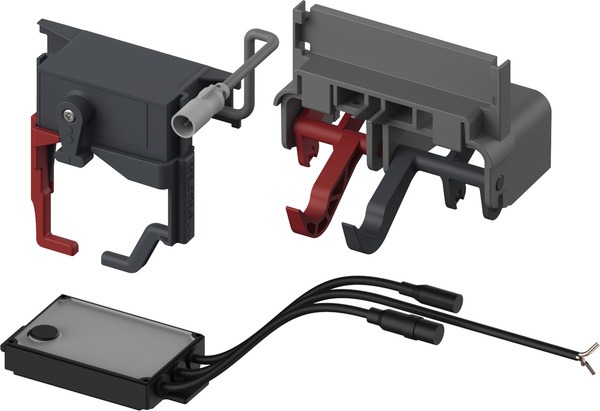

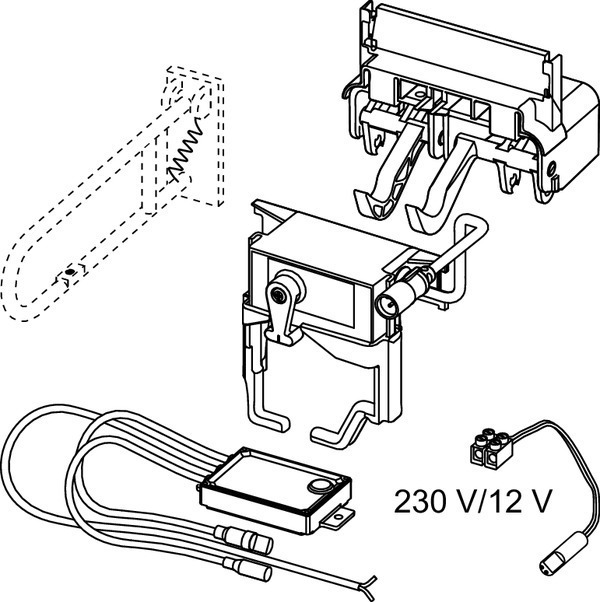

Komplet sadrži motor koji pokreće mehanizam ispiranja u vodokotliću. Kada korisnik pritisne kablovski električni taster, elektronika šalje signal motoru. Motor zatim mehanički aktivira odgovarajući deo vodokotlića.

Motor mora biti pravilno montiran na kompatibilni aktivacioni blok. Položaj i hod mehanizma treba proveriti nakon ugradnje. Nepravilna montaža može izazvati nepotpuno ispiranje, izostanak reakcije ili produženo aktiviranje. Sistem treba testirati pre zatvaranja servisne zone.

Podesiva puna količina ispiranja

TECE potvrđuje mogućnost podešavanja pune količine vode na 4,5, 6, 7,5 ili 9 litara. Izbor zavisi od WC šolje, vodokotlića i kanalizacione instalacije. Najmanja količina može smanjiti potrošnju, ali mora biti dovoljna za pravilno ispiranje konkretne keramike.

Posle podešavanja treba izvršiti više probnih ciklusa. Ako se sadržaj WC šolje ne uklanja pravilno ili odvod zahteva veći protok, treba izabrati odgovarajuću veću vrednost. Podešavanje treba obaviti stručno, uz proveru kompletnog sistema.

Kompatibilnost sa prednjim TECE vodokotlićima

Proizvod je namenjen TECE vodokotlićima sa aktiviranjem sa prednje strane i visinom komande od približno jednog metra. Ne treba ga smatrati univerzalnim elektronskim kompletom za vodokotliće svih proizvođača ili sve TECE modele.

Pre poručivanja treba proveriti oznaku ugradnog elementa, raspoloživ prostor u servisnom otvoru i kompatibilnost aktivacionog motora. Kod starije instalacije važno je proveriti i generaciju postojećih elektronskih delova.

Dodatna ručna komanda

Sistem omogućava dodatno ručno aktiviranje preko odgovarajuće prednje tipke. Prednja tipka nije deo kompleta i mora se naručiti zasebno. To omogućava da u prostoru postoje i daljinski kablovski taster i standardna zidna komanda.

Takva kombinacija može biti praktična kada kupatilo koriste osobe sa različitim potrebama. Daljinska komanda ostaje dostupna sa rukohvata ili bočnog zida, dok standardna tipka omogućava uobičajeno aktiviranje i lakši servisni pristup.

Električni taster nije uključen

Zvanični opis navodi primenu preko kablovskih električnih tastera, ali ne potvrđuje da se sam taster dobija uz komplet 9240357. Zato se on bira zasebno, u skladu sa mestom ugradnje i potrebama korisnika.

Taster može biti sastavni deo kompatibilnog potpornog rukohvata ili zasebna zidna komanda. Potrebno je proveriti električne karakteristike i način povezivanja. Neodgovarajući taster može imati pogrešan tip kontakta ili priključka.

Servisni pristup

Motor i elektronika nalaze se u servisnoj zoni vodokotlića. Pristup se obezbeđuje uklanjanjem zasebno odabrane prednje tipke. Servisni otvor mora ostati slobodan i dovoljno veliki za proveru spojeva i zamenu komponenti.

U slučaju kvara treba proveriti mrežno napajanje, transformator, izlaznih 12 V, priključni kabl, električni taster, signalni vod, elektroniku i motor. Dijagnostiku treba prepustiti stručnom licu, naročito zbog prisustva mrežnog priključka.

Bezbednost i održavanje

Elektronika na 12 V nalazi se u blizini vodokotlića, ali je na mrežu povezana preko transformatora. Zaštita i pravilno razdvajanje napona moraju biti izvedeni prema uputstvu. Ne treba samostalno prepravljati napajanje ili koristiti neproveren transformator.

Vidljivi kablovski taster treba čistiti prema materijalu od kojeg je izrađen. Uobičajeno se koristi meka krpa i blago sredstvo. Tečnost ne treba direktno prskati po električnoj komandi ili spojevima.

Dostupnost proizvoda

Zvanična TECE baza označava model 9240357 kao proizvod koji više nije dostupan u aktuelnom programu. ITIM ga prikazuje u ponudi, pa je moguće da raspolaže preostalom količinom. Pre kupovine treba proveriti i dostupnost transformatora 9810003, kabla 9810004, kompatibilnog tastera i rezervnog motora.

TECE Planus kablovski sistem 9240357 pruža daljinsko elektronsko aktiviranje preko fizički povezanog tastera i stabilno mrežno napajanje preko transformatora. Njegova pravilna primena zahteva kompatibilan TECE vodokotlić, stručno izvedenu električnu instalaciju i zasebno odabrane komandne i završne elemente.
