TECE Planus kablovski sistem za daljinsko aktiviranje 6 V (9240356)

Opis

TECE Planus kablovski sistem za daljinsko aktiviranje

TECE Planus kablovski sistem za daljinsko aktiviranje 6 V sa šifrom 9240356 namenjen je pokretanju ispiranja TECE ugradnog vodokotlića preko električnog tastera koji je kablom povezan sa upravljačkom elektronikom. Taster može biti postavljen u kompatibilnom potpornom rukohvatu ili na odgovarajućem mestu na zidu. Ovakva konstrukcija omogućava da komanda bude dostupnija korisniku nego standardna tipka postavljena iznad WC šolje.

Proizvod je prvenstveno namenjen pristupačnim kupatilima i sanitarnim prostorima za osobe sa smanjenom pokretljivošću. Daljinska komanda može se postaviti bliže ruci korisnika, čime se smanjuje potreba za okretanjem tela ili dosezanjem zidne tipke. Sistem se može koristiti u zdravstvenim ustanovama, domovima za starije, hotelima sa pristupačnim sobama, javnim objektima i privatnim kupatilima prilagođenim konkretnom korisniku.

Kablovsko povezivanje električnog tastera

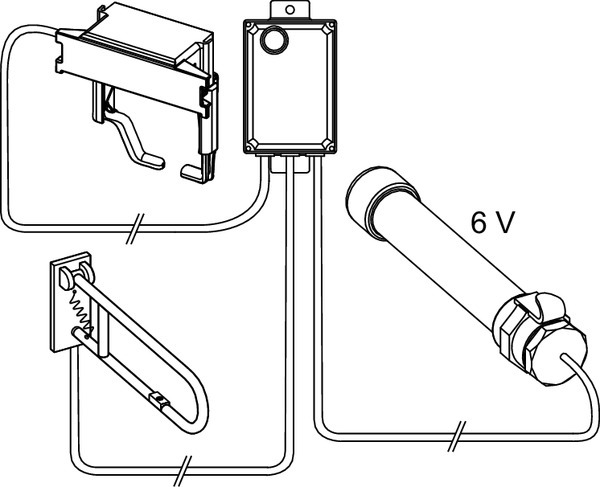

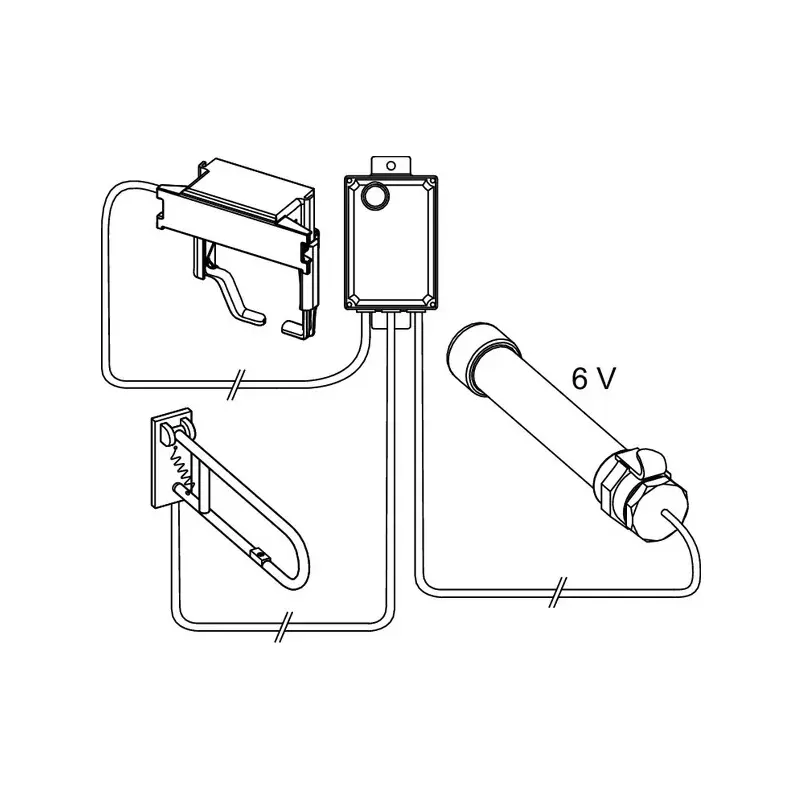

Oznaka „kablovski“ znači da električni taster i elektronika sistema moraju biti fizički povezani odgovarajućim signalnim vodom. Za razliku od radio-verzije, komanda se ne prenosi bežičnim signalom. Kabl treba planirati i sprovesti od mesta na kojem se nalazi taster do servisne zone vodokotlića.

Prednost kablovskog prenosa je neposredna fizička veza između komande i elektronike. Ipak, takav sistem zahteva pažljivo planiranje trase kabla, naročito kada se taster ugrađuje u preklopni rukohvat. Kabl mora biti zaštićen od oštećenja, savijanja i priklještenja tokom pomeranja rukohvata. Ugradnju treba uskladiti sa tehničkom dokumentacijom tastera i rukohvata.

Baterijsko napajanje

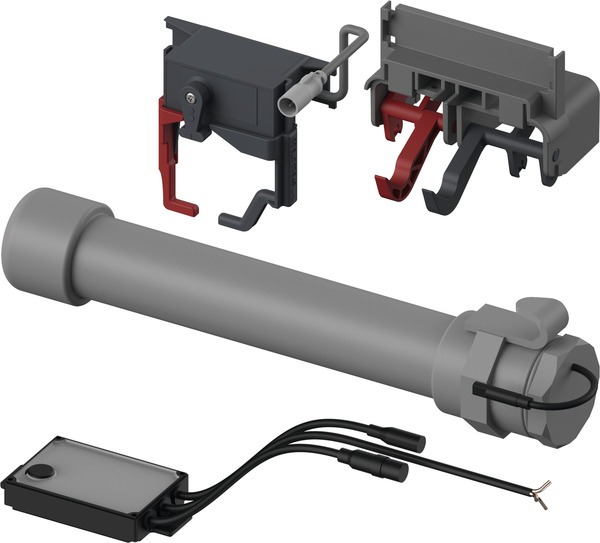

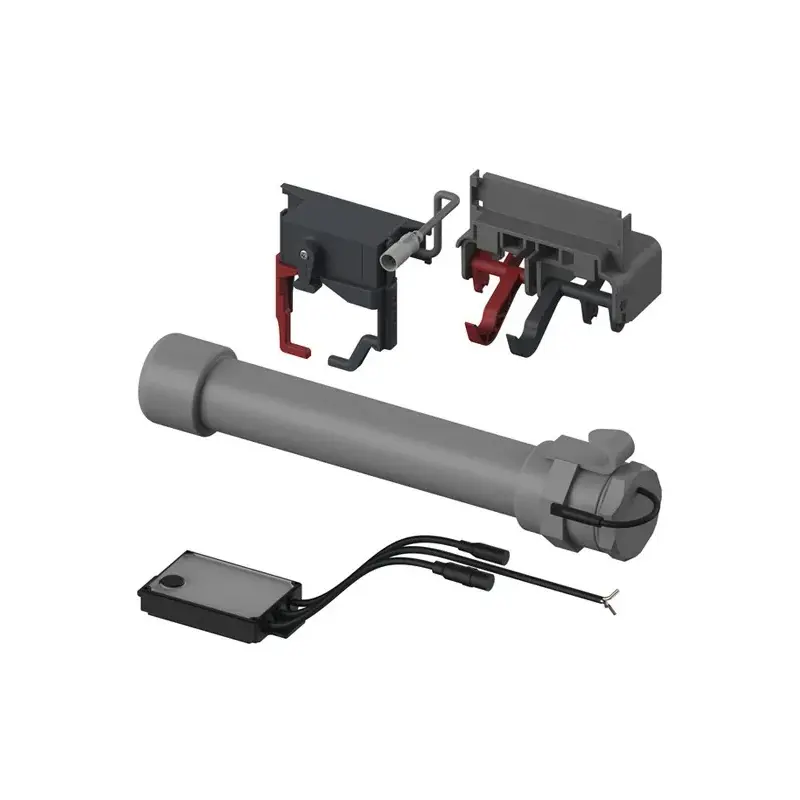

Sistem koristi četiri baterije tipa Mono/D/LR20. Baterije se postavljaju u vodootporno kućište koje se ugrađuje u prostor vodokotlića. Ovakvo rešenje omogućava elektronsko i motorno aktiviranje bez dovođenja mrežnog priključka od 230 V do vodokotlića.

Iako se proizvod često označava kao verzija od 6 V, korisniku je važnije da zna konkretan tip napajanja: četiri baterije D/LR20. Ne treba koristiti druge tipove baterija, kombinovati stare i nove baterije ili mešati različite hemijske sastave. Kućište mora biti pravilno zatvoreno kako bi se očuvala zaštita elektronike u vlažnom okruženju.

Aktivacioni motor

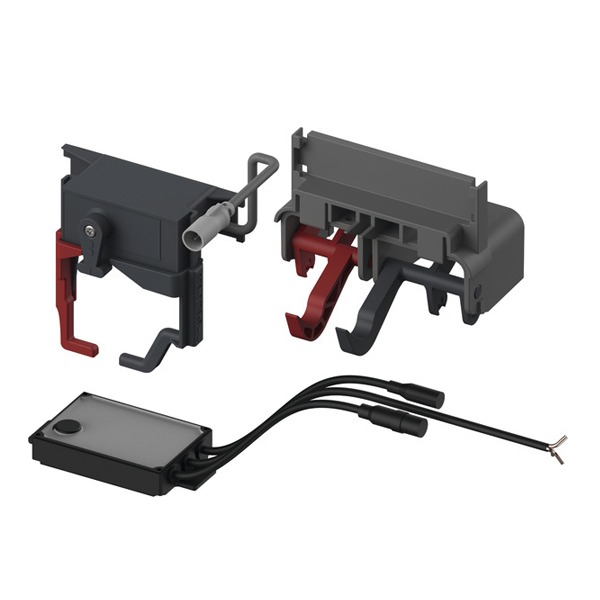

U kompletu se nalazi motor za aktiviranje. Njegova uloga je da električni signal sa kablovskog tastera pretvori u mehanički pokret koji pokreće mehanizam ispiranja u vodokotliću. Korisnik zato ne pritiska direktno klasičnu aktivacionu šipku, već kratkim pritiskom na električni taster šalje komandu motoru.

Motor mora biti pravilno postavljen i povezan sa odgovarajućim aktivacionim blokom TECE vodokotlića. Nepravilna montaža može dovesti do nepotpunog pokretanja mehanizma, produženog rada ili izostanka ispiranja. Nakon ugradnje treba sprovesti više probnih ciklusa i proveriti reakciju na svaki pritisak tastera.

Podesiva količina ispiranja

TECE potvrđuje mogućnost podešavanja pune količine ispiranja na 4,5, 6, 7,5 ili 9 litara. Izbor odgovarajuće količine zavisi od konstrukcije WC šolje, podešavanja vodokotlića i kanalizacione instalacije. Najmanja vrednost ne mora biti dovoljna za svaki model keramike.

Nakon podešavanja treba proveriti da li voda pravilno ispira WC šolju i da li odvod funkcioniše bez problema. Ako je količina nedovoljna, treba izabrati veću potvrđenu vrednost. Podešavanje je najbolje prepustiti instalateru koji može da proveri ceo sistem, a ne samo elektronski komplet.

Kompatibilnost sa TECE vodokotlićima

Proizvod je namenjen TECE vodokotlićima sa aktiviranjem sa prednje strane i visinom tipke od približno jednog metra. Ova formulacija znači da komplet nije univerzalan za sve položaje ugradnje, sve dubine vodokotlića ili sisteme drugih proizvođača. Pre kupovine treba potvrditi tačan model ugrađenog TECE elementa.

Sličnost servisnog otvora ili spoljnog izgleda nije dovoljna za potvrdu kompatibilnosti. Motor, nosač i elektronika moraju odgovarati unutrašnjem mehanizmu vodokotlića. Kod starije instalacije treba proveriti i generaciju postojećih komponenti.

Električni taster nije isto što i prednja tipka

Kablovski električni taster može biti postavljen u potpornom rukohvatu ili na zidu. On predstavlja daljinsku komandu i nije isto što i standardna dekorativna tipka koja zatvara servisni otvor vodokotlića. Zvanični opis navodi da je dodatno ručno aktiviranje preko prednje tipke moguće, ali da prednja tipka nije deo kompleta.

Takođe nije potvrđeno da se kablovski električni taster dobija uz šifru 9240356. Zato se pre poručivanja mora proveriti koji taster ili rukohvat će se koristiti i da li je kompatibilan sa upravljačkom elektronikom. Sam komplet sadrži osnovne elemente napajanja i aktiviranja, ali komandni taster može biti zasebna komponenta.

Primena u potpornom rukohvatu ili na zidu

Kada je taster ugrađen u preklopni rukohvat, korisnik može aktivirati ispiranje dok zadržava stabilan položaj. Kada se postavlja na zid, treba izabrati visinu i mesto dostupno konkretnom korisniku. Položaj ne treba birati samo prema estetskom utisku, već prema stvarnom dometu ruke i načinu korišćenja prostora.

U javnom ili zdravstvenom objektu preporučljivo je da taster bude jasno prepoznatljiv i dovoljno zaštićen od nenamernog pritiska. Istovremeno ne sme zahtevati preveliku silu ili složen pokret. Vrsta tastera i nosača mora biti potvrđena kao kompatibilna sa TECE sistemom.

Servisni pristup i zamena baterija

Baterijsko kućište, elektronika i motor nalaze se u servisnoj zoni vodokotlića. Pristupa im se uklanjanjem zasebne prednje tipke. Zbog toga servisni otvor ne treba sužavati ili blokirati završnim materijalom. Tipka mora ostati uklonjiva bez rušenja zida.

Pri zameni baterija treba zameniti ceo komplet sa četiri odgovarajuće baterije, proveriti polaritet i pravilno zatvoriti vodootporno kućište. Istrošene baterije treba odložiti na mesto namenjeno baterijskom otpadu. Ako se trajanje baterija neuobičajeno skrati, treba proveriti motor, elektroniku i učestalost aktiviranja.

Provera funkcije sistema

Nakon montaže treba testirati kablovski taster, motor i ispiranje kroz više ciklusa. Potrebno je proveriti da li sistem reaguje na jedan kratak pritisak, da li motor završava ciklus i da li se mehanizam vodokotlića vraća u početni položaj. Takođe treba proveriti dodatnu zidnu tipku ako je ugrađena.

Ako sistem ne reaguje, treba proveriti baterije, kabl, električni taster, spojeve, elektroniku i motor. Problem ne treba automatski pripisati vodokotliću ili vidljivom tasteru bez sistematske dijagnostike.

Održavanje vidljivog tastera

Način čišćenja zavisi od materijala zasebno odabranog električnog tastera ili rukohvata. Uopšteno treba koristiti meku krpu i blago sredstvo bez abrazivnih čestica. Tečnost ne treba direktno nanositi u zazore oko električne komande.

Rukohvat i taster treba redovno pregledati, naročito u prostorima sa velikim brojem korisnika. Labav taster, oštećen kabl ili otežano pomeranje rukohvata treba otkloniti pre nego što dođe do potpunog prekida rada.

Dostupnost starijeg Planus sistema

Zvanični TECE izvori model 9240356 označavaju kao proizvod koji više nije dostupan u aktuelnom programu. ITIM ga i dalje prikazuje u ponudi, pa je moguće da postoji preostala zaliha. Pre kupovine treba proveriti dostupnost samog kompleta, odgovarajućeg električnog tastera i rezervnih delova.

TECE Planus kablovski sistem 9240356 predstavlja specijalizovano baterijsko rešenje za pristupačna kupatila. Pravilno funkcioniše samo kada su TECE vodokotlić, motor, napajanje, kablovski taster i eventualna prednja tipka pravilno međusobno usklađeni.
