TECE Planus senzorska tipka hrom sjaj 230/12 V (9240353)

Opis

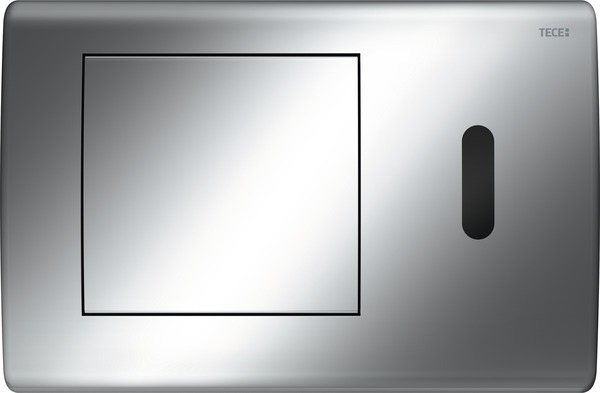

TECE Planus senzorska tipka u hrom sjaj obradi

TECE Planus senzorska tipka hrom sjaj 230/12 V sa šifrom 9240353 namenjena je beskontaktnom aktiviranju odgovarajućeg TECE ugradnog vodokotlića. Infracrveni senzor prepoznaje korišćenje toaleta i omogućava automatsko pokretanje ispiranja, čime se smanjuje potreba za dodirivanjem prednje površine. Pored senzorskog rada, metalna ploča omogućava i opciono ručno aktiviranje. Takva kombinacija je praktična u poslovnim, javnim, hotelskim i ugostiteljskim sanitarnim prostorima, ali i u privatnim kupatilima u kojima se želi elektronsko upravljanje.

Prednja ploča izrađena je od nerđajućeg čelika i izvedena u hrom sjaj završnoj obradi. Sjajna površina reflektuje svetlost i vizuelno se povezuje sa slavinama, tuš sistemima, profilima kabine i kupatilskom galanterijom u klasičnom sjajnom hromu. Na tamnijoj zidnoj oblozi tipka može postati izražen metalni detalj, dok se na svetlim pločicama uklapa diskretnije. Pravougaona forma serije Planus ostaje jednostavna i funkcionalna, bez nepotrebnih dekorativnih elemenata.

Automatsko prepoznavanje sedeće ili stojeće osobe

Autofokus infracrveni senzor ima dve zone prepoznavanja i namenjen je razlikovanju karakterističnog položaja osobe koja sedi ili stoji ispred toaleta. Sistem prati prisustvo korisnika u predviđenoj zoni i, u skladu sa programiranjem, aktivira ispiranje. Pouzdan rad zavisi od pravilne visine montaže i slobodnog vidnog polja senzora.

Proizvođač navodi prednje aktiviranje i visinu sredine tipke od približno jednog metra. Tipku zato nije preporučljivo postavljati prenisko, previsoko ili na gornju horizontalnu površinu. Elektronski Planus modeli imaju specifične zahteve koji se razlikuju od običnih mehaničkih tipki. Pre završetka zida treba proveriti položaj ugradnog elementa, dubinu vodokotlića i planiranu visinu završne ploče.

Napajanje preko transformatora 230/12 V

Ovaj model se povezuje na mrežu od 230 V, ali njegova elektronika ne radi direktno na tom naponu. Potreban je spoljni transformator koji pretvara 230 V na 12 V. TECE izričito navodi da transformator nije deo standardne isporuke. Zbog toga se uz tipku mora zasebno planirati odgovarajući TECE transformator i potrebna priključna instalacija.

Razlikovanje mrežnog priključka i radnog napona važno je zbog bezbednosti. Direktno povezivanje elektronike na 230 V nije dozvoljeno. Položaj transformatora treba planirati tako da bude zaštićen, ali dostupan za proveru ili zamenu. Sve električne radove u sanitarnom prostoru treba da izvede kvalifikovani električar, u koordinaciji sa instalaterom vodokotlića.

Servo-motor i elektronski aktivacioni blok

Automatsko ispiranje pokreće električni podizni uređaj sa servo-motorom, koji je montiran na aktivacioni blok. Senzor prosleđuje signal elektronici, a motor zatim pokreće mehanizam vodokotlića. Uz sistem se navode aktivaciona šipka i montažni materijal, kao i programski ključ za podešavanje funkcija.

Pravilno pozicioniranje motora i aktivacione šipke ključno je za stabilan rad. Nakon montaže treba proveriti automatsko aktiviranje, ručnu komandu i vraćanje mehanizma u početni položaj. Nepravilno podešavanje može dovesti do nepotpunog podizanja ventila, produženog ispiranja ili izostanka reakcije.

Podešavanje količine vode

Sistem omogućava prethodno podešavanje količine ispiranja na 4,5, 6, 7,5 ili 9 litara. Odabrana vrednost treba da odgovara WC šolji, vodokotliću i kanalizacionoj instalaciji. Najmanja vrednost nije automatski najbolji izbor za svaku instalaciju, jer nedovoljna količina može uticati na efikasnost ispiranja i transport kroz odvod.

Podešavanje treba obaviti prilikom puštanja u rad i proveriti kroz više ciklusa. U javnim objektima izbor količine može zavisiti od učestalosti korišćenja, zahteva održavanja i karakteristika sanitarne keramike. Promene treba evidentirati kako bi servisno osoblje znalo kako je sistem programiran.

Higijenska funkcija

TECE Planus elektronika omogućava podešavanje higijenskog ispiranja nakon perioda nekorišćenja. Ova funkcija može biti korisna u prostorijama koje ostaju prazne tokom vikenda, sezone ili dužeg perioda. Automatski ciklus pomaže da voda ne ostane predugo u instalaciji i vodokotliću.

Higijenska funkcija nije zamena za redovno čišćenje, dezinfekciju i održavanje. Ona predstavlja dodatnu funkciju elektronike koju treba podesiti u skladu sa namenom objekta. Prečesto automatsko aktiviranje može nepotrebno povećati potrošnju vode, dok predugačak interval možda neće odgovarati određenom režimu korišćenja.

Ručna komanda i servisni pristup

Prednja metalna ploča omogućava opciono ručno aktiviranje, što je korisno za korisnika ili servisera. Ručna funkcija pruža dodatni način upravljanja, ali ne zamenjuje pravilno napajanje elektronskog sistema. Servo-motor i upravljački sklop moraju biti povezani i ispravni.

Iza prednje ploče nalazi se servisna zona kroz koju se pristupa elektronici i aktivacionom bloku. Ploču treba uklanjati pažljivo, bez grebanja hrom sjaj površine. Metalni alati ne treba da se naslanjaju direktno na vidljivi deo. Nakon servisa treba očistiti zonu senzora i proveriti sve režime rada.

Kompatibilnost i ograničenja

Proizvod je namenjen TECE vodokotlićima dubine 13 cm, sa aktiviranjem sa prednje strane. Nije pogodan za svaki TECE vodokotlić, a posebno ga ne treba birati za plitke sisteme dubine 8 cm bez zvanične potvrde. Takođe nije univerzalna tipka za vodokotliće drugih proizvođača.

Pre poručivanja treba proveriti šifru ugradnog elementa, dubinu vodokotlića, visinu tipke i mogućnost sprovođenja napajanja. Kod zamene starog sistema treba proveriti i da li postojeći transformator odgovara zahtevanom naponu i priključku.

Dimenzije i održavanje hrom sjaj površine

Dimenzije tipke su 21,4×14,4×1,5 cm. Hrom sjaj površina može pokazivati otiske, kapljice vode i tragove kamenca, pa se preporučuje redovno brisanje mekom krpom. Za čišćenje treba koristiti blago sredstvo bez abrazivnih čestica. Posebnu pažnju treba obratiti na prozor senzora, koji mora ostati čist i bez masnih naslaga.

Ne treba koristiti metalne četke, grube sunđere, praškove i agresivne kiseline. Takva sredstva mogu napraviti sitne ogrebotine i umanjiti ujednačen sjaj. Sredstvo treba naneti na krpu, a ne direktno prskati po senzoru i zazorima.

Status proizvoda i provera dostupnosti

Zvanična TECE baza označava model 9240353 kao proizvod koji više nije dostupan u aktuelnom programu. To ne isključuje mogućnost da ITIM ima preostale zalihe, ali dostupnost treba proveriti pre poručivanja. Kod ovog proizvoda treba proveriti i mogućnost nabavke transformatora, priključnog kabla i rezervnih elektronskih delova.

TECE Planus senzorska tipka hrom sjaj 9240353 odgovara projektima u kojima se traže beskontaktno upravljanje, sjajna metalna završna obrada i mrežno napajanje. Pravilna električna priprema, kompatibilan vodokotlić i stručno podešavanje neophodni su za bezbedan i pouzdan rad sistema.
