TECE Planus senzorska tipka hrom mat 230/12 V (9240352)

Opis

TECE Planus senzorska tipka za beskontaktno aktiviranje

TECE Planus senzorska tipka hrom mat 230/12 V sa šifrom 9240352 predstavlja elektronski upravljački i završni element odgovarajućeg TECE ugradnog vodokotlića. Namenjena je beskontaktnom aktiviranju ispiranja pomoću infracrvenog senzora, ali istovremeno zadržava mogućnost ručnog aktiviranja preko metalne prednje tipke. Takva kombinacija omogućava da se svakodnevna upotreba prilagodi različitim korisnicima i situacijama. Beskontaktna funkcija je naročito značajna u javnim, poslovnim i ugostiteljskim sanitarnim prostorima, kao i u privatnim kupatilima u kojima se želi smanjiti potreba za dodirivanjem tipke.

Model pripada seriji TECE Planus, poznatoj po čvrstoj metalnoj konstrukciji i primeni u prostorima sa čestim korišćenjem. Prednja ploča izrađena je od nerđajućeg čelika, dok se u prodajnom sadržaju završna obrada označava kao hrom mat. Površina ima neutralan metalni izgled i može se povezati sa slavinama, tuš programom, nosačima, profilima kabine i drugom opremom u mat metalnim završnim obradama. Pravougaona forma ostaje jednostavna i funkcionalna, pa se tipka može uklopiti u savremena, industrijska i strogo praktično uređena kupatila.

Infracrveni senzor sa dve zone prepoznavanja

Elektronika koristi autofokus infracrveni senzor sa dve zone prepoznavanja, razvijene za detekciju osobe koja sedi ili stoji ispred WC šolje. Ovakav sistem ne funkcioniše samo kao jednostavan senzor približavanja ruke, već prati prisustvo korisnika u predviđenom području. Na osnovu detektovanog korišćenja elektronika može da aktivira odgovarajuće ispiranje nakon što korisnik napusti zonu. Pravilna visina ugradnje i položaj tipke važni su za pouzdan rad senzora.

Zvanični proizvođač navodi da je proizvod namenjen prednjem aktiviranju, uz visinu sredine tipke od približno jednog metra. Zbog toga ovaj elektronski model ne treba posmatrati kao tipku koja se može postaviti u bilo kom položaju ili na bilo kojoj visini. Senzor mora imati odgovarajući ugao i zonu prepoznavanja. Predmeti postavljeni neposredno ispred tipke, nepravilna visina, neuobičajena konstrukcija zida ili neodgovarajuća rasveta mogu uticati na ponašanje senzora, pa instalaciju treba izvesti prema zvaničnom uputstvu.

Razlika između mrežnog priključka i radnog napona

Ovaj model se često prodajno opisuje kao verzija od 230 V, ali je važno precizno objasniti način napajanja. Elektronika tipke i pogonski elementi rade na 12 V. Za povezivanje na standardnu mrežu od 230 V potreban je spoljni transformator koji mrežni napon pretvara na 12 V. Zvanični TECE podaci navode da transformator 230/12 V nije uključen u obim isporuke i mora se obezbediti zasebno.

To znači da se tipka ne sme direktno povezivati na 230 V bez odgovarajućeg transformatora. Električnu pripremu treba planirati pre zatvaranja zida i postavljanja završnih obloga. Transformator i instalacija moraju biti postavljeni na način koji omogućava bezbedan rad i pristup u slučaju servisiranja. Električne radove treba da obavi stručno lice, u skladu sa važećim pravilima za instalacije u sanitarnim prostorima.

Električni pogon i servo-motor

Aktiviranje ispiranja obavlja se pomoću električnog podiznog uređaja sa servo-motorom, koji se montira na aktivacioni blok. Kada elektronika registruje odgovarajući signal, motor pokreće mehanizam vodokotlića. Ovakvo rešenje omogućava automatsko aktiviranje bez neposrednog mehaničkog pritiska korisnika. Uz elektronski sklop isporučuju se aktivaciona šipka i montažni materijal potreban za pravilno povezivanje sa kompatibilnim TECE sistemom.

Elektronski i mehanički delovi moraju biti pravilno podešeni. Nepravilno postavljen servo-motor ili aktivaciona šipka mogu dovesti do otežanog rada ili nepotpunog aktiviranja. Nakon montaže potrebno je testirati senzor, automatsko ispiranje i mogućnost ručnog aktiviranja. Servis i podešavanje treba obavljati kroz otvor iza prednje ploče, bez rušenja zida.

Podesiva količina ispiranja

TECE navodi mogućnost prethodnog podešavanja količine ispiranja na 4,5, 6, 7,5 ili 9 litara. Izbor odgovarajuće vrednosti zavisi od vodokotlića, sanitarne keramike, kanalizacione instalacije i zahteva objekta. Manja količina ne treba automatski da se bira bez provere, jer efikasno ispiranje zavisi i od konstrukcije WC šolje i odvoda. Podešavanje treba uskladiti sa tehničkim uslovima instalacije.

Programiranje i podešavanje obavljaju se uz pomoć odgovarajućeg programskog ključa, koji je naveden kao deo sistema. Elektronske parametre ne treba menjati nasumično, naročito u javnim objektima. Pre puštanja u rad potrebno je proveriti da li odabrana količina obezbeđuje pravilno ispiranje i da li senzor reaguje u odgovarajućem trenutku.

Podesiva higijenska funkcija

Elektronika omogućava podešavanje higijenske funkcije. Ova funkcija može automatski aktivirati ispiranje nakon određenog perioda nekorišćenja, u skladu sa programiranim postavkama. Njena namena je da pomogne u redovnom obnavljanju vode u vodokotliću i instalaciji, što može biti korisno u sanitarnim prostorima koji se koriste povremeno ili imaju duže periode mirovanja.

Higijenska funkcija ne zamenjuje redovno čišćenje WC šolje, vodokotlića i sanitarnog prostora. Ona je dodatna programska mogućnost elektronskog sistema. Interval i način rada treba podesiti prema vrsti objekta i očekivanoj učestalosti korišćenja. U objektima sa stalnom upotrebom možda neće biti potreban isti režim kao u prostorijama koje se koriste samo povremeno.

Ručna mogućnost aktiviranja

Iako je osnovna karakteristika proizvoda beskontaktni rad, prednja ploča omogućava i ručno aktiviranje ispiranja. To je praktično kada korisnik želi neposrednu kontrolu ili kada je potrebno testirati sistem tokom održavanja. Ručna komanda ne znači da proizvod može normalno da radi bez pravilnog električnog napajanja, jer servo-motor i elektronski sklop ostaju deo mehanizma.

Metalna prednja ploča istovremeno zatvara servisni otvor. Kada je potreban pristup elektronici, motoru ili drugim delovima, ploča se uklanja prema uputstvu. Ne treba je skidati grubim povlačenjem ili oslanjanjem oštrog alata na hrom mat površinu. Posle intervencije treba proveriti sve elektronske i mehaničke funkcije.

Kompatibilnost sa TECE vodokotlićima

Zvanični podaci navode primenu na TECE vodokotlićima dubine ugradnje 13 cm, sa prednjim aktiviranjem. Ovaj elektronski model nije kompatibilan sa svim TECE vodokotlićima samo zato što nose isti brend, niti sa sistemima drugih proizvođača. Posebno treba proveriti dubinu vodokotlića, položaj servisnog otvora, visinu aktiviranja i mogućnost montaže električnog pogona.

Tipka nije predviđena za plitke vodokotliće dubine 8 cm. Pre kupovine treba proveriti tehničku dokumentaciju ugrađenog elementa. Kada se proizvod koristi kao zamena za postojeću elektronsku tipku, potrebno je potvrditi i stanje postojećeg napajanja, transformatora i priključnog kabla.

Dimenzije, održavanje i dostupnost

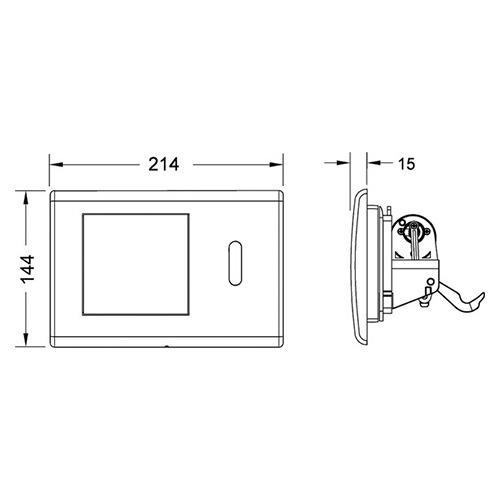

Potvrđene dimenzije tipke su 21,4×14,4×1,5 cm. Relativno kompaktna forma omogućava uredno pokrivanje servisnog otvora, dok dubina od 1,5 cm zadržava tipku blizu ravni zida. Za čišćenje se preporučuju meka krpa i blago sredstvo bez abrazivnih čestica. Sredstvo treba naneti na krpu, a ne direktno na zonu senzora i spojeve ploče.

Agresivne hemikalije, grubi sunđeri i metalne četke mogu oštetiti završnu obradu ili površinu senzora. Zona senzora mora ostati čista kako bi prepoznavanje korisnika bilo pouzdano. Zvanična TECE baza ovaj artikal označava kao proizvod koji više nije dostupan u aktuelnom programu. ITIM ga i dalje prikazuje u ponudi, pa je pre poručivanja potrebno proveriti stanje zaliha, kao i dostupnost zasebnog transformatora i ostalih potrebnih priključnih delova.
