TECE Profil ulivna garnitura za pisoar (9820055)

Opis

Priključna garnitura za dovod vode u pisoar

TECE Profil ulivna garnitura za pisoar 9820055 predstavlja originalni priključni set namenjen povezivanju odgovarajućeg TECE sistema za ispiranje sa sanitarnom keramikom pisoara. Na ITIM stranici proizvod je naveden kao uvodnik za pisoar, dok ga zvanična TECE dokumentacija preciznije definiše kao ulivnu garnituru za pisoar. Komplet se sastoji od priključnog nastavka od 1/2″ i priključka koji se postavlja u odgovarajuću ulivnu zonu pisoara.

Proizvod nema funkciju samostalnog otvaranja, zatvaranja ili vremenskog upravljanja protokom vode. Nije ventil za ispiranje, elektronski senzor, tipka niti kompletan instalacioni modul. Njegova uloga je formiranje priključne veze kroz koju voda iz odgovarajućeg sistema za ispiranje ulazi u keramički pisoar.

Ulivna garnitura najčešće se bira kao dodatak TECE modulu ili kućištu ispirača kod kojeg nije uključena u osnovni obim isporuke, kao i kao rezervni deo prilikom zamene oštećene ili izgubljene priključne komponente. Pre kupovine potrebno je proveriti konstrukciju modula, način dovoda vode i priključnu zonu izabranog pisoara.

TECE Profil dodatna oprema

Proizvod se u zvaničnom TECE asortimanu nalazi među dodatnom opremom za sisteme pisoara i može se koristiti uz odgovarajuće TECE Profil instalacione module. TECE Profil moduli formiraju stabilnu instalacionu osnovu za montažu pisoara, kućišta ispirača, dovoda vode i kanalizacionog priključka.

Ulivna garnitura 9820055 predstavlja manji, ali funkcionalno važan deo kompletnog sistema. Bez pravilno izvedenog priključka voda iz ispirača ne može kontrolisano da se usmeri u ulivni otvor keramike. Zbog toga se njen položaj mora uskladiti sa tehničkim crtežom konkretnog pisoara.

Naziv TECE Profil u nazivu proizvoda označava pripadnost odgovarajućoj grupi instalacione opreme. Ipak, kompatibilnost ne treba potvrđivati samo prema nazivu serije. Potrebno je proveriti šifru modula, tip kućišta ispirača i geometriju keramičkog pisoara.

Sadržaj seta

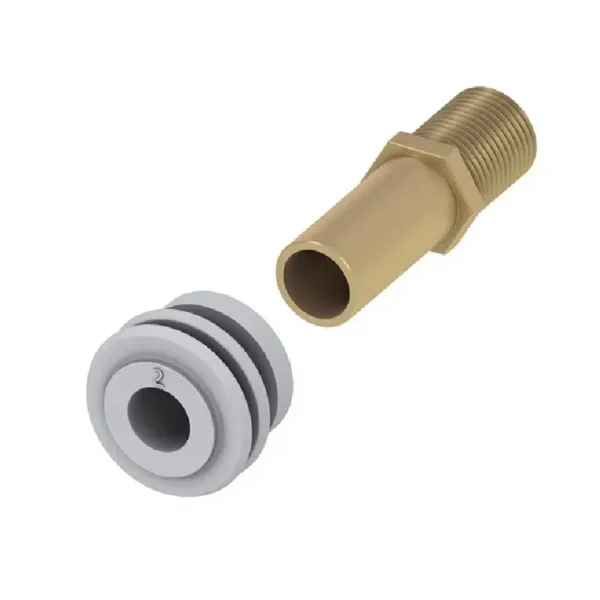

Zvanična TECE dokumentacija potvrđuje da se garnitura sastoji od dva osnovna elementa: priključnog nastavka od 1/2″ i priključka za pisoar. Proizvod se zato prodaje kao set, a ne kao jedan običan cevni nastavak.

Priključni nastavak od 1/2″ učestvuje u povezivanju dovoda vode sa ulivnim delom sistema. Priključak za pisoar formira završnu vezu prema odgovarajućem otvoru na sanitarnoj keramici i usmerava vodu u unutrašnji kanal pisoara.

U obimu proizvoda nisu potvrđeni kućište ispirača, ugradni modul, tipka, elektronska jedinica, senzor, sifon, odvodno koleno niti sanitarna keramika. Ove komponente biraju se zasebno prema konkretnom projektu.

Priključak od 1/2″

Potvrđena priključna dimenzija ulivne garniture iznosi 1/2″. Oznaka predstavlja nominalnu priključnu meru odgovarajućeg dela sistema i koristi se pri usklađivanju sa dovodnom instalacijom ili kućištem ispirača.

Podatak od 1/2″ ne znači da je proizvod univerzalno kompatibilan sa svakim pisoarom ili svakim sanitarnim ventilom sa istom nominalnom merom. Pored priključne dimenzije moraju se proveriti oblik završnog priključka, položaj ulivnog otvora, dubina instalacije i rastojanje od završene zidne površine do keramike.

Prilikom montaže spoj ne treba povezivati ukoso niti prekomerno zatezati. Priključne površine moraju biti čiste i neoštećene, a svi predviđeni zaptivni elementi pravilno postavljeni.

Veza između ispirača i keramičkog pisoara

Ulivna garnitura nalazi se između cevi ili kućišta sistema za ispiranje i keramičkog pisoara. Kada se aktivira mehanički ili elektronski ispirač, voda prolazi kroz priključni sklop i ulazi u kanal za ispiranje sanitarnog elementa.

Za pravilno ispiranje važno je da ulivni priključak bude poravnat sa otvorom pisoara. Ako je postavljen previsoko, prenisko ili pod neodgovarajućim uglom, završna montaža keramike može biti otežana, a spoj izložen nepotrebnom opterećenju.

Nepravilno postavljen priključak može izazvati curenje iza pisoara, slabije ispiranje ili nemogućnost da keramika pravilno nalegne uz zid. Zbog toga se položaj garniture proverava pre zatvaranja instalacione konstrukcije i ponovo tokom završne montaže pisoara.

Primena sa TECE modulima za pisoar

Zvanična dokumentacija za pojedine TECE Profil module sa kućištem ispirača U 1 navodi ulivni priključak od 1/2″, dok se garnitura 9820055 pojavljuje i kao rezervni deo ili odvojeno naručena dodatna komponenta u odgovarajućim TECE sistemima za pisoar.

Proizvod se navodi i kao deo rezervnih komponenti za određene TECE Profil module sa kućištem ispirača U 2. To potvrđuje njegovu primenu u povezivanju modula za pisoar, ali ne znači da odgovara svakoj izvedbi bez dodatne provere.

Pre poručivanja potrebno je proveriti servisnu listu delova konkretnog modula. Ako je garnitura već uključena u paket instalacionog elementa, nije potrebno kupovati dodatni set, osim kada se koristi kao zamena za oštećenu komponentu.

Primena sa TECE Box kućištem ispirača

Zvanični TECE podaci za odgovarajuće TECE Box kućište ispirača U 1 navode da se ulivna garnitura za pisoar 9820055 poručuje zasebno. Ovo je važno prilikom kompletiranja sistema za mokru odnosno zidanu ugradnju.

Samo kućište ispirača ne predstavlja kompletan priključak prema keramičkom pisoaru. Za formiranje ulivne veze potrebno je dodati odgovarajuću garnituru, uz sanitarnu keramiku, odvodni priključak i izabrani način aktiviranja ispiranja.

Prilikom planiranja nabavke zato treba proveriti kompletan obim isporuke svih artikala. Na taj način se izbegava situacija da tokom završne montaže nedostaje priključak između ispirača i pisoara.

Kompatibilnost sa sanitarnom keramikom

Ulivni priključak mora odgovarati obliku i položaju otvora na izabranom pisoaru. Različiti modeli keramike mogu imati drugačije udaljenosti od zida, ulivne kanale i dubine priključnih zona.

Pre početka montaže treba uporediti tehnički crtež pisoara sa crtežom instalacionog modula. Posebno treba proveriti visinu uliva, položaj pričvrsnih vijaka, kanalizacioni priključak i završnu debljinu zida.

Proizvod ne treba označavati kao univerzalni uvodnik za sve pisoare bez potvrde proizvođača. Čak i kada se priključak može fizički približiti otvoru keramike, neodgovarajuća geometrija može ugroziti zaptivanje i pravilno usmeravanje vode.

Planiranje visine priključka

Visina ulivne garniture određuje se prema tehničkom crtežu konkretnog pisoara i završnom nivou poda. Ako se instalacija izvodi pre postavljanja pločica, potrebno je uračunati sve završne slojeve poda i zida.

Pogrešno određena visina može dovesti do toga da otvor pisoara ne bude poravnat sa priključkom. Naknadno pomeranje nakon zatvaranja zida može zahtevati otvaranje završne obloge i dodatne radove.

Pre konačnog pričvršćivanja preporučljivo je probno postaviti ili precizno izmeriti sanitarnu keramiku. Položaj ulivnog i odvodnog priključka mora se proveravati zajedno, jer oba priključka utiču na konačan položaj pisoara.

Priprema pre montaže

Pre ugradnje potrebno je pregledati oba elementa garniture. Na priključnim površinama ne sme biti pukotina, deformacija, oštrih oštećenja ili drugih nepravilnosti nastalih tokom transporta i skladištenja.

Priključci moraju biti čisti. Ostaci maltera, lepka, prašine ili drugog građevinskog materijala mogu sprečiti pravilno naleganje i izazvati curenje. Zaštitni elementi na dovodnim cevima treba da ostanu postavljeni do trenutka završnog povezivanja.

Pre zatvaranja zida treba isprati dovodnu instalaciju kako nečistoće ne bi dospele u kućište ispirača ili završni kanal pisoara. Ispiranje se izvodi prema uputstvu za konkretan TECE ventil ili kućište.

Postavljanje priključnog nastavka

Priključni nastavak od 1/2″ postavlja se u odgovarajuću dovodnu zonu sistema. Element treba povezati ravno, bez ukrštanja navoja i bez bočnog mehaničkog opterećenja.

Ako konstrukcija spoja zahteva zaptivni materijal ili zasebnu zaptivku, koristi se rešenje predviđeno tehničkim uputstvom. Ne treba dodavati improvizovane količine silikona ili lepka koji mogu otežati demontažu i ne predstavljaju zamenu za pravilno naleganje.

Nakon postavljanja proverava se stabilnost nastavka i njegov pravac prema završnom priključku pisoara. Deo ne sme da se pomera prilikom povezivanja keramike.

Postavljanje priključka u pisoar

Završni priključak uvodi se u odgovarajući ulivni otvor na pisoaru. Spoj treba postaviti kontrolisano kako ne bi došlo do uvrtanja, priklještenja ili oštećenja zaptivne zone.

Keramika se približava zidu ravnomerno, uz istovremeno usklađivanje ulivnog i odvodnog priključka. Ne treba koristiti pričvrsne vijke da bi se pisoar silom privukao kada priključci nisu pravilno poravnati.

Ako keramika ne naleže uz zid bez prekomerne sile, potrebno je ponovo proveriti dužinu i položaj priključka. Forsiranje može oštetiti garnituru, keramički otvor ili zaptivni element.

Kontrola pre završnog pričvršćivanja

Pre konačnog zatezanja pisoara treba proveriti da su ulivni i odvodni priključci pravilno postavljeni. Keramika mora ravnomerno da nalegne uz zid, bez ljuljanja i bez prenosa sile na priključne cevi.

Pričvrsni elementi zatežu se ravnomerno i kontrolisano. Prekomerna sila može oštetiti keramiku, dok nedovoljno pričvršćivanje može dozvoliti pomeranje tokom korišćenja.

Nakon pričvršćivanja proverava se da vidljivi položaj pisoara odgovara planiranoj visini i da nema nepravilnog razmaka između keramike i završne zidne površine.

Provera nakon puštanja sistema u rad

Posle završene montaže potrebno je aktivirati ispiranje više puta. Tokom probnog rada proverava se da voda pravilno ulazi u pisoar, da se ravnomerno raspoređuje prema konstrukciji keramike i da nema propuštanja iza sanitarnog elementa.

Kontrolu treba izvršiti pri svakom dostupnom spoju. Ako se pojavi vlaga, dovod vode se zatvara, a garnitura i zaptivni elementi ponovo pregledaju. Problem ne treba prikrivati spoljnim nanošenjem silikona bez utvrđivanja izvora curenja.

Nepravilno ispiranje ne mora uvek biti posledica ulivne garniture. Uzrok može biti podešavanje ispirača, nedovoljan protok, nečistoća u dovodu ili konstrukcija konkretnog pisoara. Zbog toga je potrebno pregledati kompletan sistem.

Servisiranje i zamena garniture

Ulivna garnitura može se zameniti ako je priključak oštećen, deformisan, izgubljen ili više ne omogućava pouzdano zaptivanje. Pre demontaže potrebno je zatvoriti dovod vode i isprazniti priključnu zonu.

Za pristup garnituri može biti potrebno uklanjanje pisoara sa zida. Tokom demontaže treba zaštititi keramiku i završnu zidnu površinu, a pričvrsne elemente otpuštati ravnomerno.

Pre postavljanja novog seta proveravaju se i susedne komponente. Ako je oštećen otvor na keramici, dovodna cev ili drugi deo priključka, zamena samo ulivne garniture možda neće rešiti problem.

Pravilno održavanje sistema

Kada je pravilno postavljena i nema curenja, ulivna garnitura ne zahteva redovno korisničko održavanje. Njeno stanje proverava se prilikom servisiranja pisoara, uklanjanja keramike ili radova na sistemu za ispiranje.

Ne preporučuje se unošenje oštrih predmeta ili agresivnih sredstava u ulivni kanal pisoara. Takav postupak može oštetiti unutrašnji priključak ili zaptivnu zonu.

TECE Profil ulivna garnitura za pisoar 9820055 predstavlja originalni priključni set sa nastavkom od 1/2″ i priključkom za pisoar. Namenjena je formiranju veze između odgovarajućeg TECE sistema za ispiranje i sanitarne keramike. Pouzdan rad zahteva proverenu kompatibilnost, precizno pozicioniranje, pravilno zaptivanje i probu ispiranja pre konačnog završetka montaže.
