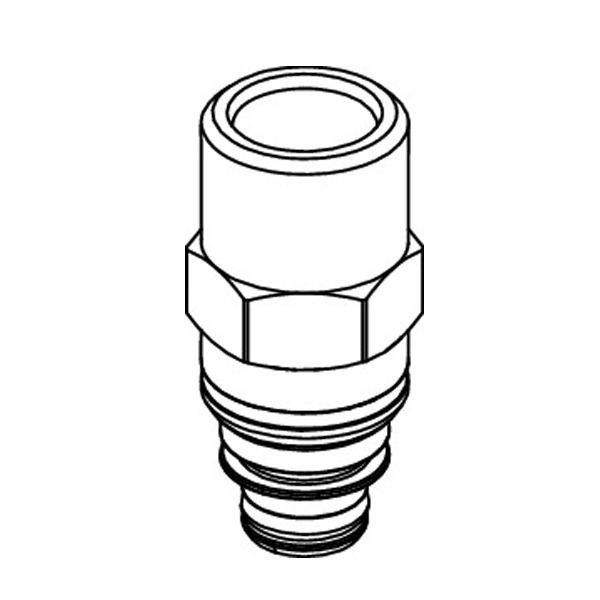

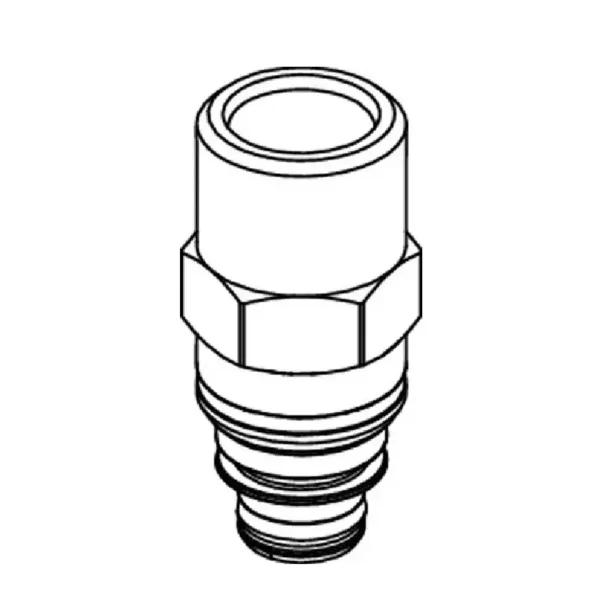

TECE Base priključni nastavak dovoda vode 1/2″ (9820378)

Opis

Originalni priključni nastavak za dovod vode

TECE Base priključni nastavak dovoda vode 1/2″ 9820378 predstavlja originalni rezervni deo namenjen odgovarajućim Base i Compact vodokotlićima. Na ITIM stranici proizvod je nazvan „ventil nastavak ležišta new“, dok ga zvanična TECE dokumentacija preciznije definiše kao priključni nastavak, odnosno niplu za dovod vode od 1/2″. Reč je o komponenti koja učestvuje u povezivanju dovoda vode sa odgovarajućim unutrašnjim sklopom vodokotlića.

Proizvod nije kompletan ugaoni ventil, ulivni ventil niti ispusni ventil. Ne otvara i ne zatvara samostalno protok vode, ne reguliše nivo vode u rezervoaru i ne predstavlja ležište ispusnog mehanizma. Njegova uloga je da obezbedi odgovarajuću priključnu vezu u dovodnoj zoni kompatibilnog vodokotlića.

Pošto se ugrađuje unutar servisnog prostora vodokotlića, nakon završene montaže nije vidljiv u kupatilu. Njegov izbor ne zavisi od izgleda WC šolje, boje tipke ili stila enterijera, već od modela vodokotlića, priključne dimenzije i tačne šifre rezervnog dela.

TECE Base serija

Proizvod je namenjen odgovarajućim vodokotlićima iz TECE Base i Compact programa. Naziv serije Base naveden je odmah posle brenda, dok se kompatibilnost sa Compact vodokotlićima posebno ističe u tehničkim podacima.

Kod rezervnih delova veoma je važno razlikovati seriju i generaciju vodokotlića. Dva priključna nastavka mogu na prvi pogled izgledati slično, ali imati različitu dužinu, oblik, položaj zaptivke ili način povezivanja sa ugaonim ventilom i rezervoarom.

Šifra 9820378 predstavlja najvažniji identifikacioni podatak. Pre poručivanja treba proveriti servisnu dokumentaciju vodokotlića, oznaku postojećeg dela ili tehnički prikaz kompletnog sklopa. Sama oznaka priključka od 1/2″ nije dovoljna da potvrdi univerzalnu kompatibilnost.

Namena za Base i Compact vodokotliće

Zvanični TECE podaci potvrđuju da je priključni nastavak 9820378 namenjen Base i Compact vodokotlićima. To znači da se proizvod koristi u određenim sistemima ovih serija, kao deo sklopa za priključivanje dovoda vode.

Proizvod ne treba predstavljati kao univerzalni priključak za sve TECE vodokotliće. Uni, Octa, Octa II i druge generacije vodokotlića mogu koristiti drugačije ventile, adaptere i priključne komponente. Kompatibilnost se zato mora proveravati prema tačnom modelu i servisnom crtežu.

Ako je vodokotlić ranije servisiran, moguće je da je originalni sklop zamenjen novijom kombinacijom delova. U tom slučaju godina ugradnje vodokotlića ne mora biti dovoljna za identifikaciju. Potrebno je pregledati stvarno stanje unutar servisnog otvora.

Priključna dimenzija od 1/2″

Potvrđena priključna dimenzija proizvoda iznosi 1/2″. Ova oznaka odnosi se na priključak dovoda vode sa kojim se nastavak koristi. Ne predstavlja nužno sve spoljašnje dimenzije proizvoda niti znači da svaki sanitarni nastavak označen sa 1/2″ može da ga zameni.

Priključni deo mora odgovarati obliku i načinu povezivanja koji je predviđen u konkretnom TECE Base ili Compact vodokotliću. Pored nominalne dimenzije važno je proveriti dužinu, orijentaciju, prihvat zaptivnog elementa i vezu sa susednim delovima.

Neodgovarajući priključni nastavak može se delimično uklopiti, ali ipak ne omogućiti pravilno naleganje ili stabilno povezivanje. Takvu komponentu ne treba prepravljati, skraćivati ili prilagođavati silom.

Razlika između priključnog nastavka i ventila

ITIM naziv sadrži reč „ventil“, ali proizvod 9820378 prema zvaničnom TECE nazivu predstavlja priključni nastavak za dovod vode. Ugaoni ili zaporni ventil ima zadatak da kontroliše prolaz vode, dok priključni nastavak predstavlja deo preko kojeg se ostvaruje odgovarajuća veza u instalaciji.

Ulivni ventil ima dodatno drugačiju ulogu. On kontroliše punjenje rezervoara i zatvara dovod kada se dostigne podešeni nivo vode. Priključni nastavak 9820378 ne obavlja ovu funkciju.

Tačno razlikovanje delova važno je prilikom utvrđivanja uzroka kvara. Ako se vodokotlić ne puni, problem može biti u zatvorenom ili neispravnom ugaonom ventilu, začepljenom dovodu ili ulivnom ventilu. Ako se voda pojavljuje oko priključnog spoja, treba proveriti nastavak, zaptivku i ostale elemente povezivanja.

Povezani rezervni delovi dovodne zone

U servisnoj zoni TECE Base vodokotlića može se nalaziti više manjih komponenti koje zajedno formiraju dovodni sklop. To mogu biti priključni nastavak, ugaoni ventil, prihvat ventila, sigurnosna kopča, O-gumica i ulivni ventil.

Svaki od ovih elemenata ima posebnu funkciju. O-gumica zaptiva odgovarajući spoj, kopča ga mehanički osigurava, prihvat zadržava komponentu u pravilnom položaju, ugaoni ventil kontroliše dovod, a ulivni ventil reguliše punjenje rezervoara.

Zamena samo jednog dela neće rešiti problem ako je oštećena i druga komponenta sklopa. Pre poručivanja preporučuje se pregled kompletnog priključka i provera da li postoje pukotine, deformacije, tragovi kamenca ili oštećeni zaptivni elementi.

Identifikacija proizvoda

Potvrđena šifra proizvoda je 9820378, dok GTIN iznosi 4027255058545. Ovi podaci omogućavaju preciznu identifikaciju kada se naziv razlikuje između tehničkih i prodajnih izvora.

Proizvod se na različitim tržištima može opisivati kao priključni nastavak za vodu, priključna nipla, nastavak dovoda vode ili water connection nipple. Različit prevod ne menja osnovnu funkciju i šifru proizvoda.

Jedinica mere je komad. Prilikom poručivanja treba proveriti da li se kupuje samo priključni nastavak ili komplet koji uključuje dodatnu zaptivku, kopču ili ventil, jer ti delovi nisu automatski potvrđeni kao deo artikla 9820378.

Pregled postojećeg priključka

Pre zamene potrebno je pregledati postojeći priključni nastavak i utvrditi razlog servisiranja. Treba proveriti da li je deo napukao, deformisan, oštećen na priključnoj zoni ili više ne može pravilno da drži pripadajući spoj.

Tragovi vode ne znače automatski da je sam nastavak neispravan. Curenje može poticati od deformisane O-gumice, nepravilno postavljene sigurnosne kopče, oštećenog ugaonog ventila ili priključka koji se nalazi iznad posmatrane zone.

Korisno je fotografisati kompletan sklop pre demontaže. Fotografija pomaže da se tokom ponovnog sastavljanja potvrde položaj, orijentacija i redosled svih manjih komponenti.

Priprema vodokotlića za servisiranje

Pre početka rada dovod vode mora biti zatvoren. Ako se servisira i unutrašnji ugaoni ventil ili postoji sumnja da on ne zatvara potpuno, potrebno je zatvoriti odgovarajući glavni ili lokalni ventil vodovodne instalacije.

Nakon zatvaranja dovoda treba aktivirati ispiranje kako bi se smanjila količina vode u rezervoaru. U priključnom delu i dalje može ostati manja količina vode, pa prostor ispod servisnog otvora treba zaštititi upijajućom krpom.

Tipka i servisni okvir uklanjaju se prema postupku predviđenom za konkretan vodokotlić. Delove ne treba izvlačiti na silu, jer se mogu oštetiti nosači, elementi za aktiviranje ili završna površina tipke.

Demontaža starog nastavka

Pre odvajanja priključnog nastavka potrebno je proveriti da li je spoj osiguran posebnom kopčom ili drugim mehaničkim elementom. Osigurač se najpre pažljivo uklanja, a zatim se priključak odvaja kontrolisanim pokretom.

Ne treba koristiti prekomernu silu ili oštar alat koji može oštetiti susednu komponentu. Ako je spoj blokiran naslagama kamenca ili dugotrajnim korišćenjem, potrebno je postupati pažljivo kako se ne bi oštetio rezervoar ili prihvat priključka.

Nakon demontaže treba ukloniti sve ostatke stare zaptivke i nečistoće iz priključne zone. Sitni delovi ne smeju ostati u rezervoaru ili dospeti u ulivni ventil.

Provera zaptivnog elementa

Pre montaže novog priključnog nastavka treba proveriti stanje odgovarajuće O-gumice ili drugog predviđenog zaptivnog elementa. Zaptivka ne sme biti napukla, zasečena, spljoštena ili trajno deformisana.

Ako se postojeća zaptivka ponovo koristi, mora ostati elastična i pravilnog oblika. Kod sumnje u njeno stanje sigurnije je koristiti odgovarajući originalni rezervni deo, uz prethodnu proveru kompatibilnosti.

Zaptivnu površinu treba očistiti bez grebanja. Duboka oštećenja, pukotine ili deformacije susednog dela mogu izazvati curenje i sa novom zaptivkom.

Postavljanje novog priključnog nastavka

TECE Base priključni nastavak dovoda vode 1/2″ 9820378 postavlja se u odgovarajući prihvat u istoj orijentaciji kao originalni deo. Priključak treba uvoditi pravo, bez bočnog opterećenja i bez prekomerne sile.

Zaptivni element mora ostati u predviđenom položaju tokom spajanja. Ako se O-gumica priklješti, uvrne ili izađe iz svog žleba, spoj treba ponovo rastaviti i pravilno sastaviti.

Nakon potpunog naleganja postavlja se pripadajuća sigurnosna kopča ili drugi mehanički osigurač, ako je predviđen konstrukcijom sistema. Osigurač mora potpuno ući u svoj položaj i sprečiti neželjeno izvlačenje priključka.

Kontrola nakon puštanja vode

Dovod vode treba otvarati postepeno. Tokom punjenja rezervoara potrebno je posmatrati priključni nastavak i okolne spojeve. Ne sme biti kapanja, vlaženja, pomeranja ili izvlačenja priključka iz prihvata.

Proveru treba ponoviti nakon što se rezervoar potpuno napuni i kada ulivni ventil zatvori dovod. Promena pritiska može otkriti nepravilnost koja nije bila vidljiva odmah nakon otvaranja vode.

Potrebno je izvršiti više ciklusa ispiranja i ponovnog punjenja. Tek kada priključna zona ostane potpuno suva, mogu se vratiti servisni okvir i tipka za ispiranje.

Postupak ako spoj propušta

Ako se pojavi curenje, dovod vode treba ponovo zatvoriti. Spoj se zatim rastavlja i proveravaju se položaj priključnog nastavka, stanje zaptivke, sigurnosna kopča i kontaktne površine.

Problem ne treba prikrivati silikonom, lepkom ili drugim spoljnim zaptivnim materijalom. Takav postupak ne rešava nepravilno naleganje i može otežati naredno servisiranje.

Ako su nastavak i zaptivka pravilno postavljeni, uzrok curenja može biti pukotina ili deformacija susedne komponente. U tom slučaju potrebno je zameniti i taj deo sklopa.

Održavanje i dugoročna upotreba

Kada je pravilno ugrađen i spoj ostaje suv, priključni nastavak ne zahteva redovno korisničko održavanje. Njegovo stanje može se proveriti prilikom servisiranja ugaonog ili ulivnog ventila.

Pri svakom ponovnom rastavljanju priključka treba pregledati nastavak, zaptivku i sigurnosni element. Oštećene delove ne treba vraćati u upotrebu, čak ni kada se mogu privremeno sastaviti.

TECE Base priključni nastavak dovoda vode 1/2″ 9820378 predstavlja originalni rezervni deo za odgovarajuće Base i Compact vodokotliće. Potvrđeni podaci obuhvataju priključak od 1/2″, šifru 9820378 i GTIN 4027255058545. Pouzdana zamena zahteva pravilnu identifikaciju sistema, pregled svih povezanih delova, pažljivu montažu i kontrolu zaptivenosti nakon ponovnog puštanja vode.
