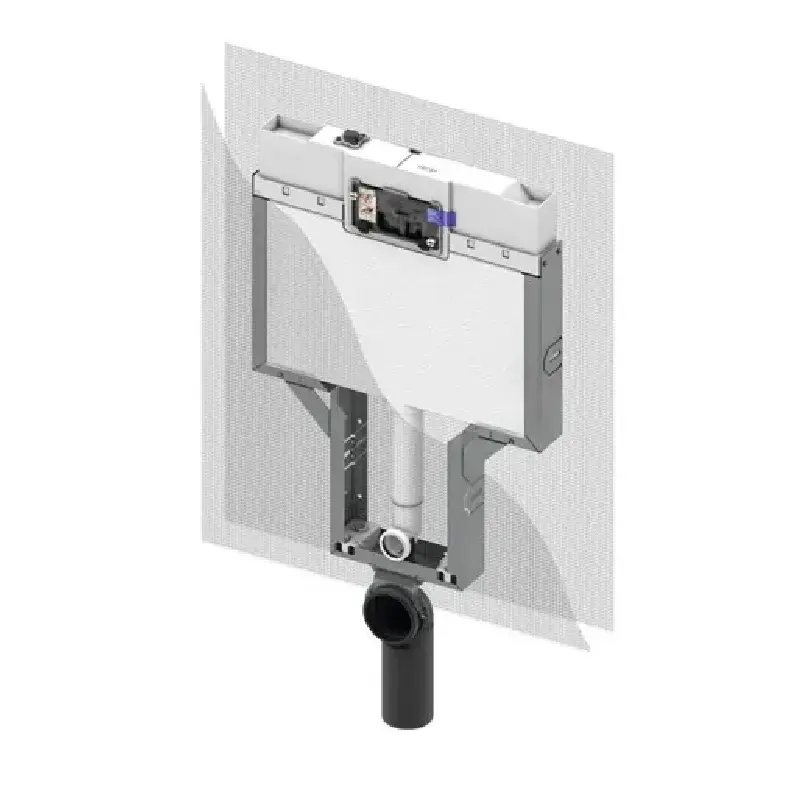

TECE Box vodokotlić ugradni 8 cm (9370008)

Opis

Namena i osnovna primena

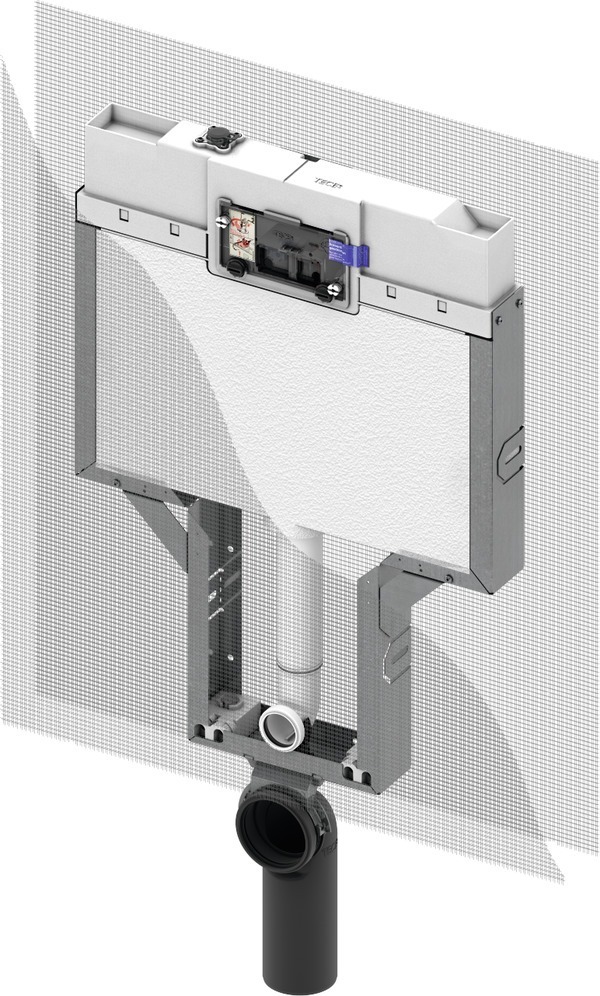

TECE Box vodokotlić ugradni 8 cm 9370008 predstavlja instalacioni WC modul namenjen montaži zidne, odnosno konzolne WC šolje u zidanoj konstrukciji. Proizvod objedinjuje ugradni Octa vodokotlić, noseći okvir i priključne elemente potrebne za povezivanje sanitarne keramike sa sistemom za ispiranje i kanalizacionim odvodom.

Za razliku od vodokotlića namenjenog podnoj WC šolji, ovaj model poseduje konstrukciju koja omogućava pričvršćivanje zidne keramike. WC šolja se ne oslanja na pod, već se pričvršćuje za predviđene tačke na modulu. Zbog toga je veoma važno da se kompletan element pravilno ugradi, stabilno poveže sa građevinskom konstrukcijom i obradi prema pravilima za mokru gradnju.

Nakon završetka radova vodokotlić, okvir, priključak vode i odvodni elementi ostaju skriveni iza završne zidne obloge. U prostoru ostaju vidljivi zidna WC šolja i odgovarajuća TECE tipka za ispiranje. Tipka nije sastavni deo ovog artikla i bira se zasebno prema tehničkoj kompatibilnosti i željenom izgledu kupatila.

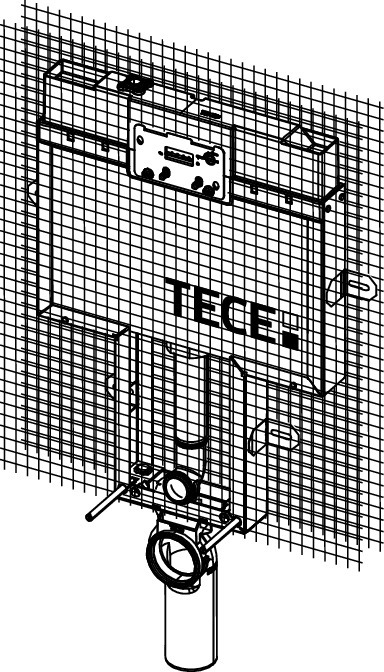

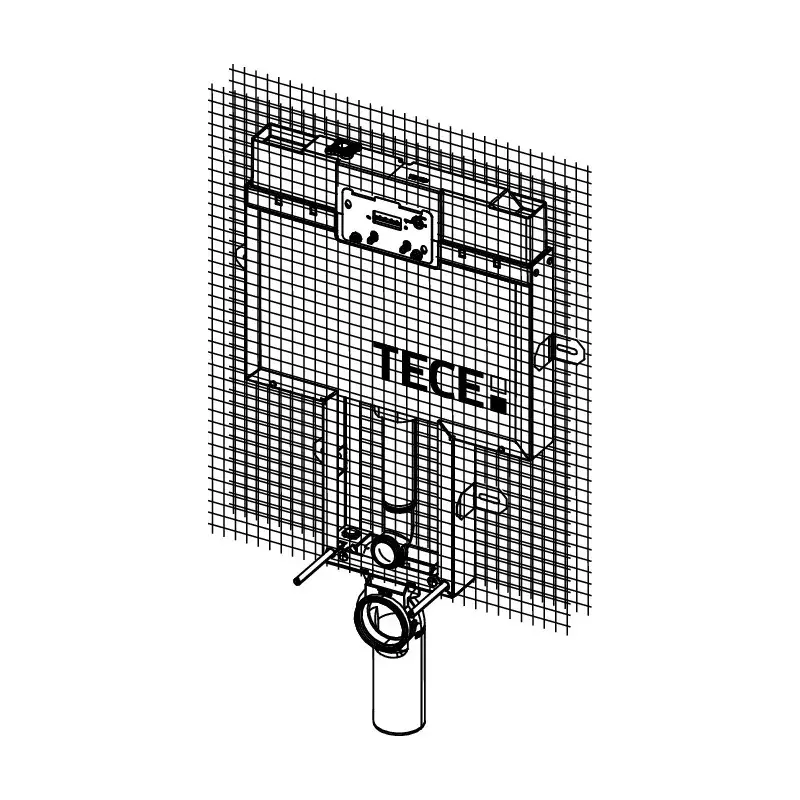

TECE Box sistem za zidanu konstrukciju

Proizvod pripada seriji TECE Box i namenjen je ugradnji u zidani predzid. Takav način montaže podrazumeva da se modul postavi ispred odgovarajuće masivne podloge, poveže sa instalacijama i zatim građevinski obradi. Okvir proizvoda omogućava sigurno pričvršćivanje uz zid i formiranje stabilne osnove za zidnu WC šolju.

TECE Box sistem razlikuje se od klasičnih samonosećih modula namenjenih prvenstveno suvoj gradnji. Kod ovog proizvoda zidanje, malterisanje i pravilno povezivanje sa masivnom konstrukcijom predstavljaju važan deo ukupne stabilnosti instalacije. Zbog toga se način ugradnje mora uskladiti sa tehničkim uputstvom i stvarnim stanjem zida.

Pre početka radova potrebno je proveriti ravnost i nosivost podloge, položaj kanalizacionog odvoda, trasu dovoda vode i budući završni nivo poda. Modul mora biti pravilno postavljen u horizontalnom i vertikalnom pravcu pre nego što se započne ozidavanje ili nanošenje završnih slojeva.

Octa vodokotlić dubine 8 cm

TECE Box 9370008 opremljen je Octa vodokotlićem dubine 8 cm. Mala dubina predstavlja jednu od najvažnijih karakteristika proizvoda jer omogućava formiranje pliće instalacione konstrukcije u poređenju sa određenim standardnim vodokotlićima veće dubine.

Podatak od 8 cm odnosi se na dubinu vodokotlića, a ne nužno na ukupnu dubinu završenog zida. Konačna mera zavisi od položaja modula, odvodnog kolena, građevinske obrade, maltera, lepka, pločica i drugih završnih slojeva. Zbog toga se dubina kompletnog predzida određuje prema stvarnim uslovima na mestu montaže.

Octa vodokotlić je fabrički predmontiran i zapečaćen. Rezervoar je izrađen od plastike otporne na udarce i izolovan je od kondenzacije. Ovakva izolacija doprinosi smanjenju pojave kondenzacije na spoljašnjoj strani rezervoara kada se u njemu nalazi hladna voda.

Ugradna visina i dimenzije modula

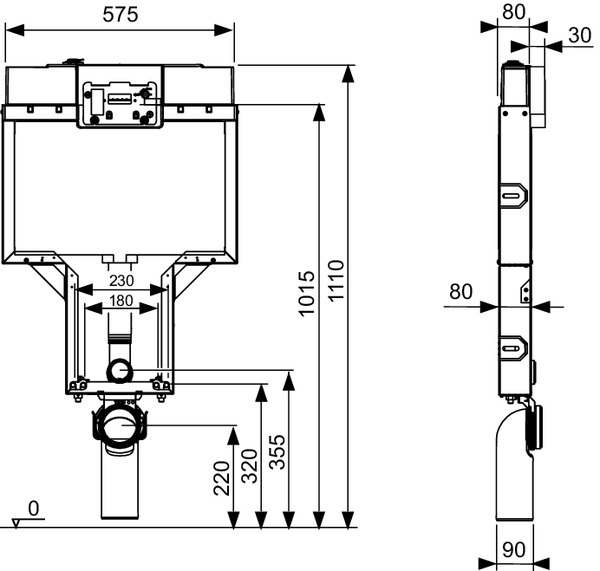

Zvanični tehnički podaci za artikal 9370008 navode ugradnu visinu od 1110 mm, odnosno 111 cm. Širina modula iznosi 575 mm, odnosno 57,5 cm, dok dubina vodokotlića iznosi 80 mm, odnosno 8 cm.

Ugradna visina ne predstavlja visinu sedenja na WC šolji. Konačan položaj keramike zavisi od visine pričvrsnih tačaka, dimenzija izabrane WC šolje i završnog nivoa poda. Sve mere treba određivati u odnosu na budući završni pod, uz uračunavanje košuljice, hidroizolacije, lepka i podnih pločica.

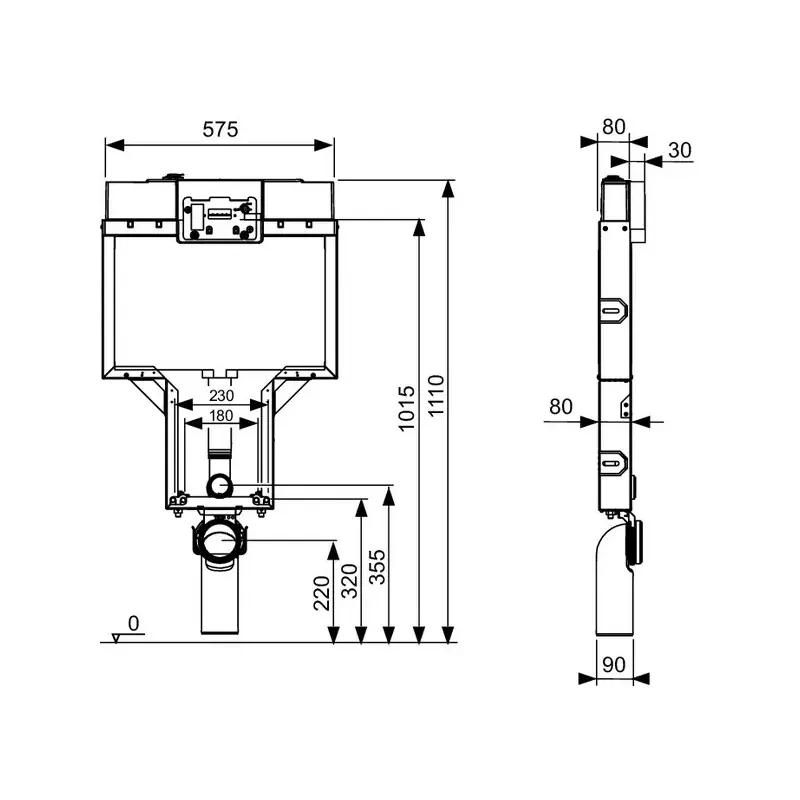

Tehnički crtež potvrđuje mogućnost postavljanja pričvrsnih tačaka za WC šolju na međusobnom rastojanju od 18 ili 23 cm. Pre montaže potrebno je proveriti tehničku dokumentaciju izabrane keramike kako bi se potvrdilo da njen razmak za pričvršćivanje odgovara modulu.

Rezervoar zapremine 9,5 litara

TECE Octa vodokotlić ugrađen u artikal 9370008 ima ukupnu zapreminu rezervoara od 9,5 litara. Standardna velika količina ispiranja fabrički je podešena na 6 litara, dok se prema tehničkim podacima može prilagoditi na 4,5, 6 ili 9 litara.

Kada se koristi kompatibilna tipka za dvokoličinsko ispiranje, mala količina vode iznosi 3 litra. Izbor odgovarajuće količine treba uskladiti sa konstrukcijom WC šolje i uslovima kanalizacione instalacije. Najmanja količina vode nije automatski odgovarajuća za svaku keramiku i svaki odvodni sistem.

Nakon podešavanja potrebno je izvršiti nekoliko probnih ispiranja. Treba proveriti da li velika i mala količina vode pravilno ispiraju WC šolju, da li se rezervoar normalno puni i da li ulivni ventil potpuno prekida dovod nakon dostizanja predviđenog nivoa.

Jednostruko i dvokoličinsko ispiranje

Vodokotlić može da se koristi sa odgovarajućom TECE tipkom za jednostruko ili dvokoličinsko ispiranje. Kod jednostrukog sistema aktivira se jedna unapred podešena količina vode, dok dvokoličinski sistem omogućava izbor između manjeg i većeg ispiranja.

Tipka za ispiranje nije deo artikla 9370008 i poručuje se zasebno. Pre kupovine potrebno je proveriti kompatibilnost izabrane tipke sa starijom generacijom Octa vodokotlića. Ne treba pretpostaviti da je svaka tipka kompatibilna samo zato što pripada istom brendu ili ima odgovarajuće spoljne dimenzije.

Servisni otvor nalazi se sa prednje strane vodokotlića i nakon završetka radova zatvara se tipkom. Kroz ovaj otvor omogućava se pristup unutrašnjim komponentama, pa on ne sme biti zazidan, previše smanjen ili nepravilno obrađen.

Tihi hidraulični ulivni ventil

TECE Box vodokotlić opremljen je tihim hidrauličnim ulivnim ventilom. Njegova funkcija je da kontroliše punjenje rezervoara nakon ispiranja i prekine dovod vode kada se dostigne podešeni nivo.

Tih rad ventila može doprineti većem komforu, naročito u stanovima i objektima u kojima se kupatilo nalazi blizu prostorija za odmor. Ipak, ukupan nivo buke zavisi i od pravilnog pričvršćivanja modula, načina vođenja cevi, konstrukcije zida, odvodnog sistema i izabrane WC šolje.

Pre zatvaranja predzida treba izvršiti probno punjenje. Potrebno je proveriti da li ventil pravilno otvara i zatvara dovod, da li se rezervoar puni bez nepravilnosti i da li na spojevima postoje tragovi curenja.

Priključak vode i priprema instalacije

Dovod vode potrebno je povezati dok je modul potpuno dostupan. Priključna cev treba da bude pravilno usmerena i pričvršćena, bez mehaničkog naprezanja priključnog mesta na vodokotliću.

Nakon povezivanja treba napuniti rezervoar i pregledati dovodni priključak, zaporni element, ulivni ventil i ostale dostupne spojeve. Svako kapanje ili vlaženje mora biti uklonjeno pre ozidavanja i postavljanja završne obloge.

Tokom grubih građevinskih radova servisni otvor i priključci moraju ostati zaštićeni od maltera, lepka, prašine i drugih nečistoća. Građevinski materijal koji dospe u unutrašnjost može otežati montažu tipke ili uticati na rad mehanizma.

Odvodno koleno DN 90/90

Uz TECE Box modul potvrđeno je odvodno koleno za WC DN 90/90 izrađeno od PE-HD materijala. Odvodno koleno služi za povezivanje zidne WC šolje sa odgovarajućom kanalizacionom instalacijom i mora biti pravilno postavljeno i učvršćeno pre zatvaranja zida.

Pravac i položaj odvoda treba uskladiti sa osom WC šolje i postojećom kanalizacionom cevi. Spoj ne sme biti izveden pod nepravilnim uglom ili mehaničkim naprezanjem. Svako odstupanje može otežati završno povezivanje keramike ili ugroziti zaptivenost instalacije.

Uz proizvod je potvrđena i priključna garnitura za WC DN 90. Priključne cevi se tokom završne montaže pripremaju prema stvarnom rastojanju između završene površine zida i zadnje strane WC šolje.

Pravilno povezivanje zidne WC šolje

Pre montaže keramike potrebno je izmeriti potrebnu dužinu odvodne cevi i priključka za ispiranje. Svaki element meri se zasebno jer dubine odgovarajućih otvora na WC šolji mogu biti različite.

Cevi treba skratiti pravilnim i ravnim rezom. Nakon sečenja potrebno je ukloniti oštre ostatke koji bi mogli da oštete zaptivke. Prekratka cev može onemogućiti pouzdano povezivanje, dok predugačka cev može sprečiti da WC šolja ravnomerno nalegne uz završenu zidnu površinu.

WC šolja se postavlja na pričvrsne elemente modula i ravnomerno približava zidu, vodeći računa da odvodna i ispirna cev pravilno uđu u odgovarajuće otvore. Pričvršćivanje treba zatezati ravnomerno sa obe strane, bez prekomerne sile koja bi mogla oštetiti keramiku.

Razmak pričvršćivanja keramike

TECE Box modul omogućava postavljanje zidne WC šolje sa razmakom pričvrsnih tačaka od 18 ili 23 cm. To su standardne mogućnosti modula, ali kompatibilnost sa konkretnom keramikom ipak treba proveriti prema njenom tehničkom crtežu.

Pored razmaka vijaka, važno je proveriti položaj odvodnog otvora, ulaza za ispiranje i oslonjenu površinu WC šolje. Sama podudarnost pričvrsnih tačaka nije dovoljna da potvrdi potpunu kompatibilnost svih priključaka.

Pre završetka predzida preporučljivo je imati izabran model WC šolje. Na taj način mogu se unapred proveriti mere i izbeći naknadno pomeranje priključaka ili otvaranje već završene konstrukcije.

Montaža u mokroj gradnji

TECE Box 9370008 namenjen je ugradnji u zidani predzid. Modul se postavlja na projektovano mesto, pričvršćuje uz odgovarajuću masivnu konstrukciju, povezuje sa dovodom i odvodom, a zatim se građevinski obrađuje.

Pre ozidavanja potrebno je proveriti vertikalno i horizontalno poravnanje. Okvir ne sme biti uvijen ili pomeren, jer takvo odstupanje može uticati na kasniji položaj WC šolje i tipke za ispiranje.

Građevinska obrada oko modula mora biti pravilno povezana sa postojećom konstrukcijom. Završna površina treba da bude ravna, dok servisni otvor, navojni elementi, priključak za ispiranje i odvod moraju ostati dostupni i pravilno pozicionirani.

Kontrola pre zatvaranja zida

Pre završnog zatvaranja konstrukcije treba izvršiti potpunu kontrolu sistema. Proveravaju se stabilnost modula, položaj pričvrsnih tačaka, priključak vode, rad ulivnog ventila, odvodno koleno i servisni otvor.

Rezervoar treba napuniti i aktivirati nekoliko puta. Na dovodnim i odvodnim spojevima ne sme biti kapanja, vlaženja ili drugih znakova curenja. Eventualne nepravilnosti moraju se otkloniti dok je instalacija još dostupna.

Tek nakon uspešne provere može se pristupiti završnom zidanju, malterisanju i postavljanju pločica. Zaštitni elementi ostaju na mestu dok ne započne završna montaža tipke i WC keramike.

Status artikla i novija zamena

TECE Box vodokotlić 9370008 predstavlja stariju varijantu sa Octa rezervoarom zapremine 9,5 litara. Zvanični TECE materijali navode da je stara šifra 9370008 zamenjena novijom šifrom 9370501, koja koristi Octa II vodokotlić.

Podaci za noviji model ne treba automatski pripisivati proizvodu šifre 9370008. Octa II varijanta ima drugačiju zapreminu rezervoara i pojedina unapređena tehnička rešenja. Ako prodavac isporučuje stariji artikal 9370008, opis i tehničke karakteristike moraju ostati vezani za Octa verziju navedenu na ITIM stranici.

Pre poručivanja preporučljivo je proveriti šifru na pakovanju i deklaraciji. Na taj način kupac može utvrditi da li se isporučuje stariji TECE Box Octa 9370008 ili noviji TECE Box Octa II 9370501.

Održavanje i servisni pristup

Nakon pravilne ugradnje vodokotlić, okvir i priključci ostaju iza završne zidne obloge. Unutrašnjim delovima pristupa se kroz servisni otvor iza tipke za ispiranje, bez potrebe za rušenjem zida.

Ako se pojavi stalno proticanje vode, sporo punjenje ili otežano aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i elemente za aktiviranje. Servisni otvor mora ostati dovoljno prohodan da bi se potrebne komponente mogle izvaditi i zameniti.

TECE Box vodokotlić ugradni 8 cm 9370008 predstavlja modul za zidnu WC šolju, namenjen zidanoj predzidnoj konstrukciji. Octa rezervoar od 9,5 litara, ugradna visina od 111 cm, širina od 57,5 cm, odvodno koleno DN 90/90 i mogućnost izbora jednostrukog ili dvokoličinskog ispiranja omogućavaju formiranje funkcionalnog ugradnog WC sistema uz pravilno planiranje i stručnu montažu.
