TECE Profil vodokotlić ugradni 8 cm (9300502)

Opis

Dizajn i uklapanje u prostor

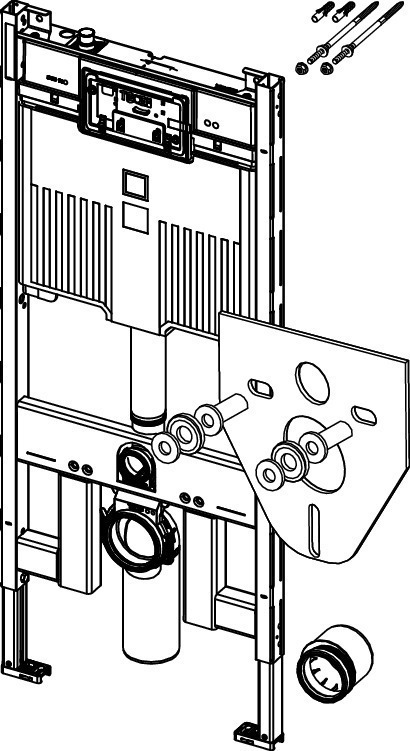

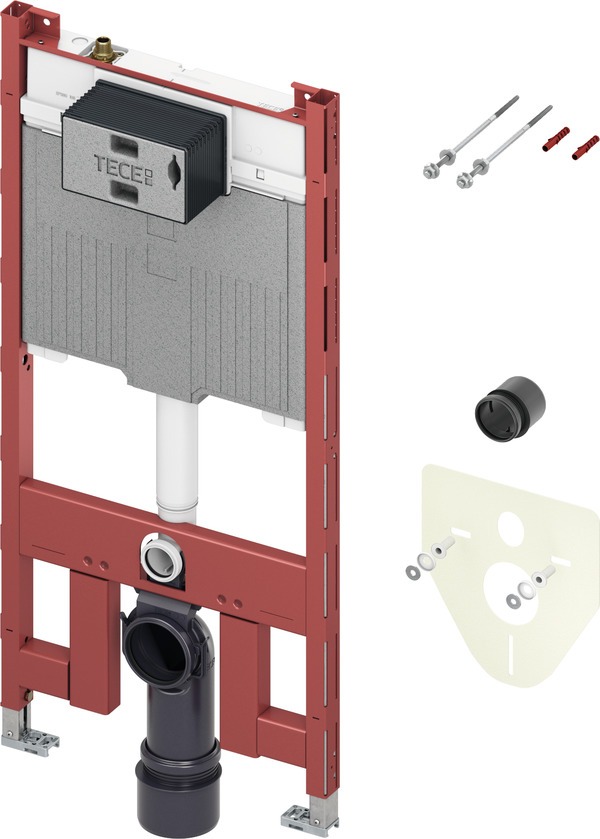

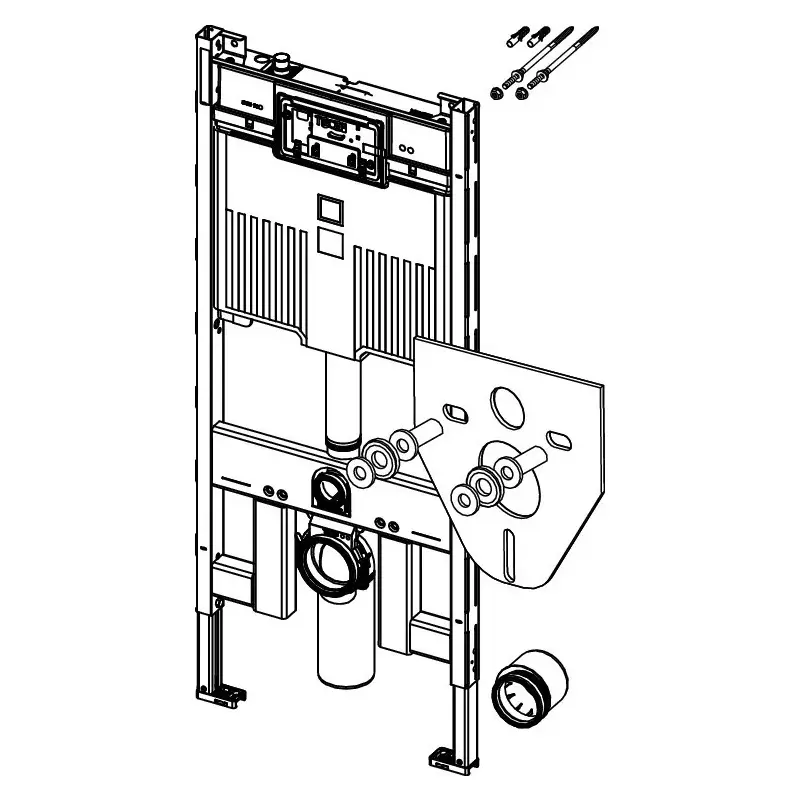

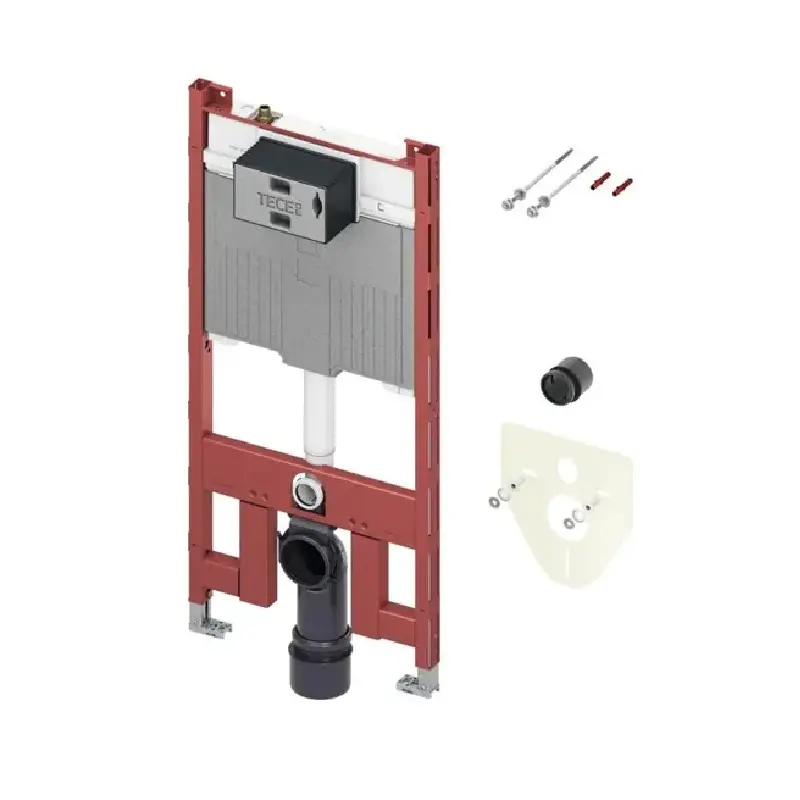

TECE Profil vodokotlić ugradni 8 cm 9300502 predstavlja WC modul sa Octa II vodokotlićem, namenjen montaži zidne, odnosno konzolne WC šolje. Modul objedinjuje noseći okvir, ugradni vodokotlić i odgovarajuće priključne elemente, dok se najveći deo sistema nakon završetka radova nalazi iza zidne obloge. U prostoru ostaju vidljivi izabrana WC šolja i odgovarajuća TECE tipka za aktiviranje ispiranja.

Dubina vodokotlića od 8 cm omogućava primenu u instalacionim situacijama u kojima je važna manja dubina predzidne konstrukcije. Ipak, oznaka 8 cm odnosi se na Octa II vodokotlić, a ne na ukupnu dubinu kompletnog WC modula. Konačna dubina završene konstrukcije zavisi i od načina pričvršćivanja, položaja cevi, završne obloge i drugih elemenata koji se koriste tokom montaže.

Pošto su rezervoar, priključci i noseći okvir skriveni iza zida, sam modul nema direktnu dekorativnu ulogu. Završni izgled WC zone određuju sanitarna keramika, tipka za ispiranje, pločice i obrada zida. TECE Profil modul omogućava da tehnički elementi budu organizovani unutar instalacione konstrukcije, čime vidljivi deo prostora ostaje uredniji.

TECE Profil modul sa Octa II vodokotlićem

Proizvod pripada seriji TECE Profil i opremljen je Octa II vodokotlićem. Namenjen je pričvršćivanju na profilne cevi sistema TECE Profil, ali zvanična dokumentacija potvrđuje i mogućnost ugradnje u metalne ili drvene konstrukcije. Može se koristiti kao predzidni ili ugaoni modul, kao i za pojedinačnu montažu kada se primeni odgovarajući način pričvršćivanja.

Okvir modula je samonoseći i praškasto premazan. Njegova uloga je da obezbedi stabilnu osnovu za ugradni vodokotlić, odvodne elemente i zidnu WC šolju. Na okviru se nalaze dva pričvrsna svornjaka i matice M12 za montažu odgovarajuće sanitarne keramike.

Pre zatvaranja konstrukcije potrebno je modul precizno postaviti, nivelisati i stabilno pričvrstiti. Nepravilan položaj okvira može uticati na visinu WC šolje, pravac odvodnog priključka, položaj tipke i završnu obradu zida. Sve visinske mere treba određivati u odnosu na budući završni nivo poda.

Ugradna visina od 112 cm

Potvrđena ugradna visina modula iznosi 1120 mm, odnosno 112 cm. Ova mera predstavlja važan podatak prilikom planiranja predzidne konstrukcije, položaja tipke i visine priključnih elemenata. Ugradna visina ne predstavlja konačnu visinu zida niti visinu sedenja na WC šolji.

Konačan položaj keramike zavisi od podešavanja nogica, završnog nivoa poda i dimenzija izabranog modela WC šolje. Debljina podne košuljice, hidroizolacije, lepka i pločica mora se uzeti u obzir tokom grube faze montaže. Ako se modul postavi prema nezavršenom podu bez uračunavanja budućih slojeva, WC šolja može nakon završetka radova biti postavljena prenisko.

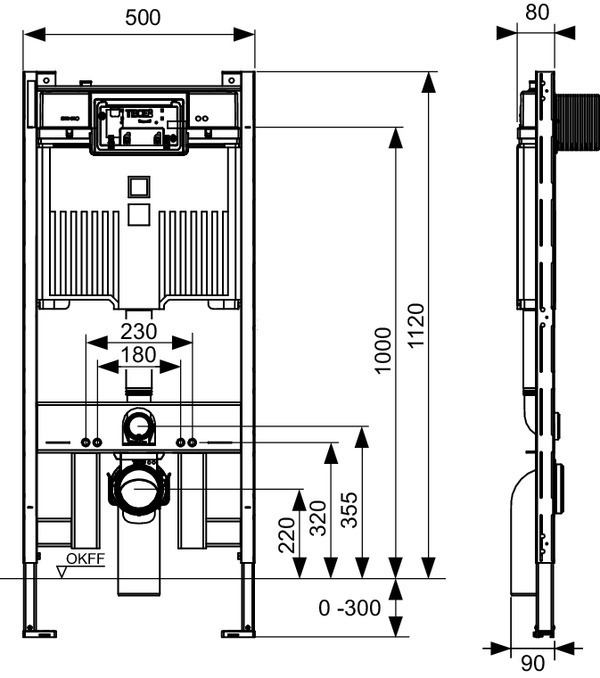

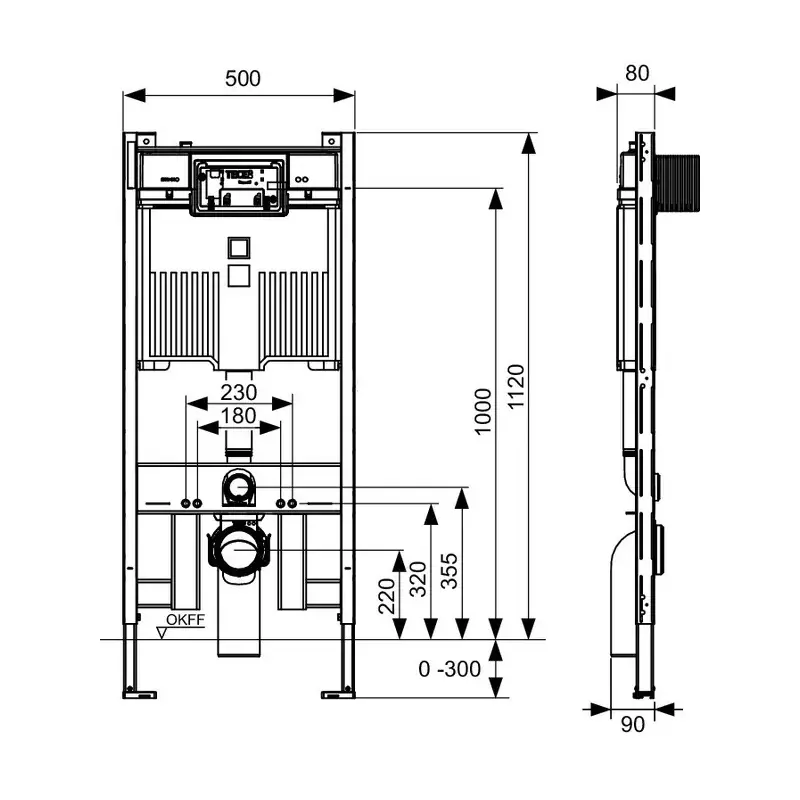

Zvanični tehnički crtež navodi širinu modula od 50 cm i mogućnost podešavanja nogica u rasponu do 20 cm. Razmak pričvrsnih tačaka za WC šolju može biti 18 ili 23 cm. Ove mere treba uskladiti sa tehničkim crtežom izabrane keramike pre konačnog zatvaranja konstrukcije.

Octa II vodokotlić dubine 8 cm

U okviru modula nalazi se Octa II vodokotlić dubine 8 cm, predviđen za aktiviranje sa prednje strane. Vodokotlić je fabrički potpuno predmontiran i zapečaćen. Rezervoar je izrađen od plastike otporne na udarce i ispitan je u skladu sa standardom EN 14055.

Ukupna zapremina rezervoara iznosi 7 litara. Vodokotlić je izolovan od kondenzacije, što je važno jer se nalazi iza završne zidne obloge i tokom rada je ispunjen hladnom vodom. Izolacija doprinosi smanjenju nastanka kondenzacije na spoljašnjoj strani rezervoara u uobičajenim uslovima korišćenja.

U zvaničnim TECE izvorima postoji neusaglašenost oko položaja priključka vode. Baza proizvoda navodi priključak sa gornje strane, dok tehnički list za istu šifru navodi bočni priključak. Oba izvora potvrđuju spoljašnji navoj R 1/2″ i kompatibilnost sa odgovarajućim brzim adapterima. Položaj priključka zato treba proveriti na konkretnom isporučenom proizvodu i u aktuelnom uputstvu pre planiranja dovodne cevi.

Podešavanje količine ispiranja

Octa II vodokotlić fabrički je podešen na standardnu veliku količinu ispiranja od 6 litara. Velika količina može se podesiti na 4,5 litara. Kod dvokoličinskog sistema potvrđena mala količina ispiranja iznosi 3 litra.

Zvanična dokumentacija navodi i mogućnost opcionog podešavanja na 4/2 litra. Takvo podešavanje ne treba automatski primenjivati u svakoj instalaciji. Potrebno je proveriti da li konkretna WC šolja i kanalizacioni sistem mogu pravilno da funkcionišu sa manjom količinom vode.

Izbor količine ispiranja treba uskladiti sa oblikom keramike, dužinom i padom odvodne cevi i drugim tehničkim uslovima. Nakon podešavanja preporučuje se više probnih ciklusa kako bi se proverilo da li je ispiranje efikasno i da li se vodokotlić pravilno puni i zatvara.

Jednostruko i dvokoličinsko ispiranje

TECE Profil vodokotlić može se koristiti sa jednostrukim ili dvokoličinskim ispiranjem. Konačna funkcija zavisi od izabrane kompatibilne TECE tipke i podešavanja unutrašnjeg mehanizma. Tipka za ispiranje poručuje se zasebno.

Kod dvokoličinskog sistema korisnik može birati između male i velike količine vode. Kod jednostrukog sistema aktivira se jedna podešena količina. Pre kupovine tipke potrebno je proveriti njenu kompatibilnost sa Octa II vodokotlićem i prednjim načinom aktiviranja.

Modul podržava TECE „easy fit” montažu odgovarajuće tipke. Instalacioni tunel servisnog otvora može se skratiti bez upotrebe alata. Servisni otvor mora tokom postavljanja zida ostati čist, pravilno oblikovan i dostupan, jer se kroz njega pristupa unutrašnjim komponentama vodokotlića.

Tihi hidraulični ulivni ventil

Octa II vodokotlić opremljen je tihim hidrauličnim ulivnim ventilom, svrstanom u grupu armatura 1 prema standardu DIN 4109. Ulivni ventil kontroliše ponovno punjenje rezervoara nakon završenog ispiranja i prekida dovod kada se dostigne predviđeni nivo vode.

Ukupan nivo zvuka tokom rada ne zavisi samo od ulivnog ventila. Na njega utiču način pričvršćivanja okvira, konstrukcija zida, položaj dovodnih i odvodnih cevi, izabrana WC šolja i kvalitet završne montaže. Uz modul je potvrđen i set za zvučnu izolaciju WC šolje.

Pre zatvaranja zida treba napuniti vodokotlić i proveriti rad ulivnog ventila. Potrebno je potvrditi da se rezervoar normalno puni, da dovod vode prestaje kada je dostignut odgovarajući nivo i da na priključnim mestima nema curenja.

Odvodni priključak i povezivanje WC šolje

Modul poseduje odvodno koleno za WC DN 90 koje je podesivo po dubini. Uz njega je predviđen prelazni adapter DN 90/100 izrađen od PP materijala i zaštitni čep. Prelazni adapter je pogodan i za horizontalnu ugradnju kada konkretna instalacija to zahteva.

Potvrđena je i priključna garnitura za WC DN 90. Priključne elemente treba pripremiti prema stvarnom rastojanju između završene površine zida i zadnje strane WC šolje. Nepravilno skraćene cevi mogu izazvati loše naleganje, otežano postavljanje keramike ili nepravilno zaptivanje spoja.

Pre zatvaranja predzida potrebno je proveriti položaj odvodnog kolena i usklađenost sa kanalizacionom instalacijom. Odvod ne sme biti postavljen pod nepravilnim uglom ili mehaničkim naprezanjem. Sve spojeve treba pregledati dok je instalacija još dostupna.

Montaža u TECE Profil konstrukciju

TECE Profil modul namenjen je povezivanju sa profilnim cevima sistema TECE Profil. Horizontalni i vertikalni profili formiraju noseću konstrukciju u koju se zatim postavlja WC modul. Za pravilno povezivanje koriste se odgovarajući originalni spojni i pričvrsni elementi.

Modul se može postaviti i u metalne ili drvene konstrukcije, kao predzidni ili ugaoni element. Odgovarajuće pričvršćenje za pojedine načine montaže bira se zasebno. Nije opravdano pretpostaviti da isti pribor odgovara svakoj građevinskoj podlozi.

Proizvod je pogodan za debljinu poda do 20 cm. Ovaj podatak treba uzeti u obzir prilikom podešavanja nogica i određivanja konačne visine modula. Pre zatvaranja konstrukcije treba proveriti stabilnost okvira, položaj navojnih svornjaka M12 i pravac svih priključaka.

Održavanje i servisni pristup

Nakon završene ugradnje okvir, vodokotlić i priključci ostaju iza zidne obloge. Unutrašnjim komponentama pristupa se kroz servisni otvor koji nakon završetka radova zatvara odgovarajuća TECE tipka.

Ako se pojavi stalno proticanje vode, sporo punjenje ili otežano aktiviranje, kroz servisni otvor mogu se proveriti ulivni ventil, ispusni mehanizam i elementi za aktiviranje. Pravilno izveden otvor omogućava servisiranje bez rušenja pločica ili otvaranja cele predzidne konstrukcije.

TECE Profil vodokotlić ugradni 8 cm 9300502 predstavlja WC modul sa Octa II rezervoarom od 7 litara, ugradnom visinom 112 cm i prednjim aktiviranjem. Podesive količine ispiranja, priključak R 1/2″, odvod DN 90 i mogućnost montaže u TECE Profil, metalne ili drvene konstrukcije omogućavaju primenu u različitim instalacionim situacijama, uz obavezno precizno planiranje i stručnu montažu.
