TECE Box vodokotlić za podnu WC šolju 8 cm (9370007)

Opis

Namena i osnovna primena

TECE Box vodokotlić za podnu WC šolju 8 cm 9370007 predstavlja ugradni vodokotlić namenjen povezivanju sa podnom, odnosno stojećom WC šoljom. Za razliku od instalacionih modula za konzolnu keramiku, ovaj proizvod nije namenjen preuzimanju opterećenja zidne WC šolje. Podna keramika oslanja se na pod, dok se vodokotlić ugrađuje u zid ili u ozidani predzid ispred odgovarajuće masivne podloge.

Proizvod pripada seriji TECE Box i opremljen je Octa vodokotlićem dubine 8 cm. Mala dubina omogućava njegovu primenu u instalacionim situacijama u kojima je raspoloživ prostor unutar zida ili predzida ograničen. Ipak, podatak od 8 cm odnosi se na dubinu samog vodokotlića, a ne nužno na konačnu dubinu kompletne završene konstrukcije.

Konačna dubina instalacione zone zavisi od načina ugradnje, položaja dovodne i ispirne cevi, debljine maltera, završne zidne obloge i drugih građevinskih slojeva. Zbog toga je pre početka radova potrebno izmeriti raspoloživi prostor i uskladiti ga sa tehničkim crtežom proizvoda.

TECE Box sistem za mokru gradnju

TECE Box vodokotlić 9370007 namenjen je prvenstveno mokroj, odnosno zidanoj gradnji. Može se ugraditi direktno u odgovarajuću zidnu konstrukciju ili u ozidani predzid postavljen ispred masivnog zida. Takav način montaže razlikuje se od ugradnje samonosećih modula u metalne ili drvene konstrukcije.

Vodokotlić se tokom grube faze postavlja na projektovanu visinu, povezuje sa dovodom vode i ispirnom cevi, a zatim se građevinski obrađuje prema pravilima sistema mokre gradnje. Prostor oko elementa mora biti pravilno pripremljen kako nakon završetka zida ne bi došlo do pomeranja, naprezanja priključaka ili pucanja završne obloge.

Pre ozidavanja potrebno je proveriti položaj vodokotlića u horizontalnom i vertikalnom pravcu. Servisni otvor, cev za ispiranje i priključak vode moraju ostati pravilno postavljeni i dostupni. Naknadno ispravljanje položaja nakon završetka zida može zahtevati uklanjanje pločica i otvaranje konstrukcije.

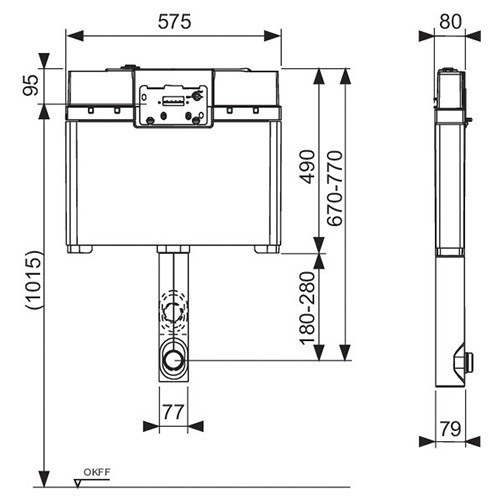

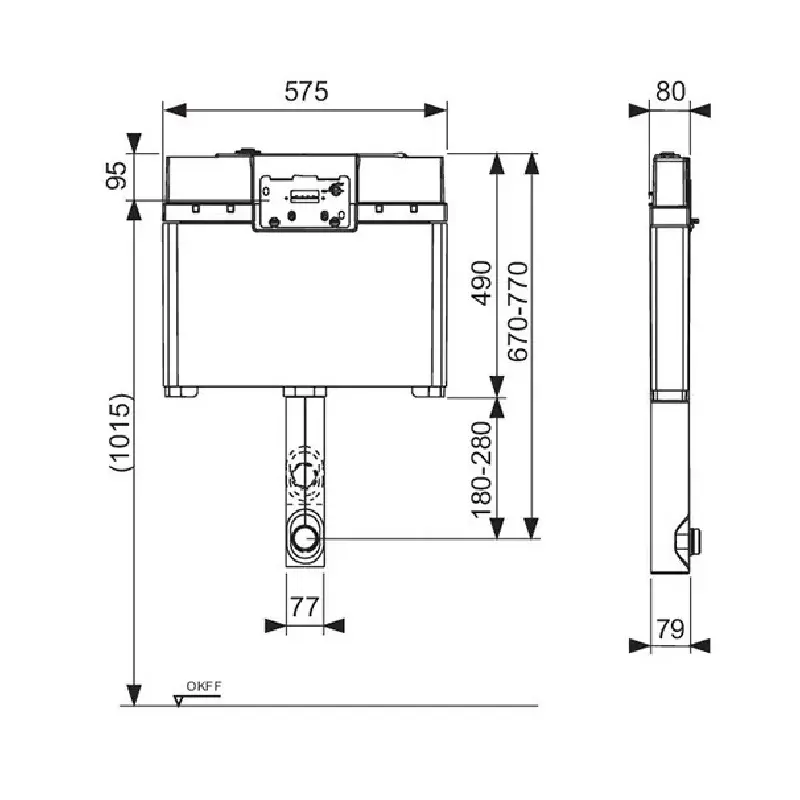

Ugradna visina od 111 cm

Zvanična TECE dokumentacija za šifru 9370007 navodi ugradnu visinu od 1110 mm, odnosno 111 cm. Ovaj podatak odnosi se na predviđenu instalacionu visinu vodokotlića i važan je prilikom planiranja položaja servisnog otvora, tipke za ispiranje i priključka prema podnoj WC šolji.

Ugradna visina ne treba da se određuje u odnosu na grubu podlogu ako završni pod još nije izveden. Potrebno je uračunati košuljicu, hidroizolaciju, lepak, keramičke pločice i sve ostale slojeve koji utiču na konačan nivo poda. Greška u ovoj fazi može dovesti do nepravilnog položaja ispirne cevi u odnosu na ulazni otvor WC šolje.

Pre konačnog pričvršćivanja preporučljivo je imati tehnički crtež izabrane podne WC šolje. Posebno treba proveriti visinu ulaza za ispiranje, udaljenost keramike od zida i način na koji se priključna cev povezuje sa zadnjom stranom šolje.

Octa vodokotlić dubine 8 cm

U okviru proizvoda nalazi se TECE Octa vodokotlić dubine 8 cm. Rezervoar je fabrički predmontiran i zaptiven, čime su osnovni unutrašnji elementi pripremljeni za povezivanje i puštanje u rad. Rezervoar je izrađen od plastike otporne na udarce i ispitan u skladu sa standardom EN 14055.

Mala dubina vodokotlića predstavlja glavnu tehničku prednost ovog modela. Proizvod je pogodan za zidove i predzidne konstrukcije kod kojih nije moguće obezbediti veću instalacionu dubinu. To može biti značajno tokom renoviranja starijih kupatila, adaptacija manjih prostora i drugih projekata sa ograničenom dubinom zida.

Vodokotlić je izolovan od kondenzacije. Izolacija doprinosi smanjenju stvaranja kondenzacije na spoljašnjoj površini rezervoara kada se u njemu nalazi hladna voda. Pošto je element ugrađen unutar zida, pravilna izolacija i kontrola svih vodovodnih spojeva imaju veliki značaj za pouzdan rad sistema.

Rezervoar zapremine 9,5 litara

Potvrđena ukupna zapremina rezervoara iznosi 9,5 litara. Fabrički podešena standardna velika količina ispiranja iznosi 6 litara. U zavisnosti od izabrane WC šolje i uslova kanalizacione instalacije, velika količina može se podesiti na 4,5, 6 ili 9 litara.

Kada se koristi odgovarajuća tipka za dvokoličinsko ispiranje, mala količina vode iznosi 3 litra. Preostala voda u rezervoaru može da se iskoristi za neposredno dodatno ispiranje. Na taj način korisnik može ponoviti ciklus bez čekanja da se rezervoar potpuno napuni.

Podešavanje najmanje količine vode ne treba automatski primeniti u svakoj instalaciji. Efikasnost ispiranja zavisi od konstrukcije podne WC šolje, načina ulaska vode u keramiku, dužine kanalizacionog voda i njegovog pada. Nakon podešavanja potrebno je izvršiti nekoliko probnih ispiranja i proveriti rad kompletnog sistema.

Jednostruko i dvokoličinsko ispiranje

TECE Box vodokotlić može se podesiti za jednostruko ili dvokoličinsko ispiranje, u zavisnosti od tipke koja se koristi. Kod jednostrukog sistema aktivira se jedna podešena količina vode, dok dvokoličinska tipka omogućava izbor između male i velike količine.

Tipka za ispiranje nije sastavni deo artikla 9370007 i poručuje se zasebno. Zvanična dokumentacija potvrđuje kompatibilnost sa odgovarajućim TECE tipkama i WC ručkom za ispiranje. Pre kupovine završnog elementa potrebno je proveriti njegovu tehničku kompatibilnost sa Octa vodokotlićem i željenom funkcijom ispiranja.

Odvojeni izbor tipke omogućava da se vidljivi završni element uskladi sa pločicama, sanitarnom keramikom i ostalom opremom. Ipak, estetski izgled nije jedini kriterijum. Tipka mora odgovarati mehanizmu, servisnom otvoru i načinu aktiviranja konkretnog vodokotlića.

Priključak vode 1/2″

Zvanični podaci za šifru 9370007 potvrđuju priključak vodokotlića sa unutrašnjim navojem 1/2″. Dovod vode treba povezati dok je vodokotlić potpuno dostupan, pre ozidavanja i postavljanja završne zidne obloge.

Priključak i dovodna cev ne smeju biti izloženi nepravilnom mehaničkom naprezanju. Cev treba pravilno usmeriti i učvrstiti kako pomeranje instalacije ne bi delovalo na priključno mesto vodokotlića. Nakon povezivanja rezervoar treba napuniti i pažljivo pregledati sve spojeve.

Probno punjenje pre zatvaranja zida predstavlja važan deo montaže. Potrebno je proveriti da nema kapanja na priključku, ulivnom ventilu ili drugim delovima sistema. Svako curenje treba ukloniti dok je instalacija još otvorena i lako dostupna.

Tihi hidraulični ulivni ventil

TECE Octa vodokotlić opremljen je tihim hidrauličnim ulivnim ventilom. Njegova funkcija je da kontroliše ponovno punjenje rezervoara nakon aktiviranja ispiranja i da prekine dovod vode kada se dostigne podešeni nivo.

Tih rad ventila može biti značajan u stambenim prostorima u kojima se kupatilo nalazi u blizini spavaće ili dnevne sobe. Ipak, ukupna buka sistema ne zavisi samo od samog ventila. Na nju utiču način ugradnje, pričvršćenje cevi, kvalitet zidne konstrukcije i karakteristike izabrane WC šolje.

Pre zatvaranja zida treba proveriti da li se rezervoar pravilno puni, da li ventil potpuno zaustavlja dovod i da li nema stalnog proticanja vode. Eventualna podešavanja treba obaviti prema uputstvu za odgovarajući ulivni i ispusni mehanizam.

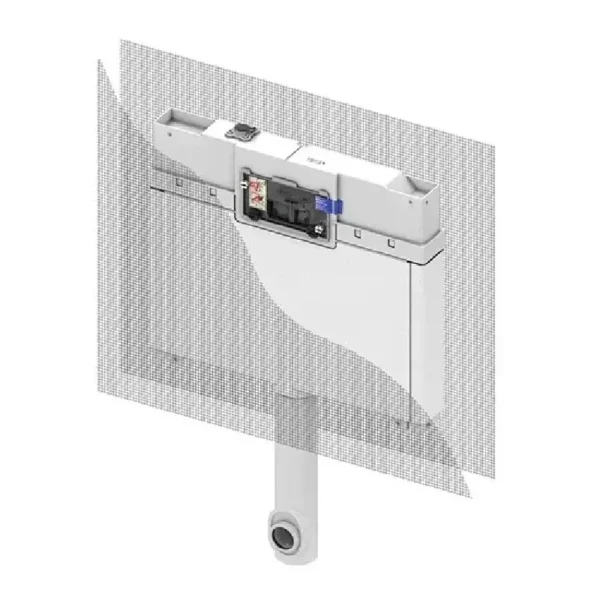

Armaturna mrežica za ugradnju

Proizvod je opremljen armaturnom mrežicom namenjenom ugradnji u mokroj gradnji. Mrežica pomaže pri povezivanju instalacionog elementa sa slojevima maltera i završnom građevinskom obradom. Njena uloga je značajna za pravilno formiranje stabilne površine oko vodokotlića.

Prilikom malterisanja mrežica treba da bude pravilno uključena u predviđeni sloj materijala, bez presavijanja, nepravilnog zatezanja ili odvajanja. Završna obrada mora biti izvedena tako da servisni otvor ostane slobodan i pravilno oblikovan.

Armaturna mrežica ne zamenjuje pravilno pričvršćivanje vodokotlića niti odgovarajuću građevinsku konstrukciju. Sam element mora biti stabilno postavljen pre nanošenja maltera. Mrežica predstavlja deo pripreme završne površine, a ne osnovni noseći element instalacije.

Povezivanje sa podnom WC šoljom

TECE Box vodokotlić 9370007 namenjen je podnoj WC šolji. Podna keramika preuzima opterećenje preko površine poda, dok se sa vodokotlićem povezuje preko odgovarajuće ispirne cevi. Položaj i visina cevi moraju biti usklađeni sa ulaznim otvorom konkretnog modela WC šolje.

TECE u zvaničnom opisu navodi da se priključak cevi za ispiranje TECE Box poručuje zasebno. Zbog toga pre montaže treba proveriti koji priključni element odgovara izabranoj keramici, vodokotliću i rastojanju između završene površine zida i WC šolje.

Cev ne treba skraćivati pre preciznog merenja. Prekratko isečen priključak može onemogućiti pouzdano povezivanje, dok predugačka cev može sprečiti da se WC šolja postavi u planirani položaj. Nakon sečenja potrebno je ukloniti oštre ostatke koji bi mogli oštetiti zaptivku.

Servisni pristup kroz otvor za tipku

Nakon završetka radova unutrašnjim komponentama vodokotlića pristupa se kroz servisni otvor iza tipke za ispiranje. Zbog toga se otvor ne sme zazidati, previše smanjiti ili nepravilno obložiti. Njegova prohodnost je važna za kasniju zamenu ili podešavanje ulivnog i ispusnog ventila.

Tokom grubih radova servisni otvor treba zaštititi od maltera, lepka, prašine i drugih nečistoća. Građevinski materijal koji dospe u unutrašnjost može otežati montažu tipke ili uticati na rad mehanizma.

Nakon završetka pločica potrebno je proveriti da ivice otvora ne pritiskaju instalacione delove i da se tipka može pravilno postaviti i ukloniti. Servisiranje mora ostati moguće bez rušenja zida i skidanja većeg dela završne obloge.

Montaža i kontrola pre zatvaranja zida

Pre montaže potrebno je utvrditi položaj podne WC šolje, osu ispirnog priključka, završni nivo poda i trasu dovoda vode. Vodokotlić se zatim postavlja na projektovanu visinu i stabilno pričvršćuje u skladu sa načinom zidane ugradnje.

Posle povezivanja dovoda potrebno je napuniti rezervoar i izvršiti više probnih ciklusa. Proveravaju se dovodni priključak, ulivni ventil, rezervoar, ispusni mehanizam i cev za ispiranje. Na svim spojevima mora biti potvrđena potpuna zaptivenost.

Tek nakon uspešne kontrole može se pristupiti završnom ozidavanju, malterisanju i postavljanju pločica. Servisni otvor, izlaz ispirne cevi i svi drugi potrebni priključci moraju ostati pravilno zaštićeni i dostupni do završne montaže.

Razlika između dubine i visine

Na ITIM stranici navodi se izraz „niska visina ugradnje – samo 8 cm“, ali takva formulacija nije tehnički precizna. Oznaka od 8 cm odnosi se na dubinu vodokotlića, dok zvanična ugradna visina artikla 9370007 iznosi 111 cm.

Ovu razliku je važno jasno navesti kako kupac ne bi zaključio da je reč o niskom vodokotliću visine 8 cm. Proizvod je tanak po dubini, ali njegova vertikalna instalaciona mera odgovara ugradnoj visini od 111 cm.

Mala dubina pogodna je za plitke zidove i ograničene predzidne konstrukcije, dok ugradna visina određuje položaj rezervoara i servisnog otvora. Oba podatka treba proveriti pre kupovine i početka radova.

Status artikla i novija zamena

Zvanična TECE baza označava artikal 9370007 kao proizvod koji više nije dostupan u aktuelnoj proizvodnji. Reč je o starijoj varijanti sa Octa vodokotlićem zapremine 9,5 litara. Zvanični TECE materijali kao noviju zamenu navode šifru 9370500, sa Octa II vodokotlićem.

Ova informacija ne menja ITIM šifru proizvoda koji se opisuje. Ako prodavac još poseduje artikal 9370007 na stanju, naziv, tehnički podaci i dokumentacija treba da se odnose upravo na tu stariju varijantu. Ne treba automatski pripisivati podatke novijeg artikla 9370500 proizvodu sa šifrom 9370007.

Pre poručivanja preporučljivo je proveriti oznaku na pakovanju i samom proizvodu. Time se potvrđuje da li se isporučuje stariji Octa model 9370007 ili novija Octa II zamena 9370500, jer se zapremina rezervoara, priključak i pojedini tehnički detalji razlikuju.

Održavanje i dugoročna upotreba

Nakon pravilne ugradnje vodokotlić ostaje skriven u zidu, dok se redovno korisničko održavanje uglavnom svodi na čišćenje tipke i WC keramike. Unutrašnjim komponentama pristupa se kroz servisni otvor.

Ako se pojavi stalno proticanje vode, sporo punjenje ili nepravilno aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i veze između tipke i vodokotlića. Servis treba obavljati kroz predviđeni otvor, bez nepotrebnog rušenja završne obloge.

TECE Box vodokotlić za podnu WC šolju 8 cm 9370007 predstavlja ugradni Octa vodokotlić za mokru gradnju, sa rezervoarom zapremine 9,5 litara, ugradnom visinom 111 cm, armaturnom mrežicom i mogućnošću jednostrukog ili dvokoličinskog ispiranja. Precizno planiranje položaja, pravilno povezivanje i provera sistema pre zatvaranja zida ključni su za pouzdan i dugotrajan rad.
