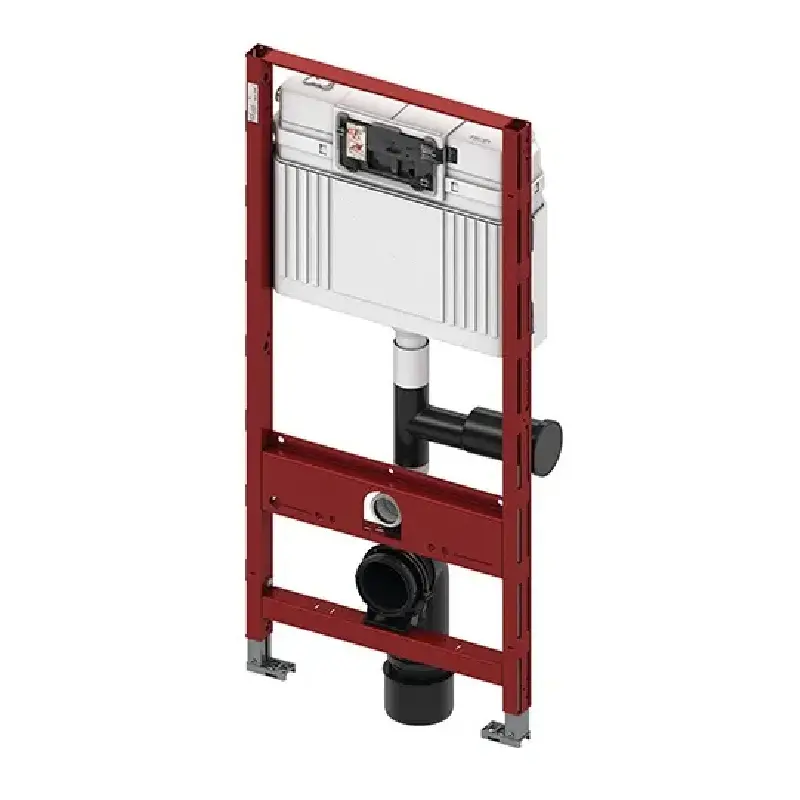

TECE Profil vodokotlić ugradni sa izvodom mirisa (9300003)

Opis

Ugradni WC modul sa pripremom za odvođenje neprijatnih mirisa

TECE Profil vodokotlić ugradni sa izvodom mirisa 9300003 predstavlja instalacioni WC modul namenjen postavljanju zidne, odnosno konzolne WC šolje. Proizvod objedinjuje samonoseći instalacioni okvir, TECE Uni vodokotlić, priključne elemente za keramiku i poseban priključak DN 70 namenjen povezivanju sistema za odvođenje neprijatnih mirisa.

Važno je pravilno razumeti funkciju ovog proizvoda. Modul poseduje pripremljen izvod za povezivanje odgovarajućeg ventilatora i ventilacionog voda, ali ne predstavlja kompletan samostalni uređaj za filtriranje ili uklanjanje mirisa. Ventilator, električno napajanje, ventilaciona cev i drugi delovi sistema biraju se i ugrađuju zasebno prema projektu i tehničkim zahtevima prostora.

Odvođenje vazduha vrši se neposredno iz zone WC šolje, preko odgovarajućeg priključka na cevi za ispiranje. Takvo rešenje omogućava da se vazduh sa neprijatnim mirisima usmeri ka ventilacionom sistemu pre nego što se proširi kroz prostoriju. Efikasnost kompletnog sistema zavisi od pravilnog izbora ventilatora, izvedbe ventilacionog kanala i kompatibilnosti sa izabranom WC keramikom.

TECE Profil serija

Proizvod pripada seriji TECE Profil. Modul je predviđen za pričvršćivanje na profilne cevi sistema TECE Profil, ali može da se ugradi i u odgovarajuće metalne ili drvene konstrukcije. Zvanični podaci potvrđuju i primenu kao predzidnog ili ugaonog modula, kao i mogućnost pojedinačne montaže uz odgovarajuće pričvršćivače.

Okvir je samonoseći i zaštićen praškastim premazom. Njegova uloga je da obezbedi stabilnu osnovu za ugradni vodokotlić, zidnu WC šolju i pripadajuće priključke. Na okviru se nalaze dva pričvrsna svornjaka i navrtke M12 za montažu odgovarajuće sanitarne keramike.

Pre zatvaranja konstrukcije modul mora biti precizno nivelisan i stabilno pričvršćen. Nepravilan položaj može uticati na završnu visinu WC šolje, položaj odvodnog priključka, poravnanje tipke i funkcionisanje cevi za odvođenje mirisa. Sve priključke treba proveriti dok je konstrukcija još potpuno dostupna.

Ugradna visina od 112 cm

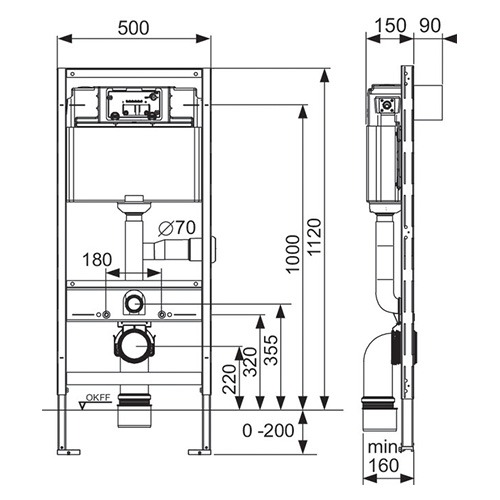

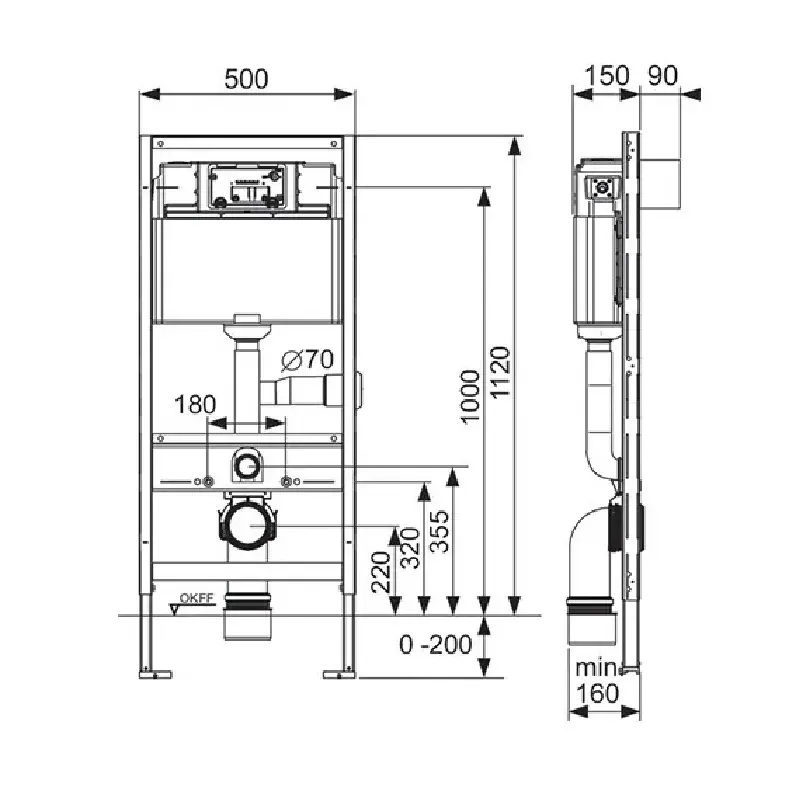

Zvanična TECE dokumentacija potvrđuje ugradnu visinu modula od 1120 mm, odnosno 112 cm. Ova mera predstavlja visinu osnovnog instalacionog elementa i važna je prilikom planiranja predzida, položaja servisnog otvora i završne visine tipke za ispiranje.

Ugradna visina ne predstavlja visinu sedenja na WC šolji. Konačan položaj keramike zavisi od položaja pričvrsnih svornjaka, dimenzija izabrane WC šolje i završnog nivoa poda. Zbog toga se modul postavlja u odnosu na budući završni pod, uz uračunavanje košuljice, hidroizolacije, lepka, pločica i drugih podnih slojeva.

Zvanična dokumentacija navodi mogućnost povišenog pričvršćivanja keramike za visinu sedenja od 48 cm, u skladu sa odgovarajućim zahtevima standarda DIN 18040. Konačna visina mora se izračunati prema konkretnom modelu keramike i završnoj obradi poda.

TECE Uni vodokotlić zapremine 10 litara

U okviru modula nalazi se TECE Uni vodokotlić ukupne zapremine 10 litara. Vodokotlić je fabrički potpuno predmontiran i zaptiven, što smanjuje broj osnovnih radova koji se obavljaju u unutrašnjosti rezervoara tokom početne montaže.

Rezervoar je izrađen od plastike otporne na udarce i ispitan je prema standardu EN 14055. Izolovan je od kondenzacije, što doprinosi smanjenju pojave vlage na njegovoj spoljašnjoj površini kada se u rezervoaru nalazi hladna voda.

Vodokotlić je predviđen za aktiviranje sa prednje strane. Servisni otvor nalazi se na prednjem delu i nakon završetka radova zatvara se izabranom TECE tipkom. Kroz ovaj otvor omogućen je pristup ulivnom ventilu, ispusnom mehanizmu i drugim servisnim komponentama.

Podešavanje količine ispiranja

Fabrički podešena velika količina ispiranja iznosi 6 litara. Prema zvaničnim podacima, velika količina može se naknadno podesiti na 4,5, 7,5 ili 9 litara. Kod dvokoličinskog sistema mala količina vode iznosi 3 litra.

Potvrđena je i mogućnost opcionog podešavanja na 4/2 litra. Najmanju količinu vode ne treba automatski primenjivati u svakoj instalaciji. Potrebno je proveriti da li izabrana WC šolja i kanalizacioni sistem mogu pravilno da funkcionišu sa takvim podešavanjem.

Preostala voda u rezervoaru može se koristiti za neposredno dodatno ispiranje. Nakon podešavanja treba izvršiti više probnih ciklusa i proveriti rad sa konkretnom keramikom, uključujući i funkcionisanje priključka za odvođenje mirisa.

Jednostruko i dvokoličinsko ispiranje

TECE Uni vodokotlić može se koristiti kao sistem sa jednostrukim ili dvokoličinskim ispiranjem. Konačna funkcija zavisi od izabrane kompatibilne TECE tipke i podešavanja unutrašnjeg mehanizma.

Kod dvokoličinskog ispiranja korisnik bira između manje i veće količine vode. Kod jednostrukog sistema aktivira se jedna unapred podešena količina. Tipka za ispiranje nije potvrđena kao sastavni deo artikla i poručuje se zasebno.

Modul podržava TECE easy fit način montaže odgovarajućih tipki. Instalacioni tunel servisnog otvora može se skratiti bez korišćenja alata. Tokom izrade predzida otvor mora ostati čist, pravilno oblikovan i pristupačan.

Priključak za odvođenje mirisa DN 70

Glavna posebnost ovog modula jeste priključak za odvođenje mirisa DN 70. Priključak omogućava povezivanje odgovarajućeg ventilatora i ventilacionog kanala, preko kojih se vazduh iz zone WC šolje odvodi iz prostorije.

Zvanična TECE dokumentacija kao primer odgovarajućeg ventilatora navodi Maico ER 100. Ovo je primer kompatibilnog uređaja, a ne potvrda da se ventilator nalazi u pakovanju. Tačan model ventilatora treba odabrati prema dužini i obliku ventilacionog kanala, potrebnom protoku vazduha, električnoj instalaciji i drugim uslovima projekta.

Priključak DN 70 ne predstavlja filter i sam po sebi ne uklanja mirise. Da bi sistem radio, mora se povezati sa funkcionalnim ventilatorom i pravilno izvedenim odvodnim kanalom. Vazduh se mora usmeriti do odgovarajuće ventilacione zone, a ne u zatvoren prostor unutar predzida.

Način rada sistema za odvođenje mirisa

Sistem koristi priključnu zonu cevi za ispiranje kako bi zahvatio vazduh iz WC šolje. Ventilator zatim stvara potreban protok i usmerava vazduh kroz priključak DN 70 ka ventilacionom kanalu. Time se neprijatni mirisi odvode neposredno iz sanitarne keramike.

Način aktiviranja ventilatora zavisi od izabranog električnog i upravljačkog rešenja. Ventilator može biti povezan sa zasebnim prekidačem, vremenskim relejem, senzorom ili drugim odgovarajućim upravljanjem, ali takve komponente nisu potvrđene kao deo ovog modula.

Projektovanje i priključivanje električnih komponenti treba da obavi stručno lice. Posebno treba poštovati pravila za električne instalacije u kupatilima i odgovarajuće zaštitne zone.

Kompatibilnost sa WC keramikom

Zvanična TECE dokumentacija navodi da se sistem za odvođenje mirisa može koristiti sa velikim brojem standardnih WC šolja. Ipak, postoje modeli kod kojih viši položaj sedenja ili viši kanal za ispiranje može izazvati zadržavanje vode u cevi za ispiranje.

Kod takve keramike voda može delimično ili potpuno ispuniti priključnu zonu i onemogućiti pravilno odvođenje vazduha. Zbog toga nije opravdano navesti da je sistem bez ograničenja kompatibilan sa svakom WC šoljom.

Pre izbora keramike treba proveriti aktuelnu TECE tehničku dokumentaciju i tehnički crtež konkretnog modela WC šolje. Ova provera je naročito važna kod šolja sa povišenim položajem, posebnim oblikom kanala za ispiranje ili nestandardnom geometrijom zadnje priključne zone.

Bočni priključak vode R 1/2″

Priključak za dovod vode nalazi se sa bočne strane TECE Uni vodokotlića i izveden je sa spoljašnjim navojem R 1/2″. Priključak je kompatibilan sa odgovarajućim brzim adapterima.

Dovod vode treba povezati dok je modul potpuno otvoren i dostupan. Cev mora biti pravilno usmerena i pričvršćena, bez nepotrebnog mehaničkog opterećenja priključka na vodokotliću.

Nakon povezivanja rezervoar treba napuniti i pregledati sve spojeve. Eventualno kapanje ili vlaženje mora se ukloniti pre zatvaranja predzidne konstrukcije.

Tihi hidraulični ulivni ventil

TECE Uni vodokotlić opremljen je tihim hidrauličnim ulivnim ventilom iz grupe armatura 1 prema standardu DIN 4109. Njegova funkcija je da kontroliše ponovno punjenje rezervoara nakon završenog ispiranja i prekine dovod kada voda dostigne podešeni nivo.

Tih rad ulivnog ventila doprinosi većem komforu u stambenim, poslovnim i drugim objektima. Ukupan nivo buke ipak zavisi i od načina pričvršćivanja modula, vođenja vodovodnih i ventilacionih cevi, konstrukcije zida i rada izabranog ventilatora.

Modul poseduje i prigušnicu protoka koja se može podesiti bez uklanjanja ispusnog ventila. Podešavanje treba obaviti prema tehničkom uputstvu i uslovima konkretne instalacije.

Odvodni priključak DN 90

Okvir modula poseduje odvodno koleno za WC DN 90 sa prelaznim adapterom DN 90/100 izrađenim od PP materijala. Adapter je pogodan i za horizontalnu montažu kada takvo povezivanje zahteva postojeća kanalizaciona instalacija.

Uz modul je potvrđena priključna garnitura za WC DN 90. Priključne cevi pripremaju se prema stvarnom rastojanju između završene zidne površine i zadnje strane WC šolje.

Svaku cev treba zasebno izmeriti i pravilno skratiti. Prekratki priključci mogu ugroziti zaptivenost, dok predugački mogu sprečiti pravilno naleganje keramike uz zid. Nakon sečenja potrebno je ukloniti oštre ostatke koji bi mogli oštetiti zaptivke.

Priprema za elektronski WC sa funkcijom bidea

Zvanična dokumentacija potvrđuje da modul poseduje priključnu kutiju i praznu cev za univerzalno povezivanje odgovarajućeg elektronskog WC-a sa funkcijom bidea. Predviđeni su i kutija sa poklopcem za postavljanje transformatora.

Ova priprema ne znači da su elektronska WC šolja, transformator, priključna creva ili električni kablovi automatski deo artikla. Potrebne komponente biraju se prema konkretnom modelu elektronskog WC-a.

Položaj pripreme treba proveriti prema tehničkom crtežu izabranog uređaja. Električnu instalaciju mora izvesti stručno lice u skladu sa zahtevima uređaja i pravilima za kupatilske prostore.

Montaža u TECE Profil i druge konstrukcije

Modul može da se postavi u konstrukciju izrađenu od profilnih cevi sistema TECE Profil. Horizontalni i vertikalni profili formiraju noseću osnovu u koju se zatim pričvršćuje WC modul.

Moguća je i ugradnja u odgovarajuću metalnu ili drvenu konstrukciju, kao predzidni ili ugaoni modul. Za pojedinačnu montažu i posebne konstrukcije potrebni pričvrsni elementi poručuju se zasebno i biraju prema građevinskoj podlozi.

Prilikom montaže treba planirati dovoljno prostora za vodovodni priključak, kanalizaciono koleno, ventilacionu cev DN 70, električno napajanje ventilatora i servisni otvor. Ventilaciona cev ne sme biti postavljena tako da ometa druge instalacije ili pristup vodokotliću.

Kontrola ventilacionog kanala

Ventilacioni kanal treba da bude izveden sa što manje nepotrebnih skretanja i suženja. Veliki broj kolena, duga trasa ili neodgovarajući presek mogu smanjiti protok vazduha i efikasnost odvođenja mirisa.

Spojevi ventilacione cevi moraju biti pravilno povezani kako se vazduh ne bi vraćao u predzid ili kupatilo. Pre zatvaranja konstrukcije treba uključiti ventilator i proveriti da li se vazduh pravilno odvodi kroz planirani kanal.

Potrebno je proveriti i dostupnost ventilatora za kasnije čišćenje, zamenu ili servisiranje. Ventilator ne treba postavljati na mesto kome nakon završetka radova nije moguće pristupiti.

WC šolje sa smanjenom oslonjenom površinom

Kod WC šolja sa smanjenom oslonjenom površinom može biti potrebno dodatno čelično ojačanje šifre 9041029. Zvanična dokumentacija ovaj zahtev navodi kada rastojanje od sredine pričvrsnog svornjaka do donje ivice oslonjene površine nije veće od 18 cm.

Čelično ojačanje nije potvrđeno kao standardni deo artikla i poručuje se zasebno kada ga zahteva izabrana keramika. Ovu proveru treba izvršiti pre zatvaranja predzidne konstrukcije.

Naknadna ugradnja ojačanja može zahtevati otvaranje već završene zidne obloge. Zbog toga model WC šolje i njene tehničke mere treba definisati tokom planiranja instalacije.

Kontrola pre zatvaranja konstrukcije

Pre postavljanja završne obloge potrebno je proveriti stabilnost i poravnanje modula, dovod vode, odvod DN 90, priključak DN 70, ventilacioni kanal i sve predviđene električne instalacije.

Vodokotlić treba napuniti i aktivirati nekoliko puta. Na vodovodnim i odvodnim spojevima ne sme biti kapanja ili vlaženja. Istovremeno treba uključiti ventilator i proveriti da vazduh pravilno prolazi kroz izvod mirisa.

Servisni otvor, svornjaci M12, priključci za WC šolju i zaštitni elementi moraju ostati dostupni i pravilno pozicionirani. Tek nakon uspešne kontrole sistem se može zatvoriti odgovarajućom zidnom oblogom.

Održavanje i servisni pristup

Nakon završetka radova vodokotliću se pristupa kroz servisni otvor iza tipke za ispiranje. Ako se pojavi stalno proticanje, sporo punjenje ili nepravilno aktiviranje, potrebno je proveriti ulivni ventil, ispusni mehanizam i elemente tipke.

Sistem za odvođenje mirisa zahteva i održavanje ventilatora i ventilacionog kanala. Prašina i druge naslage mogu vremenom smanjiti protok vazduha, pa interval održavanja treba prilagoditi vrsti ventilatora i uslovima korišćenja.

TECE Profil vodokotlić ugradni sa izvodom mirisa 9300003 predstavlja namenski WC modul sa Uni rezervoarom od 10 litara, ugradnom visinom 112 cm, priključkom DN 70 za odvođenje mirisa, odvodom DN 90 i pripremom za odgovarajući elektronski WC. Pouzdan rad zahteva pravilno projektovan ventilacioni sistem, proverenu kompatibilnost keramike i stručnu montažu svih vodovodnih, kanalizacionih i električnih priključaka.
