TECE zvono za ugradni kotlić (9820223)

Opis

Namena i uloga u sistemu vodokotlića

TECE zvono za ugradni kotlić 9820223 predstavlja originalni rezervni deo namenjen radu unutar odgovarajućeg TECE ugradnog vodokotlića. U zvaničnoj tehničkoj dokumentaciji proizvođača ovaj proizvod se označava kao ispusni ventil A2, dok se u svakodnevnoj prodajnoj i instalaterskoj terminologiji često koristi naziv zvono za ugradni kotlić. Njegova osnovna funkcija jeste kontrolisano otvaranje i zatvaranje izlaza vode iz vodokotlića prilikom ispiranja WC šolje.

Za razliku od tipke za ispiranje, WC šolje ili drugih vidljivih elemenata kupatila, zvono se nalazi u unutrašnjosti vodokotlića. Zbog toga se ne bira prema boji, završnoj obradi ili stilu enterijera, već prema šifri, tehničkoj nameni i kompatibilnosti sa konkretnim modelom vodokotlića. Najvažniji podatak za pravilno prepoznavanje proizvoda jeste šifra 9820223.

Kada korisnik pritisne tipku za ispiranje, odgovarajući mehanizam prenosi pokret do poluga zvona. Zvono se tada podiže i omogućava ispuštanje vode iz vodokotlića prema WC šolji. Posle završetka ispiranja vraća se u zatvoreni položaj, čime se omogućava ponovno punjenje vodokotlića i priprema sistema za sledeću upotrebu.

Kompatibilnost sa TECE vodokotlićima

TECE zvono za ugradni kotlić 9820223 prema zvaničnim podacima proizvođača namenjeno je za kombinovanje sa TECE Uni i Base vodokotlićima. Ovaj podatak je posebno važan jer proizvod ne treba predstavljati kao univerzalni rezervni deo za svaki ugradni kotlić ili vodokotlić drugog proizvođača.

Pre kupovine potrebno je proveriti tačan model postojećeg vodokotlića, katalošku oznaku starog dela ili tehničku dokumentaciju sistema. Vizuelna sličnost dva zvona nije dovoljna da potvrdi njihovu međusobnu zamenljivost. Različiti modeli mogu imati drugačije sedište, poluge za aktiviranje, oblik kućišta ili način povezivanja sa tipkom.

Provera je naročito važna kod starijih sistema, vodokotlića koji su prethodno servisirani ili instalacija kod kojih je originalni deo već menjan. U takvim situacijama nije sigurno da se u vodokotliću nalazi deo koji je fabrički ugrađen. Najpouzdaniji način identifikacije jeste poređenje šifre i tehničkih karakteristika sa postojećim mehanizmom.

Obim isporuke

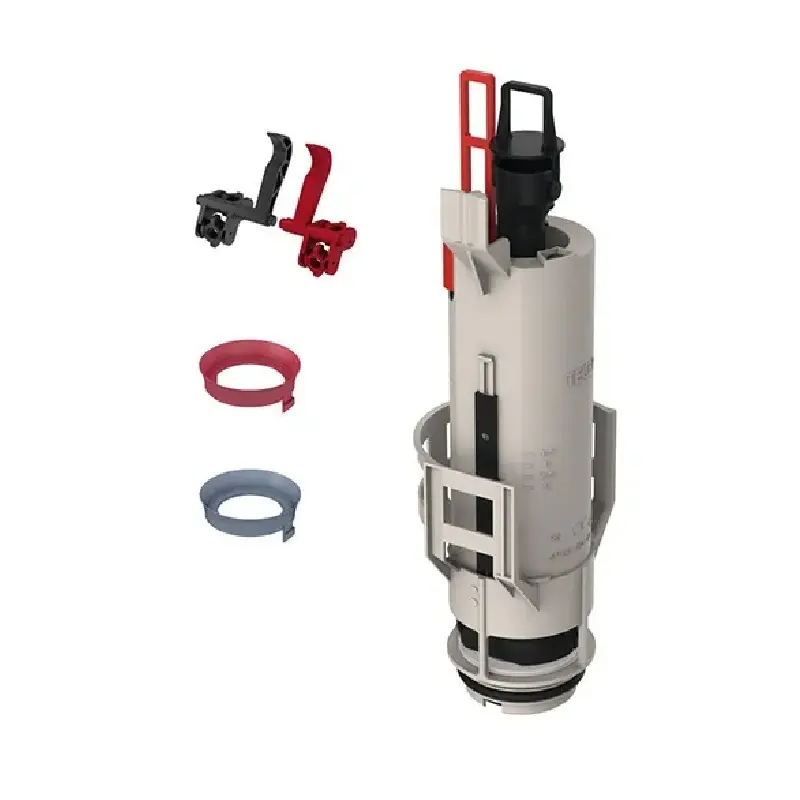

Zvanična TECE dokumentacija potvrđuje da se uz zvono za ugradni kotlić 9820223 isporučuju sedište ventila, crvena i plava prigušnica, kao i poluge za aktiviranje. Ovaj obim isporuke omogućava zamenu odgovarajućeg sklopa u kompatibilnom TECE Uni ili Base vodokotliću.

Sedište ventila predstavlja deo na koji zvono naleže kada se nalazi u zatvorenom položaju. Pravilan kontakt između zvona i sedišta važan je kako bi se izlaz vode zatvorio nakon završenog ispiranja. Ako naleganje nije pravilno ili su kontaktne površine zaprljane ili oštećene, može doći do neželjenog proticanja vode u WC šolju.

Crvena i plava prigušnica predstavljaju deo fabrički predviđenog kompleta. Uz njih se isporučuju i poluge za aktiviranje, koje povezuju zvono sa mehanizmom pokretanim pritiskom na tipku za ispiranje. U opis nisu dodate dimenzije, materijal ili druge osobine kompleta koje nisu potvrđene u dostupnoj zvaničnoj dokumentaciji.

Funkcionalnost prilikom ispiranja

Zvono ima važnu ulogu u pravilnom radu vodokotlića. Njegovo podizanje omogućava da voda napusti rezervoar i bude usmerena prema WC šolji, dok vraćanje u početni položaj zatvara otvor i omogućava novo punjenje. Zbog toga stanje zvona direktno utiče na pouzdanost ciklusa ispiranja.

Kada je deo pravilno postavljen i mehanizam ispravno povezan, korisnik aktivira ispiranje pritiskom na odgovarajući deo tipke. Poluge prenose pokret do zvona, koje otvara izlaz vode. Nakon završetka ciklusa zvono ponovo naleže na sedište i sprečava dalje isticanje vode.

Ako postojeće zvono ne zatvara pravilno, mogu se pojaviti simptomi poput stalnog proticanja vode u WC šolju, nepotpunog punjenja vodokotlića ili čestog uključivanja dovodnog ventila. Međutim, takav problem ne mora uvek da znači da je potrebno zameniti kompletno zvono. Uzrok može biti donja zaptivka, sedište, O-prsten, naslage ili nepravilno postavljanje mehanizma.

Zamena postojećeg zvona

Zamena TECE zvona za ugradni kotlić obično se obavlja kroz servisni otvor koji se nalazi iza tipke za ispiranje. Pre početka rada potrebno je zatvoriti dovod vode i isprazniti vodokotlić. Tipka i odgovarajući servisni elementi uklanjaju se prema konstrukciji konkretnog TECE sistema.

Postojeći mehanizam treba pažljivo izvaditi bez primene prekomerne sile. Nakon uklanjanja preporučljivo je pregledati unutrašnjost vodokotlića, sedište ventila i kontaktne površine. Naslage i nečistoće mogu uticati na pravilno zatvaranje, pa ih treba ukloniti na način koji neće oštetiti delove sistema.

Novo zvono postavlja se u odgovarajući položaj i povezuje sa polugama za aktiviranje. Sedište mora pravilno nalegnuti, a mehanizam treba da se kreće slobodno, bez zaglavljivanja i bočnog opterećenja. Posle montaže dovod vode se ponovo otvara i vodokotlić se puni.

Pre zatvaranja servisnog otvora potrebno je izvršiti nekoliko ciklusa ispiranja. Treba proveriti da li se zvono pravilno podiže, da li se vraća u zatvoreni položaj i da li nakon punjenja postoji neželjeno proticanje vode. Ako sistem ima dve količine ispiranja, potrebno je proveriti obe funkcije tipke.

Servisiranje i povezani rezervni delovi

TECE za ovaj sklop navodi više povezanih rezervnih delova. Među njima su donja zaptivka zvona šifre 9820233, sedište ventila sa standardnom prigušnicom šifre 9820231, O-prsten sedišta šifre 9820005 i vučna ušica šifre 9820222.

U tehničkoj dokumentaciji navedeni su i vučna šipka za električno aktiviranje šifre 9820229, kao i dodatni teg male vučne šipke šifre 9820420. Navedeni delovi pokazuju da zvono pripada servisnom sistemu u kojem se određene komponente mogu posebno identifikovati i menjati.

Nije potrebno menjati sve navedene delove pri svakoj intervenciji. Pre poručivanja kompletnog zvona preporučljivo je utvrditi uzrok problema. Ako je oštećena samo zaptivka ili O-prsten, moguće je da je dovoljna zamena tog dela. Ako je mehanizam oštećen, istrošen ili nekompletan, zamena celog sklopa može biti primerenije rešenje.

Montaža i pravilno podešavanje

Montaža zvona treba da bude izvedena u skladu sa pravilima vodoinstalaterske struke i tehničkim smernicama proizvođača. Nepravilan položaj poluga, sedišta ili samog zvona može izazvati otežano aktiviranje, nepotpuno ispiranje ili stalno proticanje vode.

Tokom postavljanja potrebno je voditi računa da se pokret sa tipke pravilno prenosi na poluge. Poluge ne treba da budu savijene, preopterećene ili nepravilno oslonjene. Zvono mora imati dovoljno prostora za slobodno podizanje i vraćanje u početni položaj.

Posebnu pažnju treba posvetiti kontaktu sa sedištem ventila. Čak i manja nečistoća ili kamenac mogu sprečiti pravilno zatvaranje. Zbog toga se pre ugradnje novog dela preporučuje pregled i čišćenje zone naleganja, bez upotrebe agresivnih sredstava ili alata koji mogu oštetiti površinu.

Kada korisnik nije siguran koji model vodokotlića poseduje ili nema iskustva sa servisiranjem ugradnih sistema, preporučljivo je da zamenu izvrši stručno lice. Pravilna montaža smanjuje rizik od curenja i potrebe za ponovnim otvaranjem servisne zone.

Održavanje i kontrola rada

TECE zvono za ugradni kotlić nalazi se u unutrašnjosti vodokotlića i ne zahteva svakodnevno održavanje. Njegovo stanje najčešće se proverava kada se pojave nepravilnosti u radu sistema, poput stalnog proticanja, otežanog aktiviranja ili nedovoljnog ispiranja.

Prilikom servisne kontrole potrebno je proveriti slobodno kretanje zvona, položaj poluga, stanje sedišta i zaptivnih elemenata. Naslage kamenca i druge nečistoće mogu uticati na rad, posebno na zatvaranje izlaza vode. Čišćenje treba obaviti pažljivo i u skladu sa preporukama za sanitarne mehanizme.

Posle svakog servisnog zahvata potrebno je proveriti kompletan ciklus rada. Vodokotlić treba pravilno da se napuni, zvono treba da omogući ispiranje, a zatim da potpuno zatvori izlaz. Više ponovljenih ciklusa omogućava pouzdaniju proveru nego samo jedno aktiviranje.

Pravilan izbor rezervnog dela

TECE zvono za ugradni kotlić 9820223 predstavlja precizno definisan originalni rezervni deo za odgovarajuće TECE Uni i Base vodokotliće. Naziv zvono za ugradni kotlić koristi se kao jasan prodajni naziv, dok zvanična tehnička dokumentacija ovaj sklop označava kao ispusni ventil A2.

Prilikom kupovine najvažnije je proveriti šifru 9820223 i kompatibilnost sa postojećim vodokotlićem. Proizvod se isporučuje sa sedištem ventila, crvenom i plavom prigušnicom i polugama za aktiviranje. Ovi podaci omogućavaju preciznije poređenje sa delom koji se menja.

Pravilno izabrano i ugrađeno TECE zvono doprinosi pouzdanom ispuštanju vode, pravilnom zatvaranju vodokotlića i stabilnom radu sistema za ispiranje. Pošto se nalazi u skrivenom delu instalacije, kvalitet početne identifikacije i montaže posebno je važan za smanjenje potrebe za naknadnim servisnim intervencijama.
