Opis

Opis proizvoda

TERMIL PGV protočni bojler 18 kW (25) je električni uređaj velike snage namenjen direktnom zagrevanju vode tokom protoka. Sa maksimalnom snagom od 18 kW predstavlja najsnažniji model standardne TERMIL PGV serije. Za razliku od akumulacionih bojlera, uređaj nema veliki rezervoar u kojem se unapred skladišti zagrejana voda. Energija se prenosi na vodu u trenutku kada ona prolazi kroz grejni sistem, pa je rad direktno povezan sa trenutnom potrošnjom.

Ovakav princip omogućava veoma kompaktne dimenzije uređaja u odnosu na njegovu snagu i učinak. Međutim, visoka električna snaga zahteva odgovarajuću trofaznu instalaciju, pa pre kupovine treba proveriti raspoloživu priključnu snagu objekta, vodove, zaštitne elemente i način uzemljenja. Jednako je važno proveriti i hidrauličke uslove, jer model od 18 kW prema fabričkim podacima zahteva minimalni pritisak vode od 3,5 bar.

Nazivna snaga 18 kW

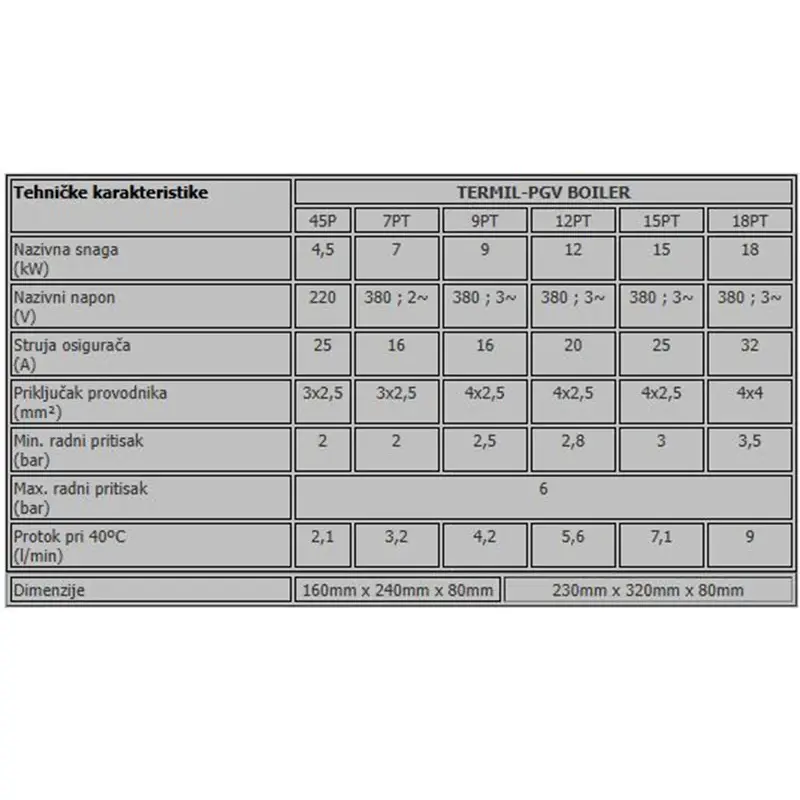

Puna nazivna snaga uređaja iznosi 18 kW. Ova vrednost potvrđena je zvaničnom tehničkom tabelom TERMIL PGV programa. Model koristi tri grejna elementa od po 6 kW, čiji zajednički rad daje maksimalnih 18 kW.

Snaga od 18 kW omogućava najveći deklarisani protok u PGV seriji. Istovremeno, ona predstavlja veliko trenutno električno opterećenje, pa uređaj ne treba posmatrati kao standardni kućni potrošač koji se može priključiti na bilo koji postojeći vod.

Dvostepena regulacija 12/18 kW

Kod trofaznih PGV modela snaga se može birati u dva stepena. Za model od 18 kW prvi stepen iznosi 12 kW, dok drugi koristi punu snagu od 18 kW.

Ove vrednosti ne treba sabirati. Maksimalna ukupna snaga uređaja je 18 kW, dok 12 kW predstavlja alternativni niži režim rada. Izbor odgovarajućeg stepena omogućava prilagođavanje uslovima potrošnje.

Trofazno napajanje

Fabrička dokumentacija navodi nazivni napon 380 V i priključak 3~. To označava trofaznu izvedbu. Instalacija mora biti pravilno dimenzionisana za uređaj ove snage.

Pre montaže treba proveriti raspoloživu priključnu snagu objekta, jer nije dovoljno samo postojanje trofaznog brojila. Glavni osigurači i unutrašnji vodovi moraju podržavati predviđeno opterećenje.

Zaštita 32 A

Za PGV 18 proizvođač navodi osigurač od 32 A. Ovaj podatak se koristi pri projektovanju električnog priključka i mora se posmatrati zajedno sa presekom vodova.

Zaštitni element ne treba proizvoljno povećavati bez stručne provere, jer njegova funkcija uključuje zaštitu električnog voda od nedozvoljenog opterećenja.

Priključni vod 4 × 4 mm²

Fabrička tabela navodi priključak 4 × 4 mm². Stvarno izvođenje instalacije treba uskladiti sa dužinom kabla, načinom polaganja, temperaturom okruženja i važećim elektroinstalacionim pravilima.

Protok 9 l/min pri 40 °C

Deklarisani protok pri izlaznoj temperaturi od 40 °C iznosi 9 l/min. To je najveća referentna vrednost među modelima PGV 4,5, 7, 9, 12, 15 i 18 kW.

Protok u realnim uslovima zavisi od temperature hladne vode na ulazu. Kada je dovodna voda hladnija, za postizanje iste izlazne temperature potrebno je više energije po litru vode, pa raspoloživi protok može biti manji.

Minimalni pritisak 3,5 bar

Minimalni radni pritisak za ovaj model iznosi 3,5 bar. Ovaj uslov je naročito važan u višespratnim objektima ili sistemima u kojima pritisak vode značajno varira tokom dana.

Pre izbora uređaja preporučljivo je proveriti stvarni dinamički pritisak na mestu ugradnje, a ne oslanjati se samo na nominalnu vrednost vodovodne mreže.

Maksimalni pritisak 6 bar

Maksimalni dozvoljeni radni pritisak iznosi 6 bar. Ako instalacija može razviti viši pritisak, potrebno je odgovarajuće tehničko rešenje kojim će se obezbediti uslovi unutar dozvoljenog opsega.

Temperaturna zaštita do 60 °C

TERMIL PGV je opremljen termostatom koji sprečava da temperatura izlazne vode pređe 60 °C. Funkcija služi kao zaštita od prekomernog zagrevanja unutar uređaja.

Maksimalna temperatura od 60 °C ne znači da se voda u svakodnevnoj upotrebi mora koristiti na toj vrednosti. Za tuširanje i pranje obično je potrebna niža temperatura.

Protočni princip rada

Voda se zagreva dok prolazi kroz uređaj. Pošto nema veliki rezervoar, ne postoji klasičan ciklus u kojem korisnik mora da čeka da se 50, 80 ili 120 l vode zagreje.

Istovremeno, protočni bojler nije potpuno nezavisan od protoka. Raspoloživih 18 kW određuje koliko vode može da se zagreje za određeni temperaturni porast.

Tri grejna elementa

Model koristi tri grejna elementa snage po 6 kW. Električni sklop je projektovan za zajednički rad i regulaciju preko fabrički predviđenog sistema.

Unutrašnje povezivanje ne treba menjati van ovlašćenog servisa.

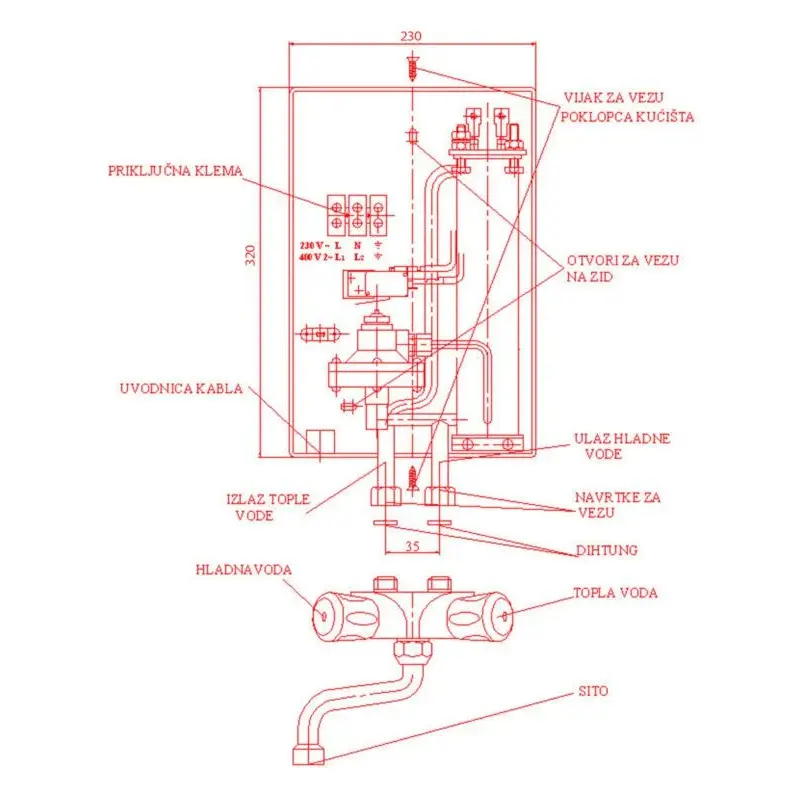

Dimenzije 32 × 23 × 8 cm

Kućište ima približne dimenzije 32 × 23 × 8 cm. Dubina od samo oko 8 cm znači da uređaj zauzima vrlo malo prostora u odnosu na akumulacioni bojler velike zapremine.

I pored kompaktnih dimenzija, treba ostaviti potreban prostor za vodovodne priključke, električni priključak i servisni pristup.

Masa

ITIM za konkretan model navodi masu oko 5 kg. Mala masa kućišta predstavlja posledicu odsustva velikog akumulacionog rezervoara.

Primena

PGV serija namenjena je pripremi tople vode u kupatilima, kuhinjama, radionicama, restoranima, hotelima i drugim objektima. Konkretan model od 18 kW bira se kada potrebni protok i električni uslovi opravdavaju najveću snagu serije.

Odnos protoka i temperature

Kod protočnog bojlera protok i temperaturni porast su direktno povezani. Ako korisnik poveća protok, ista raspoloživa električna snaga raspoređuje se na veću količinu vode. Ako se protok smanji, moguće je ostvariti veći temperaturni porast.

Ušteda prostora

Odsustvo velikog kazana omogućava montažu na relativno maloj zidnoj površini. To može biti posebno korisno kada prostor ne omogućava postavljanje standardnog akumulacionog bojlera.

Bez Smart funkcija

Uređaj nema Wi-Fi, aplikaciju ili drugo mrežno upravljanje. Smart atribut se vodi kao Ne.

Zemlja porekla

Za konkretan proizvod ITIM navodi Srbiju kao zemlju porekla.

Stručna montaža

TERMIL PGV 18 zahteva ozbiljno planiranje električne instalacije. Trofazni priključak, 32 A zaštita i vod 4 × 4 mm² ne treba improvizovati. Uređaj treba da priključi stručno lice koje može proveriti električne i hidrauličke uslove.

Najsnažniji model PGV serije

TERMIL PGV 18 kW namenjen je instalacijama kojima je potreban najveći učinak unutar standardne PGV porodice. Dva režima od 12 i 18 kW, trofazno napajanje, deklarisani protok 9 l/min na 40 °C, radni pritisak od 3,5 do 6 bar i veoma kompaktno kućište omogućavaju direktnu pripremu tople vode bez velikog rezervoara. Preduslov za pravilan rad je odgovarajuća električna mreža i stabilan vodovodni pritisak. Kada su ti uslovi ispunjeni, model pruža najveći deklarisani protok u PGV seriji uz vrlo malo zauzimanje prostora.
