Opis

Opis proizvoda

TERMIL PGV 7 kW niskomontažni protočni bojler (52-53) je kompaktan električni uređaj namenjen trenutnom zagrevanju vode i postavljanju ispod odgovarajućeg potrošačkog mesta. Oznaka NM znači niskomontažni, pa se ovaj model razlikuje od PGV 7 VM visokomontažne varijante prvenstveno po predviđenom položaju i rasporedu instalacije. Naziv i tehnički opis zato treba jasno da naglase niskomontažnu izvedbu.

Uređaj nema klasičan akumulacioni rezervoar. Voda se zagreva neposredno dok prolazi kroz grejni sklop snage 7 kW. Takav princip omogućava izuzetno malo kućište, što je posebno korisno kod niskomontažne ugradnje ispod sudopere, radne površine ili drugog odgovarajućeg mesta.

Niskomontažni model

NM oznaka označava niskomontažni bojler. Uređaj je predviđen za montažu ispod potrošačkog mesta, za razliku od VM modela koji je visokomontažni.

Niskomontažna konfiguracija može biti praktična kada korisnik želi da bojler ostane sakriven u donjem elementu ili kada zid iznad sudopere nije dostupan za montažu.

Snaga 7 kW

Nazivna električna snaga iznosi 7 kW. Grejanje se odvija pomoću odgovarajućeg grejnog sklopa koji prenosi energiju na vodu tokom protoka.

Ovaj model ne treba mešati sa trofaznim uređajima PGV 9–18 kW koji imaju dvostepenu regulaciju preko tri grejna elementa.

Napon 380 V, 2~

TERMIL za 7 kW model navodi napon 380 V i oznaku 2~. Električna instalacija mora biti pripremljena za takav način priključivanja.

Kompaktno kućište ne znači da je u pitanju mali električni potrošač. Snaga od 7 kW zahteva ozbiljan pristup elektroinstalaciji.

Osigurač 16 A

Fabrički predviđena zaštita iznosi 16 A. Osigurač i električni vod treba pravilno uskladiti prema tehničkim uslovima.

Priključni vod 3 × 2,5 mm²

Proizvođač navodi 3 × 2,5 mm². Konačnu izvedbu treba potvrditi prema konkretnoj instalaciji.

Protok 3,2 l/min pri 40 °C

Deklarisani protok pri temperaturi vode od 40 °C iznosi 3,2 l/min. Ovaj podatak predstavlja referentnu vrednost za procenu odgovara li uređaj planiranom potrošačkom mestu.

Pri hladnijoj dovodnoj vodi maksimalni protok za istu temperaturu može biti manji.

Radni pritisak 2–6 bar

Minimalni radni pritisak iznosi 2 bar, a maksimalni 6 bar. To predstavlja dozvoljeni hidraulički opseg uređaja.

Pre ugradnje treba proveriti da vodovodna instalacija u realnim uslovima ostaje u ovom rasponu.

Termostat do 60 °C

Ugrađeni termostat sprečava da temperatura izlazne vode pređe 60 °C. Ova zaštita je zajednička PGV seriji.

Protočni princip rada

Uređaj nema veliki kazan, pa ne postoji rezerva unapred zagrejane vode. Kada korisnik otvori potrošačko mesto, voda prolazi kroz uređaj i prima toplotu od električnog grejača.

Ovakav princip omogućava malo kućište i izostanak čekanja na ponovno zagrevanje velikog rezervoara.

Dimenzije 24 × 16 × 8 cm

Kućište je približno 24 cm visoko, 16 cm široko i 8 cm duboko. Male dimenzije su naročito korisne za niskomontažnu ugradnju.

U prostoru ispod sudopere treba ipak proveriti raspored sifona, cevi i eventualnih polica.

Odnos protoka i temperature

Snaga uređaja je ograničena na 7 kW, pa izlazna temperatura zavisi od količine vode koja prolazi kroz grejač. Smanjenje protoka omogućava veći temperaturni porast, dok povećanje protoka daje nižu temperaturu pri istoj ulaznoj vodi.

Niskomontažni položaj i servis

Iako uređaj može biti postavljen u donjem elementu, ne treba ga potpuno zatvoriti tako da servis više nije moguć. Električni i vodovodni priključci treba da ostanu pristupačni.

Razlika u odnosu na VM

PGV 7 NM je niskomontažni, a PGV 7 VM visokomontažni. To je osnovna semantička i tehnička razlika koju treba dosledno poštovati u webshop unosu.

Snaga i performanse mogu biti iste, ali način postavljanja i položaj uređaja u odnosu na potrošačko mesto nisu isti.

Primena

Uređaj može da se koristi u kuhinji, kupatilu, radionici i drugim lokalnim potrošačkim mestima gde deklarisani protok odgovara potrebama korisnika.

Bez velikog akumulacionog bojlera

Protočni sistem smanjuje zahtev za prostorom jer nema rezervoara od nekoliko desetina litara. To je naročito značajno kod niskomontažne izvedbe, gde je raspoloživi prostor u donjem elementu često ograničen.

Bez Smart funkcija

PGV 7 NM nema Wi-Fi niti mobilnu aplikaciju. Smart atribut je Ne.

Zemlja porekla

Zemlja porekla je Srbija.

Montaža električne instalacije

Priključivanje uređaja snage 7 kW treba da obavi stručna osoba. Potrebno je proveriti odgovarajući napon, zaštitu, provodnike i uzemljenje.

Vodovodna montaža

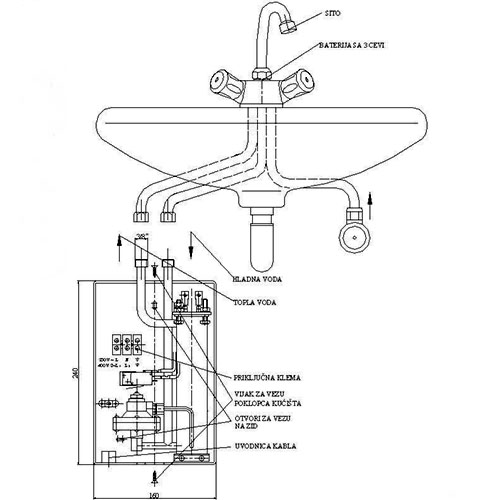

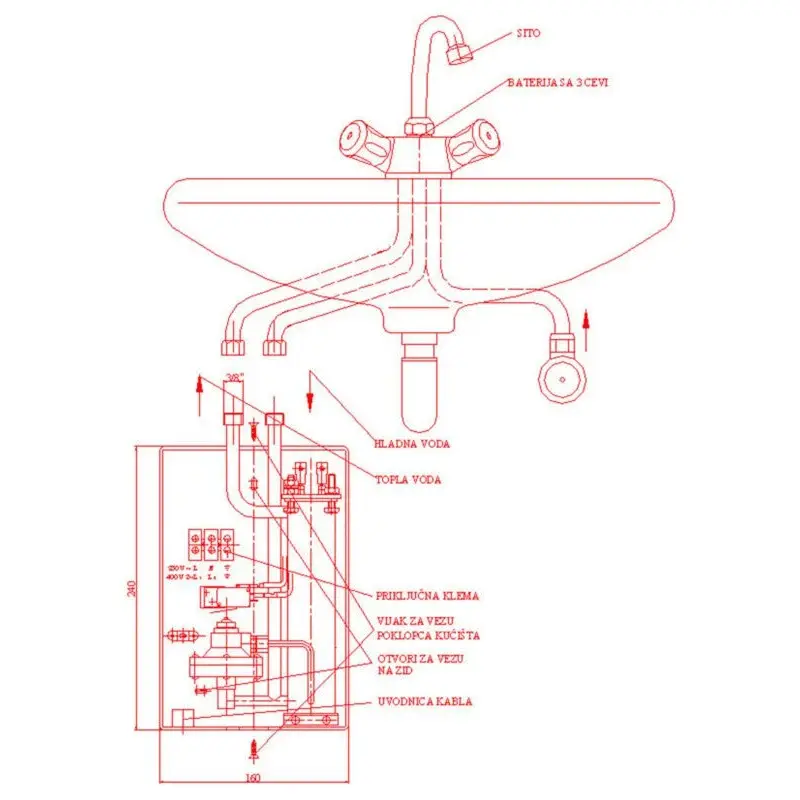

Vodovodni priključci treba da prate fabričku šemu za niskomontažnu verziju. Položaj uređaja ispod potrošačkog mesta ne treba improvizovati korišćenjem šeme namenjene visokomontažnoj varijanti.

Kompaktni niskomontažni PGV

TERMIL PGV 7 kW niskomontažni protočni bojler kombinuje relativno snažan grejni sklop, mali gabarit i ugradnju ispod potrošačkog mesta. Protok 3,2 l/min pri 40 °C, radni pritisak 2–6 bar, osigurač 16 A i dimenzije od približno 24 × 16 × 8 cm definišu njegove osnovne karakteristike. Oznaka NM treba uvek da se tumači kao niskomontažni, što je posebno važno pri izboru između ovog modela i odgovarajuće VM visokomontažne verzije.
