Opis

Opis proizvoda

TERMIL PGV 7 kW visokomontažni protočni bojler (50-51) je kompaktan električni uređaj namenjen trenutnom zagrevanju vode i postavljanju iznad odgovarajućeg potrošačkog mesta. Oznaka VM kod ovog proizvoda znači visokomontažni i to je potrebno dosledno koristiti u nazivu, opisu i atributima. Zvanični TERMIL program jasno razlikuje visokomontažnu 7 kW varijantu od niskomontažne verzije iste snage.

Uređaj funkcioniše po protočnom principu. Nema veliki akumulacioni kazan, već voda prolazi kroz grejni sklop i zagreva se u trenutku korišćenja. Takva konstrukcija omogućava vrlo malo kućište i izostanak klasičnog vremena zagrevanja rezervoara, ali zahteva odgovarajuću električnu instalaciju i dovoljan vodovodni pritisak.

Visokomontažni model

VM oznaka označava visokomontažni bojler. Uređaj se postavlja iznad potrošačkog mesta, što može biti praktično kada je prostor ispod sudopere zauzet ili kada postojeća instalacija odgovara gornjem položaju uređaja.

Visokomontažni i niskomontažni PGV 7 imaju istu osnovnu električnu snagu i vrlo slične performanse, ali se razlikuju u predviđenom rasporedu instalacije. Zato se ne treba predstavljati kao ista montažna varijanta.

Snaga 7 kW

Nazivna snaga grejnog elementa iznosi 7 kW. Za razliku od trofaznih PGV 9, 12, 15 i 18 kW, ovaj model ne koristi tri odvojena grejača sa dvostepenom snagom.

Fabrička tabela za 7 kW navodi jedan model odgovarajuće snage i električni priključak 380 V, 2~.

Napon 380 V, 2~

Proizvođač navodi nazivni napon 380 V i oznaku 2~. To električno razlikuje ovaj model od jednofaznog PGV 4,5 kW i trofaznih PGV modela sa oznakom 3~.

Električni priključak mora biti usklađen sa ovom konfiguracijom. Ne treba pretpostaviti da se uređaj može priključiti na standardnu 230 V utičnicu.

Osigurač 16 A

Fabrički podatak za zaštitu iznosi 16 A. Osigurač mora biti pravilno usklađen sa vodom i uslovima instalacije.

Priključni vod 3 × 2,5 mm²

Za PGV 7 proizvođač navodi 3 × 2,5 mm². Konačna izvedba priključka treba da bude potvrđena od strane stručnog električara.

Protok 3,2 l/min pri 40 °C

Deklarisani protok zagrejane vode pri temperaturi od 40 °C iznosi 3,2 l/min. To je veća vrednost od PGV 4,5, koji ostvaruje 2,1 l/min, ali manja od 4,2 l/min kod PGV 9.

Temperatura hladne ulazne vode ima značajan uticaj na stvarni protok. Ako je voda zimi veoma hladna, za isti izlazni temperaturni nivo raspoloživ protok može biti manji.

Radni pritisak 2–6 bar

Minimalni radni pritisak iznosi 2 bar, dok je maksimalni 6 bar. Vodovodni sistem treba da radi unutar ovog opsega.

Niži minimalni pritisak u odnosu na jače PGV modele može biti prednost u instalacijama gde vodovodni pritisak nije naročito visok.

Termostat do 60 °C

Ugrađeni termostat sprečava da temperatura izlazne vode pređe 60 °C. Ovo predstavlja zaštitnu funkciju uređaja.

Protočni princip rada

Voda se zagreva samo kada postoji protok. Ne postoji rezervoar koji unapred skladišti toplu vodu, zbog čega kućište može biti vrlo malo.

To takođe znači da količina vode koju bojler može da zagreje zavisi od raspoloživih 7 kW i potrebne temperaturne razlike.

Dimenzije 24 × 16 × 8 cm

Uređaj ima približne dimenzije 24 × 16 × 8 cm. Ovo je znatno manje kućište od modela PGV 9–18, koji imaju približno 32 × 23 × 8 cm.

Visokomontažna konstrukcija i mala širina omogućavaju postavljanje na veoma ograničenoj zidnoj površini.

Odnos protoka i temperature

Ako korisnik smanji protok, raspoloživa snaga od 7 kW prenosi se na manju količinu vode i može se postići veći temperaturni porast. Ako se protok poveća, izlazna temperatura može biti niža.

Armatura i povezivanje

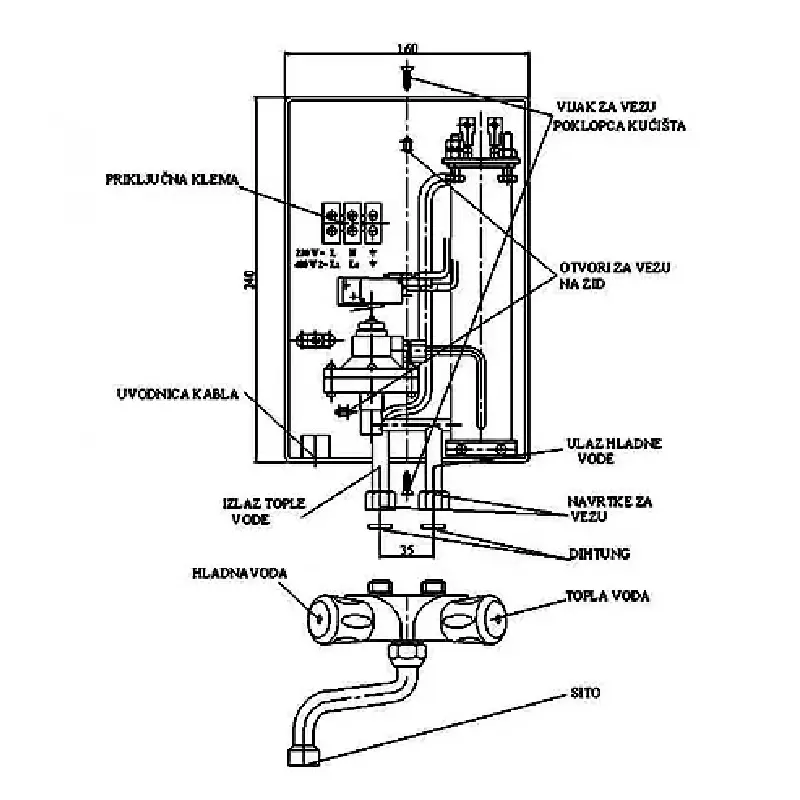

PGV konstrukcija može se koristiti sa odgovarajućim načinom priključivanja prema fabričkim šemama. Kod visokomontažnog modela posebno treba pratiti smer i položaj priključaka predviđen za VM verziju.

Primena

Model se može koristiti u kuhinjama, kupatilima, radionicama i drugim mestima gde je protok od oko 3,2 l/min pri 40 °C dovoljan za planiranu potrošnju.

Nema velikog rezervoara

Pošto nema akumulacioni kazan, uređaj ne zauzima veliki zidni prostor i ne skladišti desetine litara vode. Električna energija se koristi prvenstveno u trenutku protoka.

Visokomontažna prednost

Postavljanje iznad potrošačkog mesta može biti korisno kada su donji elementi zauzeti ili kada se želi da uređaj ostane lako dostupan za servis.

Bez Smart funkcija

PGV 7 VM nema Wi-Fi ili mobilnu aplikaciju. Smart atribut je Ne.

Zemlja porekla

ITIM za proizvode ove serije navodi Srbiju kao zemlju porekla.

Električna bezbednost

Snaga od 7 kW zahteva pravilno pripremljen električni priključak. Ne treba koristiti improvizovane produžne kablove ili priključivati uređaj na instalaciju koja nije predviđena za ovu snagu.

Razlika u odnosu na PGV 7 NM

Najvažnija razlika između dva modela je montaža. PGV 7 VM je visokomontažni, dok je PGV 7 NM niskomontažni. Snaga, protok, pritisak i osnovne dimenzije su isti ili odgovarajući istoj fabričkoj porodici, ali instalacioni položaj nije isti.

Kompaktni visokomontažni protočni bojler

TERMIL PGV 7 kW visokomontažni protočni bojler predstavlja praktičan izbor kada je potrebno direktno zagrevanje vode bez velikog rezervoara i kada je predviđeno postavljanje uređaja iznad potrošačkog mesta. Snaga 7 kW, protok 3,2 l/min pri 40 °C, radni pritisak 2–6 bar, zaštita 16 A i dimenzije od samo 24 × 16 × 8 cm čine ga kompaktnim članom PGV serije. Oznaka VM mora se tumačiti i prikazivati kao visokomontažni, što jasno razlikuje ovaj proizvod od niskomontažne NM varijante.
