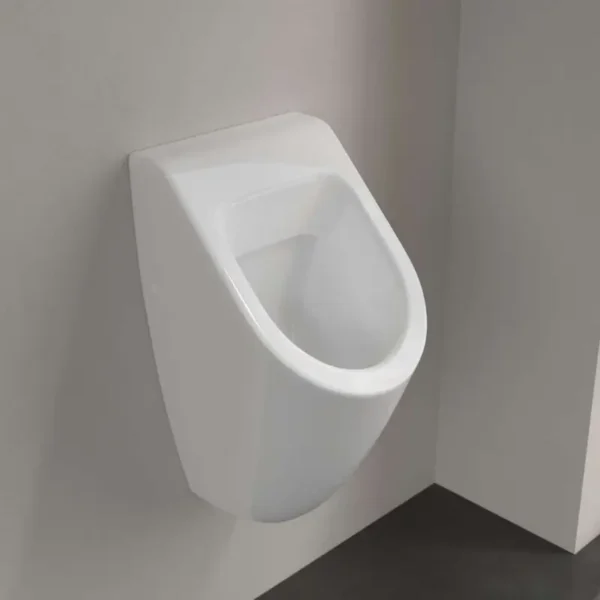

Villeroy & Boch Subway sifonski pisoar sa skrivenim dovodom vode beli (75130001)

Opis

Zidni sifonski pisoar

Villeroy & Boch Subway 75130001 je zidni pisoar sa sifonskim načinom ispiranja, namenjen za montažu na završenu zidnu površinu. Keramičko telo ima kompaktan ovalni oblik, dok su dovodni i odvodni priključci projektovani tako da mogu ostati sakriveni iza proizvoda.

Sifonska konstrukcija koristi vodu za povlačenje sadržaja iz keramičkog tela prema odvodu. Za pravilno funkcionisanje potrebno je obezbediti odgovarajući sifonski i odvodni element, tačno pozicioniran kanalizacioni priključak i uređaj za ispiranje usklađen sa količinom vode od 1 litra.

Kolekcija Villeroy & Boch Subway

Subway je kolekcija sanitarne keramike kompanije Villeroy & Boch. Model 75130001 predstavlja pisoar iz ove kolekcije, izrađen kao zidna sifonska varijanta bez poklopca i sa skrivenim dovodom vode.

Jednostavna ovalna forma omogućava kombinovanje sa:

• belim WC šoljama
• belim lavaboima
• hromiranim elementima
• ugradnim instalacionim sistemima
• belim ili metalnim aktivacionim elementima
• sivim i antracit pločicama
• zidnim oblogama sa efektom mermera
• pločicama sa efektom cementa
• pregradama za pisoare

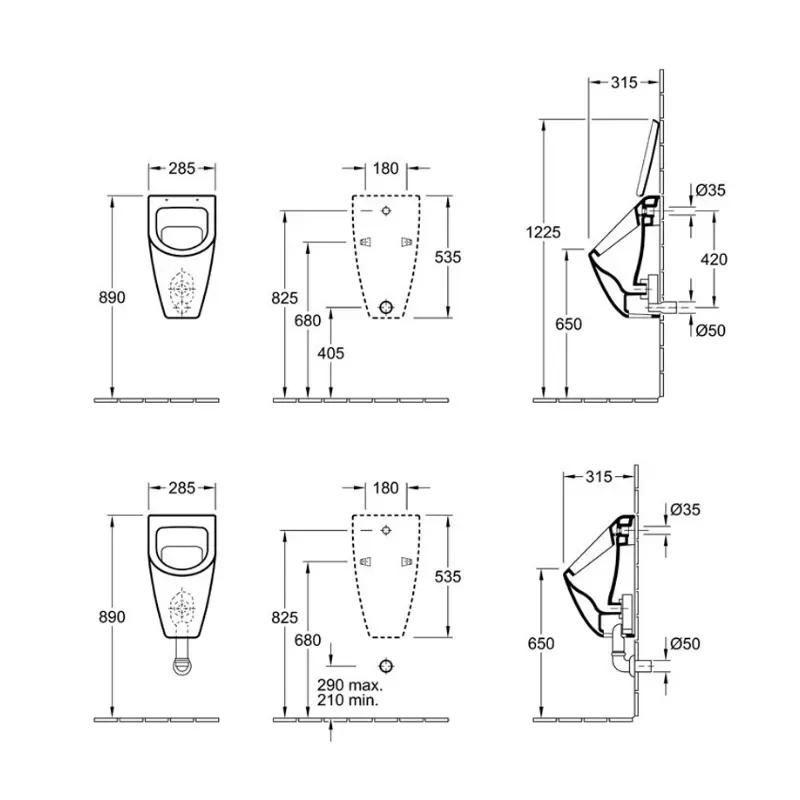

Dimenzije 285 × 315 × 535 mm

Villeroy & Boch Subway 75130001 ima širinu od 285 mm, dubinu od 315 mm i visinu od 535 mm. Kompaktna širina omogućava ugradnju pojedinačnog pisoara ili formiranje niza u većim sanitarnim prostorima.

Osnovne dimenzije proizvoda su:

• Širina: 285 mm
• Dubina: 315 mm
• Visina: 535 mm

Prilikom planiranja instalacije potrebno je uzeti u obzir:

• završni nivo poda
• visinu montaže keramičkog tela
• položaj skrivenog dovoda vode
• položaj kanalizacionog odvoda
• dubinu instalacionog prostora
• osovinski razmak između više pisoara
• položaj pregrada
• prostor za servisiranje
• slobodan prostor ispred proizvoda
• debljinu završne zidne obloge

Ovalni oblik

Keramičko telo ima ovalni oblik sa zaobljenim bočnim i prednjim površinama. Ovakva geometrija omogućava kompaktne spoljašnje dimenzije i smanjuje broj izraženih uglova na spoljašnjoj površini.

Ovalni oblik doprinosi:

• jednostavnijem čišćenju
• lakšem pristupu bočnim površinama
• neutralnom izgledu sanitarnog prostora
• ugradnji više pisoara u nizu
• povezivanju sa različitim stilovima keramike
• smanjenoj dubini proizvoda

Zvanična tehnička dokumentacija oblik proizvoda definiše kao ovalni.

Bela boja White Alpin

Pisoar se isporučuje u boji White Alpin, standardnoj beloj nijansi kompanije Villeroy & Boch. Površina sanitarne keramike je sjajna, što omogućava vizuelnu kontrolu čistoće i kombinovanje sa drugim belim sanitarnim elementima.

White Alpin može se kombinovati sa:

• belim umivaonicima i WC šoljama
• hromiranim ventilima
• inox pregradama i profilima
• svetlosivim zidnim pločicama
• antracit podnim pločicama
• pločicama sa efektom cementa
• crnim detaljima
• tehničkim instalacionim sistemima

Sanitarna keramika

Pisoar je izrađen od sanitarne keramike. Glazirana keramička površina prilagođena je redovnom kontaktu sa vodom i standardnim sredstvima za održavanje sanitarne opreme.

Sanitarna keramika omogućava:

• glatku završnu površinu
• vizuelnu kontrolu čistoće
• redovno pranje
• stabilnost oblika
• otpornost na uobičajene uslove korišćenja
• kombinovanje sa standardnim sanitarnim elementima
• dugotrajnu zidnu ugradnju uz pravilno pričvršćivanje

Sjajna površina

Površina modela 75130001 deklarisana je kao sjajna. Sjajna glazura reflektuje svetlost i omogućava lakše uočavanje nečistoća i mineralnih naslaga.

Za redovno održavanje preporučuje se korišćenje:

• meke krpe
• neabrazivnog sunđera
• sredstva namenjenog sanitarnoj keramici
• vode za završno ispiranje
• meke četke za unutrašnju površinu

Ne treba koristiti metalne četke i gruba abrazivna sredstva koja mogu oštetiti glazuru.

Zidna montaža

Villeroy & Boch Subway 75130001 predviđen je za zidnu montažu. Keramičko telo pričvršćuje se za odgovarajuću noseću konstrukciju, dok dovodni i odvodni priključci ostaju iza proizvoda.

Zidna montaža omogućava:

• slobodnu podnu površinu
• jednostavnije čišćenje ispod pisoara
• skrivanje instalacionih priključaka
• precizno određivanje visine
• postavljanje više proizvoda u nizu
• kombinovanje sa ugradnim instalacionim sistemom

Pre montaže potrebno je proveriti nosivost zida i položaj svih priključaka.

Komplet za pričvršćivanje uključen

U sadržaj isporuke uključen je komplet za pričvršćivanje. Komplet je namenjen za montažu keramičkog pisoara, ali se izbor tiplova, dodatnih ojačanja i noseće konstrukcije mora prilagoditi konkretnom zidu.

Kod montaže je potrebno proveriti:

• vrstu zida
• nosivost podloge
• položaj instalacionih cevi
• debljinu završne obloge
• pravilno osovinsko poravnanje
• visinu proizvoda
• stabilnost svih pričvrsnih tačaka

Kod gips-kartonskih i drugih lakih pregradnih zidova potrebno je koristiti odgovarajući noseći instalacioni element.

Skriveni dovod vode

Pisoar ima skriveni dovod vode. Priključak za ispiranje nalazi se iza keramičkog tela, bez vidljive dovodne cevi preko prednje ili gornje strane proizvoda.

Skriveni dovod doprinosi:

• urednijem izgledu instalacije
• manjem broju vidljivih priključaka
• jednostavnijem čišćenju spoljne površine
• smanjenoj dostupnosti dovodnih elemenata
• povezivanju sa ugradnim ventilom
• primeni automatskog ili ručnog ispiranja

Dovodni priključak mora biti postavljen prema tehničkom crtežu proizvođača.

Sistem ispiranja

Model koristi sifonski sistem ispiranja sa deklarisanom količinom vode od 1 litra. Uređaj za ispiranje nije naveden kao deo standardne isporuke keramičkog pisoara, pa se način aktiviranja određuje prema projektovanom instalacionom sistemu.

Moguća rešenja obuhvataju:

• mehanički ventil za ispiranje
• ugradni pneumatski sistem
• elektronski senzorski ventil
• ugradni modul za pisoar
• centralno upravljani sistem ispiranja

Izabrani sistem mora biti kompatibilan sa skrivenim dovodom i količinom ispiranja od 1 litra.

Količina vode za ispiranje 1 l

Deklarisana količina vode za jedno ispiranje iznosi 1 litar. Ovaj podatak treba uzeti u obzir pri izboru i podešavanju ventila, instalacionog elementa ili senzorskog sistema.

Efikasnost ispiranja zavisi od:

• količine vode
• pritiska u vodovodnoj instalaciji
• trajanja otvaranja ventila
• pravilnog položaja dovoda
• čistoće ispirnog kanala
• stanja sifonskog elementa
• pravilnog nagiba i položaja odvoda

Premala količina vode može dovesti do nepotpunog ispiranja i povećanog taloženja naslaga.

Sifonski način ispiranja

Sifonski pisoar koristi oblik keramičkog tela i odgovarajući sifonski element kako bi voda povukla sadržaj prema kanalizacionom odvodu. Ovakav način rada zahteva tačno usklađen dovod, količinu ispiranja i odvodnu konstrukciju.

Pravilno izveden sifonski sistem doprinosi:

• potpunijem pražnjenju keramičkog tela
• usmeravanju vode prema odvodu
• formiranju vodenog zatvarača
• smanjenju povratka neprijatnih mirisa
• kontrolisanom ispiranju količinom od 1 l

Proizvod je u zvaničnoj dokumentaciji označen kao sifonski pisoar.

Skriveni odvod

Odvod može ostati skriven u zavisnosti od vrste izabranog sifonskog ili odvodnog elementa. To znači da konačan položaj i vidljivost priključka zavise od kompletnog instalacionog sistema.

Skriveni odvod omogućava:

• uredniji završni izgled
• manji broj vidljivih cevi
• slobodan prostor ispod proizvoda
• jednostavnije čišćenje poda
• povezivanje sa instalacijom iza zida
• ugradnju u nizu

Pre zatvaranja zida potrebno je proveriti kompatibilnost sifona, položaj kanalizacione cevi i pristup za servisiranje.

Sifon i priključni elementi

Zvanični sadržaj isporuke navodi samo sifonski pisoar i komplet za pričvršćivanje. Odgovarajući sifonski, dovodni i odvodni elementi zato se biraju prema konkretnoj instalaciji.

Za kompletiranje sistema mogu biti potrebni:

• sifonski priključni element
• dovodni priključak
• odvodni priključak
• zaptivke
• uređaj za ispiranje
• ugradni instalacioni modul
• servisni ventil
• aktivaciona ili senzorska jedinica

Pre poručivanja dodatne opreme potrebno je proveriti kompatibilnost sa šifrom 75130001.

Ugradnja bez poklopca

Model 75130001 predviđen je za ugradnju bez poklopca. Za varijante koje se koriste sa poklopcem postoje drugi artikli iz Subway programa, pa poklopac nije predviđen za ovu konkretnu šifru.

Ugradnja bez poklopca omogućava:

• manji broj pokretnih delova
• jednostavnije održavanje
• izbegavanje dodatnog kontakta korisnika
• primenu u javnim i poslovnim prostorima
• jednostavan pristup unutrašnjosti pisoara

Pisoar nije bez unutrašnjeg ruba

Zvanična tehnička dokumentacija navodi da ovaj model nije izveden bez unutrašnjeg ruba. To znači da ispirni kanal uključuje klasično oblikovanu zonu za raspoređivanje vode.

Prilikom održavanja potrebno je redovno čistiti:

• unutrašnju ivicu
• zonu dovoda vode
• kanale za ispiranje
• unutrašnju keramičku površinu
• odvodnu zonu
• sifonski element

Masa proizvoda 16,82 kg

Masa keramičkog pisoara iznosi 16,82 kg. Ovaj podatak važan je za planiranje transporta, skladištenja, ručne manipulacije i izbora odgovarajućeg sistema pričvršćivanja.

Noseća konstrukcija mora da primi:

• masu proizvoda
• sile tokom montaže
• opterećenje nastalo korišćenjem
• eventualno naslanjanje korisnika
• dinamička opterećenja
• masu priključnih elemenata

Planiranje visine montaže

Ukupna visina keramičkog tela iznosi 535 mm, ali konačna visina ugradnje određuje se prema projektu i ciljnoj grupi korisnika.

Prilikom određivanja visine potrebno je uzeti u obzir:

• završni nivo poda
• donju ivicu pisoara
• visinu korisničke ivice
• položaj dovoda vode
• položaj odvoda
• visinu aktivacionog elementa
• zahteve za odrasle ili decu
• pristupačnost
• položaj više pisoara u nizu

Sve priključne kote treba odrediti pre završetka zidne obloge.

Ugradnja više pisoara u nizu

Širina od 285 mm omogućava planiranje više pisoara u nizu, uz odgovarajući osovinski razmak i pregrade između korisničkih mesta.

Kod ugradnje više proizvoda potrebno je uskladiti:

• visinu svih pisoara
• osovinski razmak
• položaj pregrada
• vodovodne priključke
• kanalizacionu instalaciju
• uređaje za ispiranje
• pristup servisnim elementima
• položaj završnih pločica
• slobodan prostor za korisnike

Kompaktna širina proizvoda ne određuje sama po sebi minimalni razmak između korisničkih mesta; taj podatak definiše projekat sanitarnog prostora.

Ugradni instalacioni sistem

Pisoar se može povezati sa odgovarajućim ugradnim instalacionim elementom za pisoare. Ugradni modul omogućava stabilno pričvršćivanje i precizno pozicioniranje skrivenog dovoda, odvoda i aktivacionog sistema.

Ugradni sistem može omogućiti:

• montažu na laki pregradni zid
• precizno određivanje visine
• skrivanje dovodne instalacije
• skrivanje odvodne instalacije
• ugradnju senzorskog ili mehaničkog ventila
• stabilno oslanjanje keramičkog tela
• uredan završni izgled

Kompatibilnost konkretnog modula potrebno je proveriti prema tehničkoj dokumentaciji proizvoda 75130001.

Ugradnja pisoara

Osnovni postupak montaže obuhvata:

1. proveru šifre proizvoda
2. pregled keramičkog tela
3. određivanje završnog nivoa poda
4. obeležavanje ose pisoara
5. pripremu skrivenog dovoda vode
6. pripremu kanalizacionog odvoda
7. ugradnju nosećeg ili instalacionog elementa
8. završetak zidne obloge
9. montažu odgovarajućeg dovodnog priključka
10. ugradnju sifonskog i odvodnog elementa
11. postavljanje pričvrsnog kompleta
12. montažu keramičkog pisoara
13. povezivanje dovoda i odvoda
14. ugradnju uređaja za ispiranje
15. proveru stabilnosti
16. probno ispiranje količinom od 1 l
17. proveru nepropusnosti i oticanja

Montažu treba izvesti prema tehničkom crtežu i pravilima vodoinstalaterske struke.

Provera nepropusnosti

Nakon montaže potrebno je proveriti:

• spoj dovodne instalacije
• priključak vode na pisoar
• rad uređaja za ispiranje
• ravnomernost raspoređivanja vode
• spoj keramičkog tela i sifona
• spoj sifona i kanalizacije
• potpuno oticanje
• stabilnost pričvršćenja
• odsustvo curenja iza proizvoda

Svako curenje iza keramičkog tela treba otkloniti pre puštanja pisoara u redovnu upotrebu.

Primena u javnim i poslovnim prostorima

Zbog zidne montaže, kompaktne forme, skrivenih priključaka i ispiranja količinom od 1 litra, model se može primeniti u različitim sanitarnim prostorima kada je njegova tehnička izvedba usklađena sa projektom.

Moguća primena obuhvata:

• poslovne zgrade
• hotele
• restorane
• kafiće
• tržne centre
• prodajne objekte
• škole
• fakultete
• sportske objekte
• administrativne ustanove
• sanitarne prostorije za zaposlene
• privatna kupatila sa pisoarom

Čišćenje sanitarne keramike

Za redovno održavanje koristi se sredstvo namenjeno sanitarnoj keramici i meka krpa ili neabrazivni sunđer.

Potrebno je čistiti:

• unutrašnju površinu pisoara
• unutrašnju ivicu
• ispirne kanale
• odvodnu zonu
• prednju površinu
• bočne površine
• spoj keramike i zida
• dostupne delove aktivacionog sistema

Nakon čišćenja površinu treba isprati kako ne bi ostao film deterdženta.

Sprečavanje urinskog kamenca

Pravilno podešena količina vode od 1 litra i redovno čišćenje smanjuju rizik od taloženja urinskog i mineralnog kamenca.

Na nastanak naslaga utiču:

• broj korisnika
• tvrdoća vode
• količina vode po ispiranju
• pritisak vode
• stanje ispirnih kanala
• čistoća sifona
• učestalost održavanja
• duži period nekorišćenja

Sredstva za uklanjanje naslaga moraju biti kompatibilna sa sanitarnom keramikom i priključnim zaptivkama.

Sadržaj isporuke

Standardni sadržaj isporuke obuhvata:

• 1 Villeroy & Boch Subway sifonski pisoar
• keramičko telo u boji White Alpin
• skriveni dovod vode
• pripremu za skriveni odvod
• komplet za pričvršćivanje

Zvanična specifikacija ne navodi kao uključene:

• poklopac
• uređaj za ispiranje
• ugradni instalacioni modul
• dovodni priključak
• sifonski priključni element
• odvodne cevi i zaptivke
