Opis

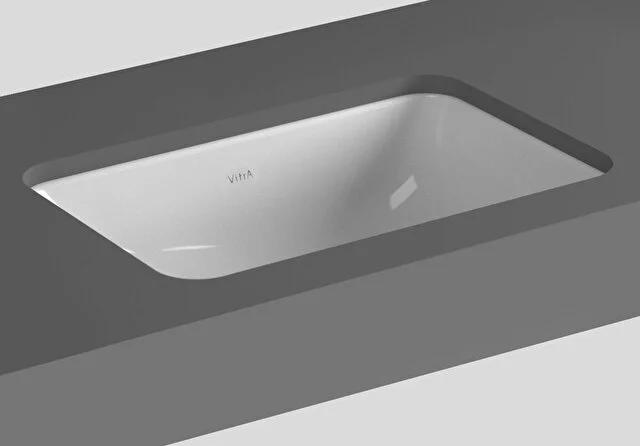

Vitra S20 pravougaoni podgradni lavabo 45 × 37 cm beli 5473B003-0618

Kompaktni podgradni lavabo iz kolekcije S20

Vitra S20 5473B003-0618 je pravougaoni keramički lavabo namenjen za montažu sa donje strane kupatilske ploče. Nakon ugradnje njegov keramički obod ostaje skriven, dok precizno obrađena ivica ploče formira završni okvir oko unutrašnje posude.

Ukupne dimenzije lavaboa iznose 45 × 37 cm, uz visinu od 16,5 cm. Kompaktna širina omogućava postavljanje u manje kupatilske ormariće i na kraće radne ploče, bez odricanja od funkcionalne unutrašnje posude.

Model nema otvor za slavinu. Armatura se montira na kupatilsku ploču ili u zid, nezavisno od keramike.

Pravougaoni oblik sa zaobljenim uglovima

Vitra S20 5473B003-0618 ima pravougaonu posudu sa blago zaobljenim uglovima i postepenim prelazima prema centralnom odvodu.

Ovakav oblik omogućava kombinovanje sa:

• kupatilskim ormarićima ravnih linija
• pločama od prirodnog kamena
• kvarcnim i kompozitnim površinama
• pravougaonim ogledalima
• slavinama montiranim na ploču
• zidnim slavinama za lavabo
• drugim sanitarnim elementima iz kolekcije S20

Zaobljeni unutrašnji uglovi olakšavaju pristup keramičkoj površini tokom redovnog čišćenja.

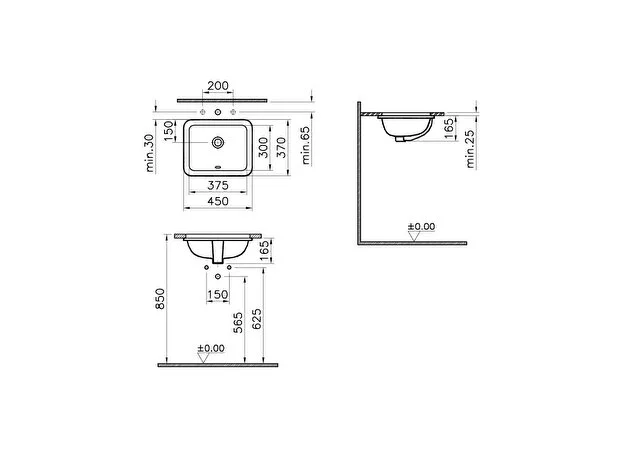

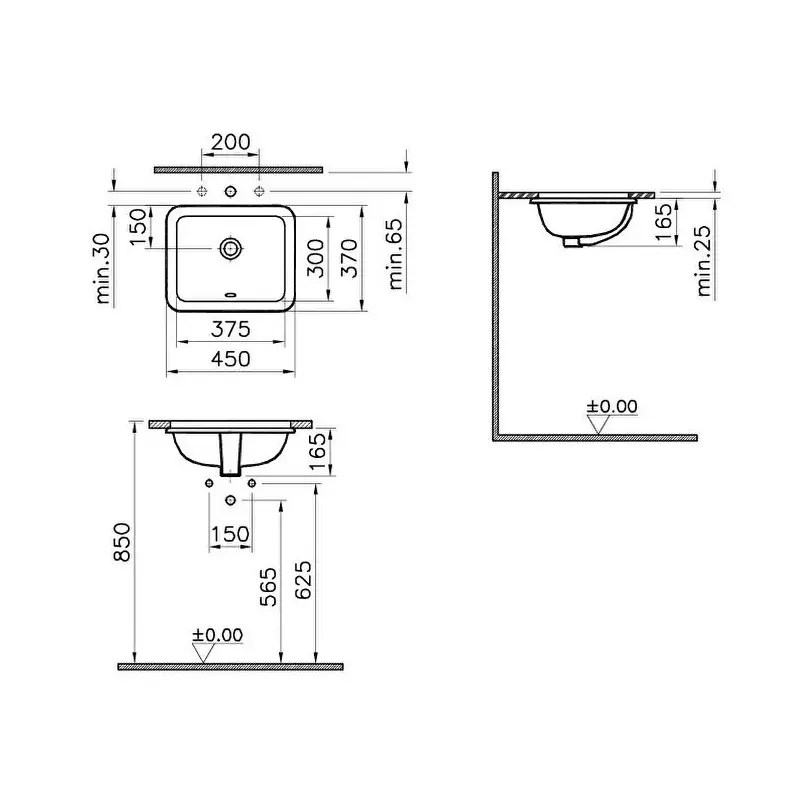

Dimenzije 45 × 37 × 16,5 cm

Ukupne spoljne dimenzije modela 5473B003-0618 iznose:

• širina: 450 mm
• dubina: 370 mm
• visina: 165 mm

Približne mere vidljive unutrašnje posude iznose:

• širina posude: 375 mm
• dubina posude: 300 mm

Spoljne dimenzije keramike nisu iste kao dimenzije montažnog otvora na ploči. Otvor se mora pripremiti prema tehničkom crtežu, šablonu za isecanje ili stvarnim merama isporučenog proizvoda.

Pre izrade radne površine treba proveriti:

• ukupne dimenzije lavaboa
• oblik i mere unutrašnje posude
• veličinu otvora na ploči
• širinu oslonca ispod ploče
• mesto odvodnog ventila
• raspoloživi prostor za sifon
• položaj slavine
• unutrašnji raspored ormarića

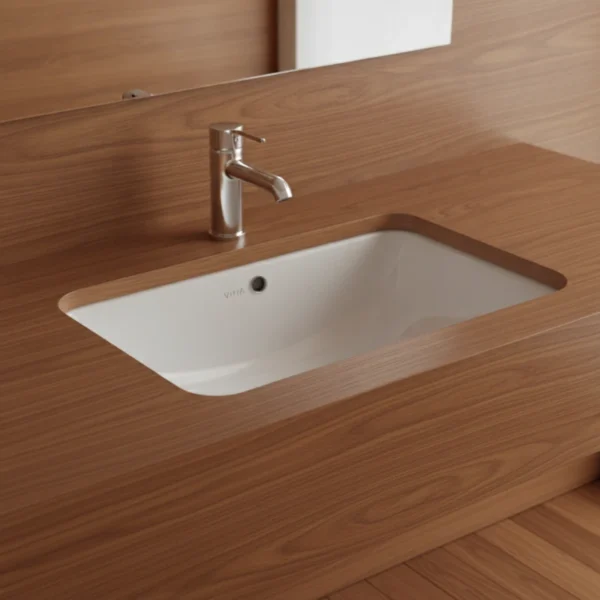

Podgradna montaža ispod kupatilske ploče

Lavabo se pričvršćuje sa donje strane radne površine. Nakon završene montaže gornji keramički obod nije vidljiv, već je smešten ispod ploče.

Podgradna montaža omogućava:

• neprekinutu gornju površinu ploče
• čist prelaz prema unutrašnjoj posudi
• jednostavno brisanje vode sa ploče u lavabo
• više prostora za odlaganje oko posude
• skriven keramički obod
• povezivanje lavaboa sa kupatilskim nameštajem

Lavabo mora biti mehanički pričvršćen nosačima odgovarajuće nosivosti. Sanitarni silikon služi za zaptivanje spoja, ali nije dovoljan kao jedini noseći element.

Pogodan za manja kupatila

Širina od 45 cm čini model 5473B003-0618 pogodnim za kupatilske kompozicije u kojima je raspoloživa površina ograničena.

Može se koristiti u:

• manjim porodičnim kupatilima
• toaletima za goste
• hotelskim sobama
• apartmanima
• kancelarijskim toaletima
• poslovnim objektima
• ugostiteljskim prostorima
• komercijalnim sanitarnim prostorijama

Podgradna montaža ostavlja slobodnu radnu površinu oko lavaboa, što je posebno korisno na kompaktnim kupatilskim pločama.

Izbor odgovarajuće kupatilske ploče

Podgradni lavabo zahteva čvrstu i vodootpornu radnu površinu čija se isečena unutrašnja ivica može precizno obraditi.

Pogodni materijali obuhvataju:

• prirodni kamen
• kvarcni kompozit
• sinterovanu keramiku
• kompakt ploče
• čvrste kompozitne materijale
• druge ploče namenjene podgradnoj montaži

Kod laminiranih ploča i materijala sa jezgrom osetljivim na vlagu treba proveriti da li proizvođač dozvoljava podgradnu ugradnju.

Vidljiva ivica otvora mora biti:

• precizno isečena
• ravnomerno obrađena
• potpuno zaštićena od vlage
• bez oštrih i neravnih delova
• usklađena sa oblikom lavaboa

Precizna priprema montažnog otvora

Pošto otvor na kupatilskoj ploči ostaje vidljiv nakon montaže, njegovo isecanje mora biti precizno.

Pre obrade ploče treba odrediti:

• centralnu osu lavaboa
• tačan oblik otvora
• ravnomernost vidljive ivice
• udaljenost od zida
• prostor za slavinu
• položaj odvodnog ventila
• raspored nosača
• raspoloživi prostor unutar ormarića
• mogućnost servisnog pristupa

Pre konačnog sečenja preporučuje se provera stvarnog lavaboa 5473B003-0618 zbog mogućih manjih proizvodnih odstupanja kod sanitarne keramike.

Sanitarna keramika – vitreous china

Vitra S20 5473B003-0618 izrađen je od vitreous china sanitarne keramike.

Ovaj materijal pruža:

• čvrstu i stabilnu konstrukciju
• glatku unutrašnju površinu
• otpornost na vlagu
• postojanu glaziranu završnu obradu
• jednostavno redovno održavanje
• kompatibilnost sa standardnim odvodnim sistemima

Težina proizvoda iznosi približno 7,4 kg. Kupatilska ploča, ormarić i nosači moraju imati odgovarajuću nosivost za keramiku, vodu i opterećenja tokom korišćenja.

Vitra Hygiene površina

Model 5473B003-0618 ima Vitra Hygiene glaziranu površinu, namenjenu jednostavnijem održavanju higijene sanitarne keramike.

Vitra Hygiene površina doprinosi:

• smanjenom razvoju bakterija
• lakšem uklanjanju svakodnevnih nečistoća
• jednostavnijem redovnom čišćenju
• održavanju glatke površine
• očuvanju bele sjajne završne obrade

Lavabo je i dalje potrebno redovno održavati blagim sredstvima namenjenim sanitarnoj keramici.

Bela sjajna završna obrada

Vitra S20 5473B003-0618 izrađen je u beloj boji sa sjajnom glaziranom površinom.

Beli lavabo može se kombinovati sa pločama u dekoru:

• svetlog drveta
• tamnog drveta
• belog mermera
• crnog mermera
• prirodnog kamena
• betona
• teraca
• jednobojnih mat površina

Slavina, odvodni ventil i kupatilska galanterija mogu biti u hromiranoj, mat crnoj, zlatnoj, bronzanoj ili brušenoj završnoj obradi.

Bez otvora za slavinu

Model 5473B003-0618 nema fabrički otvor za slavinu. Armatura se montira odvojeno od lavaboa.

Može se kombinovati sa:

• slavinom montiranom na kupatilsku ploču
• visokom slavinom iza posude
• bočno postavljenom slavinom
• zidnom slavinom za lavabo
• ugradnom zidnom slavinom

Položaj slavine treba odrediti pre izrade kupatilske ploče i završetka vodovodnih instalacija.

Slavina montirana na ploču

Kod slavine koja se postavlja na kupatilsku ploču potrebno je ostaviti dovoljno prostora iza ili pored lavaboa.

Pre izbora armature treba proveriti:

• visinu izliva
• dužinu izliva
• ugao vodenog mlaza
• rastojanje od unutrašnje ivice posude
• debljinu radne ploče
• prostor za pričvršćivanje
• položaj priključnih creva
• prostor za pomeranje ručice

Mlaz treba da pada prema srednjem delu posude, bez direktnog udara u odvodni ventil ili bočnu unutrašnju površinu.

Kombinovanje sa zidnom slavinom

Vitra S20 5473B003-0618 može se kombinovati sa zidnom ili ugradnom zidnom slavinom za lavabo.

Pre završetka instalacija treba definisati:

• centralnu osu lavaboa
• završnu visinu kupatilske ploče
• visinu izliva
• dužinu izliva
• položaj komandne ručice
• ugao vodenog mlaza

Izliv mora biti dovoljno dugačak da voda pada prema centralnoj zoni posude, bez pojačanog prskanja prema prednjoj ivici.

Lavabo sa otvorom za preliv

Model 5473B003-0618 ima fabrički izveden centralni otvor za preliv. Preliv omogućava dodatno odvođenje vode kada je odvodni ventil zatvoren ili kada glavni odvod sporije propušta vodu.

Za ovaj model koristi se odvodni ventil namenjen lavabou sa prelivom.

• Otvor za preliv: da
• Položaj preliva: centralni
• Potreban tip ventila: za lavabo sa prelivom
• Odvodni ventil: nije uključen
• Sifon: nije uključen

Preliv predstavlja dodatnu zaštitu, ali ne zamenjuje nadzor tokom korišćenja niti redovno čišćenje odvoda.

Izbor odvodnog ventila

Odvodni ventil nije deo standardne isporuke i kupuje se posebno.

Lavabo se može povezati sa:

• klik-klak ventilom za lavabo sa prelivom
• standardnim ventilom sa čepom
• ventilom sa keramičkim poklopcem
• ventilom usklađenim sa završnom obradom slavine

Prilikom montaže treba pravilno postaviti zaptivne elemente. Ventil ne treba prekomerno zatezati kako ne bi došlo do naprezanja keramike oko odvodnog otvora.

Izbor sifona

Sifon nije uključen uz model 5473B003-0618. Njegov oblik i dimenzije treba uskladiti sa položajem odvoda i unutrašnjom organizacijom ormarića.

Pre izbora sifona treba proveriti:

• visinu zidnog odvoda
• raspoloživi prostor ispod posude
• kompatibilnost sa odvodnim ventilom
• raspored fioka i polica
• prostor za priključke slavine
• mogućnost pristupa radi čišćenja
• ukupnu dubinu sifona

Kod kupatilskih ormarića sa fiokama može se koristiti kompaktni sifon kako bi se sačuvalo više korisnog prostora.

Planiranje kupatilskog ormarića

Kompletna keramička posuda visine 16,5 cm nalazi se ispod radne ploče i zauzima deo prostora unutar kupatilskog elementa.

Pre izbora ormarića treba uskladiti:

• minimalnu širinu elementa
• dubinu kupatilskog ormarića
• položaj lavaboa
• raspored nosača
• mesto odvodnog ventila
• dimenzije sifona
• položaj fioka
• servisni pristup instalacijama

Kod ormarića sa gornjom fiokom može biti potreban izrez oko lavaboa, odvodnog ventila i sifona.

Mehaničko pričvršćivanje

Podgradni lavabo mora biti pričvršćen odgovarajućim nosačima predviđenim za sanitarnu keramiku.

Nosači se postavljaju na:

• stabilnu radnu ploču
• noseću konstrukciju ormarića
• dodatno ojačanje ispod ploče
• sistem preporučen za izabrani materijal

Lavabo ne treba da bude pričvršćen samo sanitarnim silikonom. Neodgovarajuća montaža može dovesti do pomeranja, propuštanja ili odvajanja keramike od ploče.

Zaptivanje spoja lavaboa i ploče

Spoj između gornje keramičke ivice i donje strane radne ploče mora biti pravilno zaptiven sanitarnim silikonom ili drugim odgovarajućim materijalom.

Pravilno zaptivanje sprečava:

• prodor vode između keramike i ploče
• stvaranje vlage unutar ormarića
• zadržavanje nečistoća
• oštećenje donje strane ploče
• prodor vode prema nosačima
• pojavu neprijatnih mirisa

Pre nanošenja zaptivnog materijala obe površine treba očistiti, odmastiti i potpuno osušiti.

Kolekcija Vitra S20

S20 je kolekcija sanitarne keramike funkcionalnih geometrijskih linija, namenjena privatnim i komercijalnim kupatilskim prostorima.

Glavne karakteristike modela 5473B003-0618 su:

• kompaktni pravougaoni oblik
• ukupne dimenzije 45 × 37 cm
• unutrašnja posuda približno 37,5 × 30 cm
• visina 16,5 cm
• podgradna montaža
• vitreous china keramika
• Vitra Hygiene površina
• bela sjajna završna obrada
• bez otvora za slavinu
• centralni otvor za preliv
• težina približno 7,4 kg
• desetogodišnja garancija proizvođača

Održavanje lavaboa i spoja sa pločom

Za svakodnevno održavanje preporučuje se meka krpa ili neabrazivni sunđer i blago sredstvo namenjeno sanitarnoj keramici.

Nakon čišćenja lavabo treba isprati čistom vodom i obrisati mekanom suvom krpom.

Posebnu pažnju treba posvetiti spoju između lavaboa i ploče, gde se mogu zadržavati:

• kapljice vode
• ostaci sapuna
• naslage kamenca
• nečistoće sa radne površine

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• tvrde četke
• agresivne kiseline
• jaka alkalna sredstva
• rastvarače
• udarce tvrdim predmetima
• struganje glazure oštrim predmetima

Zaptivni spoj treba periodično pregledati i obnoviti ako se primete pukotine, odvajanje ili prodor vode.

Sadržaj isporuke

Isporuka obuhvata keramički podgradni lavabo Vitra S20 5473B003-0618.

• Keramički podgradni lavabo: uključen
• Slavina: nije uključena
• Odvodni ventil: nije uključen
• Sifon: nije uključen
• Kupatilski ormarić: nije uključen
• Kupatilska ploča: nije uključena
• Priključna creva: nisu uključena
• Materijal za zaptivanje: nije uključen
• Montažni elementi: proveriti prema pakovanju i izabranom sistemu ugradnje
