Vitra S20 zidni pisoar sa zadnjim dovodom vode beli 6201B003-0199

Zidni pisoar iz kolekcije S20

Vitra S20 6201B003-0199 je zidni pisoar namenjen za montažu na vertikalnu zidnu površinu. Keramičko telo ostaje podignuto od poda, što omogućava jednostavnije čišćenje podne površine i precizno određivanje visine ugradnje.

Model ima kompaktno keramičko telo širine približno 315 mm i dubine 310 mm. Može se postaviti kao pojedinačni pisoar ili u nizu, uz pravilno planiran osovinski razmak, položaj pregrada i slobodan prostor za korisnike.

Zadnji dovod vode

Model 6201B003-0199 izveden je sa zadnjim dovodom vode. Priključak se nalazi iza keramičkog tela, pa dovodna cev nije vidljiva iznad pisoara.

Zadnji dovod omogućava:

• skrivanje vodovodnog priključka
• uredniji izgled gornje zone pisoara
• smanjen broj dostupnih instalacionih elemenata
• jednostavnije čišćenje spoljne površine
• povezivanje sa ugradnim sistemom za pisoar
• primenu mehaničkog ili elektronskog sistema ispiranja

Položaj dovoda mora biti precizno pripremljen pre završetka zidne obloge, jer se priključak nalazi iza proizvoda.

Razlika u odnosu na Vitra S20 6202B003-0198

Glavna razlika između modela 6201B003-0199 i prethodno obrađenog modela 6202B003-0198 jeste položaj dovoda vode.

Model 6201B003-0199 ima:

• zadnji dovod vode
• skriveni priključak iza pisoara
• dopunski proizvod sa šifrom 311-2921

Model 6202B003-0198 ima:

• gornji dovod vode
• vidljivu ili zasebno povezanu dovodnu cev iznad pisoara
• dopunski proizvod sa šifrom 311-2521

Keramička tela imaju veoma slične osnovne dimenzije, ali instalacija dovoda nije ista. Zato je pre pripreme zida potrebno proveriti punu šifru proizvoda.

Box-Rim ispirni rub

Vitra S20 pisoar ima Box-Rim konstrukciju ispirnog ruba. Voda iz zadnjeg dovoda ulazi u unutrašnji kanal i raspoređuje se po keramičkoj površini prema odvodu.

Box-Rim ispirni rub služi za:

• raspoređivanje vode po unutrašnjosti pisoara
• usmeravanje vode prema odvodnom otvoru
• kontrolisano ispiranje keramičke površine
• povezivanje sa zadnjim dovodom
• smanjenje direktnog prskanja pri pravilno podešenom protoku

Kvalitet ispiranja zavisi od radnog pritiska, količine vode, protoka ventila i čistoće ispirnog kanala.

Sanitarna keramika – vitreous china

Telo pisoara izrađeno je od sanitarne keramike koju proizvođač označava kao VC – Vitreous China.

Sanitarna keramika omogućava:

• glatku završnu površinu
• redovno čišćenje
• stabilnost oblika
• zidnu montažu
• primenu u privatnim i javnim sanitarnim prostorima
• kombinovanje sa drugim belim sanitarnim elementima

Keramičko telo treba zaštititi od udaraca tokom transporta, skladištenja i montaže.

Bela boja

Vitra S20 6201B003-0199 izrađen je u beloj boji. Bela završna obrada omogućava kombinovanje sa drugom sanitarnom keramikom, hromiranim ventilima, inox detaljima i različitim zidnim i podnim oblogama.

Može se kombinovati sa:

• belim WC šoljama
• belim lavaboima
• hromiranim aktivacionim elementima
• inox sanitarnom opremom
• sivim i antracit pločicama
• pločicama sa efektom cementa
• pregradama za pisoare
• ugradnim instalacionim sistemima

Dimenzije 315 × 310 × 565 mm

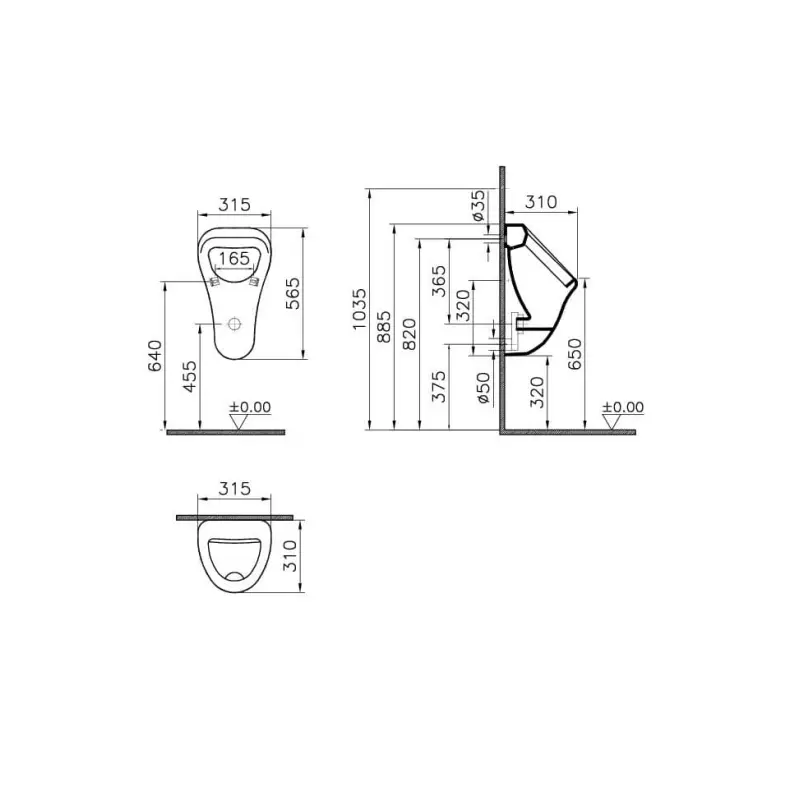

Prema zvaničnom tehničkom crtežu, osnovne dimenzije keramičkog tela iznose približno:

• Širina: 315 mm
• Dubina: 310 mm
• Visina: 565 mm
• Unutrašnja širina gornje zone: približno 165 mm

Dimenzije treba uzeti u obzir prilikom planiranja:

• položaja zadnjeg dovoda
• položaja kanalizacionog odvoda
• visine montaže
• osovinskog razmaka
• položaja pregrada
• pristupa ventilima
• slobodnog prostora ispred pisoara
• rasporeda zidnih pločica

Širina od približno 315 mm

Širina keramičkog tela iznosi približno 315 mm. Ova mera omogućava postavljanje proizvoda u manjim sanitarnim prostorijama ili formiranje niza od više pisoara.

Kod postavljanja više jedinica potrebno je dodatno predvideti:

• odgovarajući osovinski razmak
• prostor za korisnika
• širinu pregrada
• položaj dovoda
• položaj odvoda
• prostor za servisiranje
• projektovane minimalne razmake

Širina samog proizvoda ne predstavlja minimalnu širinu jednog korisničkog mesta.

Dubina od približno 310 mm

Pisoar izlazi približno 310 mm od završne površine zida. Ova mera utiče na slobodan prolaz, položaj vrata, raspored pregrada i udaljenost od drugih sanitarnih elemenata.

Prilikom projektovanja potrebno je proveriti:

• udaljenost od suprotnog zida
• slobodan prostor ispred pisoara
• dubinu pregrade
• položaj vrata
• položaj podnog slivnika
• mogućnost čišćenja bočnih površina
• pristup instalacionom sistemu

Visina keramičkog tela 565 mm

Ukupna visina keramičkog tela iznosi približno 565 mm. Na tehničkom crtežu gornja ivica proizvoda prikazana je na visini od približno 1035 mm, dok je prednja korisnička ivica na približno 650 mm od završenog poda.

Konačna visina montaže može zavisiti od:

• vrste objekta
• korisničke grupe
• ugradnje za odrasle ili decu
• zahteva pristupačnosti
• položaja instalacija
• projektantskih smernica
• lokalnih propisa

Preporučene montažne kote

Na zvaničnom tehničkom crtežu prikazane su sledeće orijentacione kote:

• Gornja ivica pisoara: približno 1035 mm
• Korisnička prednja ivica: približno 650 mm
• Centar odvoda: približno 375 mm
• Donja tačka keramičkog tela: približno 320 mm
• Montažna visina prikazana spreda: približno 640 mm
• Dodatna montažna kota: približno 820 mm
• Dodatna montažna kota: približno 885 mm
• Prečnik odvoda: približno Ø50 mm

Sve kote treba proveriti prema aktuelnom tehničkom crtežu i konkretnom proizvodu pre izvođenja instalacije.

Odvodni priključak Ø50 mm

Tehnički crtež prikazuje odvodni priključak približnog prečnika Ø50 mm. Centar odvoda nalazi se na približno 375 mm od završenog poda kada se pisoar montira prema prikazanim kotama.

Odvodni priključak potrebno je uskladiti sa:

• odgovarajućim sifonom
• kanalizacionom cevi
• odvodnom manžetnom
• visinom montaže
• dubinom instalacionog prostora
• položajem zadnjeg dovoda
• servisnim pristupom

Pre zatvaranja instalacionog zida potrebno je proveriti položaj i nepropusnost svih spojeva.

Izbor sifona

Sifon nije potvrđen kao deo standardne isporuke, pa se bira prema položaju kanalizacionog odvoda i priključnim dimenzijama.

Sifon služi za:

• povezivanje pisoara sa kanalizacijom
• formiranje vodenog zatvarača
• sprečavanje povratka neprijatnih mirisa
• pravilno odvođenje otpadne vode
• omogućavanje čišćenja odvodnog sistema

Pre poručivanja treba proveriti kompatibilnost sifona sa priključkom približnog prečnika Ø50 mm.

Dopunski proizvod 311-2921

Vitra uz model 6201B003-0199 navodi dopunski proizvod sa šifrom 311-2921. Zvanična stranica ne prikazuje njegov pun komercijalni naziv, pa pre poručivanja treba proveriti o kojoj komponenti je reč i šta tačno ulazi u paket.

Potrebno je proveriti:

• naziv dopunskog proizvoda
• njegovu funkciju
• priključne dimenzije
• sadržaj pakovanja
• kompatibilnost sa zadnjim dovodom
• da li predstavlja sifon, priključnu cev ili drugi element

Izbor sistema za ispiranje

Pisoar nema potvrđen integrisani ventil ili elektronski senzor. Sistem ispiranja bira se prema zadnjem dovodu i pripremljenoj instalaciji.

Moguća rešenja obuhvataju:

• ugradni mehanički ventil
• vremenski zatvarajući fluksometar
• elektronski senzorski ventil
• pneumatski sistem
• ugradni modul za pisoar
• centralno automatsko ispiranje

Prilikom izbora potrebno je proveriti:

• radni pritisak
• dimenziju priključka
• količinu vode po ispiranju
• protok ventila
• kompatibilnost sa Box-Rim kanalom
• način servisiranja
• položaj aktivacionog elementa
• dostupnost rezervnih delova

Skrivena instalacija

Zadnji dovod omogućava da dovodni priključak i deo sistema za ispiranje budu smešteni iza pisoara ili unutar instalacionog zida.

Skrivena instalacija omogućava:

• manji broj vidljivih cevi
• uredniji izgled sanitarne prostorije
• smanjenu dostupnost priključaka
• jednostavnije čišćenje keramičkog tela
• povezivanje sa ugradnim modulom
• primenu u javnim i poslovnim prostorima

Servisni pristup ventilima i priključcima mora biti predviđen kroz odgovarajući instalacioni otvor.

Zidna montaža

Vitra S20 6201B003-0199 predviđen je za zidnu montažu. Keramičko telo pričvršćuje se za stabilan i nosiv zid, dok se dovod i odvod povezuju iza proizvoda.

Zidna montaža omogućava:

• slobodnu podnu površinu
• lakše pranje poda
• precizno određivanje visine
• skrivanje priključaka
• postavljanje više pisoara u nizu
• kombinovanje sa pregradama

Nosivost zidne konstrukcije

Zid mora biti sposoban da primi masu keramičkog proizvoda i dodatna opterećenja koja mogu nastati tokom korišćenja.

Kod montaže na:

• betonski zid
• zid od pune opeke
• zid od bloka
• instalacioni predzid
• gips-kartonsku konstrukciju

potrebno je koristiti odgovarajući pričvrsni sistem. Kod lakih zidova treba predvideti noseće ojačanje ili ugradni modul za pisoar.

Pisoar ne treba pričvršćivati samo za završnu keramičku pločicu ili gips-kartonsku ploču bez noseće konstrukcije.

Ugradnja više pisoara u nizu

Vitra S20 može se postaviti kao pojedinačni pisoar ili kao deo niza.

Kod ugradnje više jedinica potrebno je uskladiti:

• jednaku visinu svih pisoara
• osovinski razmak
• položaj zadnjih dovoda
• položaj odvodnih priključaka
• prostor za ventile
• položaj pregrada
• servisni pristup
• raspored zidnih pločica
• slobodan prostor za korisnike

Sve instalacione priključke treba izvesti po zajedničkim kotama kako bi završeni niz bio pravilno poravnat.

Primena

Vitra S20 6201B003-0199 može se koristiti u:

• javnim toaletima
• poslovnim zgradama
• hotelima
• restoranima i kafićima
• tržnim centrima
• školama i fakultetima
• sportskim objektima
• administrativnim ustanovama
• industrijskim objektima
• prodajnim prostorima
• sanitarnim prostorijama za zaposlene
• privatnim kupatilima sa pisoarom

Konačan izbor sistema ispiranja i instalacione opreme treba prilagoditi intenzitetu korišćenja i tehničkom projektu.

Osnovni postupak ugradnje

Ugradnja obuhvata:

1. proveru šifre proizvoda 6201B003-0199
2. pregled keramičkog tela pre montaže
3. određivanje završnog nivoa poda
4. obeležavanje centralne ose pisoara
5. pripremu zadnjeg dovoda vode
6. pripremu odvodnog priključka Ø50 mm
7. postavljanje ugradnog ili nosećeg sistema
8. završetak zidne obloge
9. postavljanje pričvrsnih elemenata
10. ugradnju sifona i odvodne manžetne
11. povezivanje zadnjeg dovoda
12. montažu keramičkog pisoara
13. povezivanje uređaja za ispiranje
14. proveru stabilnosti
15. probno ispiranje
16. proveru nepropusnosti
17. proveru ravnomernog raspoređivanja vode

Montažu treba izvesti prema tehničkom crtežu proizvođača i pravilima vodoinstalaterske struke.

Provera nepropusnosti

Nakon montaže potrebno je proveriti:

• zadnji dovodni priključak
• spoj ventila za ispiranje
• priključak vode na keramičko telo
• spoj pisoara i sifona
• spoj sifona i kanalizacije
• ravnomernost ispiranja
• potpuno oticanje vode
• stabilnost zidnog pričvršćenja
• odsustvo curenja iza proizvoda

Svako curenje treba otkloniti pre puštanja pisoara u redovnu upotrebu.

Čišćenje sanitarne keramike

Za redovno održavanje treba koristiti meku krpu, neabrazivni sunđer ili meku četku i sredstvo namenjeno sanitarnoj keramici.

Potrebno je čistiti:

• unutrašnju površinu pisoara
• Box-Rim ispirni kanal
• odvodnu zonu
• prednju površinu
• bočne površine
• spoj keramike i zida
• prostor ispod pisoara
• dostupne delove aktivacionog sistema

Ne treba koristiti metalne četke, čeličnu vunu i gruba abrazivna sredstva.

Održavanje Box-Rim ispirnog kanala

Ispirni kanal treba periodično proveravati zbog mogućeg taloženja mineralnih naslaga.

Na funkcionisanje Box-Rim sistema utiču:

• tvrdoća vode
• radni pritisak
• protok ventila
• količina vode po ispiranju
• stanje dovodne instalacije
• učestalost čišćenja
• čistoća izlaznih otvora

Naslage u kanalu mogu izazvati neujednačeno raspoređivanje vode i smanjen kvalitet ispiranja.

Sprečavanje stvaranja naslaga

Pravilno podešeno ispiranje i redovno održavanje smanjuju taloženje urinskog i mineralnog kamenca.

Na stvaranje naslaga utiču:

• broj korisnika
• tvrdoća vode
• količina vode po ispiranju
• učestalost aktiviranja
• stanje sifona
• stanje Box-Rim kanala
• intervali čišćenja
• duži period nekorišćenja

Sredstva za uklanjanje naslaga moraju biti kompatibilna sa sanitarnom keramikom, sifonom i zaptivnim elementima.

Dimenzije pakovanja

Dimenzije fabričkog pakovanja iznose:

• Širina: 585 mm
• Dubina: 335 mm
• Visina: 335 mm

Proizvod treba skladištiti u originalnoj ambalaži i zaštititi od:

• udara
• prevrtanja
• nepravilnog slaganja
• velikog tačkastog pritiska
• vlage
• oštećenja glazirane površine

Sadržaj isporuke

Potvrđeni osnovni proizvod obuhvata:

• Vitra S20 keramički pisoar
• belo keramičko telo
• zadnji dovod vode
• Box-Rim ispirni rub
• pripremu za zidnu montažu
• odvodni priključak

Zvanična stranica ne potvrđuje da su uključeni:

• ventil za ispiranje
• elektronski senzor
• zadnja dovodna cev
• sifon
• odvodna manžetna
• ugradni modul
• komplet za pričvršćivanje

Sadržaj konkretnog pakovanja treba proveriti prema aktuelnoj deklaraciji proizvoda.
