Vitra S20 ovalni podgradni lavabo 47 × 38 cm beli 6039B003-0012

Kompaktni podgradni lavabo iz kolekcije S20

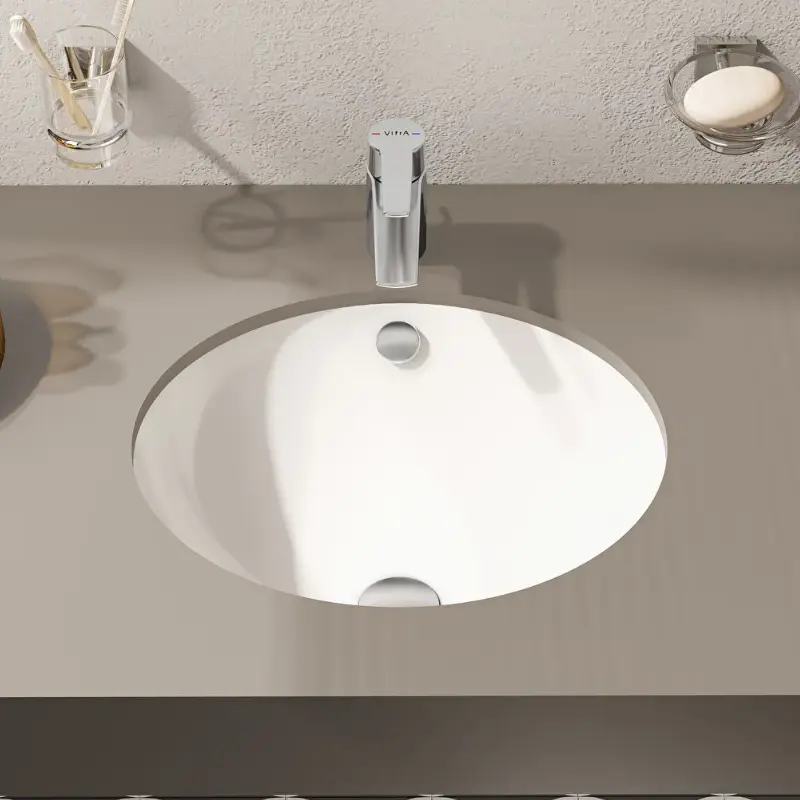

Vitra S20 6039B003-0012 je ovalni keramički lavabo namenjen za montažu sa donje strane kupatilske ploče. Nakon ugradnje keramički obod ostaje skriven ispod radne površine, dok je sa gornje strane vidljiva ovalna unutrašnja posuda.

Ukupne dimenzije lavaboa iznose 47 × 38 cm, dok se nazivna mera od 42 cm odnosi na približnu širinu unutrašnje posude. Model je pogodan za kupatilske kompozicije u kojima je potrebno sačuvati više slobodnog prostora na radnoj ploči.

Ovalni oblik sa glatkim prelazima

Lavabo ima ovalnu unutrašnju formu sa glatkim prelazima prema centralnom odvodnom otvoru. Zaobljena posuda omogućava jednostavan pristup svim površinama tokom redovnog čišćenja.

Ovalni oblik može se kombinovati sa:

• pravougaonim i ovalnim ogledalima
• kupatilskim ormarićima ravnih linija
• kamenim i kompozitnim pločama
• slavinama postavljenim na ploču
• zidnim slavinama za lavabo
• kupatilskom galanterijom različitih završnih obrada
• drugim sanitarnim elementima iz kolekcije S20

Pošto keramički obod nije vidljiv, završna obrada kupatilske ploče ostaje naglašena.

Dimenzije 47 × 38 × 18,5 cm

Dimenzije modela 6039B003-0012 iznose:

• širina: 470 mm
• dubina: 380 mm
• visina: 185 mm
• nazivna širina unutrašnje posude: 420 mm

Spoljne dimenzije lavaboa nisu iste kao dimenzije otvora koji se izrađuje na kupatilskoj ploči. Otvor treba pripremiti prema tehničkom crtežu, montažnom šablonu ili stvarnim merama isporučenog lavaboa.

Pre izrade ploče treba proveriti:

• oblik i dimenzije montažnog otvora
• centralnu osu lavaboa
• položaj u odnosu na zid
• prostor za montažu slavine
• položaj odvodnog ventila
• raspored nosača
• prostor potreban za sifon
• unutrašnju organizaciju ormarića

Podgradna montaža ispod ploče

Vitra S20 6039B003-0012 montira se sa donje strane kupatilske ploče. Gornji keramički obod nalazi se ispod radne površine i nije vidljiv nakon završene montaže.

Podgradna montaža omogućava:

• neprekinutu površinu kupatilske ploče
• jednostavno brisanje vode prema posudi
• više prostora za odlaganje oko lavaboa
• skriven keramički obod
• uredan spoj lavaboa i ploče
• uklapanje sa različitim kupatilskim ormarićima

Lavabo mora biti mehanički pričvršćen odgovarajućim nosačima. Sanitarni silikon služi za zaptivanje spoja, ali ne treba da bude jedini noseći element.

Odgovarajuća kupatilska ploča

Podgradni lavabo zahteva čvrstu radnu površinu čija se unutrašnja ivica može precizno iseći, obraditi i zaštititi od vode.

Za ovakav način montaže mogu se koristiti:

• prirodni kamen
• kvarcni kompozit
• sinterovana keramika
• kompakt ploče
• čvrsti kompozitni materijali
• druge vodootporne ploče namenjene podgradnoj ugradnji

Kod laminiranih ploča i materijala sa jezgrom osetljivim na vlagu treba proveriti da li proizvođač dozvoljava podgradnu montažu.

Vidljiva ivica otvora mora biti:

• precizno isečena
• ravnomerno obrađena
• bez oštrih delova
• potpuno zaštićena od prodora vode
• usklađena sa ovalnim oblikom posude

Precizna izrada montažnog otvora

Pošto isečena ivica kupatilske ploče ostaje vidljiva, otvor mora biti precizno oblikovan.

Pre sečenja treba odrediti:

• položaj centralne ose
• oblik ovalnog otvora
• ravnomernost vidljive ivice
• udaljenost od zida
• prostor iza lavaboa
• položaj slavine
• mesto odvodnog ventila
• raspored nosača
• mogućnost servisnog pristupa

Završno sečenje ploče treba uskladiti sa stvarnim lavaboom zbog mogućih manjih proizvodnih odstupanja kod sanitarne keramike.

Vitreous china sanitarna keramika

Vitra S20 6039B003-0012 izrađen je od vitreous china sanitarne keramike, namenjene svakodnevnoj upotrebi u kupatilskim prostorima.

Keramička konstrukcija pruža:

• stabilnu formu lavaboa
• glatku unutrašnju površinu
• otpornost na vlagu
• postojanu glaziranu završnu obradu
• jednostavno redovno održavanje
• kompatibilnost sa standardnim odvodnim sistemima

Keramiku treba zaštititi od udara tvrdim predmetima i naprezanja izazvanog nepravilnim pričvršćivanjem.

Vitra Hygiene površina

Model 6039B003-0012 ima Vitra Hygiene glaziranu površinu. Ova obrada smanjuje razvoj bakterija na keramičkoj površini i omogućava jednostavnije redovno održavanje.

Vitra Hygiene površina doprinosi:

• lakšem uklanjanju nečistoća
• smanjenom razvoju bakterija
• jednostavnijem čišćenju
• održavanju glatke površine
• očuvanju bele sjajne završne obrade

Lavabo je i dalje potrebno redovno čistiti blagim sredstvima namenjenim sanitarnoj keramici.

Bela sjajna završna obrada

Lavabo je izrađen u beloj boji sa sjajnom glaziranom površinom.

Može se kombinovati sa kupatilskim pločama u dekoru:

• svetlog drveta
• tamnog drveta
• belog ili crnog mermera
• prirodnog kamena
• betona
• teraca
• jednobojnih mat površina

Slavina, odvodni ventil i kupatilska galanterija mogu biti u hromiranoj, mat crnoj, zlatnoj, bronzanoj ili brušenoj završnoj obradi.

Bez otvora za slavinu

Vitra S20 6039B003-0012 nema fabrički otvor za slavinu. Armatura se postavlja nezavisno od keramike.

Lavabo se može kombinovati sa:

• slavinom montiranom na kupatilsku ploču
• slavinom postavljenom iza posude
• bočno postavljenom slavinom
• zidnom slavinom za lavabo
• ugradnom zidnom slavinom

Položaj slavine treba definisati pre izrade kupatilske ploče i završetka vodovodnih instalacija.

Slavina montirana na ploču

Kod slavine postavljene na kupatilsku ploču potrebno je ostaviti dovoljno prostora između lavaboa, zida i tela armature.

Pre izbora slavine treba proveriti:

• visinu izliva
• dužinu izliva
• ugao vodenog mlaza
• udaljenost od unutrašnje ivice posude
• debljinu kupatilske ploče
• prostor za pričvršćivanje
• položaj priključnih creva
• prostor za upravljanje ručicom

Mlaz vode treba da pada prema srednjem delu posude, bez direktnog udara u odvodni ventil ili unutrašnju bočnu površinu.

Kombinovanje sa zidnom slavinom

Lavabo se može povezati sa zidnom ili ugradnom zidnom slavinom.

Pre završetka instalacija treba odrediti:

• centralnu osu lavaboa
• završnu visinu kupatilske ploče
• visinu izliva
• dužinu izliva
• položaj komandne ručice
• ugao vodenog mlaza

Izliv treba da bude dovoljno dugačak da voda pada prema centralnoj zoni posude, bez pojačanog prskanja prema prednjoj strani.

Fabrički otvor za preliv

Model 6039B003-0012 ima fabrički izveden otvor za preliv. Preliv omogućava dodatno odvođenje vode kada je odvodni ventil zatvoren ili kada voda sporije otiče.

Za ovaj lavabo koristi se odvodni ventil namenjen modelima sa prelivom.

• Otvor za preliv: da
• Potreban tip ventila: za lavabo sa prelivom
• Odvodni ventil: nije uključen
• Sifon: nije uključen

Izbor odvodnog ventila

Odvodni ventil kupuje se posebno.

Lavabo se može kombinovati sa:

• klik-klak ventilom za lavabo sa prelivom
• standardnim ventilom sa čepom
• ventilom sa keramičkim poklopcem
• ventilom usklađenim sa završnom obradom slavine

Prilikom montaže treba pravilno postaviti zaptivke i izbegavati prekomerno zatezanje kako ne bi došlo do naprezanja keramike oko odvodnog otvora.

Izbor sifona

Sifon nije uključen uz proizvod.

Pre izbora treba proveriti:

• položaj kanalizacionog odvoda
• raspoloživu visinu ispod lavaboa
• kompatibilnost sa odvodnim ventilom
• raspored fioka i polica
• prostor za priključna creva
• mogućnost pristupa radi čišćenja

Kod kupatilskog ormarića sa fiokama može se koristiti kompaktni sifon kako bi se sačuvalo više korisnog prostora.

Planiranje kupatilskog ormarića

Kompletna keramička posuda visine 18,5 cm nalazi se ispod kupatilske ploče i zauzima deo unutrašnjeg prostora ormarića.

Pre izbora nameštaja treba uskladiti:

• širinu kupatilskog ormarića
• dubinu elementa
• položaj keramičke posude
• raspored nosača
• mesto odvodnog ventila
• dimenzije sifona
• položaj fioka
• servisni pristup instalacijama

Kod ormarića sa gornjom fiokom može biti potreban izrez oko lavaboa, odvoda i sifona.

Mehaničko pričvršćivanje

Podgradni lavabo mora biti pričvršćen nosačima odgovarajuće nosivosti.

Nosači treba da budu povezani sa:

• stabilnom radnom pločom
• nosećom konstrukcijom ormarića
• dodatnim ojačanjima
• sistemom predviđenim za izabrani materijal ploče

Lavabo ne treba pričvršćivati samo sanitarnim silikonom, jer silikon prvenstveno služi za zaptivanje.

Zaptivanje spoja sa pločom

Spoj između gornje keramičke ivice i donje strane kupatilske ploče mora biti pravilno zaptiven sanitarnim silikonom ili drugim odgovarajućim materijalom.

Pravilno zaptivanje sprečava:

• prodor vode između keramike i ploče
• stvaranje vlage u ormariću
• zadržavanje nečistoća u spoju
• oštećenje donje strane ploče
• prodor vode prema nosačima
• pojavu neprijatnih mirisa

Pre nanošenja zaptivnog materijala obe površine treba očistiti, odmastiti i potpuno osušiti.

Dizajn studija Noa

Model Vitra S20 6039B003-0012 oblikovao je dizajnerski studio Noa. Dizajn karakterišu kompaktne dimenzije, ovalna posuda, glatki prelazi i podgradna montaža bez vidljivog keramičkog oboda.

Primena u različitim prostorima

Kompaktne dimenzije omogućavaju postavljanje lavaboa u:

• manjim porodičnim kupatilima
• toaletima za goste
• hotelskim sobama
• apartmanima
• kancelarijskim toaletima
• poslovnim objektima
• ugostiteljskim prostorima
• komercijalnim sanitarnim prostorijama

Podgradna montaža ostavlja više slobodne površine na ploči, što je korisno u prostorima sa manjim kupatilskim ormarićima.

Održavanje keramičke površine

Za redovno čišćenje preporučuje se meka krpa ili neabrazivni sunđer i blago sredstvo namenjeno sanitarnoj keramici.

Nakon čišćenja lavabo treba isprati čistom vodom i obrisati mekanom suvom krpom.

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• tvrde četke
• agresivne kiseline
• jaka alkalna sredstva
• rastvarače
• udarce tvrdim predmetima
• struganje glazure oštrim predmetima

Spoj između lavaboa i ploče treba povremeno pregledati i obnoviti ako se primete pukotine ili tragovi prodora vode.

Sadržaj isporuke

Isporuka obuhvata keramički podgradni lavabo Vitra S20 6039B003-0012. Slavina, sifon i odvodni ventil nisu uključeni.

• Keramički podgradni lavabo: uključen
• Slavina: nije uključena
• Odvodni ventil: nije uključen
• Sifon: nije uključen
• Kupatilski ormarić: nije uključen
• Kupatilska ploča: nije uključena
• Priključna creva: nisu uključena
• Materijal za zaptivanje: nije uključen
• Montažni elementi: proveriti prema sadržaju pakovanja i izabranom sistemu ugradnje
