Opis

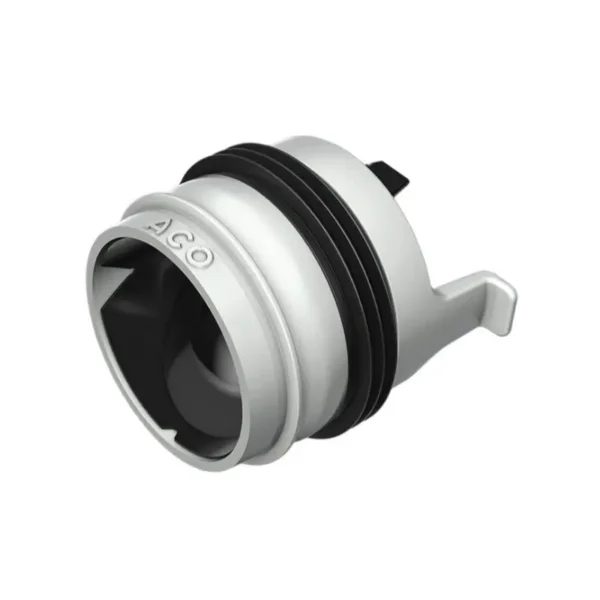

ACO EasyStop DN40 suvi sifon za ShowerDrain E+ i C 90107923

Suva zaštita od neprijatnih mirisa

ACO EasyStop DN40 je suvi sifonski umetak namenjen za dodatnu zaštitu kupatila od neprijatnih mirisa iz kanalizacione instalacije. Koristi se unutar kompatibilnog ACO ShowerDrain sifona i dopunjuje funkciju klasičnog vodenog zatvarača.

Standardni sifon zadržava određenu količinu vode koja formira prepreku između kanalizacije i prostorije. Kada se tuš zona duže ne koristi, voda može ispariti, čime se otvara mogućnost prolaska vazduha i neprijatnih mirisa iz kanalizacione cevi.

ACO EasyStop koristi membranski mehanizam koji ostaje zatvoren kada nema protoka vode. Na taj način obezbeđuje dodatnu zaštitu čak i kada u osnovnom sifonu nema dovoljno vode.

Proizvod je naročito praktičan za:

• gostinska kupatila
• apartmane
• vikendice
• hotelske sobe
• sezonske objekte
• kupatila koja se ne koriste svakodnevno
• tuš zone sa podnim grejanjem
• prostorije sa ubrzanim isparavanjem vode
• ACO ShowerDrain E+ kanalice
• ACO ShowerDrain C kanalice

ACO EasyStop sistem

ACO EasyStop predstavlja dodatni element odvodnog sistema koji koristi membranu za sprečavanje prolaska neprijatnih mirisa. Ne predstavlja samostalni cevni sifon niti kompletnu tuš kanalicu, već se postavlja unutar kompatibilnog ACO odvodnog tela.

Za razliku od klasičnog sifona koji zavisi isključivo od prisustva vode, membranski umetak zatvara prolaz i kada je vodeni zatvarač suv.

Karakteristike ACO EasyStop sistema:

• dodatna mehanička zaštita od mirisa
• membranski princip rada
• funkcioniše i bez vode u sifonu
• namenjen za kompatibilne ACO kanalice
• kompaktna konstrukcija
• izrada od plastike
• membranski umetak sa zaptivkom
• mogućnost vađenja radi čišćenja
• pogodan za povremeno korišćene tuš zone
• postavljanje unutar postojećeg odvodnog sistema

Šifra artikla 90107923

Ovaj opis odnosi se na ACO EasyStop DN40 suvi sifonski umetak, šifra artikla 90107923.

Fabrička oznaka proizvoda sadrži tačke, ali se za naziv proizvoda, opis, meta podatke, ključne reči i SEO podatke za slike koristi šifra bez tačaka.

Ključni podaci za model:

• Proizvođač: ACO
• Serija: EasyStop
• Šifra artikla: 90107923
• EAN: 4002626730985
• Nazivna dimenzija: DN40
• Kompatibilnost: ShowerDrain E+ i ShowerDrain C
• Materijal: plastika
• Princip rada: membranski suvi zatvarač

Kompatibilnost sa ACO ShowerDrain E+ i C

ACO EasyStop 90107923 namenjen je za kompatibilne odvodne sisteme iz serija:

• ACO ShowerDrain E+
• ACO ShowerDrain C

Pre kupovine potrebno je proveriti tačan model i konstrukciju postojeće tuš kanalice. Oznaka DN40 odnosi se na nazivnu dimenziju kompatibilnog odvodnog sistema, ali ne znači da je proizvod univerzalno namenjen za svaki sifon DN40.

Pre poručivanja treba proveriti:

• proizvođača tuš kanalice
• tačnu seriju kanalice
• generaciju ShowerDrain sistema
• tip ugrađenog sifona
• nazivnu dimenziju DN40
• oblik unutrašnjeg prihvata
• mogućnost pristupa sifonu odozgo
• kompatibilnost sa šifrom 90107923

EasyStop umetak ne treba ugrađivati u sifone drugih proizvođača ili u nekompatibilne ACO modele bez prethodne tehničke provere.

Nazivna dimenzija DN40

Oznaka DN40 predstavlja nazivnu dimenziju odvodnog sistema za koji je EasyStop umetak predviđen. Proizvod se ne povezuje direktno na kanalizacionu cev kao klasičan cevni sifon, već se postavlja unutar kompatibilnog ACO ShowerDrain tela.

Prilikom izbora treba razlikovati:

• nazivnu dimenziju odvodnog sistema
• prečnik kanalizacione cevi
• konstrukciju sifona
• oblik prihvata umetka
• seriju tuš kanalice
• položaj izlaza odvoda

ACO EasyStop DN40 nije univerzalni redukcioni element i ne služi za povezivanje cevi različitih prečnika.

Membranski princip rada

ACO EasyStop koristi fleksibilni membranski umetak koji reaguje na protok vode. Kada voda iz tuš zone dospe u sifon, membrana se otvara i omogućava prolazak otpadne vode.

Nakon prestanka protoka membrana se vraća u zatvoren položaj i formira prepreku prolasku vazduha iz kanalizacije.

Princip rada:

• voda ulazi u odvodni sistem
• pritisak vode otvara membranu
• otpadna voda prolazi prema kanalizaciji
• nakon prestanka protoka membrana se zatvara
• zatvorena membrana ograničava prolazak vazduha
• zaštita ostaje aktivna i kada se vodeni zatvarač isuši

Za pravilan rad važno je da membrana bude čista, pravilno postavljena i bez fizičkih oštećenja.

Zaštita pri isušivanju vodenog zatvarača

Glavna funkcija ACO EasyStop umetka jeste zaštita od neprijatnih mirisa kada voda u osnovnom sifonu ispari.

Do isušivanja može doći zbog:

• dugog perioda nekorišćenja tuša
• visoke temperature u kupatilu
• podnog grejanja
• intenzivne ventilacije
• suvog vazduha
• sezonskog korišćenja objekta
• retkog korišćenja gostinskog kupatila

U takvim uslovima membranski umetak predstavlja dodatnu barijeru između kanalizacione instalacije i unutrašnjosti kupatila.

Smanjenje kapaciteta odvoda

Ugradnja ACO EasyStop DN40 umetka smanjuje vrednost protoka odvodnog sistema za približno 0,25 l/s.

Ovaj podatak je važan kod tuš sistema sa većim protokom, posebno kada se istovremeno koriste nadglavna tuš ruža i tuš ručica.

Pre ugradnje treba proveriti:

• fabrički kapacitet tuš kanalice
• kapacitet osnovnog sifona
• protok nadglavne tuš ruže
• protok tuš ručice
• ukupan protok tuš sistema
• mogućnost istovremenog korišćenja više izlaza
• rezervu kapaciteta odvodnog sistema
• pravilnost pada kanalizacione cevi

Primer: ako kanalica bez EasyStop umetka ima protok 0,70 l/s, nakon ugradnje raspoloživi protok može biti približno 0,45 l/s. Stvarna vrednost zavisi od konkretnog modela kanalice, sifona i izvedene instalacije.

Materijal: plastika sa membranskim umetkom

ACO EasyStop izrađen je od plastike sa membranskim umetkom i zaptivkom. Plastični deo formira osnovnu konstrukciju, dok fleksibilna membrana omogućava automatsko otvaranje i zatvaranje tokom rada.

Karakteristike materijala:

• prilagođenost kontaktu sa otpadnom vodom
• mala težina
• kompaktna konstrukcija
• fleksibilno otvaranje membrane
• zatvaranje nakon prestanka protoka
• jednostavno vađenje radi održavanja
• prilagođen oblik kompatibilnom sifonu
• zaptivanje prema unutrašnjosti odvodnog sistema

Za očuvanje funkcije potrebno je redovno uklanjati dlake, sapunicu, kamenac i druge naslage koje mogu ometati kretanje membrane.

Zaptivka i pravilno naleganje

Zaptivka omogućava pravilno naleganje EasyStop umetka unutar kompatibilnog sifona. Umetak mora biti postavljen ravno i u pravilnom položaju kako bi membrana mogla nesmetano da se otvara i zatvara.

Nepravilno postavljanje može dovesti do:

• sporijeg oticanja vode
• pomeranja umetka
• nepotpunog zatvaranja membrane
• slabije zaštite od mirisa
• zadržavanja nečistoća
• podizanja nivoa vode u kanalici

Pre vraćanja rešetke ili završnog poklopca potrebno je proveriti da li umetak pravilno naleže u predviđeno ležište.

Montaža suvog sifonskog umetka

ACO EasyStop postavlja se u kompatibilni ACO ShowerDrain odvodni sistem. Pristup se obično ostvaruje sa gornje strane kanalice, uklanjanjem dekorativne rešetke ili završnog poklopca.

Osnovni koraci montaže:

• proveriti kompatibilnost kanalice
• ukloniti rešetku ili završni poklopac
• otvoriti pristup sifonu
• očistiti unutrašnjost odvodnog sistema
• ukloniti dlake i naslage
• proveriti stanje prihvatnog ležišta
• pravilno postaviti EasyStop umetak
• proveriti naleganje zaptivke
• pustiti vodu kroz kanalicu
• proveriti nesmetano otvaranje membrane
• proveriti zatvaranje nakon prestanka protoka
• vratiti rešetku ili završni poklopac

Montažu treba izvesti prema uputstvu proizvođača za konkretnu ACO ShowerDrain kanalicu.

Provera protoka nakon montaže

Nakon postavljanja potrebno je proveriti da li voda nesmetano prolazi kroz EasyStop umetak. Proveru treba izvršiti pri najvećem protoku tuš sistema koji se koristi u kupatilu.

Prilikom testiranja treba kontrolisati:

• brzinu oticanja vode
• nivo vode uz kanalicu
• eventualno zadržavanje vode
• pravilno otvaranje membrane
• pravilno zatvaranje nakon prestanka protoka
• stabilnost položaja umetka
• pojavu neprijatnih mirisa
• nepropusnost odvodnog sistema

Ako se voda zadržava, treba proveriti položaj umetka, čistoću membrane, kapacitet sifona, pad kanalizacione cevi i ukupni protok tuš sistema.

Čišćenje i održavanje

ACO EasyStop treba periodično izvaditi i očistiti. Dlaka, sapunica, masnoće i kamenac mogu se zadržati na membrani i sprečiti njeno pravilno otvaranje ili potpuno zatvaranje.

Preporuke za održavanje:

• redovno čišćenje tuš kanalice
• uklanjanje dlaka iz odvodnog sistema
• povremeno vađenje EasyStop umetka
• ispiranje čistom mlakom vodom
• čišćenje mekom krpom
• uklanjanje naslaga blagim sredstvom
• kontrola membrane
• kontrola zaptivke
• provera pravilnog zatvaranja
• ponovno pravilno postavljanje umetka
• testiranje protoka nakon čišćenja

Ne preporučuje se korišćenje:

• jakih kiselina
• agresivnih baza
• rastvarača
• oštrih metalnih predmeta
• abrazivnih četki
• vrele vode koja može deformisati plastične delove
• sredstava koja mogu oštetiti membranu ili zaptivku

Tuš kanalica nije uključena

ACO ShowerDrain kanalica nije deo ovog artikla. Proizvod predstavlja dodatni sifonski umetak koji se ugrađuje u postojeći kompatibilni odvodni sistem.

U artikal nisu uključeni:

• ACO ShowerDrain E+ kanalica
• ACO ShowerDrain C kanalica
• telo tuš kanalice
• dekorativna rešetka
• završni poklopac
• kompletno telo sifona
• kanalizaciona cev
• montažni pribor za kanalicu
• hidroizolacioni elementi
• zaptivni materijal

Kompletan sifon nije uključen

ACO EasyStop 90107923 nije kompletan odvodni sifon. Proizvod predstavlja samo dodatni membranski umetak za kompatibilni ACO ShowerDrain sistem.

Za funkcionalan odvod potrebni su:

• kompatibilna ACO tuš kanalica
• odgovarajuće telo sifona
• pravilno povezana kanalizaciona cev
• izveden pad odvoda
• hidroizolacija tuš zone
• dekorativna rešetka ili poklopac
• pravilno ugrađen EasyStop umetak

Sadržaj isporuke

Ovaj artikal obuhvata:

• ACO EasyStop DN40 suvi sifonski umetak
• šifru artikla 90107923
• plastično kućište
• membranski umetak
• zaptivku

Artikal ne obuhvata:

• ACO ShowerDrain kanalicu
• kompletno telo sifona
• rešetku kanalice
• završni poklopac
• kanalizacioni priključak
• montažni pribor za kanalicu
• hidroizolacionu traku
• zaptivni materijal
