TECE zidna garnitura za WC 20 cm (9820057)

Opis

Namena i uloga zidne garniture za WC

TECE zidna garnitura za WC 20 cm 9820057 predstavlja priključni set namenjen povezivanju zidne, odnosno konzolne WC šolje sa pripremljenim odvodnim priključkom i sistemom za ispiranje. Proizvod se ugrađuje u zoni između zadnje strane sanitarne keramike i završene površine zida, zbog čega nakon pravilne montaže uglavnom ostaje skriven. Njegova uloga nije dekorativna, već tehnička i funkcionalna, jer omogućava pravilno povezivanje WC šolje sa instalacijom.

Na ITIM stranici proizvod je označen kao TECE zidna garnitura za WC, dok ga zvanična dokumentacija proizvođača opisuje kao priključni set DN 90 za zidne WC šolje. Ova dva naziva odnose se na isti proizvod. Zvanični opis dodatno potvrđuje da je varijanta šifre 9820057 izrađena od PP materijala i da ima dužinu od 200 mm, odnosno 20 cm.

Pošto se garnitura nalazi iza WC šolje, ne bira se prema boji, završnoj obradi ili stilu kupatila. Najvažniji kriterijumi za izbor su šifra proizvoda, priključak DN 90, dužina od 20 cm, materijal i kompatibilnost sa konkretnom WC šoljom, ugradnim modulom i pripremljenim priključcima.

Dužina od 20 cm i priključak DN 90

Potvrđena dužina ove varijante iznosi 200 mm, odnosno 20 cm. Dužina priključnog seta predstavlja važan podatak prilikom merenja prostora između završene površine zida i priključnih otvora na WC šolji. Cevi se tokom montaže pripremaju prema stvarnoj potrebnoj meri, pa puna fabrička dužina ne mora biti iskorišćena u svakoj instalaciji.

Odvodni priključak označen je kao DN 90. Oznaka DN predstavlja nominalnu veličinu priključka i koristi se za pravilnu identifikaciju odvodne komponente. Pre kupovine treba proveriti da li postojeći odvodni priključak, ugradni modul i WC šolja odgovaraju ovoj dimenziji. Vizuelna sličnost sa drugim cevima nije dovoljna da potvrdi kompatibilnost.

Šifra 9820057 razlikuje ovu varijantu od duže TECE garniture šifre 9820214, koja ima dužinu od 30 cm i izrađena je u PE izvedbi. Zbog toga se prilikom poručivanja ne treba oslanjati samo na opšti naziv „zidna garnitura za WC“, već treba proveriti punu šifru, materijal i dužinu proizvoda.

Materijal i tehnička izvedba

Zvanična TECE dokumentacija potvrđuje da je garnitura šifre 9820057 izrađena u PP izvedbi. Oznaka PP odnosi se na polipropilen, materijal koji se koristi za odgovarajuće priključne i instalacione komponente. U opis se ne dodaju druge osobine materijala koje nisu posebno navedene u zvaničnim podacima za ovu šifru.

Kod ovakvog priključnog seta važni su pravilan oblik cevi, očuvanost spojnih površina i pravilno naleganje zaptivki. Pre ugradnje potrebno je pregledati sve delove i proveriti da nema pukotina, deformacija ili drugih oštećenja koja bi mogla uticati na montažu ili zaptivanje spojeva.

Proizvod treba čuvati zaštićen od jakih udaraca, pritiska i nepravilnog skladištenja. Priključne zone i zaptivke moraju ostati čiste. Ostaci maltera, lepka za pločice, prašina i druge nečistoće mogu otežati pravilno povezivanje i povećati rizik od lošeg naleganja.

Sastavni delovi priključnog seta

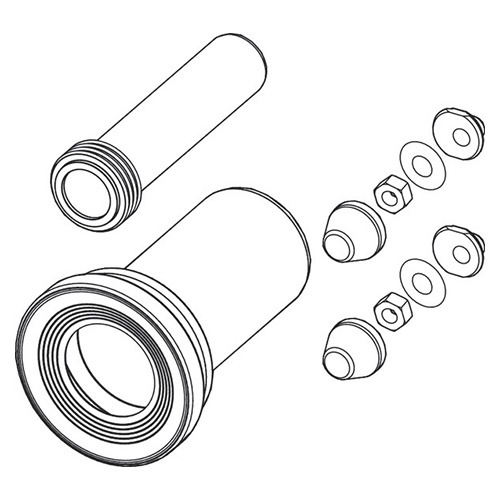

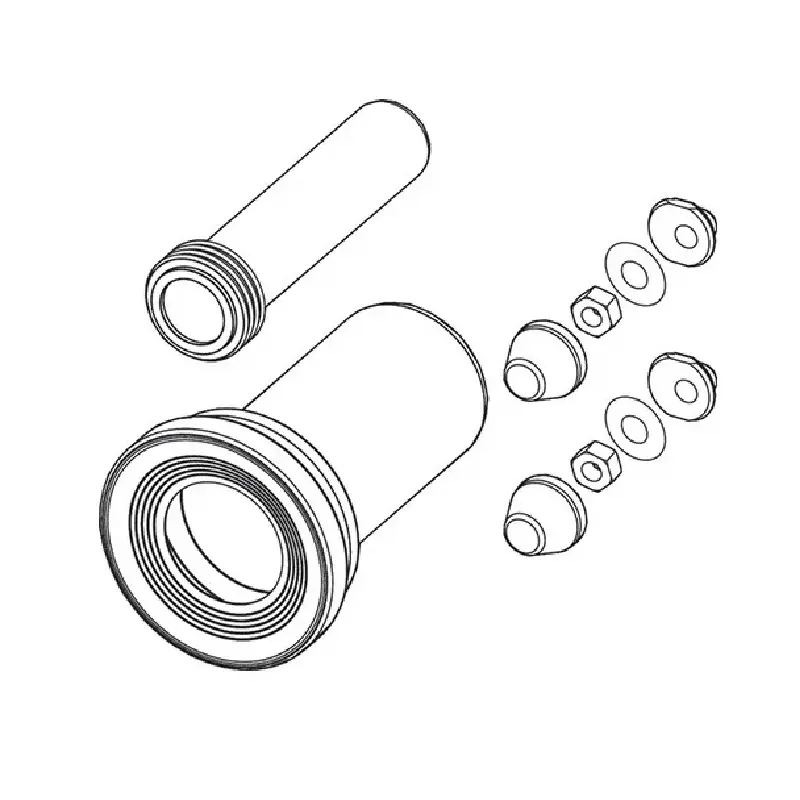

Prema zvaničnoj TECE dokumentaciji, zidna garnitura za WC šifre 9820057 sastoji se od odvodne priključne cevi sa zaptivkom, priključka cevi za ispiranje sa zaptivkom i seta za pričvršćivanje WC šolje sa kapicama. Ovi delovi zajedno omogućavaju povezivanje odvoda, priključka za ispiranje i završno pričvršćivanje zidne keramike.

Odvodna priključna cev povezuje odvodni izlaz WC šolje sa odgovarajućim priključkom instalacije. Zaptivka na ovom spoju doprinosi pravilnom naleganju i sprečavanju neželjenog izlaska vode iz priključne zone. Spoj mora biti pravilno postavljen, bez bočnog opterećenja i bez deformacije zaptivke.

Priključak cevi za ispiranje povezuje izlaz vode iz vodokotlića sa ulaznim otvorom na WC šolji. Njegova zaptivka omogućava pravilno povezivanje u zoni kroz koju voda tokom aktiviranja ispiranja ulazi u keramiku. Set za pričvršćivanje sa kapicama koristi se za završno postavljanje WC šolje na pripremljene nosače ugradnog modula.

Primena kod zidnih WC šolja

TECE zidna garnitura 9820057 namenjena je zidnim, odnosno konzolnim WC šoljama. Takva keramika se montira na odgovarajući ugradni element, dok odvodni priključak, cev za ispiranje i elementi za pričvršćivanje prolaze kroz završenu zidnu oblogu i povezuju se sa WC šoljom.

Tokom montaže potrebno je istovremeno uskladiti položaj navojnih šipki, odvodnog otvora i priključka cevi za ispiranje. Svi elementi treba da budu pravilno poravnati kako bi WC šolja mogla ravnomerno da nalegne uz zid, bez naprezanja priključnih cevi ili zaptivki.

Proizvod ne treba predstavljati kao univerzalnu garnituru za svaku konzolnu WC šolju. Pre kupovine potrebno je proveriti geometriju zadnje strane keramike, položaj priključnih otvora, dubinu instalacione zone, tip ugradnog modula i dimenziju odvoda. Priključak DN 90 i dužina od 20 cm moraju odgovarati konkretnom sistemu.

Merenje i priprema priključnih cevi

Pre sečenja priključnih elemenata potrebno je izmeriti rastojanje između završene površine zida i odgovarajućih priključnih mesta na WC šolji. Merenje treba obaviti tek kada je poznata konačna debljina zidne obloge, uključujući pločice, lepak i druge završne slojeve.

Odvodna cev i priključak cevi za ispiranje ne treba automatski skraćivati na istu meru. Svaki element se meri zasebno, prema dubini pripadajućeg otvora na keramici i položaju priključka na instalaciji. Pre svakog reza potrebno je ponovo proveriti označenu dužinu.

Rez treba da bude pravilan i ravan. Nakon sečenja potrebno je ukloniti oštre ostatke koji bi mogli oštetiti zaptivku prilikom uvlačenja cevi. Prekratko isečen priključak može onemogućiti pravilno povezivanje, dok predugačak element može sprečiti da WC šolja ravnomerno nalegne uz zid.

Montaža i pravilno povezivanje

Pre postavljanja WC šolje potrebno je očistiti sve spojne površine i proveriti stanje zaptivki. Zaptivke ne smeju biti uvrnute, presavijene, napukle ili nepravilno postavljene. Priključne cevi se uvode u odgovarajuće otvore pažljivo, bez udaranja i primene prekomerne sile.

WC šolja se zatim ravnomerno približava zidu, vodeći računa da odvodna cev i priključak za ispiranje istovremeno uđu u odgovarajuće otvore. Nepravilan ugao može pomeriti zaptivku ili bočno opteretiti priključak, zbog čega je korisno da se položaj proverava tokom celog postupka.

Nakon pravilnog povezivanja WC šolja se pričvršćuje za navojne šipke ugradnog modula. Zatezanje treba izvoditi ravnomerno sa obe strane. Prekomerno zatezanje može opteretiti keramiku ili zidnu oblogu, dok nedovoljno pričvršćivanje može dovesti do pomeranja WC šolje tokom korišćenja.

Kontrola zaptivenosti i rada

Po završetku montaže potrebno je sprovesti više probnih ispiranja. Tokom provere treba pratiti zonu odvodnog priključka i priključka cevi za ispiranje. Na spojevima ne bi trebalo da se pojavljuju tragovi vode, kapanje ili vidljivo pomeranje cevi.

Ako se primeti curenje, WC šolju treba demontirati i proveriti dužinu cevi, položaj zaptivki i stanje spojnih površina. Problem ne treba rešavati samo nanošenjem dodatnog zaptivnog materijala sa spoljne strane, bez utvrđivanja stvarnog uzroka nepravilnog spoja.

Pored zaptivenosti, treba proveriti stabilnost keramike i kvalitet ispiranja. WC šolja mora biti pravilno poravnata i ne sme se pomerati pri korišćenju. Ako keramika ne naleže ravnomerno uz zid, potrebno je ponovo proveriti dužinu priključaka i položaj pričvrsnih elemenata.

Održavanje i kasnije servisiranje

Nakon pravilne ugradnje TECE zidna garnitura ostaje skrivena iza WC šolje i ne zahteva svakodnevno održavanje. Pouzdanost spoja u najvećoj meri zavisi od preciznog početnog merenja, pravilnog sečenja cevi, očuvanih zaptivki i stručne montaže.

Ako se WC šolja kasnije skida zbog renoviranja, zamene keramike ili servisiranja, potrebno je pregledati sve delove garniture. Zaptivke koje su oštećene, deformisane ili više ne naležu pravilno ne treba automatski vraćati u upotrebu.

TECE zidna garnitura za WC 20 cm 9820057 predstavlja priključni set DN 90 u PP izvedbi, namenjen zidnim WC šoljama. Sastoji se od odvodne priključne cevi sa zaptivkom, priključka cevi za ispiranje sa zaptivkom i seta za pričvršćivanje sa kapicama. Pravilnim izborom šifre, merenjem i montažom omogućava se uredno povezivanje sanitarne keramike sa pripremljenom instalacijom.
