Opis

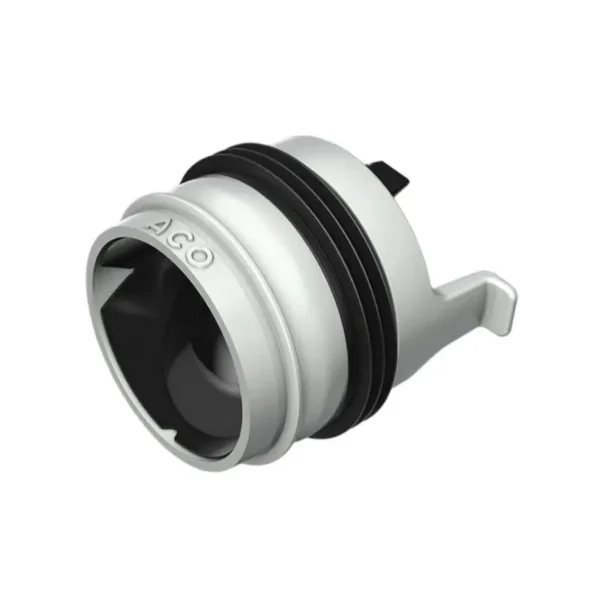

ACO EasyStop DN50 suvi sifon za ShowerDrain E+ i C 90107924

Suva zaštita od neprijatnih mirisa

ACO EasyStop DN50 je suvi sifonski umetak namenjen za dodatnu zaštitu od neprijatnih mirisa iz kanalizacione instalacije. Koristi se u situacijama kada se vodeni zatvarač u standardnom sifonu može isušiti zbog dužeg nekorišćenja tuša, visoke temperature ili isparavanja vode.

Kada u sifonu nema dovoljno vode, standardni vodeni zatvarač više ne može potpuno da spreči prolazak vazduha iz kanalizacije. EasyStop tada obezbeđuje mehaničku barijeru koja zatvara prolaz i smanjuje mogućnost širenja neprijatnih mirisa u kupatilu.

Proizvod je naročito praktičan za:

• kupatila koja se ne koriste svakodnevno
• gostinska kupatila
• apartmane i vikendice
• hotelske sobe
• sezonske objekte
• tuš zone sa podnim grejanjem
• prostorije sa ubrzanim isparavanjem vode
• ACO ShowerDrain E+ kanalice
• ACO ShowerDrain C kanalice

ACO EasyStop serija

ACO EasyStop predstavlja dodatni element za zaštitu od mirisa koji se ugrađuje u kompatibilni odvodni sistem. Za razliku od klasičnog sifona koji koristi vodeni zatvarač, EasyStop funkcioniše kao suva mehanička prepreka.

Njegova osnovna uloga nije da zameni kompletnu tuš kanalicu ili telo sifona, već da dopuni postojeći kompatibilni ACO odvodni sistem.

Karakteristike ACO EasyStop sistema:

• mehanička zaštita od mirisa
• funkcioniše i kada nema vode u sifonu
• namenjen za kompatibilne ACO kanalice
• kompaktna konstrukcija
• izrada od plastike i gume
• jednostavan pristup radi čišćenja
• pogodan za povremeno korišćene tuš zone
• postavlja se unutar postojećeg odvodnog sistema

Šifra proizvoda 90107924

Ovaj opis odnosi se na ACO EasyStop DN50 suvi sifon, fabričke oznake 9010.79.24.

Za naziv proizvoda, opise, meta podatke i SEO podatke za slike koristi se šifra bez tačaka:

90107924

Ključni podaci:

• Proizvođač: ACO
• Naziv: EasyStop
• Šifra: 90107924
• Fabrička oznaka: 9010.79.24
• EAN: 4002626730978
• Priključak: DN50
• Kompatibilnost: ShowerDrain E+ i ShowerDrain C

Kompatibilnost sa ACO ShowerDrain E+ i C

ACO EasyStop 90107924 namenjen je za upotrebu sa kompatibilnim modelima iz serija:

• ACO ShowerDrain E+
• ACO ShowerDrain C

Pre kupovine potrebno je proveriti tačnu seriju, generaciju i konstrukciju postojeće kanalice. Sama oznaka DN50 ne znači da je proizvod univerzalno kompatibilan sa svakim sifonom ili tuš kanalicom priključka DN50.

Pre poručivanja treba proveriti:

• tačan model ACO kanalice
• seriju kanalice
• tip ugrađenog sifona
• prečnik priključka
• oblik unutrašnjeg prihvata
• dostupnost sifonu odozgo
• tehničku kompatibilnost sa šifrom 90107924

Priključak DN50

Oznaka DN50 odnosi se na nazivnu dimenziju odvodnog sistema za koji je proizvod predviđen. EasyStop se ugrađuje u odgovarajući ACO ShowerDrain sistem sa kompatibilnim DN50 sifonom.

Prilikom izbora treba razlikovati:

• dimenziju kanalizacione cevi
• nazivnu dimenziju sifona
• oblik prihvata suvog umetka
• seriju tuš kanalice
• konstrukciju odvodnog tela

ACO EasyStop nije samostalan cevni sifon i ne povezuje se direktno na kanalizacionu cev bez odgovarajućeg ACO odvodnog sistema.

Kako funkcioniše suvi sifon

Klasični sifon koristi određenu količinu vode kao prepreku između prostorije i kanalizacije. Kada voda ispari, može se otvoriti prolaz za neprijatne mirise.

ACO EasyStop koristi mehanički element od plastike i gume koji se otvara pod pritiskom vode tokom korišćenja tuša, a zatvara kada protok prestane.

Princip rada:

• voda iz tuš zone dolazi do odvoda
• pritisak vode otvara mehanički element
• otpadna voda prolazi prema kanalizaciji
• nakon prestanka protoka element se zatvara
• zatvoreni element smanjuje prolazak vazduha i mirisa
• funkcija ostaje aktivna i kada u sifonu nema vode

Zaštita kada se vodeni zatvarač isuši

Glavna funkcija proizvoda je zaštita od neprijatnih mirisa kada se voda u sifonu osuši. Do isušivanja može doći zbog dužeg nekorišćenja tuša, visoke temperature u prostoriji ili podnog grejanja.

EasyStop je koristan u objektima u kojima:

• tuš nije svakodnevno u upotrebi
• prostor dugo ostaje prazan
• postoji podno grejanje
• voda u sifonu brže isparava
• kupatilo se koristi sezonski
• postoji potreba za dodatnom zaštitom od mirisa

Smanjenje kapaciteta protoka

Ugradnja ACO EasyStop umetka smanjuje vrednost protoka odvodnog sistema za približno 0,25 l/s. Ovaj podatak treba uzeti u obzir prilikom kombinovanja sa tuš sistemima većeg protoka.

Pre ugradnje treba proveriti:

• fabrički kapacitet kanalice
• protok tuš ručice
• protok nadglavne tuš ruže
• ukupni protok usponskog tuša
• istovremeno korišćenje više izlaza
• rezervu kapaciteta odvodnog sistema

Primer: ako kompatibilna kanalica bez EasyStop umetka ima kapacitet od 0,80 l/s, nakon ugradnje umetka raspoloživi kapacitet može biti približno 0,55 l/s. Stvarni rezultat zavisi od konkretnog modela kanalice, sifona i instalacije.

Materijal: plastika i guma

ACO EasyStop izrađen je od kombinacije plastike i gume. Plastični deo formira osnovnu konstrukciju proizvoda, dok elastični gumeni element omogućava otvaranje tokom protoka vode i zatvaranje kada protok prestane.

Karakteristike materijala:

• otpornost na kontakt sa otpadnom vodom
• mala masa
• elastično zatvaranje
• kompaktna konstrukcija
• jednostavno vađenje radi čišćenja
• prilagođenost unutrašnjosti kompatibilnog sifona

Za očuvanje pravilne funkcije potrebno je redovno uklanjati dlake, sapunicu i druge nečistoće koje mogu ometati potpuno zatvaranje gumenog elementa.

Okrugli oblik

Proizvod ima okrugli oblik prilagođen unutrašnjem prihvatu kompatibilnog ACO ShowerDrain sifona. Oblik i dimenzije nisu univerzalni za sve odvode.

Ne preporučuje se:

• prilagođavanje sečenjem
• ugradnja silom
• korišćenje u nekompatibilnom sifonu
• lepljenje za telo odvoda
• zamena originalnog oblika drugim delovima
• ugradnja bez prethodne provere modela kanalice

Montaža suvog sifona

ACO EasyStop postavlja se u kompatibilni ACO ShowerDrain odvodni sistem. Pre montaže potrebno je ukloniti rešetku ili završni poklopac kanalice i obezbediti pristup sifonu sa gornje strane.

Osnovni koraci montaže:

• proveriti kompatibilnost kanalice
• ukloniti završnu rešetku ili poklopac
• otvoriti pristup sifonu
• očistiti unutrašnjost odvoda
• ukloniti dlake i naslage
• pravilno postaviti EasyStop umetak
• proveriti da element ravnomerno naleže
• pustiti vodu i proveriti protok
• proveriti zatvaranje nakon prestanka protoka
• vratiti završni poklopac kanalice

Montažu treba izvesti prema tehničkom uputstvu proizvođača za konkretnu ACO ShowerDrain kanalicu.

Provera protoka nakon montaže

Nakon postavljanja potrebno je proveriti da voda nesmetano prolazi kroz suvi sifonski umetak. Test treba obaviti sa tuš sistemom pri najvećem protoku koji se koristi u kupatilu.

Tokom provere treba pratiti:

• brzinu oticanja vode
• eventualno zadržavanje vode uz kanalicu
• podizanje nivoa vode u tuš zoni
• pravilno otvaranje gumenog elementa
• pravilno zatvaranje nakon prestanka protoka
• pojavu neprijatnih mirisa
• stabilnost položaja umetka

Ako se voda zadržava, potrebno je proveriti čistoću sifona, položaj umetka, pad instalacije i raspoloživi kapacitet kanalice.

Čišćenje i održavanje

ACO EasyStop treba periodično izvaditi i očistiti. Dlaka, sapunica, masnoće i kamenac mogu se zadržati na pokretnom gumenom elementu i ometati njegovo otvaranje ili potpuno zatvaranje.

Preporuke za održavanje:

• redovno uklanjanje dlaka iz kanalice
• povremeno vađenje EasyStop umetka
• ispiranje čistom mlakom vodom
• čišćenje mekom krpom
• uklanjanje naslaga blagim sredstvom
• provera elastičnosti gumenog dela
• provera pravilnog zatvaranja
• čišćenje unutrašnjosti sifona
• ponovno pravilno postavljanje umetka

Ne preporučuje se korišćenje:

• jakih kiselina
• agresivnih baza
• rastvarača
• oštrih metalnih predmeta
• abrazivnih četki
• sredstava koja mogu oštetiti gumu

Tuš kanalica nije uključena

ACO ShowerDrain kanalica nije deo ovog artikla. Proizvod predstavlja dodatni suvi sifonski umetak za kompatibilnu kanalicu.

U artikal nisu uključeni:

• ACO ShowerDrain E+ kanalica
• ACO ShowerDrain C kanalica
• telo kanalice
• rešetka ili dekorativni poklopac
• kompletan odvodni sifon
• kanalizaciona cev
• montažni pribor za kanalicu
• hidroizolacioni elementi

Sadržaj isporuke

Ovaj artikal obuhvata:

• ACO EasyStop DN50 suvi sifonski umetak
• šifru proizvoda 90107924
• plastični i gumeni mehanizam za zaštitu od mirisa

Artikal ne obuhvata:

• ACO ShowerDrain kanalicu
• kompletno telo sifona
• rešetku kanalice
• kanalizacioni priključak
• montažni pribor za kanalicu
• hidroizolacionu traku
• zaptivni materijal
