Opis

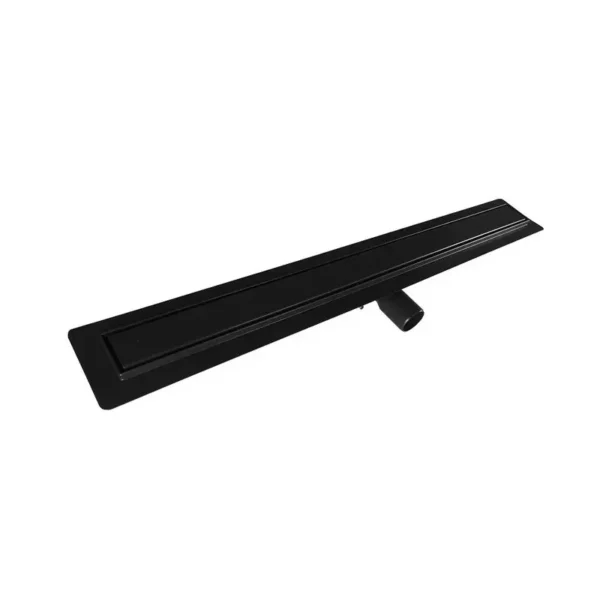

ACO ShowerDrain C Blackline tuš kanalica sa Solid rešetkom 78,5 cm H74 90109109

Kompletna crna tuš kanalica 78,5 cm

ACO ShowerDrain C Blackline 90109109 je kompletna linijska tuš kanalica nominalne dužine 785 mm, odnosno 78,5 cm. Namenjena je za odvodnjavanje tuš prostora izvedenih u nivou poda, bez klasične tuš kade.

Komplet obuhvata telo kanalice i Solid pokrivnu rešetku u crnoj mat boji. Telo i rešetka izrađeni su od nerđajućeg čelika, dok crna završna obrada omogućava usklađivanje sa slavinama, tuš sistemima, profilima tuš kabina i kupatilskom galanterijom u istoj boji.

Za razliku od standardnih ACO ShowerDrain C tela kod kojih se dekorativna rešetka kupuje posebno, ovaj Blackline model isporučuje se kao komplet sa odgovarajućom Solid rešetkom.

Serija ACO ShowerDrain C Blackline

ACO ShowerDrain C Blackline predstavlja crnu mat varijantu ShowerDrain C sistema linijskih tuš kanalica. Namenjena je kupatilima u kojima se koriste crni detalji i oprema svedenog dizajna.

Osnovne karakteristike Blackline serije:

• telo kanalice od nerđajućeg čelika
• Solid rešetka od nerđajućeg čelika
• crna mat završna obrada
• niska ugradna visina
• horizontalna prirubnica za hidroizolaciju
• horizontalni priključak DN50
• centralno postavljen izliv
• integrisani pad unutar kanala
• demontažni sifonski uložak
• pristup odvodu sa gornje strane
• podesive nožice za nivelisanje
• mogućnost postavljanja uz zid
• mogućnost postavljanja unutar tuš površine

Šifra artikla 90109109

Ovaj opis odnosi se na ACO ShowerDrain C Blackline kompletnu tuš kanalicu, šifra artikla 90109109.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C Blackline
• Šifra artikla: 90109109
• Nominalna dužina: 785 mm
• Ukupna dužina: 845 mm
• Ukupna širina: 130 mm
• Kompletna ugradna visina: 74 mm
• Boja: crna mat
• Rešetka: Solid
• Priključak: DN50
• Visina vodenog zatvarača: 25 mm

Šifra proizvoda u nazivu, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Dužina kanala 785 mm

Nominalna dužina kanala iznosi 785 mm, odnosno 78,5 cm. Ova mera odnosi se na vidljivu dužinu linijskog odvoda i Solid rešetke.

Ukupna konstrukciona dužina kanalice sa horizontalnom prirubnicom iznosi 845 mm. Nominalnu dužinu kanala zato ne treba poistovećivati sa ukupnim prostorom potrebnim za montažu.

Pre pripreme poda potrebno je proveriti:

• završnu širinu tuš prostora
• ukupnu dužinu kanalice
• položaj kanalizacione cevi
• položaj centralnog izliva
• raspoloživu dubinu poda
• debljinu estriha
• debljinu hidroizolacije
• debljinu lepka i pločica
• završnu visinu poda
• smer pada tuš površine
• položaj staklenog paravana
• prostor potreban za horizontalnu prirubnicu

Ukupne dimenzije 845 × 130 mm

Ukupna dužina kanalice sa horizontalnom prirubnicom iznosi 845 mm, dok ukupna širina iznosi 130 mm.

Širina samog kanala iznosi približno 70 mm. Preostali deo ukupne širine zauzima horizontalna prirubnica namenjena povezivanju sa podnim hidroizolacionim sistemom.

Prilikom planiranja prostora treba uračunati:

• nominalnu dužinu kanala od 785 mm
• ukupnu dužinu od 845 mm
• ukupnu širinu od 130 mm
• širinu kanala od 70 mm
• prostor za priključak DN50
• prostor za hidroizolaciju
• završnu debljinu lepka i pločica

Kompletna ugradna visina 74 mm

Kompletna ugradna visina kanalice iznosi 74 mm. Niska konstrukcija omogućava primenu u podovima sa ograničenom raspoloživom dubinom i kod određenih renoviranja postojećih kupatila.

Ugradna visina obuhvata telo kanalice i sifonski sklop sa vodenim zatvaračem visine 25 mm.

Pre početka radova treba proveriti da li postoji dovoljno prostora za:

• telo kanalice
• sifonski sklop
• horizontalni priključak DN50
• kanalizacionu cev
• potreban pad odvodne instalacije
• noseći sloj poda
• estrih
• hidroizolaciju
• lepak za pločice
• završnu podnu oblogu

Niska ugradna visina ne zamenjuje potrebu za pravilnim padom kanalizacione cevi.

Solid rešetka u crnoj mat boji

Kanalica se isporučuje sa Solid pokrivnom rešetkom u crnoj mat boji. Rešetka ima punu centralnu površinu, dok voda prolazi kroz proreze uz njene ivice.

Karakteristike Solid rešetke:

• puna centralna površina
• bez klasičnih perforiranih otvora
• crna mat završna obrada
• ravne i svedene linije
• odvodnjavanje kroz bočne proreze
• prekrivanje unutrašnjosti kanalice
• uklonjiva konstrukcija
• pristup sifonu radi čišćenja

Solid rešetka predstavlja završni vidljivi deo kanalice i uključena je u komplet.

Crna mat završna obrada

Telo kanalice i Solid rešetka imaju crnu mat završnu obradu. Takva površina omogućava usklađivanje kanalice sa drugim crnim elementima u kupatilu.

Kanalica se može kombinovati sa:

• crnim mat slavinama za lavabo
• crnim slavinama za tuš
• crnim usponskim tuševima
• crnim tuš ružama
• crnim tuš ručicama
• crnim profilima tuš kabina
• crnom kupatilskom galanterijom
• tamnim pločicama
• svetlim pločicama kao kontrastni detalj

Za očuvanje crne površine potrebno je redovno uklanjati ostatke vode, sapunice i kamenca.

Telo i rešetka od nerđajućeg čelika

Telo kanalice i Solid rešetka izrađeni su od nerđajućeg čelika, materijala prilagođenog upotrebi u vlažnim kupatilskim prostorima.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• dugotrajna upotreba
• jednostavno održavanje
• precizno oblikovan kanal
• otpornost u uobičajenim kupatilskim uslovima
• kompatibilnost sa hidroizolacionim sistemima

Crnu završnu obradu treba čistiti bez metalnih sunđera, abrazivnih sredstava i oštrih predmeta.

Puna površina Solid rešetke

Solid rešetka ima punu vidljivu površinu bez klasičnih perforacija. Voda se odvodi kroz uzdužne proreze između rešetke i unutrašnjih ivica kanala.

Puna površina doprinosi:

• diskretnom izgledu linijskog odvoda
• zaklanjanju unutrašnjosti kanala
• ravnim linijama tuš prostora
• jednostavnom čišćenju centralnog dela
• vizuelnom povezivanju sa crnim elementima
• savremenoj završnoj obradi poda

Prorezi uz ivice moraju ostati slobodni kako bi voda nesmetano prolazila u kanal.

Horizontalna obodna prirubnica

ACO ShowerDrain C Blackline 90109109 ima horizontalnu obodnu prirubnicu za povezivanje sa podnim hidroizolacionim sistemom.

Prirubnica omogućava:

• nanošenje hidroizolacione mase
• postavljanje hidroizolacione trake
• obradu spoja kanalice i poda
• formiranje neprekinutog hidroizolacionog sloja
• smanjenje rizika od prodora vode
• precizan završetak podnih pločica
• montažu uz zid
• montažu unutar tuš površine

Visina ruba kanala iznosi približno 12 mm. Hidroizolaciona masa i trake nisu deo osnovnog kompleta.

Centralni horizontalni priključak DN50

Kanalica ima horizontalni priključak DN50 postavljen na sredini tela kanala. Centralni položaj izliva treba uskladiti sa kanalizacionom instalacijom pre izrade estriha.

Pre povezivanja treba proveriti:

• položaj centralnog izliva
• pravac kanalizacione cevi
• prečnik priključka
• raspoloživu ugradnu visinu
• potreban pad odvodne cevi
• dužinu priključne cevi
• stabilnost spoja
• mogućnost provere nepropusnosti

Spoj kanalice sa kanalizacionom cevi treba testirati pre zatvaranja podne konstrukcije.

Sifon sa vodenim zatvaračem od 25 mm

Model ima demontažni sifon sa vodenim zatvaračem visine 25 mm. Niži vodeni zatvarač omogućava kompletnu ugradnu visinu od 74 mm.

Voda koja ostaje u sifonu formira prepreku između kupatila i kanalizacione instalacije i sprečava prolazak neprijatnih mirisa dok se u sifonu nalazi dovoljna količina vode.

Kod tuš prostora koji se retko koriste voda može postepeno da ispari, zbog čega sifon treba povremeno dopuniti vodom.

Demontažni sifonski uložak

Sifonski uložak može se izvaditi sa gornje strane nakon uklanjanja Solid rešetke. Može se rastaviti radi detaljnijeg čišćenja.

Demontažni sifon omogućava:

• uklanjanje kose i nečistoća
• čišćenje sifonskog uloška
• ispiranje unutrašnjosti kanala
• pristup dostupnom delu odvodne cevi
• proveru prohodnosti odvoda
• održavanje bez uklanjanja pločica
• jednostavno ponovno postavljanje

Nakon čišćenja sifonski uložak treba pravilno sastaviti i vratiti u predviđeni položaj.

Integrisani pad unutar kanala

Telo kanalice ima integrisani pad koji usmerava vodu prema centralno postavljenom odvodu.

Integrisani pad doprinosi:

• usmeravanju vode prema sifonu
• smanjenom zadržavanju vode u kanalu
• jednostavnijem čišćenju
• smanjenom taloženju nečistoća
• pravilnom radu odvodnog sistema

Integrisani pad kanala ne zamenjuje potrebu za pravilnim padom podnih pločica prema kanalici.

Kapacitet odvodnjavanja

ACO ShowerDrain C sistem ispitan je prema standardu EN 1253.

Deklarisane vrednosti protoka iznose:

• Protok na ulazu u tuš: približno 0,4 l/s
• Protok pri montaži uz zid: do približno 0,6 l/s

Kapacitet kanalice treba uskladiti sa protokom ugrađenog tuš sistema, naročito kod velikih nadglavnih tuš ruža i sistema sa više izlaza vode.

Na stvarni protok utiču:

• pad kanalizacione cevi
• dužina odvodne instalacije
• čistoća sifona
• čistoća kanala
• slobodni bočni prorezi
• pravilna montaža
• redovno održavanje

Nožice za nivelisanje

Kanalica se isporučuje sa nožicama za nivelisanje koje omogućavaju podešavanje i stabilizaciju tokom montaže.

Nožice omogućavaju:

• precizno nivelisanje kanalice
• podešavanje položaja u podnoj konstrukciji
• usklađivanje sa završnom visinom poda
• stabilizaciju tokom povezivanja odvoda
• zadržavanje položaja tokom izrade estriha
• pravilno postavljanje prema padu poda

Kanalica mora biti stabilno postavljena pre povezivanja sa hidroizolacijom i izrade estriha.

Montaža uz zid ili unutar tuš površine

ACO ShowerDrain C Blackline kanalica može se postaviti uz zid ili unutar površine tuš prostora.

Položaj treba uskladiti sa:

• dimenzijama tuš prostora
• položajem kanalizacione cevi
• položajem centralnog izliva
• raspoloživom dubinom poda
• završnom visinom pločica
• smerom pada tuš površine
• položajem staklenog paravana
• načinom izvođenja hidroizolacije
• pristupom rešetki radi održavanja

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Horizontalna prirubnica mora biti potpuno povezana sa podnim hidroizolacionim sistemom.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• prelazu hidroizolacije prema zidovima
• unutrašnjim uglovima
• prodorima instalacija
• spojevima hidroizolacionih traka
• površini oko tela kanalice
• završetku hidroizolacije ispod pločica
• kritičnim spojevima različitih materijala

Hidroizolaciju treba izvesti sistemskim materijalima prema pravilima struke.

Provera protoka i nepropusnosti

Pre zatvaranja podne konstrukcije potrebno je proveriti funkciju kompletnog odvodnog sistema.

Treba proveriti:

• spoj kanalice sa kanalizacionom cevi
• položaj sifonskog uloška
• nepropusnost spojeva
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• funkcionisanje vodenog zatvarača
• pad poda prema kanalici
• slobodan prolaz vode uz rešetku

Završne radove treba nastaviti tek nakon potvrde da sistem pravilno odvodi vodu i da nema curenja.

Čišćenje Solid rešetke

Crnu mat Solid rešetku treba redovno čistiti kako bi se očuvali izgled površine i nesmetan prolazak vode.

Preporučeni postupak:

• pažljivo ukloniti rešetku
• ukloniti kosu i krupnije nečistoće
• očistiti proreze uz ivice
• isprati rešetku mlakom vodom
• prebrisati je mekom krpom
• očistiti unutrašnjost kanala
• izvaditi i očistiti sifon
• osušiti vidljivu površinu
• vratiti rešetku na predviđeno mesto

Za održavanje se preporučuju:

• meka krpa
• nežan sunđer
• meka četka
• mlaka voda
• blaga pH neutralna sredstva

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• oštre metalne predmete
• jake kiseline
• agresivna sredstva sa hlorom
• koncentrovane rastvarače
• grube četke

Održavanje crne mat površine

Na crnoj mat površini tragovi osušenih kapljica i kamenca mogu biti vidljiviji, zbog čega se preporučuje redovno brisanje nakon upotrebe.

Nakon čišćenja površinu treba:

• dobro isprati čistom vodom
• prebrisati mekom krpom
• osušiti kako ne bi ostale mrlje
• čistiti bez jakog trljanja
• zaštititi od kontakta sa oštrim predmetima

Agresivna sredstva ne treba ostavljati na crnoj površini duže vreme.

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C Blackline telo kanalice
• Solid pokrivnu rešetku
• crnu mat završnu obradu
• kanal nominalne dužine 785 mm
• horizontalnu obodnu prirubnicu
• horizontalni priključak DN50
• demontažni sifonski uložak
• vodeni zatvarač visine 25 mm
• integrisani pad kanala
• nožice za nivelisanje
• šifru artikla 90109109

Artikal ne obuhvata:

• kanalizacionu cev
• hidroizolacionu traku
• hidroizolacionu masu
• lepak za pločice
• zaptivni materijal
• podne i zidne pločice
• tuš kabinu
• stakleni paravan
• tuš sistem
• slavinu
